Mały ziemniak, dwa różne metale i kilka przewodów wystarczą, aby zobaczyć działanie prostego ogniwa galwanicznego. W tym poradniku pokazuję, jak przygotować baterię z ziemniaka, dlaczego w ogóle działa, jak połączyć kilka ogniw oraz dlaczego nie zastąpi ona zwykłego akumulatora ani baterii domowej.
Prosty eksperyment pokazuje, skąd bierze się prąd
- Ziemniak jest elektrolitem, czyli środowiskiem umożliwiającym przepływ jonów.
- Potrzebujesz dwóch różnych metali, najczęściej cynku i miedzi.
- Pojedyncze ogniwo daje zwykle około 0,8-1 V, ale bardzo mały prąd.
- Wyższe napięcie uzyskasz przez połączenie kilku ziemniaków szeregowo.
- To doświadczenie nie tworzy akumulatora, ponieważ ogniwa nie da się praktycznie naładować.
Dlaczego ziemniak może wytworzyć napięcie
Sam ziemniak nie jest źródłem energii w takim sensie jak panel fotowoltaiczny czy bateria litowo-jonowa. Jego sok zawiera wodę, sole i kwasy organiczne, dlatego działa jako elektrolit. Umożliwia ruch jonów między dwoma metalami, ale energia elektryczna pochodzi głównie z reakcji chemicznej zachodzącej na elektrodach.
Najczęściej używa się ocynkowanego gwoździa oraz kawałka miedzi. Cynk łatwiej oddaje elektrony, więc pełni funkcję anody. Miedź jest katodą, czyli elektrodą, przy której zachodzi druga część reakcji. Po połączeniu obu metali przewodem elektrony zaczynają płynąć przez zewnętrzny obwód.
W praktyce ziemniak nie „ładuje się” energią. Z czasem zużywa się przede wszystkim cynk, a jego powierzchnia może pokryć się produktami reakcji. Miedź zwykle pozostaje elektrodą odbierającą elektrony, choć jej czystość i powierzchnia również wpływają na wynik.
Jak zrobić ogniwo ziemniaczane krok po kroku

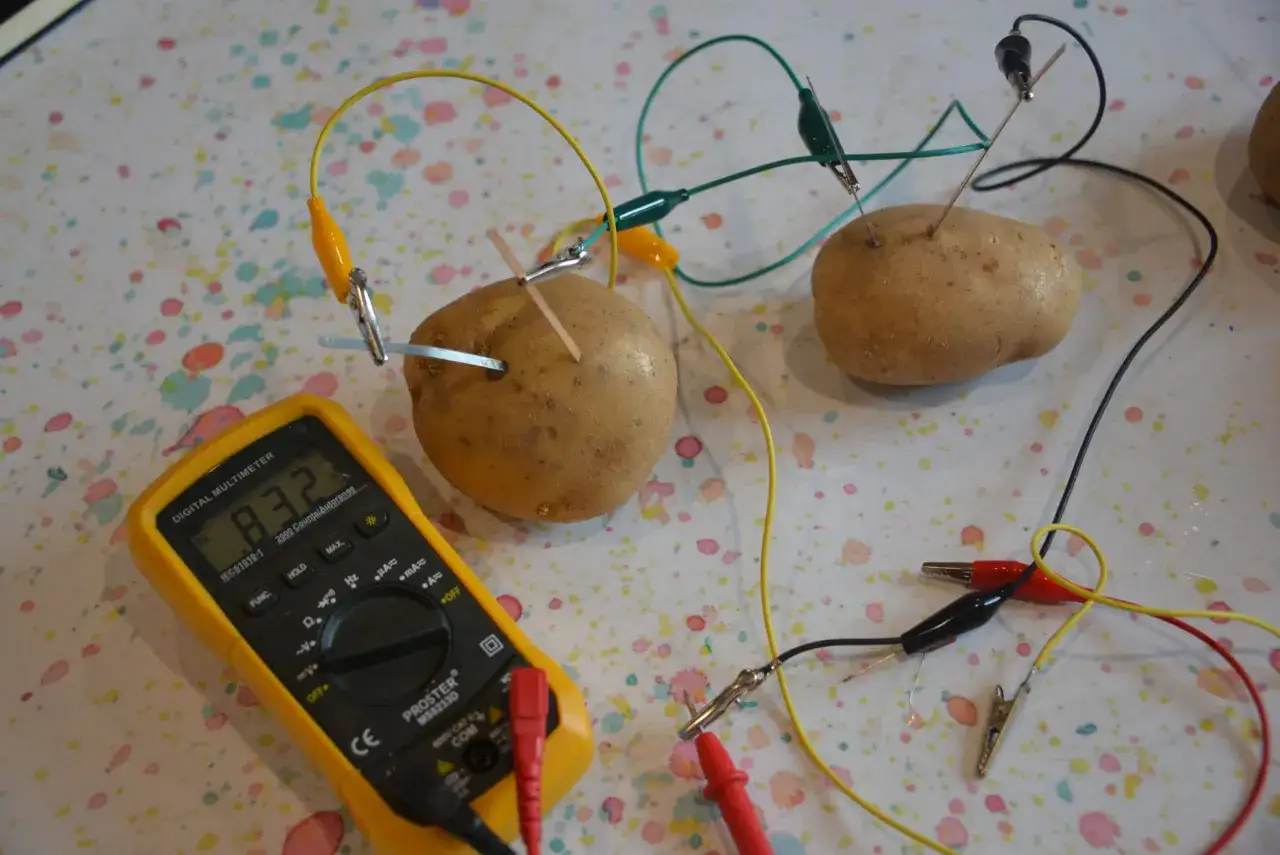

Do podstawowego doświadczenia przygotuj 2-4 ziemniaki, tyle samo ocynkowanych gwoździ, kawałki przewodu z końcówkami oraz miedziane monety, blaszki albo odizolowany drut miedziany. Przyda się też multimetr ustawiony na pomiar napięcia stałego. Zwykły miedziany przedmiot pokryty lakierem lub brudem trzeba wcześniej oczyścić.
- Wbij cynkowany gwóźdź w jedną stronę ziemniaka.
- W odległości kilku centymetrów umieść elektrodę miedzianą.
- Dopilnuj, aby metale nie stykały się wewnątrz ziemniaka.
- Podłącz czerwony przewód multimetru do miedzi, a czarny do cynku.
- Odczytaj napięcie, a potem spróbuj zasilić małą diodę LED.
Rozstaw elektrod ma znaczenie, ale nie ma sensu wbijać ich na przeciwległych końcach warzywa. Najważniejsze jest to, aby miały dobry kontakt z wilgotnym miąższem i pozostawały elektrycznie od siebie odseparowane. Gdy wynik jest słaby, najpierw oczyść metale i sprawdź przewody, zamiast od razu dodawać sól lub inne substancje.
Najłatwiej zacząć od pomiaru multimetrem. Jeśli miernik pokazuje napięcie, reakcja zachodzi. Brak świecenia diody nie oznacza więc automatycznie, że eksperyment się nie udał, ponieważ LED potrzebuje odpowiedniego napięcia i prądu rozruchowego.
Jak połączyć kilka ziemniaków, aby uzyskać lepszy efekt
Pojedyncze ogniwo daje zazwyczaj około 0,8-1 V napięcia bez obciążenia. Po podłączeniu urządzenia wartość może wyraźnie spaść, ponieważ takie ogniwo ma duży opór wewnętrzny. Dlatego jeden ziemniak najczęściej wystarcza do demonstracji pomiaru, ale nie do praktycznego zasilania urządzenia.
Połączenie szeregowe
Aby zwiększyć napięcie, połącz miedź pierwszego ziemniaka z cynkiem drugiego. Pozostaw wolny cynk pierwszego ogniwa i wolną miedź ostatniego, a do nich podłącz odbiornik. Cztery ogniwa o napięciu około 0,9 V mogą teoretycznie dać w przybliżeniu 3,6 V, choć pod obciążeniem wynik będzie niższy.
Przeczytaj również: Rynek OZE w Polsce - Nowe zasady gry i co dalej?
Połączenie równoległe
Połączenie wszystkich elektrod miedzianych razem oraz wszystkich cynkowych razem zwiększa przede wszystkim dostępny prąd, ale nie podnosi znacząco napięcia. Ten wariant ma sens wtedy, gdy odbiornik potrzebuje dłuższej pracy przy tym samym napięciu. W domowym doświadczeniu łatwiej jednak zauważyć efekt połączenia szeregowego.
| Sposób połączenia | Co rośnie | Kiedy ma sens |
|---|---|---|
| Szeregowe | Napięcie | Gdy chcesz zasilić diodę lub wykonać wyraźny pomiar |
| Równoległe | Możliwy prąd | Gdy zależy Ci na mniejszym spadku napięcia pod obciążeniem |
W tym eksperymencie liczba ziemniaków nie jest jedynym czynnikiem. Znaczenie mają też rodzaj cynku, czystość miedzi, wilgotność warzyw, jakość przewodów i wymagania odbiornika. Z mojego punktu widzenia największy błąd polega na ocenianiu układu wyłącznie po liczbie połączonych ziemniaków, bez sprawdzenia napięcia pod obciążeniem.
Co naprawdę da się zasilić takim ogniwem
Ogniwo ziemniaczane może zasilić niewielki zegar elektroniczny, kalkulator z bardzo małym poborem albo czuły układ demonstracyjny. W przypadku diody LED potrzebujesz zwykle kilku połączonych ogniw i odpowiedniego kierunku podłączenia. Dioda może jednak świecić słabo albo wcale, jeśli prąd jest zbyt mały.
Nie oczekuj uruchomienia telefonu, powerbanku, żarówki ani silniczka. Takie urządzenia wymagają znacznie większej mocy, a ziemniaczane ogniwo szybko traci napięcie po podłączeniu obciążenia. Wysokie napięcie na multimetrze nie oznacza dużej wydajności energetycznej. To podstawowa różnica między pomiarem bez obciążenia a realnym zasilaniem.
Ziemniak może wyglądać jak ekologiczny magazyn energii, ale jest to mylące porównanie. W przeciwieństwie do akumulatora litowo-jonowego nie przechowuje energii elektrycznej w sposób pozwalający na wielokrotne ładowanie. Jest przede wszystkim wilgotnym środowiskiem dla reakcji między elektrodami, a po zużyciu cynku ogniwo przestaje działać.
Najczęstsze błędy podczas doświadczenia
Najczęściej problemem jest kontakt obu metali. Jeśli miedź i cynk zetkną się w ziemniaku albo przewody dotkną się bezpośrednio, powstaje zwarcie i energia nie płynie przez odbiornik. Elektrody powinny być oddalone od siebie o kilka centymetrów, a ich końcówki muszą być dobrze połączone z przewodami.
- Brudne elektrody ograniczają reakcję chemiczną, dlatego przed montażem oczyść ich powierzchnię.
- Zbyt mała liczba ogniw może nie wystarczyć do uruchomienia LED-a.
- Pomylenie biegunów odwraca kierunek przepływu i może uniemożliwić działanie diody.
- Dodawanie soli na własną rękę nie gwarantuje lepszego wyniku i może przyspieszyć korozję.
- Pomiar tylko bez obciążenia daje zbyt optymistyczny obraz możliwości układu.
Doświadczenie jest bezpieczne przy napięciach tego rzędu, ale nie używaj warzyw po eksperymencie do jedzenia. Przy wbijaniu gwoździ i cięciu przewodów dzieci powinny korzystać z pomocy osoby dorosłej. Nie łącz takiego układu z gniazdkiem, instalacją domową ani urządzeniami wymagającymi stabilnego zasilania.
Z ziemniaka warto zrobić lekcję, nie domowy magazyn energii
Najlepszy efekt daje potraktowanie tego doświadczenia jako prostego modelu ogniwa galwanicznego. Pokazuje ono, że do wytworzenia prądu potrzebne są reakcja chemiczna, dwie różne elektrody i zamknięty obwód. Jednocześnie uczy, że samo napięcie nie mówi jeszcze, ile energii można faktycznie wykorzystać.
Jeżeli chcesz przeprowadzić eksperyment dokładniej, zmierz napięcie pojedynczego ogniwa, potem napięcie kilku ogniw szeregowo, a na końcu sprawdź oba wyniki po podłączeniu tego samego odbiornika. Taka prosta tabela pomiarów pokaże, dlaczego rozwiązania wykorzystywane w fotowoltaice i magazynach energii wymagają zupełnie innych materiałów, konstrukcji oraz układów sterujących.
