BMS decyduje o bezpieczeństwie, balansowaniu i realnej żywotności magazynu energii
- BMS monitoruje napięcie, prąd i temperaturę poszczególnych ogniw lub modułów.
- Chroni baterię przed przeładowaniem, zbyt głębokim rozładowaniem i pracą poza bezpiecznym zakresem.
- W magazynie energii odpowiada też za balansowanie, dzięki czemu ogniwa starzeją się równiej.
- Sam BMS nie zwiększa pojemności magazynu, ale decyduje o tym, ile energii da się bezpiecznie wykorzystać.
- Przy wyborze systemu liczy się nie tylko bateria, lecz także komunikacja BMS z falownikiem i automatyką obiektu.
BMS to strażnik bezpieczeństwa i żywotności baterii
BMS, czyli Battery Management System, to elektroniczny układ nadzorujący pakiet baterii albo pojedyncze moduły. W magazynie energii odpowiada za monitorowanie stanu ogniw, kontrolę ładowania i rozładowania oraz odcinanie systemu wtedy, gdy pojawia się ryzyko przegrzania, przeładowania albo zbyt głębokiego rozładowania. To nie jest dodatkowy gadżet elektroniki, ale warstwa ochronna, bez której bateria szybko traci parametry albo staje się niebezpieczna.
W zastosowaniach stacjonarnych znaczenie bezpieczeństwa jest szczególnie duże. Jak podaje IEC, norma IEC 62619 obejmuje m.in. stacjonarne systemy magazynowania energii, więc projekt baterii i jej elektroniki nie powinien być traktowany jak zwykły zestaw „akumulator + przewody”.
Ja patrzę na BMS jak na układ, który łączy ochronę, diagnostykę i kontrolę pracy. Im lepiej wykonuje te trzy zadania, tym mniej niespodzianek przy codziennym cyklowaniu energii. Skoro wiadomo już, po co on istnieje, warto zobaczyć, jak faktycznie podejmuje decyzje.
Jak BMS działa w praktyce podczas ładowania i rozładowania
W najprostszym ujęciu BMS robi cztery rzeczy: mierzy, porównuje, decyduje i wykonuje. Najpierw zbiera dane z ogniw i czujników temperatury, potem porównuje je z zapisanymi limitami, następnie ocenia, czy system może dalej pracować, a na końcu uruchamia balansowanie, ogranicza prąd albo rozłącza obwód.
- Pomiar - BMS odczytuje napięcia poszczególnych ogniw, prąd pakietu i temperaturę w punktach krytycznych.
- Ocena stanu - na podstawie tych danych wylicza m.in. SoC, czyli stan naładowania, oraz SoH, czyli stan zdrowia baterii.
- Kontrola - jeśli bateria zbliża się do granicy bezpieczeństwa, BMS ogranicza ładowanie lub rozładowanie.
- Reakcja - w większych systemach może uruchomić alarm, stycznik, obwód precharge albo odłączyć źródło ładowania i obciążenie.
W praktyce bardzo ważne jest balansowanie ogniw. Jak opisuje Analog Devices, balansowanie pasywne rozprasza nadmiar energii na rezystorach, a aktywne przenosi ją między ogniwami. Pierwsze rozwiązanie jest prostsze i tańsze, drugie zwykle lepiej wykorzystuje energię, zwłaszcza w większych pakietach. To właśnie dlatego dwa magazyny o tej samej pojemności nominalnej mogą zachowywać się zupełnie inaczej po kilku latach pracy.
Ten mechanizm prowadzi prosto do pytania, z czego musi składać się sensowny BMS, żeby nie był tylko „płytką ochronną” udającą pełny system.
Z czego składa się dobry BMS
W dobrze zaprojektowanym magazynie energii BMS jest zestawem współpracujących ze sobą elementów, a nie jedną płytką z jednym zadaniem. Jeśli któryś z nich jest uproszczony albo źle dobrany, system działa, ale zwykle krócej i mniej stabilnie.
- Czujniki napięcia - kontrolują każde ogniwo lub grupę ogniw i pozwalają wykryć rozjazd między nimi.
- Czujniki temperatury - chronią przed ładowaniem na zimno i pracą w zbyt wysokiej temperaturze.
- Układ pomiaru prądu - pokazuje, jak szybko bateria się ładuje lub rozładowuje i czy nie przekracza dopuszczalnych wartości.
- Moduł balansowania - wyrównuje różnice między ogniwami, żeby żadne nie stało się wąskim gardłem całego pakietu.
- Styczniki lub tranzystory mocy - fizycznie odcinają obwód, gdy pojawia się zagrożenie.
- Interfejs komunikacyjny - zwykle CAN, RS485 albo Modbus, dzięki któremu BMS rozmawia z falownikiem, ładowarką i systemem nadrzędnym.
- Rejestr zdarzeń - zapisuje alarmy, przekroczenia i historię pracy, co bardzo ułatwia diagnostykę.
W większych magazynach energii dochodzi jeszcze funkcja precharge, czyli łagodne wstępne ładowanie obwodu, aby ograniczyć prąd udarowy przy podłączaniu falownika lub innych pojemnościowych odbiorników. To detal, ale właśnie takie detale decydują o tym, czy instalacja pracuje płynnie, czy co jakiś czas wybija zabezpieczenia.
Kiedy już wiemy, co siedzi w środku, pora odróżnić BMS od innych skrótów, które w projektach energii bywają mylone zbyt często.

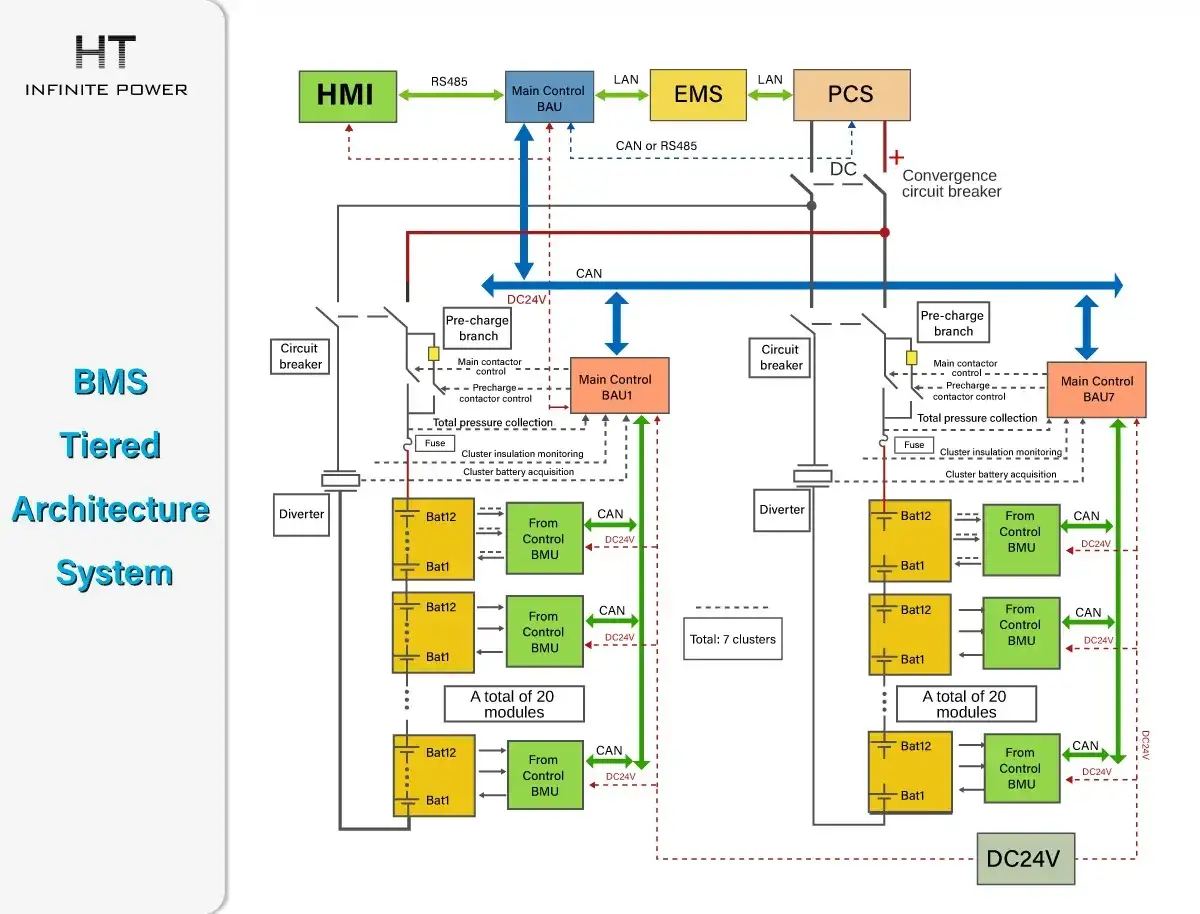

BMS, EMS i PCS pełnią różne role w jednym systemie
W projektach magazynowania energii bardzo łatwo pomylić warstwę baterii z warstwą sterowania całym obiektem. Ja rozdzielam te pojęcia od razu, bo od tej różnicy zależy poprawny dobór sprzętu, komunikacji i logiki pracy.
| Warstwa | Za co odpowiada | Co nadzoruje | Co się dzieje bez niej |
|---|---|---|---|
| BMS | Bezpieczna praca baterii | Ogniwa, napięcia, temperaturę, balansowanie, alarmy | Pakiet może się uszkadzać albo odcinać bez kontroli |
| PCS | Konwersja mocy | Przepływ energii między baterią a siecią lub instalacją | Energia nie przejdzie między DC i AC |
| EMS | Zarządzanie energią całego obiektu | Harmonogramy, autokonsumpcję, współpracę z PV, siecią i taryfami | System działa, ale bez strategii optymalizacji |
W uproszczeniu: BMS chroni baterię, PCS zamienia energię, a EMS podejmuje decyzję, kiedy i po co ta energia ma popłynąć. Gdy te trzy warstwy są źle spięte, pojawiają się problemy, które użytkownik często przypisuje samej baterii, choć prawdziwą przyczyną jest integracja. W praktyce to właśnie tutaj najczęściej wychodzą błędy projektowe, więc następny krok to sprawdzenie, na co patrzeć przy wyborze gotowego magazynu.
Na co patrzeć przy wyborze magazynu energii z BMS
Nie kupowałbym magazynu energii wyłącznie po pojemności w kWh. W praktyce większą różnicę robi to, czy BMS dobrze dogaduje się z falownikiem, czy zna właściwości chemii ogniw i czy potrafi zareagować na realne warunki pracy, a nie tylko na katalogowe parametry.
| Kryterium | Dlaczego ma znaczenie | Co sprawdzam w praktyce |
|---|---|---|
| Kompatybilność z falownikiem | Bez poprawnej komunikacji system nie wie, kiedy ładować i rozładowywać baterię | Protokoły CAN, RS485, Modbus i potwierdzoną integrację producentów |
| Chemia baterii | Inaczej zachowuje się LFP, inaczej NMC | Czy system jest dobrany do cyklicznej pracy, temperatury i oczekiwanej trwałości |
| Balansowanie | Wyrównuje różnice między ogniwami i wydłuża użyteczność pakietu | Czy system stosuje pasywne czy aktywne balansowanie i jak często działa |
| Zakres temperatur | Praca poza zakresem mocno przyspiesza zużycie | Liczba i rozmieszczenie czujników, chłodzenie, warunki montażu |
| Monitoring i logi | Ułatwiają diagnozę i serwis | Podgląd SoC, SoH, alarmów, historii zdarzeń i aktualizacji firmware |
| Bezpieczeństwo konstrukcji | Ma znaczenie przy zwarciu, przegrzaniu lub awarii zasilania | Styczniki, precharge, procedury awaryjne i zgodność z dokumentacją producenta |
W domowych i komercyjnych magazynach energii często wybiera się dziś LFP, bo dobrze znosi cykliczną pracę i zwykle ma korzystniejszy profil bezpieczeństwa termicznego. NMC bywa atrakcyjny tam, gdzie ważniejsza jest gęstość energii, ale to nie jest automatycznie lepszy wybór do każdego projektu. Jeśli instalator nie potrafi wyjaśnić, jak BMS współpracuje z falownikiem po stronie komunikacji i odcięcia, traktuję to jako sygnał ostrzegawczy.
Gdy wybór jest już zawężony, najwięcej problemów zwykle wynika nie z samej technologii, tylko z błędów wdrożeniowych. I właśnie tam warto spojrzeć krytycznie.
Najczęstsze błędy, które skracają życie baterii
Największym nieporozumieniem jest mylenie BMS z prostą płytką ochronną. Taki układ może odciąć zasilanie przy przekroczeniu progu, ale nie daje tego samego poziomu diagnostyki, balansowania i komunikacji, jaki ma pełny system zarządzania baterią.
- Brak zgodności z falownikiem - system działa tylko częściowo, a bateria jest odcinana w najmniej wygodnym momencie.
- Złe progi napięcia i temperatury - zbyt agresywne ustawienia ograniczają użyteczną pojemność, a zbyt luźne skracają żywotność ogniw.
- Ignorowanie temperatury montażu - bateria w źle wentylowanej przestrzeni starzeje się szybciej, nawet jeśli katalog wygląda świetnie.
- Brak reakcji na alarmy - BMS może zgłaszać powtarzające się ostrzeżenia, ale bez serwisu problem zwykle narasta.
- Założenie, że BMS „naprawi” słabe ogniwo - nie naprawi. Jak pokazuje praktyka, pakiet i tak ogranicza najsłabsza cela.
- Pomijanie aktualizacji firmware - w systemach komunikujących się z falownikiem poprawki potrafią realnie zmienić stabilność pracy.
Właśnie dlatego sama pojemność magazynu nie mówi jeszcze nic o jego jakości. Dobrze skonfigurowany BMS może wydłużyć użyteczność baterii, ale źle dobrany lub źle ustawiony potrafi zamienić sensowną instalację w źródło ciągłych przerw i ostrzeżeń. To prowadzi do ostatniego, bardziej praktycznego spojrzenia: co naprawdę warto sprawdzić przed montażem i odbiorem.
Na koniec sprawdzam trzy rzeczy, które mówią więcej niż katalog kWh
Jeśli miałbym uprościć cały temat do kilku pytań, zadawałbym je zawsze przed podpisaniem odbioru instalacji. To prosty filtr, który pozwala odróżnić dopracowany magazyn energii od zestawu złożonego tylko „na działanie”.- Czy BMS pokazuje realne SoC, SoH, temperatury i alarmy, a nie tylko ogólny procent na ekranie?
- Czy potrafi bezpiecznie odciąć ładowanie i rozładowanie oraz współpracować z falownikiem w obu kierunkach przepływu energii?
- Czy instalator zostawia po uruchomieniu konkretne nastawy, logi i prostą procedurę reakcji na alarm?
Dobrze dobrany BMS nie zwiększa samej pojemności magazynu, ale to on decyduje, ile z tej pojemności da się naprawdę wykorzystać bez ryzyka i bez przyspieszonego zużycia. W magazynowaniu energii to właśnie ta warstwa najczęściej przesądza o tym, czy instalacja będzie spokojnym elementem domu lub firmy, czy źródłem problemów po kilku sezonach pracy.
