Najważniejsze informacje:
- Turbiny wodne dzielą się na akcyjne i reakcyjne w zależności od sposobu doprowadzenia energii do wirnika.
- Turbiny akcyjne, takie jak turbina Peltona, wykorzystują energię kinetyczną wody pod dużym ciśnieniem.
- Turbiny reakcyjne, takie jak turbina Francisa, działają w zakresie średnich i wysokich spadów wody, charakteryzując się wysoką sprawnością.
- Turbina Archimedesa to przykład innowacyjnej konstrukcji, która wykorzystuje grawitację do napędu wirnika.
- Turbiny wodne są kluczowymi elementami elektrowni wodnych, które mogą być przepływowe lub zbiornikowe.

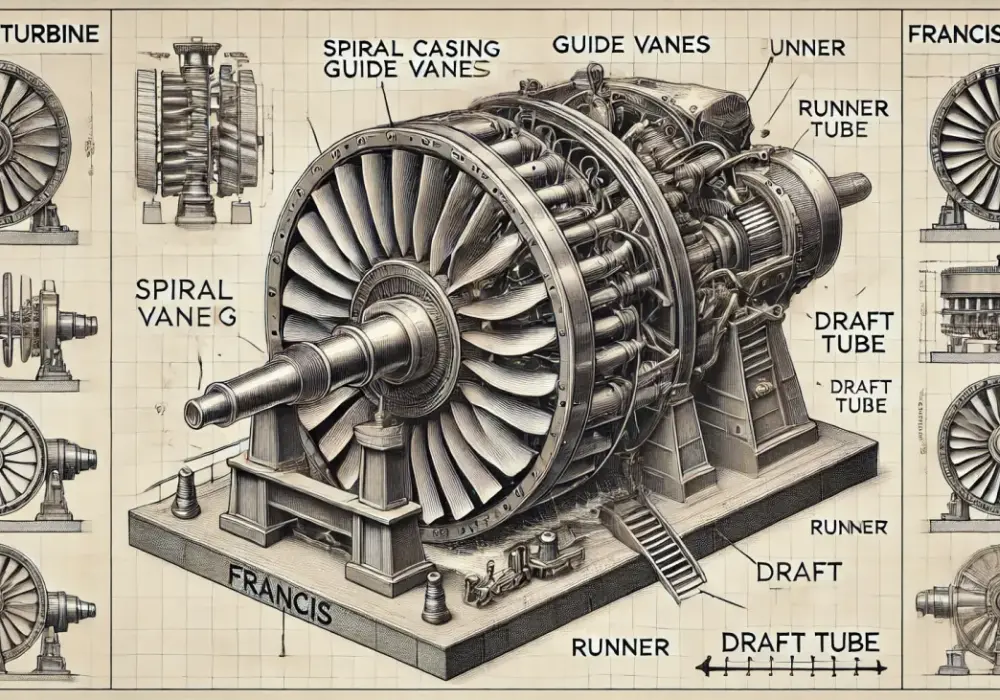

Budowa turbiny wodnej - zrozumienie kluczowych elementów konstrukcji
Turbina wodna składa się z kilku kluczowych elementów, które współpracują ze sobą, aby przetwarzać energię mechaniczną wody na pracę użyteczną. Wśród najważniejszych komponentów są wirnik, stator oraz obudowa. Wirnik to ruchoma część turbiny, która obraca się pod wpływem przepływającej wody, generując moment obrotowy. Stator, z kolei, to statyczna część, która kieruje przepływem wody do wirnika i wspiera jego działanie. Obudowa turbiny chroni jej wewnętrzne elementy i zapewnia odpowiednią aerodynamikę, co jest kluczowe dla efektywności całego systemu.
Wszystkie te elementy muszą być odpowiednio zaprojektowane i wykonane, aby turbina mogła działać z maksymalną efektywnością. Właściwy dobór materiałów jest równie istotny, ponieważ wpływa na trwałość i wydajność turbiny. W nowoczesnych turbinach wodnych często stosuje się materiały takie jak stal, aluminium oraz kompozyty, które charakteryzują się wysoką odpornością na korozję i dużą wytrzymałością. Dzięki temu turbiny mogą pracować w trudnych warunkach, co zwiększa ich żywotność i niezawodność.
Elementy składowe turbiny wodnej - ich rola i funkcje
Każdy z elementów turbiny wodnej odgrywa kluczową rolę w jej funkcjonowaniu. Wirnik jest odpowiedzialny za przetwarzanie energii hydraulicznej w energię mechaniczną. Kiedy woda przepływa przez wirnik, jego łopatki wytwarzają moment obrotowy, który jest niezbędny do napędzania generatora. Stator pełni funkcję stabilizującą, kierując strumień wody do wirnika i zapewniając, że energia jest efektywnie wykorzystywana. Obudowa natomiast chroni wirnik i stator przed uszkodzeniami oraz zapewnia odpowiednie warunki do ich pracy, co jest kluczowe dla długotrwałej eksploatacji turbiny.
Materiały używane w budowie turbin wodnych - trwałość i efektywność
W budowie turbin wodnych stosuje się różnorodne materiały, które mają wpływ na ich wydajność i trwałość. Stal jest najczęściej używanym materiałem, ponieważ charakteryzuje się wysoką wytrzymałością i odpornością na uszkodzenia mechaniczne. Aluminium jest lżejsze, co pozwala na łatwiejszą konstrukcję, ale wymaga dodatkowej ochrony przed korozją. Kompozyty z kolei łączą w sobie zalety obu tych materiałów, oferując wysoką odporność na korozję oraz niską wagę, co przekłada się na większą efektywność turbiny. Wybór odpowiednich materiałów jest zatem kluczowy dla zapewnienia długotrwałej i efektywnej pracy turbin wodnych.
| Materiał | Wytrzymałość | Odporność na korozję |
| Stal | Wysoka | Średnia |
| Aluminium | Średnia | Wysoka |
| Kompozyty | Wysoka | Bardzo wysoka |
Zasada działania turbiny wodnej - mechanika w praktyce

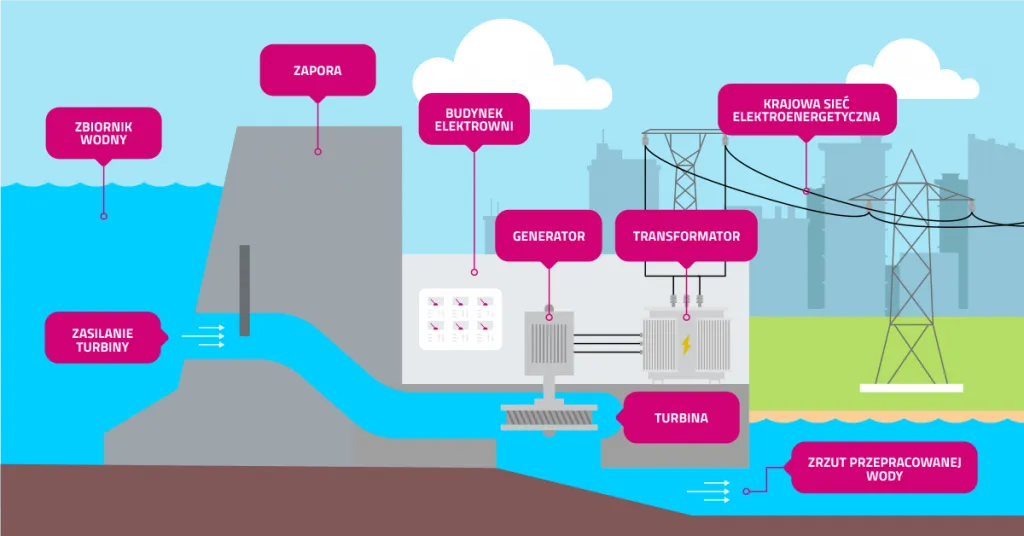

Turbiny wodne przetwarzają energię hydrauliczną na energię mechaniczną, co jest kluczowym elementem ich działania. Proces ten rozpoczyna się od przepływu wody, która trafia do turbiny pod odpowiednim ciśnieniem. Woda napotyka na łopatki wirnika, co powoduje ich obrót. Moment obrotowy, który powstaje w wyniku tego ruchu, jest następnie wykorzystywany do napędzania generatora, który przekształca energię mechaniczną w energię elektryczną. Ta zasada działania jest fundamentalna dla wszystkich turbin wodnych, niezależnie od ich typów.
Ważnym aspektem działania turbin wodnych jest projekt łopatek. Ich kształt i kąt nachylenia wpływają na efektywność konwersji energii. Kiedy woda uderza w łopatki, ich odpowiedni kształt pozwala na maksymalne wykorzystanie energii kinetycznej płynącej wody. Ruch wirnika generuje nie tylko energię mechaniczną, ale także stabilizuje przepływ wody, co jest kluczowe dla dalszego działania całego systemu. Dobrze zaprojektowane turbiny są w stanie efektywnie przetwarzać energię, co przekłada się na ich wydajność i niezawodność w produkcji energii elektrycznej.
Proces konwersji energii wodnej na energię mechaniczną
Konwersja energii wodnej na energię mechaniczną zachodzi w kilku etapach. Na początku, woda pod ciśnieniem wpływa do turbiny przez odpowiednio zaprojektowane kanały, które kierują strumień wody na łopatki wirnika. Obrót wirnika jest inicjowany przez energię kinetyczną wody, która uderza w łopatki. Kiedy woda przepływa przez turbiny, jej energia hydrauliczna jest przekształcana w ruch obrotowy. Ważne jest, aby łopatki były odpowiednio ustawione, ponieważ ich kąt i kształt mają kluczowe znaczenie dla efektywności konwersji. Cały proces jest złożony, ale efektywny, co pozwala na uzyskanie dużych ilości energii elektrycznej z naturalnych zasobów wodnych.Różnice w działaniu turbin wodnych - typy i ich zastosowania
Turbiny wodne można podzielić na dwa główne typy: turbiny akcyjne i turbiny reakcyjne, które różnią się zasadą działania oraz zastosowaniami. Turbiny akcyjne, takie jak turbina Peltona, wykorzystują energię kinetyczną wody, która wypływa z dysz pod dużym ciśnieniem. Woda uderza w łopatki wirnika, co powoduje ich obrót. Z kolei turbiny reakcyjne, jak turbina Francisa, działają w oparciu o ciśnienie wody, które jest dostarczane do wirnika. W tym przypadku woda działa zarówno na górną, jak i dolną część łopatek, co zwiększa efektywność konwersji energii. Wybór odpowiedniego typu turbiny zależy od warunków pracy i dostępnych zasobów wodnych. Turbiny Archimedesa są przykładem zastosowania w niskich spadach, gdzie grawitacja napędza wirnik. Takie turbiny są często wykorzystywane w instalacjach małej mocy, na przykład w małych elektrowniach wodnych, które wykorzystują naturalne spadki wody. Zrozumienie różnic w działaniu turbin wodnych jest kluczowe dla efektywnego wykorzystania energii wodnej i dostosowania technologii do specyficznych warunków lokalnych.
Analiza wydajności turbin: Francis, Pelton i Kaplan
Każdy z typów turbin wodnych ma swoje unikalne właściwości wydajnościowe. Turbina Francisa jest znana z wysokiej efektywności, która w optymalnych warunkach może przekraczać 95%. Działa w średnich i wysokich spadach wody, co czyni ją idealnym wyborem dla dużych elektrowni wodnych. Turbina Peltona, z drugiej strony, jest bardziej efektywna w zastosowaniach z dużymi spadkami wody, wykorzystując energię kinetyczną wody wypływającej z dysz. Jej sprawność również jest wysoka, ale zależy od odpowiedniego ciśnienia wody. Turbina Kaplana jest zaprojektowana dla niskich spadków i dużych przepływów, co sprawia, że jest niezwykle efektywna w takich warunkach. Ostatecznie, wybór turbiny powinien być oparty na specyficznych warunkach lokalnych, aby maksymalizować wydajność i efektywność energetyczną.
Czynniki wpływające na wybór turbiny - warunki i zastosowanie
Wybór odpowiedniej turbiny wodnej zależy od wielu czynników. Warunki przepływu wody są kluczowe; różne turbiny są dostosowane do różnych poziomów przepływu i ciśnienia. Wysokość spadu również ma ogromne znaczenie, ponieważ wpływa na potencjalną energię, która może być przetworzona. Przeznaczenie turbiny - czy ma ona zasilać dużą elektrownię, czy małą instalację - także determinuje wybór. Ważne jest, aby ocenić lokalne warunki hydrologiczne oraz dostępność wody. Analiza tych czynników pomoże w podjęciu decyzji o wyborze najbardziej odpowiedniej turbiny do konkretnego zastosowania.
Czytaj więcej: Energia wodna zastosowanie: Jak wykorzystać potencjał energii wodnej?
Przykłady zastosowania turbin wodnych w praktyce - inspirujące realizacje
Turbiny wodne odgrywają kluczową rolę w produkcji energii elektrycznej na całym świecie, a ich zastosowanie można zobaczyć w licznych projektach hydrotechnicznych. Duże elektrownie wodne są jednymi z najbardziej znanych przykładów, gdzie turbiny przekształcają energię wodną w elektryczność na masową skalę. Na przykład, Elektrownia Wodna Itaipu, położona na granicy Brazylii i Paragwaju, jest jedną z największych na świecie, z mocą zainstalowaną wynoszącą 14 000 MW. Wykorzystuje turbiny typu Francis, które są idealne do średnich i wysokich spadów. Kolejnym przykładem jest Elektrownia Wodna Tres Marias w Meksyku, która posiada turbiny Kaplan, dostosowane do niskich spadków i dużych przepływów, co pozwala na efektywne wykorzystanie lokalnych zasobów wodnych.
Największe elektrownie wodne - historie sukcesu
Wśród największych elektrowni wodnych na świecie, Elektrownia Wodna Itaipu jest liderem, z roczną produkcją energii wynoszącą około 98 TWh. Turbiny Francis w tej elektrowni są w stanie pracować z wysoką sprawnością, co przyczynia się do jej sukcesu. Elektrownia Wodna Three Gorges w Chinach, z mocą 22 500 MW, również wykorzystuje turbiny typu Francis, a jej konstrukcja była przełomowa dla technologii hydrotechnicznych. Inne znaczące elektrownie to Elektrownia Wodna Guri w Wenezueli oraz Elektrownia Wodna Belo Monte, która wykorzystuje turbiny Kaplan, co czyni ją jedną z największych instalacji o niskim spadku na świecie.
- Elektrownia Wodna Itaipu - moc 14 000 MW, turbiny Francis
- Elektrownia Wodna Three Gorges - moc 22 500 MW, turbiny Francis
- Elektrownia Wodna Guri - moc 10 300 MW, turbiny Francis
- Elektrownia Wodna Belo Monte - moc 11 233 MW, turbiny Kaplan
- Elektrownia Wodna Tres Marias - moc 1 200 MW, turbiny Kaplan
Innowacyjne projekty z wykorzystaniem turbin wodnych - nowe technologie
Oprócz dużych elektrowni, turbiny wodne znajdują również zastosowanie w innowacyjnych projektach, które są dostosowane do lokalnych warunków. Przykładem mogą być małe elektrownie wodne, które wykorzystują technologie turbin Archimedesa, idealne do wykorzystania w małych rzekach i strumieniach. Takie instalacje nie tylko generują energię, ale także mają minimalny wpływ na środowisko. Inne nowatorskie projekty obejmują wykorzystanie turbin w miejskich systemach wodociągowych, gdzie spadki ciśnienia w rurach mogą być wykorzystane do produkcji energii. Wykorzystanie turbin w systemach oczyszczania wody to kolejny przykład, gdzie energia wytwarzana podczas przepływu wody jest używana do zasilania procesów oczyszczania.
Nowe kierunki rozwoju technologii turbin wodnych w przyszłości
W obliczu rosnących potrzeb na energię odnawialną, innowacje w technologii turbin wodnych stają się coraz bardziej istotne. W przyszłości można spodziewać się zastosowania inteligentnych systemów zarządzania, które będą optymalizować wydajność turbin w czasie rzeczywistym, dostosowując ich działanie do zmieniających się warunków hydrologicznych. Takie systemy, oparte na sztucznej inteligencji, mogą analizować dane o przepływie wody, ciśnieniu oraz zużyciu energii, co pozwoli na maksymalizację produkcji energii i minimalizację awarii.
Dodatkowo, integracja turbin wodnych z innymi źródłami energii, takimi jak panele słoneczne czy systemy magazynowania energii, może przynieść znaczne korzyści. Tego rodzaju hybrydowe systemy mogą zapewnić stabilniejsze źródło energii, zwłaszcza w regionach, gdzie warunki pogodowe mogą wpływać na dostępność energii słonecznej. W miarę jak technologia będzie się rozwijać, małe elektrownie wodne mogą również stać się bardziej popularne w zastosowaniach komercyjnych i domowych, co przyczyni się do decentralizacji produkcji energii i zwiększenia niezależności energetycznej lokalnych społeczności.
