Ekranowanie elektromagnetyczne przydaje się wszędzie tam, gdzie układ ma pracować stabilnie mimo fal radiowych, przetwornic, silników czy nadajników w pobliżu. Dobrze wykonana klatka faradaya potrafi odciąć zakłócenia, ale tylko wtedy, gdy materiał, szczeliny, przepusty i częstotliwość zostały dobrane rozsądnie. W tym tekście pokazuję, jak to działa w praktyce, kiedy zwykła metalowa obudowa wystarczy, a kiedy trzeba sięgnąć po inne rozwiązanie.
Najważniejsze informacje w skrócie
- Najlepiej działa przy polach elektrycznych i wyższych częstotliwościach, bo przewodząca powierzchnia odbija i rozprasza energię.
- Największym wrogiem są szczeliny, drzwi, przepusty kablowe i otwory wentylacyjne - to nimi zakłócenia najczęściej „wchodzą” do środka.
- Przy RF otwory powinny być dużo mniejsze niż długość fali; praktyczna reguła mówi o mniej niż około 1/10 długości fali.
- Dla wolnozmiennych pól magnetycznych poniżej ok. 100 kHz sama przewodząca osłona zwykle nie wystarcza.
- W elektronice energetycznej ekran pomaga przy falownikach, BMS, ładowarkach i pomiarach, ale nie zastępuje filtrów ani poprawnego prowadzenia przewodów.

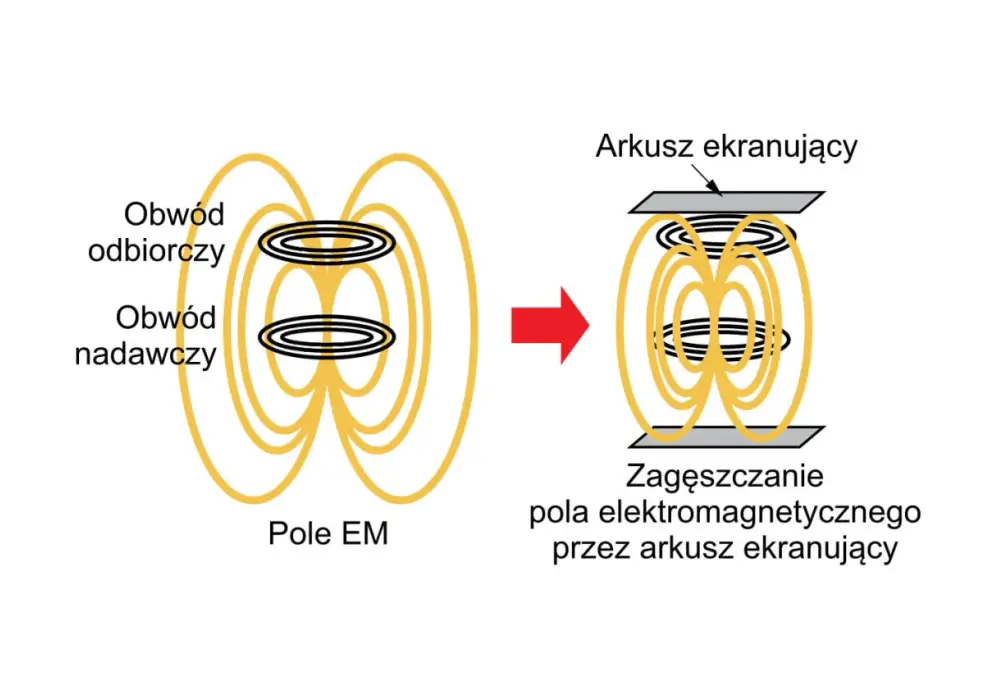

Jak działa przewodząca osłona i co naprawdę blokuje
Mechanizm jest prostszy, niż wygląda w katalogach: przewodnik rozkłada ładunki i prądy tak, aby zredukować pole wewnątrz obudowy. W praktyce oznacza to, że dobrze zamknięta, ciągła metalowa powierzchnia odbija znaczną część energii elektromagnetycznej, a część reszty tłumi w materiale. Najlepiej widać to przy zakłóceniach o charakterze elektrycznym i radiowym, czyli tam, gdzie problemem jest emisja lub podatność na RF.
W materiałach Caltech o ekranowaniu opisano to jako sumę odbicia i pochłaniania, a różnica między tymi mechanizmami ma znaczenie praktyczne: odbicie dominuje przy polach elektrycznych, a pochłanianie staje się ważniejsze przy innych warunkach propagacji. Ja zwykle patrzę na to jeszcze prościej: jeśli obudowa ma przerwy, słabe styki albo niekontrolowane przepusty, to nie ma znaczenia, jak dobry był arkusz blachy. To prowadzi do pytania, z czego najlepiej zbudować taką osłonę.
Z jakich materiałów i konstrukcji warto korzystać
Najlepszy materiał nie zawsze oznacza najlepszy efekt. W ekranowaniu liczy się nie tylko przewodność, ale też ciągłość połączeń, sztywność mechaniczna, odporność na korozję i to, czy obudowa ma chronić przed polem elektrycznym, czy także przed polem magnetycznym.
| Materiał | Najmocniejsza strona | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Miedź | Bardzo dobra przewodność i łatwe łączenie | Wyższy koszt, większa masa niż aluminium | Obudowy RF, ekrany laboratoryjne, siatki i uszczelki przewodzące |
| Aluminium | Dobry kompromis między wagą a skutecznością | Warstwa tlenków pogarsza styki, jeśli nie zadba się o połączenia | Obudowy urządzeń, racki, szafy sterownicze |
| Stal | Solidność mechaniczna i lepsza odpowiedź przy części zastosowań magnetycznych | Cięższa i mniej przewodząca od miedzi czy aluminium | Szafy przemysłowe, obudowy wymagające wytrzymałości |
| Mu-metal / stop o wysokiej przenikalności | Lepsza ochrona przed niskoczęstotliwościowymi polami magnetycznymi | Drogie, wrażliwe na obróbkę i nasycenie materiału | Precyzyjna aparatura, laboratoria, wrażliwe pomiary |
| Siatka metalowa | Umożliwia wentylację i częściowy przepływ światła | Otwory muszą być małe względem długości fali | Drzwi, okna ekranowane, obudowy wymagające chłodzenia |
W praktyce wybieram materiał od problemu, nie od prestiżu. Jeśli chodzi o zakłócenia RF, ciągła blacha albo dobrze zaprojektowana siatka zwykle dają najlepszy stosunek efektu do ceny. Jeśli problemem jest pole magnetyczne od transformatora lub silnika, trzeba myśleć już o materiale o wysokiej przenikalności albo o zmianie geometrii układu. Sam materiał to jednak tylko połowa historii - druga połowa zaczyna się wtedy, gdy do obudowy trzeba wprowadzić powietrze, kable i złącza.
Kiedy osłona działa świetnie, a kiedy trzeba innego podejścia
Pola elektryczne i fale radiowe
Tu przewodząca obudowa radzi sobie najlepiej. Jeśli źródłem kłopotu jest Wi-Fi, LTE, Bluetooth, nadajnik radiowy albo przenikanie zakłóceń z sąsiedniego urządzenia, dobrze zaprojektowany ekran zwykle daje szybki i wyraźny efekt. Zbyt duże znaczenie mają wtedy detale mechaniczne: szczeliny przy drzwiach, nieciągłe masy, śruby bez dobrego styku i przypadkowe otwory w obudowie.
Pola magnetyczne niskiej częstotliwości
Tu sytuacja jest trudniejsza. W materiałach Caltech opisano, że dla wolnozmiennych pól magnetycznych poniżej około 100 kHz klasyczna osłona przewodząca traci skuteczność. Wynika to z tego, że niskie częstotliwości dużo słabiej indukują prądy wirowe, a bez nich nie ma z czego zbudować tłumienia. W takich przypadkach pomagają materiały o wysokiej przenikalności magnetycznej, większa odległość od źródła, zmiana orientacji elementów lub ograniczenie pętli prądowych.
Przeczytaj również: Jaki wyłącznik główny w rozdzielni zapewni bezpieczeństwo i funkcjonalność?
Przykład mikrofalówki i siatki
To dobry przykład, bo jest intuicyjny. Drzwiczki mikrofalówki mają metalową siatkę, która przepuszcza światło widzialne, ale blokuje mikrofale, bo otwory są małe względem długości fali. Zgodnie z prostą regułą praktyczną otwory powinny być wyraźnie mniejsze niż około 1/10 długości fali. Dla 2,4 GHz daje to około 1,25 cm, a dla 5 GHz około 6 mm, więc w realnym projekcie zostawiam jeszcze zapas, zamiast traktować te wartości jako granicę absolutną.
Jeśli więc projekt ma być skuteczny, trzeba przełożyć teorię na konkretny układ mechaniczny. I tu wchodzi najważniejsza część: nie materiał na arkuszu, tylko sposób jego złożenia.

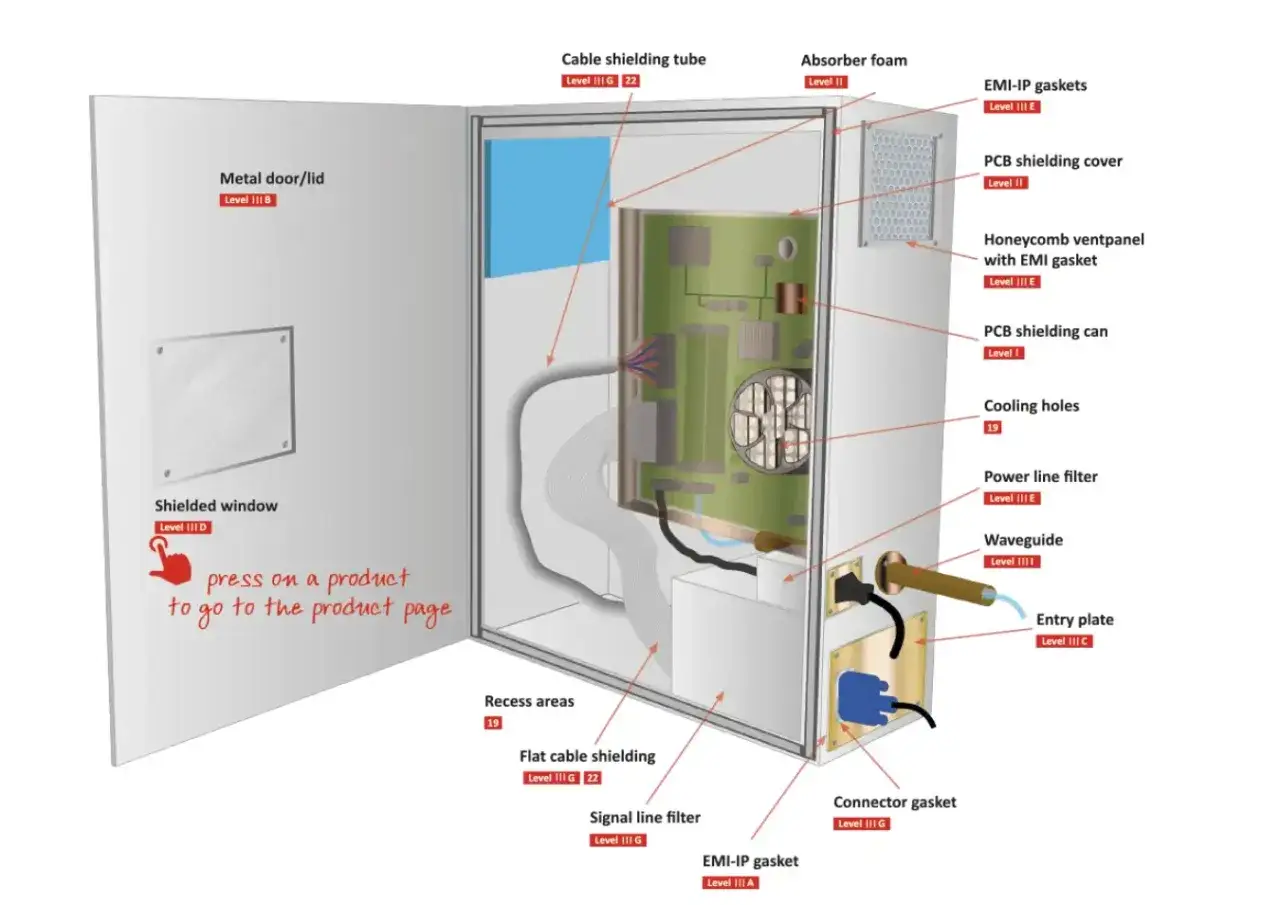

Jak zaprojektować skuteczną osłonę w elektronice
- Zacznij od częstotliwości i rodzaju zakłócenia. Inaczej projektuje się ekran dla 50 Hz od transformatora, a inaczej dla 2,4 GHz z modułu radiowego. Ja zawsze zaczynam od pytania, czy źródło jest bardziej elektryczne, czy magnetyczne.
- Zrób obudowę możliwie ciągłą elektrycznie. Styk musi być metal-metal, bez farby, anodowania czy warstwy tlenku w miejscu połączenia. Pomagają zakładki, uszczelki przewodzące i wielopunktowe połączenia na dużych krawędziach.
- Otwory projektuj jak element układu, nie jak detal poboczny. Wentylacja, okienko i szczeliny montażowe to najczęstsze miejsca wycieku. Jeśli musisz użyć siatki, trzymaj się zasady dużo mniejszych otworów niż długość fali, a przy wyższych częstotliwościach zostaw dodatkowy margines.
- Traktuj przewody jak osobny problem. Kable zasilające i sygnałowe potrafią zepsuć cały ekran, jeśli przechodzą przez obudowę bez filtracji. W praktyce lepsze są przepusty filtrowane, dławiki ferrytowe, ekranowane złącza albo światłowód tam, gdzie to możliwe.
- Testuj po kolei, nie dopiero na końcu. Najpierw sprawdź samą obudowę, potem drzwi, potem przepusty, a na końcu całość z obciążeniem i przewodami. Taki porządek oszczędza bardzo dużo czasu.
W eksperymencie CUORE opisano, że już szczelina rzędu 1 cm między panelami wyraźnie pogarszała tłumienie, a największe przecieki pojawiały się właśnie przy aperturach i połączeniach. To dobrze pokazuje, że nawet solidna konstrukcja przegrywa z jednym słabym miejscem. Jeśli zrobisz projekt poprawnie, największą różnicę zauważysz nie w grubości blachy, tylko w jakości styków i prowadzeniu kabli. Ale nawet dobrze zaprojektowany ekran potrafi przegrać na detalu montażu.
Najczęstsze błędy przy montażu i testowaniu
- Pomalowane albo zaśniedziałe styki - metal jest, ale elektrycznego kontaktu już nie ma.
- Jedna duża szczelina zamiast kilku małych - duży otwór zwykle szkodzi bardziej niż kilka kontrolowanych perforacji.
- Nieekranowany kabel wychodzący z obudowy - taki przewód działa jak antena i potrafi ominąć cały ekran.
- Plastikowe okienko albo zwykły nawiew bez siatki - to natychmiastowy punkt ucieczki zakłóceń.
- Liczenie na samą masę/PE - uziemienie pomaga w bezpieczeństwie i porządku potencjałów, ale nie naprawia złej geometrii ekranu.
- Test telefonem jako jedyne kryterium - to daje tylko orientacyjny sygnał, nie rzetelny pomiar skuteczności.
Ja najczęściej widzę jeden powtarzalny problem: ktoś skupia się na materiale, a ignoruje łączenie paneli, przepusty i drzwi. W efekcie obudowa wygląda profesjonalnie, ale zakłócenia wciąż wracają przez najmniej oczywiste miejsce. Jeśli potraktujesz ekranowanie jak układ, a nie jak samą skrzynkę, wynik zwykle poprawia się szybciej, niż się spodziewasz.
Gdzie ma sens w elektronice energetycznej i instalacjach pv
W elektronice energetycznej ten temat pojawia się częściej, niż się wydaje. Falowniki fotowoltaiczne, magazyny energii, ładowarki, sterowniki BMS, rejestratory danych i szafy automatyki pracują z szybkim przełączaniem i długimi wiązkami przewodów, więc są podatne na emisję i podatność EMC. Jeśli obok działa wrażliwy pomiar, moduł komunikacyjny albo system sterowania, dobrze zaprojektowana osłona potrafi ustabilizować cały zestaw.
Nie robiłbym jednak z każdego falownika bunkra. Często lepiej działa połączenie kilku prostszych środków: ekranowanych przewodów, filtrów EMI, dławików ferrytowych, poprawnego prowadzenia masy i rozsądnego rozdzielenia przewodów mocy od sygnałowych. Metalowa obudowa ma wtedy sens jako część większej całości, a nie jedyne lekarstwo. W projektach PV i magazynów energii to właśnie ta kombinacja daje najbardziej przewidywalny efekt.
Jeśli zakłócenie pochodzi z wnętrza urządzenia, sama osłona też bywa niewystarczająca. Wtedy trzeba zmniejszyć pętle prądowe na PCB, skrócić połączenia, poprawić powrót prądu i ograniczyć strome zbocza tam, gdzie są zbędne. Dla mnie to ważna zasada redakcyjna i projektowa zarazem: nie warto ekranować źle zaprojektowanego układu, jeśli prostsza zmiana architektury rozwiąże problem taniej i pewniej.
Jak oceniam, czy taki ekran ma sens w twoim projekcie
- Jeśli problemem są zakłócenia radiowe lub elektryczne, przewodząca obudowa ma bardzo duży sens.
- Jeśli problemem jest niskoczęstotliwościowe pole magnetyczne, najpierw szukam materiału o wysokiej przenikalności albo zmiany geometrii źródła.
- Jeśli przez obudowę przechodzi dużo kabli, filtracja i przepusty są ważniejsze niż sama grubość blachy.
- Jeśli urządzenie ma się chłodzić, trzeba zaprojektować wentylację tak, by nie otwierała prostego kanału dla zakłóceń.
- Jeśli projekt ma pracować w terenie, sprawdzam też korozję, wibracje i utrzymanie kontaktu po kilku miesiącach, nie tylko po montażu.
Jeśli miałbym sprowadzić temat do jednej praktycznej zasady, powiedziałbym tak: najpierw określ źródło i częstotliwość zakłócenia, potem dobierz materiał, a dopiero na końcu dopracuj uziemienie i detale montażowe. Taka kolejność odróżnia skuteczne ekranowanie od ładnej, ale mało użytecznej metalowej skrzynki.
