W obwodach prądu przemiennego sama rezystancja nie wystarcza do opisania tego, jak zachowuje się impedancja całego układu. Liczy się także to, co robią cewki, kondensatory i długość przewodów, bo to właśnie one zmieniają przepływ prądu, przesuwają fazę i wpływają na straty. Dla instalacji energetycznych, falowników i układów związanych z fotowoltaiką to nie jest teoria z podręcznika, tylko parametr, który realnie decyduje o pracy systemu.
Ten parametr pokazuje, jak obwód ogranicza prąd przemienny i kiedy robi to naprawdę różnicę
- W obwodach AC liczy się nie tylko opór przewodów, ale też wpływ elementów magazynujących energię.
- Wartość zależy od częstotliwości, więc ten sam układ może zachowywać się inaczej przy 50 Hz i inaczej przy wyższych harmonicznych.
- Najprostszy opis łączy rezystancję i reaktancję, a wynik podaje się w omach.
- W energetyce i PV ma to znaczenie dla strat, pracy falowników, filtrów i zabezpieczeń.
- Najczęstszy błąd to mylenie tej wielkości z samą rezystancją albo pomiar bez uwzględnienia częstotliwości.
Czym jest impedancja i dlaczego nie kończy się na oporze
Najprościej ujmując, to całkowita „oporność” obwodu wobec prądu przemiennego. W układzie stałoprądowym zwykle wystarczy mówić o rezystancji, ale w AC dochodzi jeszcze wpływ elementów, które nie tyle rozpraszają energię w ciepło, ile ją magazynują i oddają z opóźnieniem. W praktyce oznacza to, że prąd i napięcie nie zawsze biegną równo, a sam obwód może utrudniać przepływ na różne sposoby.
Dlatego ten parametr opisuje się symbolem Z i podaje w omach. Dla obwodu czysto rezystancyjnego Z jest po prostu równe R, ale gdy pojawiają się cewki lub kondensatory, sprawa robi się bardziej złożona. To właśnie wtedy zaczyna mieć znaczenie faza, a więc przesunięcie między napięciem a prądem.
Ja patrzę na to tak: jeśli chcesz rozumieć zachowanie obwodu tylko „na oko”, wystarczy rezystancja. Jeśli chcesz przewidzieć, czy źródło da radę zasilić układ, czy pojawią się straty i czy zabezpieczenia zadziałają poprawnie, musisz już brać pod uwagę pełny opis. Żeby to dobrze odczytać, warto najpierw rozebrać ten parametr na części składowe.
Z czego składa się opór całkowity obwodu
Na poziomie praktycznym ten parametr składa się z dwóch głównych części: rezystancji oraz reaktancji. Rezystancja odpowiada za klasyczne straty energii, czyli zamianę jej w ciepło. Reaktancja pojawia się wtedy, gdy w układzie są elementy indukcyjne lub pojemnościowe, a więc takie, które reagują na zmianę pola magnetycznego albo elektrycznego.
| Składnik | Co opisuje | Od czego zależy | Co robi z prądem |
|---|---|---|---|
| Rezystancja R | Stały opór materiału i połączeń | Materiał, przekrój, długość, temperatura | Ogranicza prąd i zamienia energię w ciepło |
| Reaktancja indukcyjna XL | Opór wynikający z cewek i uzwojeń | Częstotliwość i indukcyjność | Sprawia, że prąd „spóźnia się” względem napięcia |
| Reaktancja pojemnościowa XC | Opór wynikający z kondensatorów | Częstotliwość i pojemność | Sprawia, że prąd „wyprzedza” napięcie |
W prostych obliczeniach często korzysta się z zależności Z = √(R² + X²), gdzie X oznacza reaktancję wypadkową. Dla cewek i kondensatorów ważne jest też to, że ich wpływ zmienia się wraz z częstotliwością: indukcyjność „rośnie” wraz z częstotliwością, a pojemność działa odwrotnie. To dlatego ten sam układ może zachowywać się spokojnie przy jednym sygnale, a przy innym zacząć wyraźnie ograniczać prąd.
Gdy już wiadomo, z czego składa się opór obwodu, sensownie przejść do tego, jak go liczyć i co właściwie mówi sam wynik.
Jak odczytać wynik bez wchodzenia w nadmiar matematyki
W praktyce nie chodzi o to, żeby liczyć wszystko „na sztywno” z pamięci, tylko żeby wiedzieć, co oznacza konkretna liczba. Jeśli w układzie dominuje rezystancja, prąd będzie zachowywał się przewidywalnie i będzie prawie zgodny w fazie z napięciem. Jeśli dominuje część indukcyjna, prąd będzie opóźniony. Jeśli pojemnościowa, będzie wyprzedzał napięcie.
To da się ująć bardzo prosto:
- układ czysto rezystancyjny - Z ≈ R, brak istotnego przesunięcia fazowego,
- układ indukcyjny - Z rośnie z częstotliwością, a prąd opóźnia się względem napięcia,
- układ pojemnościowy - Z maleje przy wyższej częstotliwości, a prąd wyprzedza napięcie.
W obliczeniach pomocny jest też kąt fazowy φ, bo pokazuje on, jak bardzo przebiegi są przesunięte względem siebie. Im większy udział reaktancji, tym bardziej „elektrycznie złożony” staje się układ. W praktyce to właśnie ten kąt często decyduje o tym, czy zasilacz, falownik albo filtr pracuje spokojnie, czy zaczyna wchodzić w niekorzystny zakres pracy.
Do pomiaru nie wystarczy zwykły multimetr, jeśli chcesz zobaczyć pełny obraz. W prostych sytuacjach przydaje się miernik LCR albo analiza w znanej częstotliwości, a przy bardziej wymagających układach także bardziej zaawansowane pomiary fazowe. Zanim jednak przejdziemy do samej aparatury, warto zobaczyć, gdzie ta wiedza naprawdę ma znaczenie w energetyce.
Gdzie ten parametr naprawdę zmienia pracę instalacji
W systemach energetycznych i fotowoltaicznych nie chodzi o akademicką ciekawostkę. Tutaj liczą się straty, stabilność, prąd rozruchowy i poprawna współpraca urządzeń. Zbyt duży opór całkowity potrafi zwiększyć spadki napięcia, ograniczyć oddawanie mocy i podnieść temperaturę przewodów. Zbyt mały może z kolei oznaczać bardzo duże prądy zwarciowe, które stawiają wyższe wymagania zabezpieczeniom.
| Obszar | Co może pójść źle | Na co patrzeć w praktyce |
|---|---|---|
| Odcinki DC w instalacji PV | Spadki napięcia i większe straty na kablach | Długość tras, przekrój przewodów, jakość złączy |

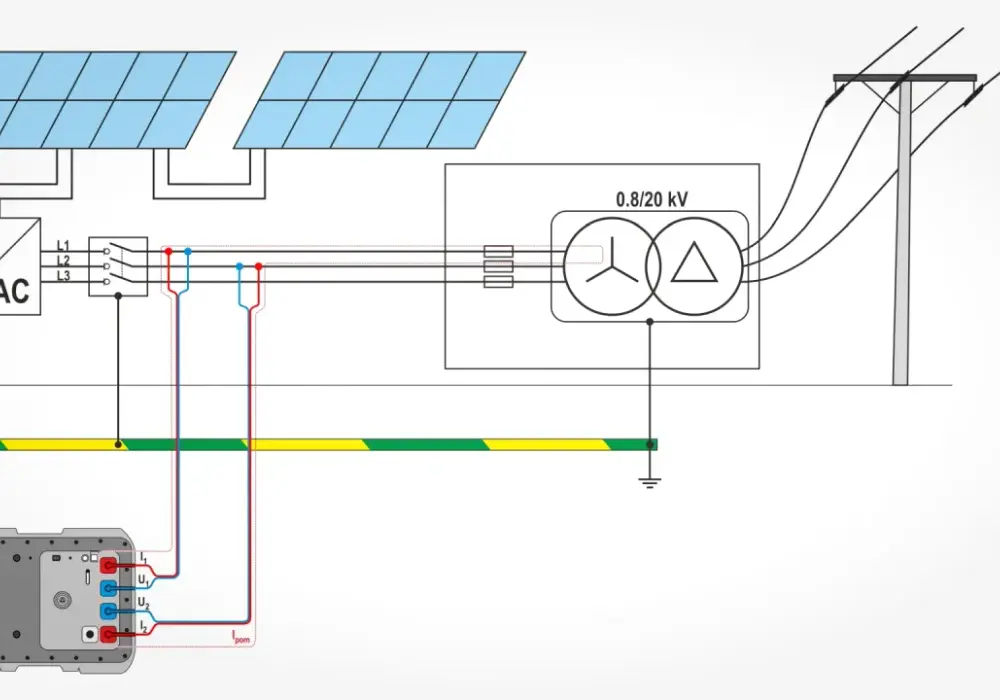

| Strona AC falownika | Gorsza współpraca z siecią i wyższe obciążenie elementów | Impedancję pętli, selektywność zabezpieczeń, warunki przyłączenia |
| Filtry i dławiki | Zakłócenia, rezonans, niepożądane grzanie | Dobór częstotliwości, obciążenie harmonicznymi, parametry producenta |
| Transformatory i uzwojenia | Prądy magnesujące i rozruchowe trudne do kontroli | Typ obciążenia, częstotliwość, stan rdzenia i uzwojeń |
Kiedy już wiadomo, gdzie ten parametr ma największe znaczenie, łatwiej wychwycić błędy, które najczęściej psują cały obraz.
Najczęstsze błędy, które zniekształcają ocenę układu
Największy błąd to traktowanie tej wielkości jak stałej liczby, niezależnej od warunków pracy. To nie działa w obwodach AC, bo częstotliwość zmienia zachowanie cewek, kondensatorów i filtrów. Drugi klasyczny błąd to utożsamianie wszystkiego z rezystancją, jakby prąd „widził” tylko opór przewodu.
- Ignorowanie częstotliwości - układ może wyglądać poprawnie przy 50 Hz, ale już gorzej przy harmonicznych.
- Pomiar złym narzędziem - zwykły multimetr nie pokaże pełnego wpływu fazy i reaktancji.
- Pomijanie przewodów i połączeń - złącza, długość kabla i temperatura zmieniają wynik bardziej, niż wielu osobom się wydaje.
- Przekonanie, że mniej zawsze znaczy lepiej - bardzo mała wartość bywa korzystna dla strat, ale nie zawsze dla zabezpieczeń i prądów zwarciowych.
- Odczytywanie danych bez kontekstu - wartość z katalogu nie zastępuje pomiaru w realnym układzie.
Jeżeli miałbym wskazać jedną rzecz, która najczęściej robi różnicę, to jest nią właśnie kontekst pomiaru: częstotliwość, temperatura, długość linii i rodzaj obciążenia. Bez tego sama liczba potrafi bardziej mylić niż pomagać. Z tego powodu sensownie jest zamykać analizę krótką checklistą przed uruchomieniem układu.
Jak wykorzystać tę wiedzę przy doborze elementów i pomiarach
Jeśli budujesz lub oceniasz instalację, patrz nie tylko na moc i napięcie znamionowe. Sprawdź, jak zachowują się przewody, czy falownik ma właściwy zakres pracy, czy filtr nie wnosi niepotrzebnych strat i czy zabezpieczenia są dobrane do realnych prądów w układzie. W praktyce liczy się nie jeden parametr, ale cały łańcuch zależności.
Najbardziej użyteczne podejście wygląda tak:
- porównaj dane katalogowe z warunkami rzeczywistej pracy,
- uwzględnij częstotliwość, a nie tylko wartość napięcia i prądu,
- sprawdź długość przewodów i jakość połączeń,
- oceń, czy układ nie pracuje blisko rezonansu lub zbyt dużego przesunięcia fazowego,
- przy pierwszym uruchomieniu zweryfikuj temperaturę, spadki napięcia i stabilność pracy pod obciążeniem.
W dobrze zaprojektowanym układzie ten parametr nie jest problemem sam w sobie. Problem zaczyna się dopiero wtedy, gdy ktoś go ignoruje albo traktuje zbyt uproszczone wzory jak pełny opis rzeczywistości. W praktyce lepsze efekty daje spokojna analiza obwodu niż późniejsze gaszenie strat, zakłóceń i niepotrzebnych wyłączeń.
