Najprościej odpowiedź na pytanie, jak działa elektrownia jądrowa, sprowadza się do kontrolowanej zamiany energii rozszczepienia w ciepło, a potem w parę i prąd. To nie jest magia ani „prąd z atomu” wprost, tylko dobrze zamknięty obieg technologiczny z kilkoma warstwami zabezpieczeń. Poniżej rozkładam ten proces na proste etapy, pokazuję rolę reaktora, obiegu chłodzenia i bezpieczeństwa oraz wyjaśniam, co dzieje się z paliwem po pracy bloku.
Najkrócej: reaktor wytwarza ciepło, a reszta układu zamienia je w stabilny prąd
- Źródłem energii jest kontrolowane rozszczepienie jąder uranu-235 w rdzeniu reaktora.
- Ciepło odbiera chłodziwo, a następnie przekazuje je do wytworzenia pary wodnej.
- Para napędza turbinę połączoną z generatorem, który produkuje energię elektryczną.
- W typowym bloku elektrownia osiąga sprawność rzędu około 33%, więc większość energii trzeba odebrać w chłodzeniu.
- Bezpieczeństwo opiera się na wielu barierach, nie na jednym „cudownym” zabezpieczeniu.
- Zużyte paliwo najpierw chłodzi się w basenach, bo nadal wydziela ciepło i promieniowanie.
Z czego bierze się energia w rdzeniu reaktora
Ja zwykle upraszczam ten proces do trzech elementów: paliwo, neutrony i kontrola. W typowych reaktorach lekkowodnych paliwo ma postać pastylek umieszczonych w prętach paliwowych, a jego wzbogacenie wynosi zwykle około 3-5% uranu-235. Kiedy neutron trafia w jądro U-235, jądro pęka na lżejsze fragmenty, uwalniając energię i kolejne neutrony. Jeśli te nowe neutrony trafią w następne jądra, powstaje reakcja łańcuchowa.
To właśnie dlatego reaktor nie może działać „sam z siebie” bez nadzoru. Potrzebuje elementów, które spowalniają neutrony i utrzymują reakcję na właściwym poziomie. Tę rolę pełni moderator, czyli materiał, który obniża energię neutronów, oraz pręty kontrolne, które neutrony pochłaniają i dzięki temu zmniejszają moc reaktora. W praktyce chodzi więc nie o uruchomienie reakcji, ale o jej precyzyjne wyważenie.
Warto też pamiętać o jednej rzeczy, która często umyka w uproszczeniach: reaktor nie jest źródłem prądu. Jest źródłem ciepła. Dopiero z tego ciepła buduje się cały dalszy ciąg przemiany energii. To prowadzi nas do samego obiegu elektrowni.

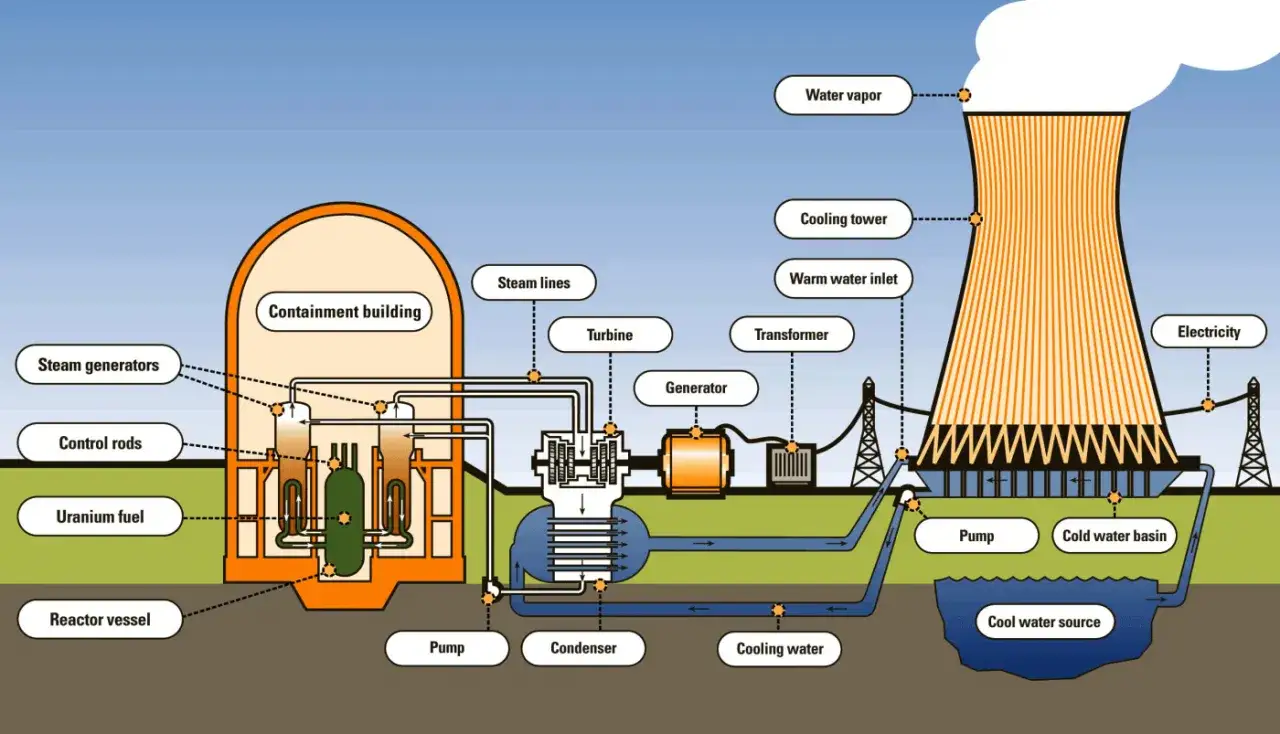

Od ciepła do prądu krok po kroku
Proces można opisać bardzo prosto, ale każdy krok ma znaczenie. Ja widzę to tak:
- W rdzeniu reaktora zachodzi kontrolowane rozszczepienie jąder i powstaje bardzo dużo ciepła.
- Chłodziwo odbiera to ciepło z prętów paliwowych i transportuje je dalej.
- W elektrowniach z obiegiem PWR ciepło przechodzi do drugiego obiegu przez wytwornicę pary.
- Woda w drugim obiegu zamienia się w parę pod wysokim ciśnieniem.
- Para napędza turbinę, a turbina obraca generator wytwarzający energię elektryczną.
- Para jest potem skraplana i wraca do obiegu, żeby cały cykl mógł zacząć się od nowa.
To rozwiązanie jest bardzo podobne do klasycznej elektrowni cieplnej, z tą różnicą, że źródłem ciepła nie jest spalanie paliwa, tylko energia z rozszczepienia jąder. Właśnie dlatego sprawność elektryczna elektrowni jądrowych wynosi zwykle około 33%. Innymi słowy, z każdej trzech jednostek energii cieplnej mniej więcej jedna trafia do sieci jako prąd, a resztę trzeba odprowadzić w chłodzeniu. To nie jest wada jednego konkretnego projektu, tylko cecha całej rodziny elektrowni cieplnych.
Najważniejszy wniosek jest prosty: elektrownia jądrowa działa wtedy dobrze, gdy potrafi szybko i stabilnie odbierać ciepło z rdzenia, a potem bezpiecznie zamieniać je w parę. Gdy to rozumiemy, łatwiej ocenić, dlaczego kwestie bezpieczeństwa są tu tak mocno rozbudowane.
Dlaczego to nie jest zwykły kocioł z uranem
Przy pracy reaktora liczy się nie tylko sama reakcja jądrowa, ale przede wszystkim kontrola temperatury i izolacja materiału promieniotwórczego. W nowoczesnych elektrowniach bezpieczeństwo jest zbudowane warstwowo. Zaczyna się od samego paliwa, przechodzi przez koszulki prętów paliwowych, dalej przez zbiornik reaktora i obudowę bezpieczeństwa, a kończy na systemach awaryjnego chłodzenia. Jeśli jedna warstwa nie spełni swojej roli, kolejne mają przejąć ochronę.
W praktyce oznacza to także, że woda z obiegu pierwotnego nie opuszcza budynku reaktora. To jeden z powodów, dla których taka elektrownia nie działa jak otwarty układ grzewczy. Nawet po wyłączeniu reakcji łańcuchowej reaktor nadal wymaga chłodzenia, bo paliwo przez pewien czas oddaje tzw. ciepło powyłączeniowe. To właśnie ten etap jest dla inżynierów tak ważny: nie samo zatrzymanie reakcji, ale utrzymanie kontroli nad tym, co dzieje się później.
Jeśli chodzi o promieniowanie, dane dotyczące pracujących elektrowni są często zaskakujące dla osób, które kojarzą atom wyłącznie z zagrożeniem. Według danych administracji publicznej roczna dawka dla osoby mieszkającej w pobliżu pracującej elektrowni to około 3-5 µSv, podczas gdy naturalne promieniowanie tła w Polsce wynosi średnio około 4,86 mSv rocznie. Różnica jest ogromna, ale nie oznacza to, że można lekceważyć bezpieczeństwo. Oznacza po prostu, że bezpieczeństwo w energetyce jądrowej jest projektowane wielowarstwowo i bardzo rygorystycznie.
Po takim obrazie łatwo przejść do kolejnego pytania: czy wszystkie elektrownie jądrowe pracują tak samo, czy są między nimi istotne różnice?
Jak różnią się PWR, BWR i inne popularne układy
Najczęściej porównuje się dwa rozwiązania: PWR i BWR. W obu przypadkach podstawowa zasada jest ta sama, ale różni się sposób, w jaki woda zamienia się w parę i jak oddziela się obieg reaktorowy od turbiny.
| Typ układu | Gdzie powstaje para | Co dzieje się w rdzeniu | Dlaczego to ważne |
|---|---|---|---|
| PWR | W wytwornicy pary, poza rdzeniem | Woda w obiegu pierwotnym odbiera ciepło pod wysokim ciśnieniem | Obieg turbiny jest oddzielony od obiegu reaktorowego, co upraszcza ochronę przed promieniowaniem |
| BWR | Bezpośrednio w rdzeniu reaktora | Woda częściowo wrze wewnątrz reaktora | Mniej elementów pośrednich, ale inna organizacja zabezpieczeń i pracy turbiny |
| Inne konstrukcje | Zależnie od projektu | Różne chłodziwa i moderatory | Zasada pozostaje ta sama: kontrolowana reakcja i skuteczny odbiór ciepła |
Jeśli ktoś patrzy tylko na schemat, może odnieść wrażenie, że różnice są kosmetyczne. W rzeczywistości to ważne decyzje inżynieryjne, bo wpływają na układ bezpieczeństwa, konserwację, koszt budowy i sposób pracy całego bloku. Dla zrozumienia samego działania najistotniejsze jest jednak to, że niezależnie od wariantu energia cieplna z reaktora ma zawsze trafić do turbiny w sposób kontrolowany.
Gdy rozumie się te różnice, naturalnie pojawia się kolejne pytanie: co dzieje się z paliwem, kiedy przestaje nadawać się do dalszej pracy?
Co dzieje się z wypalonym paliwem
Zużyte paliwo nie znika i nie staje się od razu „zimne”. Po wyjęciu z rdzenia nadal wydziela ciepło oraz promieniowanie, dlatego trafia najpierw do basenów chłodzących. To etap konieczny, bo pozwala bezpiecznie odprowadzać ciepło i stopniowo obniżać poziom promieniowania. W praktyce takie mokre składowanie trwa zwykle co najmniej 9-12 miesięcy, a często dłużej.
Dopiero później paliwo może trafić do pojemników suchych albo do dalszego etapu zagospodarowania, zależnie od polityki danego kraju. Nie wszędzie robi się to tak samo, ale zasada jest wspólna: najpierw chłodzenie, potem izolacja, a dopiero potem decyzja o dalszym postępowaniu. To ważne, bo odpad promieniotwórczy w energetyce jądrowej nie jest kwestią poboczną. Jest częścią projektu od pierwszego dnia.
Właśnie tutaj najlepiej widać, że elektrownia jądrowa nie jest technologią „uruchom i zapomnij”. To system, który wymaga planowania przez cały cykl życia paliwa, od dostawy do rdzenia aż po końcowe składowanie.
Co ten sposób wytwarzania energii oznacza dla Polski
W polskich warunkach największą zaletą atomu jest stabilność dostaw energii. Elektrownia jądrowa może pracować niezależnie od pogody, więc nie zachowuje się jak fotowoltaika czy wiatr, które zależą od warunków atmosferycznych. Ja patrzę na to nie jak na konkurencję dla OZE, ale jak na element większego układu. OZE zmniejszają emisyjność i poprawiają elastyczność systemu, a atom może dostarczać moc wtedy, gdy produkcja z wiatru i słońca spada.
Jednocześnie trzeba uczciwie powiedzieć o ograniczeniach. To technologia kosztowna, długo budowana i wymagająca bardzo dobrego zarządzania projektem. Nie rozwiązuje sama wszystkich problemów energetyki, bo nadal potrzebuje sieci, chłodzenia, zaplecza serwisowego i sensownego miejsca w miksie. Najlepiej działa wtedy, gdy jest zaprojektowana jako stabilny filar obok źródeł odnawialnych i magazynów energii.
Właśnie dlatego w debacie o energetyce warto patrzeć nie na hasła, tylko na funkcję, jaką dana technologia ma pełnić w systemie. W przypadku atomu tą funkcją jest moc przewidywalna, niskoemisyjna i dostępna przez większość czasu, a nie zastępowanie wszystkich innych źródeł jednym ruchem.
Co naprawdę trzyma cały układ w ryzach
Najkrótszy uczciwy opis jest taki: reaktor wytwarza ciepło, układ chłodzenia je odbiera, turbina zamienia je w ruch, a generator w prąd. Kiedy rozumie się już, jak działa elektrownia jądrowa, dużo łatwiej oddzielić technikę od mitów i zobaczyć, że sednem nie jest sam „atom”, tylko kontrola nad energią, temperaturą i bezpieczeństwem.
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby taka: przy ocenie atomu nie patrzy się wyłącznie na emisje czy samą moc bloku. Liczy się też stabilność systemu, sposób chłodzenia, plan dla paliwa po użyciu i to, czy całość pasuje do krajowego miksu energetycznego. Dopiero wtedy widać, że energetyka jądrowa nie jest tematem abstrakcyjnym, tylko bardzo konkretną odpowiedzią na pytanie, skąd brać prąd wtedy, gdy system potrzebuje niezawodnego źródła mocy.
