Bezpieczeństwo jest najważniejsze, dlatego każdy etap powinien być przeprowadzony z należytą starannością. Oprócz samego podłączenia, omówimy również, jak przeprowadzić testy po zakończeniu instalacji, aby upewnić się, że wszystko działa zgodnie z normami. Dzięki temu unikniesz problemów w przyszłości i zapewnisz sobie oraz innym użytkownikom bezpieczeństwo.
Najważniejsze informacje:
- Przed rozpoczęciem pracy należy wyłączyć zasilanie i zabezpieczyć miejsce pracy.
- Wybór odpowiednich narzędzi i materiałów jest kluczowy dla prawidłowego wykonania instalacji.
- Podczas podłączania rozdzielni, ważne jest zapewnienie wentylacji oraz prawidłowe mocowanie na ścianie.
- Każdy obwód powinien być zabezpieczony przez urządzenia ochronne, takie jak wyłączniki nadprądowe (MCB).
- Po zakończeniu instalacji należy przeprowadzić testy ciągłości przewodów oraz inspekcję przez wykwalifikowanego elektryka.
Jak przygotować się do podłączenia rozdzielni elektrycznej z zachowaniem bezpieczeństwa
Bezpieczne podłączenie rozdzielni elektrycznej zaczyna się od starannych przygotowań. Przed przystąpieniem do pracy, kluczowe jest, aby upewnić się, że zasilanie jest wyłączone. Dobrze zorganizowane miejsce pracy, w którym nie ma zbędnych przeszkód, zwiększa bezpieczeństwo i komfort podczas instalacji. Pamiętaj, że odpowiednie przygotowanie to podstawa, która pozwoli uniknąć niebezpieczeństw związanych z pracą z elektrycznością.
Ważne jest również, aby mieć pod ręką wszystkie niezbędne narzędzia i materiały. Zastosowanie rozdzielni elektrycznej, która jest już złożona, może znacznie uprościć proces. Zazwyczaj dla domów jednorodzinnych rozdzielnie mają od 24 do 36 modułów, co powinno być dostosowane do złożoności instalacji elektrycznej. Posiadanie odpowiednich narzędzi, takich jak wkrętaki, kombinerki, multimetru, a także materiałów takich jak przewody i złączki, jest kluczowe dla sprawnego i bezpiecznego podłączenia.
Wyłączenie zasilania i zabezpieczenie miejsca pracy
Aby rozpocząć instalację, pierwszym krokiem jest wyłączenie zasilania w miejscu, gdzie będziesz pracować. Użyj odpowiedniego wyłącznika, aby upewnić się, że cała energia elektryczna jest odcięta. Po wyłączeniu zasilania, warto oznaczyć obszar pracy, aby nikt przypadkowo nie włączył prądu podczas instalacji. Zabezpieczenie miejsca pracy to kluczowy element, który pozwala na bezpieczne wykonanie wszystkich niezbędnych działań.
- Upewnij się, że główny wyłącznik jest w pozycji OFF.
- Oznacz miejsce pracy, aby uniknąć przypadkowego włączenia zasilania.
- Sprawdź, czy w pobliżu nie ma żadnych niebezpiecznych przedmiotów, które mogłyby utrudnić pracę.
Wybór odpowiednich narzędzi i materiałów do instalacji
Przygotowanie do podłączenia rozdzielni elektrycznej wymaga wyboru odpowiednich narzędzi i materiałów. Kluczowe jest, aby mieć pod ręką wszystkie niezbędne akcesoria, które ułatwią cały proces. Do podstawowych narzędzi należą: wkrętaki, które są niezbędne do mocowania elementów, kombinerki do cięcia i wyginania przewodów oraz multimetr do sprawdzania ciągłości obwodów. Dobrze jest również mieć izolację i taśmę elektryczną, które są niezbędne do zabezpieczania połączeń elektrycznych.
Wybór odpowiednich materiałów ma kluczowe znaczenie dla bezpieczeństwa i funkcjonalności instalacji. Zastosowanie przewodów o odpowiedniej grubości zapewnia, że nie będą one przeciążone, co mogłoby prowadzić do przegrzewania i pożaru. Dobrze jest również korzystać z gotowych rozdzielni, które są już zmontowane i przetestowane, co znacznie upraszcza cały proces. W przypadku instalacji w domach jednorodzinnych, rozdzielnie zazwyczaj mają od 24 do 36 modułów, co powinno być dostosowane do złożoności systemu elektrycznego.
| Narzędzie/ Materiał | Opis |
| Wkrętaki | Używane do mocowania elementów rozdzielni. |
| Kombinerki | Do cięcia i wyginania przewodów. |
| Multimetr | Do sprawdzania ciągłości obwodów i napięcia. |
| Izolacja i taśma elektryczna | Do zabezpieczania połączeń elektrycznych. |
| Gotowe rozdzielnie | Ułatwiają instalację, są przetestowane i gotowe do użycia. |
Montaż rozdzielni na ścianie i zapewnienie wentylacji
Podczas montażu rozdzielni elektrycznej kluczowe jest zapewnienie odpowiedniego miejsca oraz wentylacji. Rozdzielnia powinna być zamontowana na solidnej ścianie, w miejscu, które jest łatwo dostępne do codziennego użytku oraz konserwacji. Ważne jest, aby nie umieszczać jej w zamkniętych przestrzeniach, gdzie ciepło mogłoby się gromadzić. Wentylacja jest istotna, aby uniknąć przegrzewania się urządzeń, co może prowadzić do ich uszkodzenia lub, w najgorszym przypadku, do pożaru.
Warto również pamiętać, że rozdzielnia powinna być zamontowana na wysokości, która umożliwia łatwy dostęp, ale jednocześnie jest poza zasięgiem dzieci i zwierząt. Zastosowanie odpowiednich uchwytów montażowych oraz wkrętów, które są dostosowane do rodzaju ściany, zapewni stabilność i bezpieczeństwo całej instalacji. Dobrze zamontowana rozdzielnia to podstawa, która pozwoli na efektywne i bezpieczne korzystanie z instalacji elektrycznej.

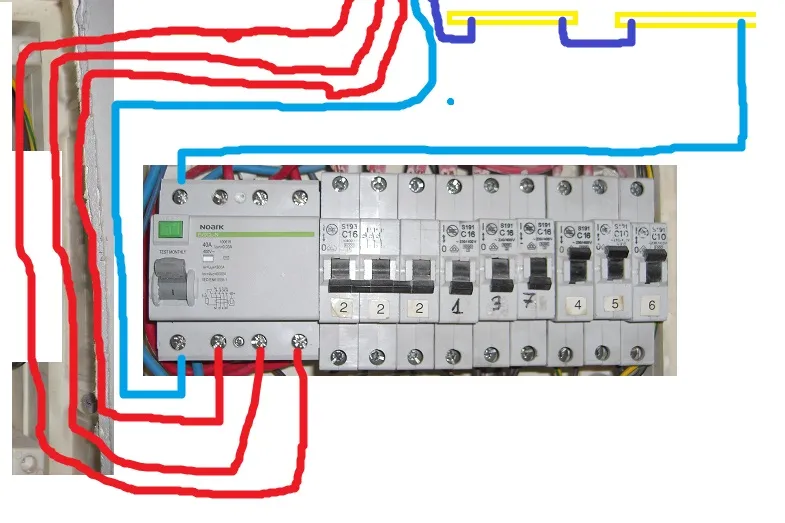

Podłączenie głównego zasilania i przewodów do rozdzielni
Podłączenie głównego zasilania do rozdzielni elektrycznej jest kluczowym etapem w całym procesie. Należy zacząć od podłączenia głównego przewodu zasilającego z licznika energii do odpowiednich terminali w rozdzielni. Zazwyczaj przewód ten łączy się z górnymi lub dolnymi zaciskami, w zależności od modelu rozdzielni. Ważne jest, aby przewody były dobrze zabezpieczone i odpowiednio zaizolowane, aby uniknąć zwarć.
Po podłączeniu głównego zasilania, należy przystąpić do podłączenia przewodów wyjściowych, które prowadzą do poszczególnych obwodów. Każdy z przewodów fazowych (L1, L2, L3) powinien być podłączony do odpowiednich terminali na rozdzielni, a każdy obwód musi być zabezpieczony przez urządzenia ochronne, takie jak miniaturowe wyłączniki nadprądowe (MCB). Zbalansowanie obciążenia pomiędzy fazami jest kluczowe dla zapewnienia stabilności i bezpieczeństwa całego systemu elektrycznego.
Jak unikać najczęstszych błędów podczas podłączania rozdzielni
Podczas podłączania rozdzielni elektrycznej istnieje wiele częstych błędów, które mogą prowadzić do poważnych problemów. Właściwe zrozumienie tych błędów i ich konsekwencji jest kluczowe dla zapewnienia bezpieczeństwa i efektywności instalacji. Na przykład, jednym z najczęściej popełnianych błędów jest niewłaściwe podłączenie przewodów, co może prowadzić do zwarć lub uszkodzenia sprzętu. Dodatkowo, niezbalansowane obciążenie pomiędzy fazami może skutkować przegrzewaniem się przewodów i awarią całego systemu. Dlatego ważne jest, aby dokładnie sprawdzić każdy etap instalacji.
Innym istotnym błędem jest ignorowanie zabezpieczeń, takich jak wyłączniki różnicowoprądowe (RCD) oraz odpowiednie zabezpieczenia przeciążeniowe. Brak tych elementów może zwiększyć ryzyko porażenia prądem lub pożaru. Aby uniknąć tych problemów, zaleca się dokładne sprawdzenie wszystkich połączeń oraz użycie odpowiednich narzędzi do pomiaru ciągłości obwodów. Warto również skorzystać z pomocy specjalisty, aby upewnić się, że instalacja jest zgodna z obowiązującymi normami i przepisami.
Błędy przy podłączeniu przewodów neutralnych i uziemiających
Podczas instalacji rozdzielni elektrycznej, prawidłowe podłączenie przewodów neutralnych i uziemiających jest kluczowe dla bezpieczeństwa całego systemu. Niewłaściwe połączenie tych przewodów może prowadzić do poważnych problemów, takich jak przegrzewanie lub zwarcia. Ważne jest, aby przewód neutralny był podłączony do odpowiedniego zacisku na rozdzielni, a przewód uziemiający do busbarów ochronnych. Upewnij się, że przewody te nie stykają się ze sobą, aby uniknąć niebezpiecznych sytuacji. Regularne kontrole i testy połączeń mogą pomóc w zapobieganiu problemom związanym z instalacją elektryczną.
Jak zbalansować obciążenie w instalacji elektrycznej
Balansowanie obciążenia w instalacji elektrycznej jest kluczowe dla zapewnienia efektywności i bezpieczeństwa systemu. Aby to osiągnąć, należy rozdzielić obciążenie równomiernie pomiędzy wszystkie dostępne fazy. W przypadku typowych instalacji trójfazowych, obciążenie powinno być rozłożone na trzy fazy (L1, L2, L3), co pozwala uniknąć przeciążenia pojedynczej fazy. Monitorowanie obciążenia za pomocą odpowiednich narzędzi, takich jak amperomierze, pomoże w identyfikacji ewentualnych nierównomiernych rozkładów.
Warto również pamiętać, że zbalansowane obciążenie przyczynia się do dłuższej żywotności urządzeń elektrycznych oraz zmniejsza ryzyko przegrzewania się przewodów. Aby skutecznie zbalansować obciążenie, można rozważyć podział urządzeń na różne obwody, co umożliwi lepsze zarządzanie ich pracą. Regularne przeglądy instalacji oraz pomiary obciążenia są kluczowe dla utrzymania optymalnej wydajności systemu elektrycznego.
Jak przeprowadzić testy po zakończeniu podłączenia rozdzielni
Po zakończeniu instalacji rozdzielni elektrycznej, istotne jest przeprowadzenie testów, aby upewnić się, że system działa prawidłowo i bezpiecznie. Pierwszym krokiem jest sprawdzenie ciągłości przewodów za pomocą multimetru, co pozwala na wykrycie ewentualnych uszkodzeń lub przerw w obwodzie. Należy również zweryfikować, czy wszystkie połączenia są dobrze zabezpieczone i odpowiednio zaizolowane, aby uniknąć zwarć.
Ważnym elementem testowania jest również pomiar rezystancji uziemienia, który powinien wynosić mniej niż 10 omów. Taki wynik zapewnia, że system uziemiający działa prawidłowo i spełnia normy bezpieczeństwa. Zaleca się, aby po zakończeniu testów całą instalację sprawdził wykwalifikowany elektryk, co zapewni zgodność z przepisami oraz bezpieczeństwo użytkowników.Jak wykorzystać inteligentne technologie w rozdzielniach elektrycznych
W dzisiejszych czasach, inteligentne technologie stają się coraz bardziej popularne w systemach elektrycznych, w tym w rozdzielniach. Integracja rozdzielni elektrycznej z systemem zarządzania energią pozwala na monitorowanie obciążenia w czasie rzeczywistym oraz automatyczne dostosowywanie pracy urządzeń, co zwiększa efektywność energetyczną. Dzięki zastosowaniu czujników i aplikacji mobilnych, użytkownicy mogą zdalnie kontrolować i optymalizować zużycie energii, co przyczynia się do obniżenia kosztów i ochrony środowiska.
Dodatkowo, implementacja systemów alarmowych w rozdzielniach elektrycznych pozwala na szybką reakcję w przypadku wykrycia nieprawidłowości, takich jak przeciążenie czy zwarcie. Takie rozwiązania nie tylko zwiększają bezpieczeństwo, ale również wydłużają żywotność urządzeń elektrycznych. W miarę rozwoju technologii, warto rozważyć inwestycję w inteligentne rozdzielnie, które nie tylko spełniają standardowe funkcje, ale również oferują zaawansowane możliwości zarządzania energią.
