Gdy falownik, licznik energii albo pompa pracuje w oddalonym obiekcie, sama automatyka lokalna nie wystarcza. Potrzebny jest jeszcze pewny kanał komunikacji, który prześle pomiary, alarmy i polecenia do systemu nadrzędnego. Karta telemetryczna pełni właśnie taką funkcję, a w tym artykule wyjaśniam, jak działa, z czym ją połączyć, gdzie sprawdza się najlepiej i na co uważać przy wyborze.
Najważniejsze decyzje dotyczą transmisji, zasilania i integracji
- Główne zadanie: zdalne przesyłanie pomiarów, alarmów i poleceń sterujących.
- Najczęstsza technologia: sieć komórkowa 4G, LTE-M lub NB-IoT, zależnie od urządzenia i zasięgu.
- Interfejsy lokalne: RS-485 z Modbus RTU, wejścia cyfrowe, analogowe oraz liczniki impulsów.
- W energetyce: rozwiązanie wspiera monitoring falowników, liczników, magazynów energii i instalacji pomp ciepła.
- Największy błąd: dobór samej karty SIM bez sprawdzenia kompatybilności modemu, anteny i platformy chmurowej.
Co naprawdę oznacza karta telemetryczna w automatyce

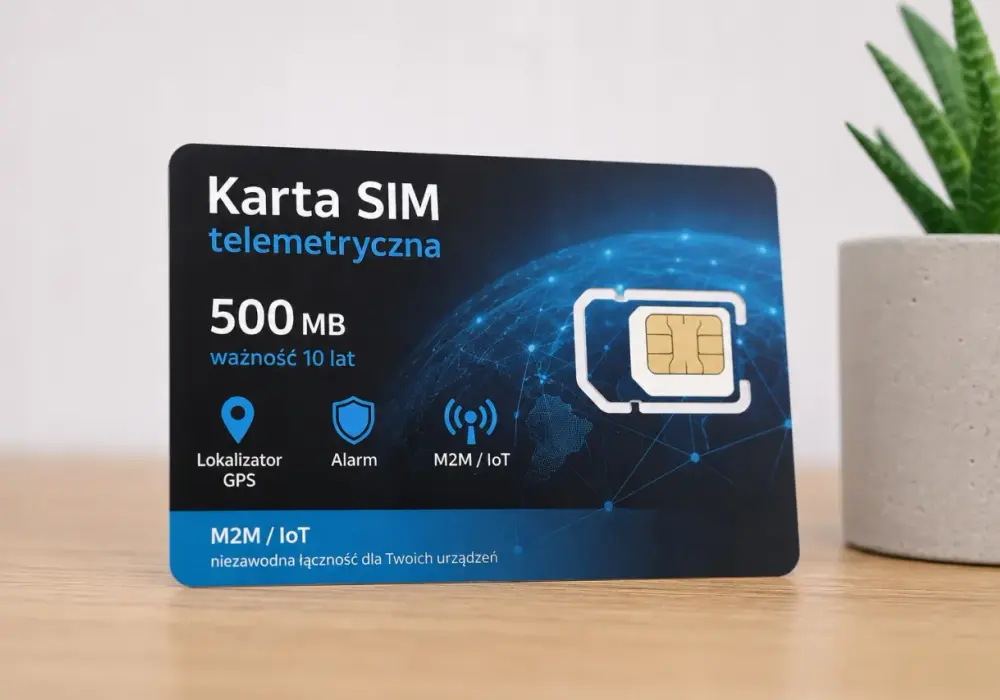

W praktyce pod tym określeniem kryją się dwa różne elementy. Najczęściej chodzi o kartę SIM typu M2M lub IoT, przeznaczoną do komunikacji urządzeń z siecią komórkową. Czasem jednak producenci nazywają tak również kartę komunikacyjną albo moduł rozszerzeń montowany wewnątrz sterownika.
W przypadku zdalnego monitoringu energii interesuje nas przede wszystkim pierwsze znaczenie. SIM umieszczona w modemie telemetrycznym pozwala przesłać dane z licznika lub sterownika do serwera, aplikacji albo systemu SCADA. Sama karta nie wykonuje pomiarów i nie steruje urządzeniem. Jest łącznikiem komunikacyjnym, a całą logikę realizuje moduł telemetryczny, sterownik PLC lub rejestrator danych.
Typowy tor działania wygląda prosto. Czujnik lub licznik zbiera informację, sterownik ją interpretuje, modem nawiązuje połączenie z operatorem, a dane trafiają do platformy nadzorczej. W drugą stronę można przesłać komendę, na przykład zmienić tryb pracy pompy, zrestartować urządzenie albo ograniczyć moc falownika.
Jak przebiega transmisja danych z odległego urządzenia
Najpierw trzeba rozdzielić komunikację lokalną od komunikacji zdalnej. Po stronie obiektu urządzenia często łączą się przez RS-485 i protokół Modbus RTU. Dopiero moduł telemetryczny zamienia te dane na pakiety przesyłane przez sieć komórkową do serwera.
W prostym układzie wystarczy cykliczny odczyt kilku parametrów. Przy pomiarze co 5 minut powstaje 288 rekordów na dobę, czyli około 8640 rekordów w miesiącu. To niewielki wolumen, ale sytuacja zmienia się, gdy system wysyła dodatkowo alarmy, dane jakości energii, przebiegi chwilowe albo zdjęcia z urządzeń kontrolnych.
| Element systemu | Rola | Na co zwrócić uwagę |
|---|---|---|
| Czujnik lub licznik | Zbiera pomiary | Zakres pomiarowy, dokładność, protokół komunikacyjny |
| Sterownik lub rejestrator | Przetwarza i zapisuje dane | Pamięć lokalna, harmonogram odczytów, obsługa alarmów |
| Modem telemetryczny | Łączy obiekt z siecią komórkową | Obsługiwane pasma, 4G, LTE-M, NB-IoT, antena |
| Karta SIM M2M | Zapewnia dostęp do transmisji | Roaming krajowy, prywatny APN, limit danych, zarządzanie kartami |
| Serwer lub chmura | Prezentuje dane i przyjmuje polecenia | API, MQTT, Modbus TCP, alarmy, historia pomiarów |
Warto sprawdzić, czy urządzenie przechowuje dane podczas chwilowej utraty zasięgu. Pamięć lokalna i retransmisja są bardzo ważne, ponieważ nawet dobry operator nie zapewni ciągłej łączności w piwnicy, metalowej szafie albo na leśnej przepompowni.
Gdzie takie rozwiązanie daje największą wartość
W energetyce i fotowoltaice transmisja komórkowa sprawdza się tam, gdzie nie ma stałego internetu albo doprowadzenie go byłoby nieopłacalne. Dotyczy to między innymi farm PV, rozproszonych instalacji prosumenckich, magazynów energii, stacji ładowania i obiektów technicznych.
Monitoring instalacji fotowoltaicznej
Moduł może odczytywać produkcję energii, napięcia, prądy, temperaturę falownika i komunikaty awaryjne. Dla właściciela oznacza to szybszą reakcję na spadek uzysku lub wyłączenie falownika, zanim problem przełoży się na większą stratę energii.
Zdalne sterowanie pompą ciepła i magazynem energii
W tym zastosowaniu sama obserwacja nie zawsze wystarcza. System może wysłać polecenie zmiany harmonogramu, ograniczenia mocy ładowania albo przełączenia trybu pracy. Trzeba jednak zachować ostrożność, ponieważ zdalne sterowanie urządzeniem dużej mocy wymaga poprawnych blokad i lokalnych zabezpieczeń.
Liczniki, wodociągi i rozproszone punkty pomiarowe
Interfejs RS-485 i Modbus pozwalają połączyć wiele urządzeń z jednym rejestratorem. Tak pracują układy do monitorowania energii, przepływu, ciśnienia, temperatury czy poziomu wody. Największą korzyścią jest ograniczenie wizyt serwisowych, ale tylko wtedy, gdy dane są odpowiednio opisane i łatwe do interpretacji.
Z mojego punktu widzenia największą różnicę robi nie sama liczba parametrów, lecz dobrze ustawione alarmy. Powiadomienie o zaniku zasilania, przegrzaniu lub braku komunikacji często ma większą wartość niż rozbudowany wykres oglądany raz w miesiącu.
Jak wybrać kartę i modem do konkretnego obiektu
Dobór zaczynam od warunków pracy, a nie od ceny abonamentu. Najpierw sprawdzam, jakie urządzenia mają być podłączone, jak często mają wysyłać dane i czy system będzie tylko monitorował, czy również sterował.
Technologia sieciowa
Do typowych pomiarów wystarczy 4G lub rozwiązanie obsługujące LTE-M albo NB-IoT. Technologie niskiego poboru energii dobrze pasują do urządzeń bateryjnych, natomiast klasyczny modem 4G będzie bardziej uniwersalny przy częstej transmisji i zdalnym sterowaniu.
Nie zakładam, że każda karta zadziała w każdym modemie. Trzeba sprawdzić obsługiwane pasma, rodzaj SIM, APN oraz wymagania operatora. W obiekcie o słabym sygnale przydatna bywa antena zewnętrzna, ale jej montaż powinien uwzględniać długość przewodu i ochronę przeciwprzepięciową.
Rodzaj transmisji
Dane można wysyłać przez MQTT, HTTPS, FTP, SMS albo dedykowany protokół producenta. MQTT jest lekkim protokołem publikowania komunikatów, często używanym w systemach IoT. SMS przydaje się jako kanał awaryjny, lecz nie powinien być podstawą rozbudowanego monitoringu, ponieważ przy wielu urządzeniach szybko rosną koszty i trudność zarządzania.
Przeczytaj również: Fotowoltaika off-grid - jak dobrać i ile kosztuje?
Parametry techniczne
- Wejścia i wyjścia: sprawdź, czy potrzebujesz wejść analogowych 0-10 V, 4-20 mA, cyfrowych lub wyjść przekaźnikowych.
- RS-485: upewnij się, że urządzenie obsługuje właściwy wariant Modbus i liczbę podłączanych liczników.
- Zasilanie: zweryfikuj napięcie 12 V, 24 V DC albo 230 V AC oraz pobór energii w trybie czuwania.
- Odporność środowiskowa: w rozdzielni zewnętrznej potrzebna jest obudowa o odpowiednim IP i zakres temperatur zgodny z lokalizacją.
- Aktualizacje: wybierz urządzenie, które pozwala zdalnie aktualizować konfigurację i oprogramowanie.
Abonament IoT zwykle kosztuje mniej niż standardowa oferta telefoniczna, ale cena zależy od transferu, liczby kart, prywatnej sieci APN i poziomu wsparcia. Przy małym monitoringu najważniejszy jest niski koszt stały, natomiast przy kilkudziesięciu obiektach bardziej liczy się centralne zarządzanie kartami i diagnostyka.
Najczęstsze błędy i realne ograniczenia
Pierwszy błąd to traktowanie transmisji jako elementu, który można dobrać na końcu. Gdy urządzenie stoi w miejscu o słabym zasięgu, najlepsza platforma chmurowa nie rozwiąże problemu. Przed zakupem warto wykonać pomiar sygnału w miejscu montażu, a nie tylko sprawdzić mapę operatora.
Drugi problem stanowi brak bufora danych. Jeśli modem straci połączenie, odczyty mogą bezpowrotnie zniknąć. W instalacji energetycznej oznacza to lukę w historii produkcji albo brak informacji o momencie wystąpienia awarii.
Trzeci błąd dotyczy bezpieczeństwa. Hasło zapisane w instrukcji, otwarty port zdalnego dostępu i brak szyfrowania mogą narazić automatykę na nieautoryzowane działania. Zdalne sterowanie powinno być ograniczone uprawnieniami, a krytyczne funkcje powinny mieć lokalne warunki bezpieczeństwa.
Trzeba też pamiętać, że karta SIM nie zastępuje sterownika. Nie poprawi błędnie skonfigurowanego Modbus, nie naprawi wadliwego czujnika i nie zagwarantuje poprawnych danych, jeśli zegar urządzenia jest rozregulowany. W praktyce najwięcej czasu traci się właśnie na niedopasowanie adresów rejestrów, jednostek i częstotliwości odczytu.
Co sprawdzić przed uruchomieniem systemu
Przed montażem przygotowuję krótką listę kontrolną. Pozwala uniknąć sytuacji, w której sprzęt jest już w szafie, ale nie da się go poprawnie skonfigurować.
- Sprawdź zasięg i stabilność sieci w miejscu instalacji.
- Potwierdź zgodność karty SIM z modemem oraz aktywność usługi transmisji danych.
- Ustal adresy urządzeń, prędkość transmisji i rejestry Modbus.
- Skonfiguruj lokalny zapis danych na wypadek utraty łączności.
- Ustaw alarmy dla zaniku zasilania, braku komunikacji i przekroczenia parametrów.
- Przetestuj zarówno wysyłanie pomiarów, jak i bezpieczne przyjmowanie poleceń.
- Zabezpiecz obudowę, antenę i przewody przed wilgocią, przepięciami oraz dostępem osób postronnych.
Dobrą praktyką jest uruchomienie pilotażowe na jednym obiekcie przez co najmniej kilka dni. W tym czasie można sprawdzić, czy dane docierają regularnie, czy znaczniki czasu są poprawne i czy alarmy nie generują fałszywych powiadomień.
Najlepsza telemetria zaczyna się od dobrego scenariusza
Najdroższy moduł nie zapewni wartości, jeśli system nie odpowiada na konkretne pytanie. Przed zakupem zapisuję więc, jakie decyzje mają wynikać z danych: kiedy wysłać serwisanta, kiedy ograniczyć moc, kiedy przełączyć źródło zasilania i jaki poziom odchylenia uznać za alarm.
Dla małej instalacji wystarczy często prosty rejestrator z łącznością 4G, RS-485 i aplikacją internetową. Przy większej liczbie obiektów lepiej od razu zaplanować standaryzację urządzeń, prywatny APN, bufor danych i centralny system alarmowy. To właśnie te elementy decydują, czy telemetria będzie wygodnym narzędziem, czy kolejnym źródłem technicznych problemów.
W automatyce zdalna transmisja ma sens wtedy, gdy prowadzi do szybszej reakcji, mniejszej liczby wyjazdów i lepszego wykorzystania energii. Samą kartę lub modem traktuję więc jako część większego układu, w którym równie ważne są pomiary, logika sterowania, bezpieczeństwo i sposób prezentacji danych.
