W magazynowaniu energii liczy się nie tylko pojemność akumulatora, ale też to, jak zachowuje się jego napięcie w spoczynku, podczas ładowania i pod obciążeniem. To właśnie od tego zależy, czy odczyt z multimetru naprawdę mówi coś o stanie baterii, czy tylko pokazuje chwilowy efekt pracy instalacji. Poniżej rozkładam temat na praktyczne części: od prostych wartości dla 12 V, przez układy 24 V i 48 V, aż po LiFePO4, w którym napięcie trzeba interpretować ostrożniej.
Najwięcej mówi napięcie zmierzone we właściwym momencie i porównane z typem akumulatora
- W akumulatorach kwasowo-ołowiowych 12 V napięcie spoczynkowe 12,7-12,8 V zwykle oznacza pełne naładowanie.
- W okolicach 12,2 V bateria ma mniej więcej połowę energii, a 11,8 V i mniej to już głębokie rozładowanie.
- Podczas ładowania AGM i wielu baterii żelowych standardem są zwykle 14,4-14,8 V w fazie ładowania oraz 13,5-13,8 V w podtrzymaniu.
- LiFePO4 ma znacznie bardziej płaską charakterystykę, więc sam pomiar napięcia daje tylko orientacyjny obraz stanu naładowania.
- Pomiar ma sens dopiero po odłączeniu ładowania i odczekaniu, aż bateria się ustabilizuje.

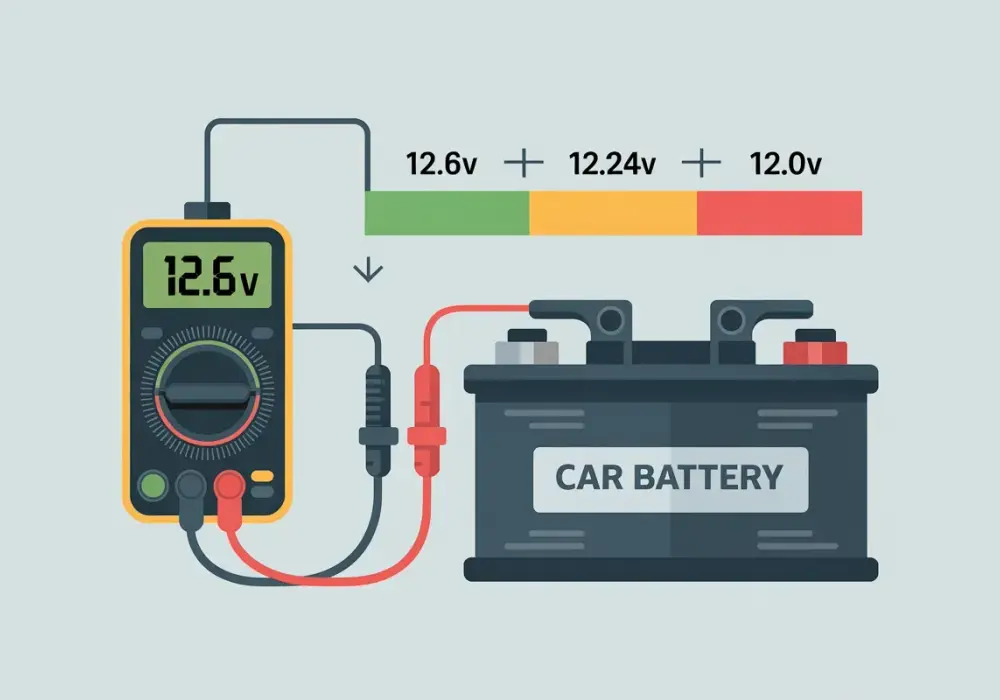

Jak czytać napięcie akumulatora bez błędnych wniosków
Ja zawsze zaczynam od jednego pytania: czy akumulator odpoczywał, czy właśnie pracował. To ważniejsze niż sam numer na ekranie, bo napięcie w trakcie ładowania albo pod obciążeniem potrafi mocno odbiegać od stanu faktycznego. W praktyce warto rozdzielić trzy sytuacje: pomiar spoczynkowy, pomiar podczas ładowania i pomiar pod obciążeniem.
- Napięcie spoczynkowe to pomiar wykonany po odłączeniu ładowarki i większych odbiorników. To najlepszy punkt odniesienia dla tabeli SoC, czyli stanu naładowania.
- Napięcie podczas ładowania jest wyższe, bo ładowarka celowo podnosi je do poziomu potrzebnego do uzupełnienia energii.
- Napięcie pod obciążeniem spada, bo akumulator oddaje prąd do falownika, pompy, oświetlenia albo rozruchu urządzenia.
Jeżeli ktoś patrzy tylko na odczyt z aplikacji regulatora albo falownika, bardzo łatwo o błędny wniosek. Ten sam akumulator może pokazać 13,8 V podczas ładowania, a po odłączeniu źródła energii zejść do 12,6 V i dopiero wtedy pokazać swój rzeczywisty poziom. To właśnie ten porządek pomiaru pozwala sensownie korzystać z tabeli napięć, a nie zgadywać na oko. Z takim punktem odniesienia można już przejść do konkretów dla klasycznego 12 V.
Tabela napięć dla akumulatora kwasowo-ołowiowego 12 V
W materiałach producentów takich jak Trojan Battery i Crown Battery pełne naładowanie 12 V po odpoczynku zwykle wypada w okolicach 12,6-12,8 V. Poniższa tabela pokazuje praktyczne wartości dla akumulatora kwasowo-ołowiowego po ustabilizowaniu napięcia, czyli bez ładowarki i bez większego obciążenia.
| Stan naładowania | Napięcie spoczynkowe 12 V | Co to oznacza w praktyce |
|---|---|---|
| 100% | 12,73 V | Akumulator jest pełny albo bardzo blisko pełnego naładowania |
| 90% | 12,62 V | Stan bardzo dobry, jeszcze bez wyraźnego ryzyka dla żywotności |
| 80% | 12,50 V | Wciąż wysoki poziom, dobry moment na dalszą pracę |
| 70% | 12,37 V | To już poziom, przy którym warto myśleć o doładowaniu |
| 60% | 12,24 V | Pojawia się realny spadek rezerwy energii |
| 50% | 12,10 V | Mniej więcej połowa pojemności |
| 40% | 11,96 V | Stan, w którym lepiej nie zwlekać z ładowaniem |
| 30% | 11,81 V | Głębokie rozładowanie zaczyna być coraz bliżej |
| 20% | 11,66 V | Poziom niebezpiecznie niski dla codziennej eksploatacji |
| 10% | 11,51 V | Bateria jest mocno rozładowana i wymaga natychmiastowej reakcji |
Jeżeli chcesz używać takiej tabeli uczciwie, mierz napięcie po odpoczynku. Crown Battery zwraca uwagę, że po pełnym ładowaniu warto odczekać nawet 8 godzin, zanim uznasz odczyt za reprezentatywny. W przeciwnym razie powierzchniowy ładunek potrafi zawyżyć wynik i udawać lepszy stan baterii, niż jest w rzeczywistości.
Przeczytaj również: Fotowoltaika 6 kW ile wyprodukuje? Sprawdź realne wyniki w Polsce
Jakie napięcia ładowania są typowe dla 12 V
W trybie ładowania wartości są wyraźnie wyższe niż w spoczynku i nie należy ich mylić ze stanem naładowania. Dla akumulatorów AGM producent Renogy podaje dla temperatury 25°C napięcie ładowania 14,4-14,8 V w fazie boost/absorption oraz 13,5-13,8 V w float. BTO w instrukcji dla akumulatorów AGM wskazuje też próg odcięcia na poziomie 10,5 V dla 12 V, bo głębsze rozładowanie skraca żywotność.
| Tryb pracy | Typowy zakres dla 12 V | Znaczenie |
|---|---|---|
| Ładowanie główne | 14,4-14,8 V | Bateria jest intensywnie doładowywana |
| Podtrzymanie | 13,5-13,8 V | Utrzymanie pełnego stanu bez przeładowania |
| Próg odcięcia | 10,5 V | Granica, której nie warto przekraczać w eksploatacji |
Przy ładowaniu liczy się też temperatura. Renogy podaje kompensację rzędu -18 do -24 mV/°C dla baterii 12 V, więc w cieplejszym otoczeniu ładowarka powinna schodzić z napięciem, a w chłodniejszym je podnosić. To drobny detal, ale w praktyce bardzo wpływa na żywotność ogniw. Gdy układ pracuje na 24 V lub 48 V, te same zasady dalej obowiązują, tylko wartości trzeba przeliczyć.
Co zmienia się w bankach 24 V i 48 V
W bankach szeregowych napięcia sumują się, dlatego wartości z tabeli dla 12 V można w uproszczeniu mnożyć razy dwa albo cztery. To działa dobrze jako szybka orientacja, ale z jednym zastrzeżeniem: na cały bank zawsze patrzę przez pryzmat najsłabszego modułu. Jeden słabszy akumulator potrafi zaniżyć cały zestaw i sprawić, że odczyt wygląda na poprawny tylko pozornie.
| System | Pełne naładowanie po odpoczynku | Około 50% | Niski poziom | Typowe ładowanie |
|---|---|---|---|---|
| 24 V | 25,46 V | 24,20 V | 23,3-23,6 V | 28,8-29,6 V w ładowaniu, 27,0-27,6 V w podtrzymaniu |
| 48 V | 50,92 V | 48,40 V | 46,6-47,2 V | 57,6-59,2 V w ładowaniu, 54,0-55,2 V w podtrzymaniu |
W instalacjach PV i magazynach energii to właśnie układy 24 V i 48 V spotyka się najczęściej, bo lepiej znoszą wyższe moce i mniejsze prądy niż klasyczne 12 V. Z punktu widzenia diagnostyki najważniejsze jest jednak coś innego: jeśli jeden blok w szeregu odbiega od reszty, cały system zaczyna zachowywać się nierówno. Z tego powodu do banków wielomodułowych nigdy nie podchodzę jak do jednego „dużego akumulatora”, tylko jak do zestawu, który trzeba czytać sekcja po sekcji. W chemii LiFePO4 problem wygląda jeszcze inaczej.
Jak wygląda tabela dla LiFePO4
LiFePO4, czyli litowo-żelazowo-fosforanowy akumulator stosowany bardzo często w magazynowaniu energii, ma bardziej płaską charakterystykę napięcia. To znaczy, że w szerokim zakresie pojemności napięcie zmienia się niewiele, więc z jednego pomiaru trudniej wyciągnąć precyzyjny wniosek. W praktyce tabela jest tu bardziej mapą orientacyjną niż dokładnym licznikiem energii.
| Stan | 12 V LiFePO4 | Interpretacja |
|---|---|---|
| 100% | 14,6 V | Wartość tuż po pełnym ładowaniu |
| 90% | 13,4 V | Bardzo wysoki poziom energii |
| 50% | 13,2 V | Punkt nominalny, często spotykany w pracy codziennej |
| 20% | 13,0 V | Poziom, przy którym warto już planować doładowanie |
| 0% | 10,0 V | Próg ochronny, po którym działa zabezpieczenie BMS |
Właśnie dlatego w LiFePO4 nie ufam wyłącznie woltomierzowi. Lepiej traktować napięcie jako pomocniczy sygnał i łączyć je z informacją z BMS, licznika energii albo monitora baterii. Victron Energy opisuje w swoich monitorach, że stan pełnego naładowania ustawiany jest dopiero wtedy, gdy bateria osiągnie zadane napięcie ładowania i jednocześnie prąd spadnie poniżej progu końcowego. To dużo bliższe realnej ocenie niż pojedynczy odczyt napięcia. Z takim podejściem od razu łatwiej zrozumieć, dlaczego sama tabela bywa myląca.
Dlaczego sama tabela napięcia czasem myli
Są cztery sytuacje, w których napięcie potrafi wprowadzić w błąd nawet doświadczoną osobę:
- Obciążenie - im większy pobór prądu, tym niższy odczyt, nawet jeśli bateria nie jest jeszcze realnie pusta.
- Temperatura - zimny akumulator pokaże niższe napięcie i mniejszą dostępną pojemność.
- Powierzchniowy ładunek - zaraz po ładowaniu napięcie bywa sztucznie wysokie i dopiero po odpoczynku pokazuje prawdziwy stan.
- Zużycie i nierównowaga - stary lub nierówno pracujący bank może mieć poprawne napięcie całkowite, ale słabych kilka ogniw w środku.
Crown Battery zwraca uwagę, że po pełnym ładowaniu i odpoczynku odczyt powinien być stabilny, a różnice większe niż około 0,3 V między bateriami w jednym zestawie są już sygnałem ostrzegawczym. W praktyce to często oznacza problem z jednym modułem, a nie z całym systemem. W systemach PV i magazynach energii widziałem też odwrotną sytuację: bateria wyglądała „pełna” na wyświetlaczu, ale pod obciążeniem natychmiast siadała, bo jej pojemność była już mocno zużyta.
Stąd prosty wniosek: napięcie jest dobre do wstępnej diagnozy, ale nie do wszystkiego. Im bardziej płaska chemia, tym mniej precyzyjny staje się sam woltomierz. I właśnie dlatego warto wiedzieć, jak mierzyć baterię w instalacji, żeby nie zgadywać na ślepo.
Jak mierzyć napięcie w instalacji PV i magazynie energii
Jeżeli mierzę akumulator w domu, w kamperze albo w instalacji off-grid, trzymam się prostego schematu:
- Wyłączam większe obciążenia i odpinam ładowanie, jeśli to możliwe.
- Odczekuję, aż napięcie się ustabilizuje. W praktyce wystarcza kilkanaście minut, ale po pełnym ładowaniu akumulator kwasowo-ołowiowy najlepiej zostawić nawet na kilka godzin.
- Mierzę bezpośrednio na zaciskach akumulatora, a nie na przewodach przy falowniku czy regulatorze.
- Porównuję wynik z tabelą właściwą dla chemii i napięcia systemu.
- Jeśli w banku szeregowym jeden moduł odbiega wyraźnie od pozostałych, traktuję to jako sygnał do dalszej diagnostyki.
Do pomiaru wystarczy zwykły multimetr, ale trzeba dobrać odpowiedni zakres. Dla systemu 12 V ustawiam zakres wyższy niż napięcie nominalne, a w instalacjach 24 V i 48 V pilnuję, by miernik nie był ustawiony zbyt nisko. To drobiazg, lecz chroni przed błędnym odczytem lub przeciążeniem miernika. W instalacjach AGM i GEL pamiętam też o temperaturze, bo ładowarka powinna reagować na warunki otoczenia, a nie sztywno trzymać jeden próg przez cały rok.
Jeśli wynik dalej nie pasuje do tabeli, nie zakładam od razu awarii baterii. Najpierw sprawdzam styki, spadki napięcia na przewodach, ustawienia ładowarki i to, czy monitor baterii nie pokazuje pomiaru z innego punktu niż sam akumulator. Dopiero potem przechodzę do testu pojemności albo oceny pojedynczych bloków. Taki porządek oszczędza czas i pieniądze.
Co z tego wynika dla domowego magazynu energii
Najpraktyczniejsza zasada jest prosta: akumulator kwasowo-ołowiowy warto ładować wcześniej, niż wydaje się to konieczne. Jeśli napięcie spoczynkowe regularnie schodzi do okolic 12,2 V lub niżej, bateria pracuje już w zakresie, który skraca jej życie. W LiFePO4 z kolei nie próbuję wyciągać z samego napięcia zbyt daleko idących wniosków, bo tam lepiej sprawdza się BMS, licznik energii i monitoring historii cykli.
- Do dłuższego magazynowania akumulatory kwasowo-ołowiowe trzymaj w chłodnym i suchym miejscu.
- Nie zostawiaj ich głęboko rozładowanych, bo zasiarczenie przyspiesza spadek pojemności.
- W bankach 24 V i 48 V sprawdzaj nie tylko całość, ale też różnice między modułami.
- Przy nietypowych odczytach zawsze weryfikuj zaciski, przewody i ustawienia ładowarki.
Jeżeli mam sprowadzić cały temat do jednego zdania, powiedziałbym tak: napięcie jest świetnym wskaźnikiem, ale tylko wtedy, gdy mierzysz je we właściwych warunkach i dla właściwej chemii akumulatora. W magazynowaniu energii to właśnie ten nawyk odróżnia poprawną eksploatację od kosztownych domysłów.
