Energetyka jądrowa jest prosta tylko wtedy, gdy patrzy się na nią z daleka. Gdy schodzi się poziom niżej, okazuje się, że o bezpieczeństwie, kosztach i stabilności pracy reaktora decyduje paliwo jądrowe, jego przygotowanie i to, co dzieje się z nim po wyjęciu z bloku. W tym tekście rozkładam ten temat na czynniki pierwsze: od składu i produkcji, przez działanie w reaktorze, aż po przechowywanie po użyciu.
Najważniejsze fakty o materiale używanym w reaktorach
- Standardem w reaktorach lekkowodnych są pastylki z dwutlenku uranu umieszczone w metalowych koszulkach ze stopu cyrkonu.
- Naturalny uran zawiera około 0,7% U-235, a paliwo dla większości elektrowni wzbogaca się zwykle do 3-5% U-235.
- Jedna kaseta paliwowa może zawierać nawet 264 pręty, a pojedyncza pastylka ma rozmiar mniej więcej opuszka palca.
- W typowym cyklu pracy wymienia się zwykle około jedną trzecią wkładu, a planowy postój bloku przypada często raz na około 1,5 roku.
- Po wyjęciu z reaktora materiał najpierw trafia do basenu chłodzącego, a później często do suchych pojemników magazynowych.
- Rozwijane dziś warianty, takie jak HALEU czy paliwa odporne na awarie, nie zastępują jeszcze standardu, ale wyznaczają kierunek zmian w branży.
Z czego składa się wkład do reaktora

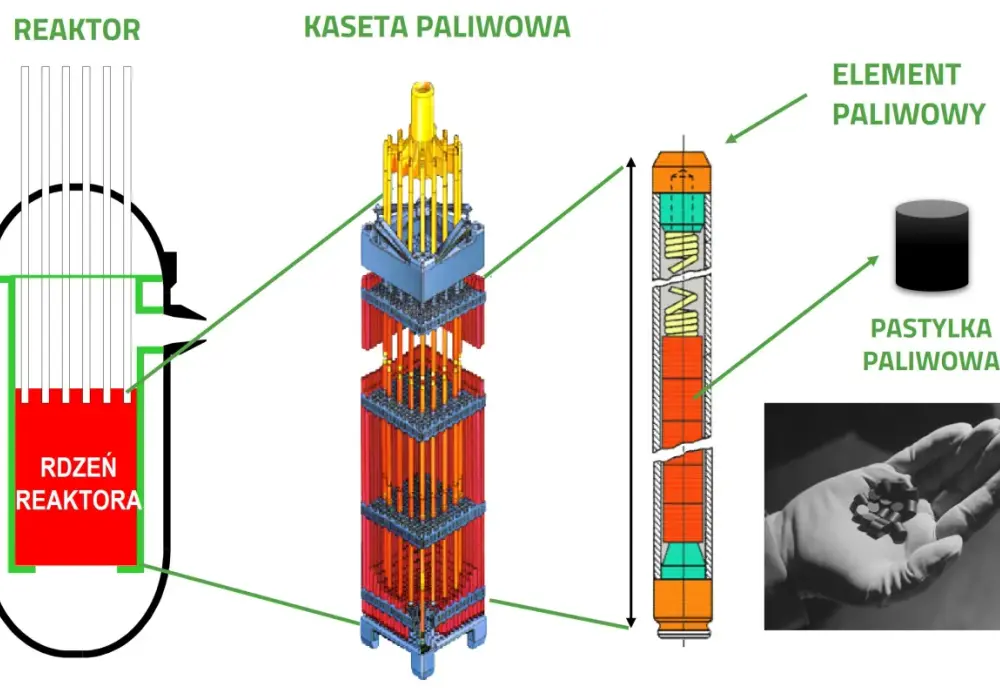

Najczęściej wyjaśniam to tak: reaktor nie „spala” uranu jak węgiel, tylko wykorzystuje kontrolowane rozszczepienia jąder. Sam wkład paliwowy jest zbudowany warstwowo. W środku znajdują się ceramiczne pastylki, zwykle z dwutlenku uranu, a każda z nich jest zamknięta w cienkiej metalowej rurce, czyli koszulce. W reaktorach wodnych koszulki robi się zazwyczaj ze stopów cyrkonu, bo dobrze znoszą wysoką temperaturę, korozję i jednocześnie słabo pochłaniają neutrony.
To ważne nie tylko z punktu widzenia fizyki, ale też bezpieczeństwa. W normalnej pracy pastylki zatrzymują około 99% produktów rozszczepienia, a kolejne bariery tworzą koszulka, obieg chłodzenia i sama obudowa bezpieczeństwa elektrowni. Gdy więc patrzę na atom uczciwie, widzę nie jeden „materiał”, ale cały system zabezpieczeń, który ma działać razem. A skoro wiemy już, jak zbudowany jest element paliwowy, łatwo przejść do tego, jak się go przygotowuje.

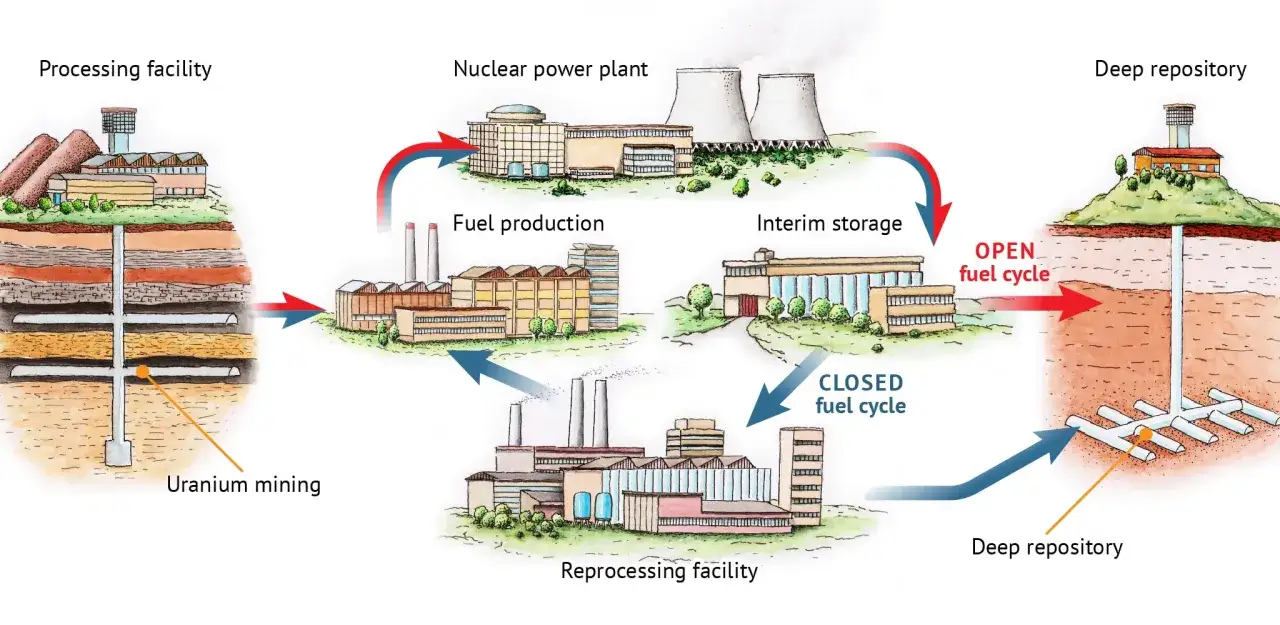

Jak powstaje ładunek do reaktora
- Wydobycie i przeróbka rudy uranu - z rudy uzyskuje się koncentrat uranowy, często nazywany yellowcake.
- Konwersja - koncentrat zamienia się w związek chemiczny nadający się do wzbogacania, najczęściej w heksafluorek uranu.
- Wzbogacanie - zwiększa się udział izotopu U-235 z naturalnych około 0,7% do poziomu typowego dla energetyki, czyli zwykle 3-5%.
- Fabrykacja - z proszku tlenku uranu formuje się pastylki, spieka je i umieszcza w prętach.
- Montaż kaset - pręty łączy się w większe zespoły, które trafiają do rdzenia reaktora.
Na poziomie praktycznym liczy się tu precyzja. Każdy etap ma własne wymagania chemiczne, materiałowe i kontrolne, bo nawet drobne odchylenie wpływa na zachowanie całego ładunku w rdzeniu. W tle jest też kwestia krytyczności, czyli warunków, w których reakcja może utrzymać się samodzielnie - dlatego nie ma tu miejsca na improwizację. Kiedy ten łańcuch jest jasny, łatwiej zrozumieć różnice między dzisiejszymi wariantami paliwa.
Które typy mają dziś największe znaczenie
Rynek nie jest jednolity, a sam skład materiału mówi o nim znacznie więcej niż marketingowa nazwa. W praktyce liczy się to, do jakiego reaktora paliwo zostało zaprojektowane, jak łatwo je wyprodukować i czy da się je bezpiecznie obsługiwać przez cały cykl życia. Poniżej zestawiam najważniejsze warianty, które realnie pojawiają się w dyskusji o energetyce jądrowej.
| Wariant | Skład i poziom wzbogacenia | Gdzie się go używa | Najważniejsza cecha | Ograniczenie |
|---|---|---|---|---|
| UO2 z LEU | Dwutlenek uranu, zwykle 3-5% U-235 | Większość dzisiejszych reaktorów lekkowodnych | Najlepiej przebadany i najstabilniejszy łańcuch dostaw | Mniej elastyczny wobec nowych projektów |
| MOX | Mieszanka tlenków uranu i plutonu | Wybrane reaktory w krajach z programem recyklingu | Pozwala wykorzystać odzyskany pluton | Droższa fabrykacja i bardziej złożona logistyka |
| HALEU-containing fuel | Uran wzbogacony do 5-20% U-235 | Zaawansowane reaktory i część reaktorów badawczych | Lepsza gęstość energetyczna i dłuższy cykl pracy | Wymaga ostrzejszych procedur i nowych łańcuchów dostaw |
| ATF | Rodzina rozwiązań: inne pastylki, inne koszulki, czasem wyższe wzbogacenie | Programy rozwojowe dla istniejących bloków | Większa odporność na trudne warunki awaryjne | To nadal technologia rozwijana, nie jeden gotowy standard |
Dla odbiorcy energii najważniejsze nie jest to, która nazwa brzmi nowocześniej, tylko czy dany wariant ma dojrzały łańcuch dostaw, sensowną licencję i plan na bezpieczne przechowywanie po użyciu. To prowadzi prosto do pytania, co dzieje się z wkładem po wejściu do rdzenia.
Co dzieje się w reaktorze podczas pracy
W rdzeniu atomy U-235 rozszczepiają się, uwalniając ciepło i kolejne neutrony. Moderator spowalnia neutrony, a pręty kontrolne pozwalają regulować tempo reakcji. W praktyce to bardzo precyzyjny układ, w którym liczy się nie tylko skład materiału, lecz także geometria kasety, przepływ chłodziwa i warunki pracy całego bloku.
Tu pojawia się pojęcie wypalenia, czyli miary tego, ile energii udało się uzyskać z danej masy materiału. Im wyższe wypalenie, tym lepiej wykorzystany surowiec, ale też większe wymagania wobec obliczeń, nadzoru i transportu po zakończeniu cyklu. W typowej elektrowni planowy postój przypada zwykle raz na około półtora roku, a podczas takiego postoju wymienia się najczęściej około jednej trzeciej kaset. Reszta zostaje w rdzeniu, bo nie ma sensu wymieniać wszystkiego naraz. Po wyjęciu z reaktora temat nie kończy się jednak ani technicznie, ani organizacyjnie - tylko przechodzi do etapu chłodzenia i składowania.
Co robi się z materiałem po zakończeniu cyklu
Po wyjęciu z rdzenia materiał nadal wydziela dużo ciepła i promieniowania, dlatego najpierw trafia do basenu z wodą. To nie jest detal, tylko konieczność - woda jednocześnie chłodzi i osłania. Dopiero po odpowiednim czasie, zwykle po co najmniej roku, można przenieść go do suchych pojemników magazynowych. W praktyce oba rozwiązania funkcjonują równolegle: basen służy do wczesnego chłodzenia, a suche pojemniki do dłuższego bezpiecznego przechowywania.
| Forma przechowywania | Rola | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Basen chłodzący | Intensywne chłodzenie zaraz po wyjęciu z rdzenia | Duża elastyczność i bardzo skuteczne odprowadzanie ciepła | Wymaga infrastruktury wodnej i stałej obsługi |
| Suchy pojemnik | Dłuższe magazynowanie po wstępnym wychłodzeniu | Prostsza eksploatacja i mniejsze wymagania operacyjne | Wymaga zatwierdzonych pojemników i miejsca na składowanie |
W części krajów część odzyskanego materiału wraca do obiegu po chemicznym przetworzeniu, na przykład jako MOX. Tam, gdzie nie stosuje się recyklingu, pozostaje długoterminowe składowanie i ostateczne składowisko geologiczne. To właśnie ten etap najczęściej bywa spłaszczany do hasła „odpady”, choć technicznie sprawa jest bardziej złożona. I właśnie na tym etapie najłatwiej o uproszczenia, które psują ocenę tematu.
Najczęstsze uproszczenia, które psują ocenę tematu
Z mojej perspektywy najwięcej błędów pojawia się wtedy, gdy ktoś miesza fizykę, bezpieczeństwo i koszty w jedną nieprecyzyjną opowieść. A to są trzy różne porządki.
- To nie jest bomba atomowa - paliwo w elektrowni ma niskie wzbogacenie, zwykle kilka procent U-235, a sama reakcja jest ściśle kontrolowana przez geometrię rdzenia, moderator i pręty kontrolne.
- Nie cały materiał staje się odpadem - część uranu i plutonu da się odzyskać i ponownie wykorzystać, choć nie robi się tego wszędzie i nie jest to najprostsza droga.
- Więcej wzbogacenia nie zawsze znaczy lepiej - HALEU i inne nowe rozwiązania dają większe możliwości, ale też podnoszą wymagania licencyjne, transportowe i bezpieczeństwa materiałowego.
- Koszt samego paliwa to nie cały koszt energii - w atomie ważniejsze bywają budowa, finansowanie, serwis, przestoje i regulacje niż cena samego uranu.
Jeśli ktoś ocenia atom wyłącznie przez pryzmat jednej liczby, zwykle wyciąga błędne wnioski. W polskich warunkach ten temat będzie miał coraz większe znaczenie wraz z rozwojem kolejnych projektów jądrowych.
Na co zwracać uwagę w polskich projektach jądrowych
W Polsce energetyka jądrowa wchodzi z etapu planowania do etapu coraz bardziej konkretnych decyzji, więc liczy się już nie tylko sama moc elektrowni, ale cały łańcuch materiałowy. Ja patrzę na to przez pryzmat trzech pytań: czy technologia jest dopasowana do konkretnego reaktora, czy dostawy są przewidywalne i czy wiadomo, co stanie się z materiałem po zakończeniu cyklu pracy.
- Dopasowanie technologii - nie każdy wariant materiału pasuje do każdego projektu, a późne zmiany zwykle podnoszą koszty i wydłużają proces licencjonowania.
- Odporność łańcucha dostaw - przy wieloletnich kontraktach nie wystarczy jedna obietnica producenta; potrzebna jest logistyka, zapas i stabilność dostaw na lata.
- Plan dla materiału po użyciu - baseny, suche pojemniki i ewentualny recykling trzeba uwzględnić już na etapie projektu, a nie dopiero po pierwszym załadunku rdzenia.
- Kompetencje krajowe - im wcześniej rośnie zaplecze dozoru, serwisu i procedur bezpieczeństwa, tym mniej ryzyk operacyjnych w późniejszej eksploatacji.
W miksie, w którym rośnie znaczenie OZE i fotowoltaiki, atom ma sens wtedy, gdy jest stabilny, przewidywalny i dobrze opisany od strony technicznej. Jeśli patrzysz na ten temat praktycznie, najważniejsze nie jest samo hasło, lecz to, czy cały cykl paliwowy da się prowadzić bezpiecznie, ekonomicznie i przez dekady bez improwizacji.
