Najpewniejszy układ łączy kolektor z dolną wężownicą bojlera przez zamknięty obieg glikolowy
- W praktyce najczęściej stosuje się układ pośredni, a nie bezpośrednie podłączenie kolektora do wody użytkowej.
- W obiegu solarnym pracują kolektor, grupa pompowa, sterownik różnicowy, naczynie przeponowe i zawór bezpieczeństwa.
- Do napełnienia używa się mieszanki wody i glikolu propylenowego, zwykle do 50% objętości.

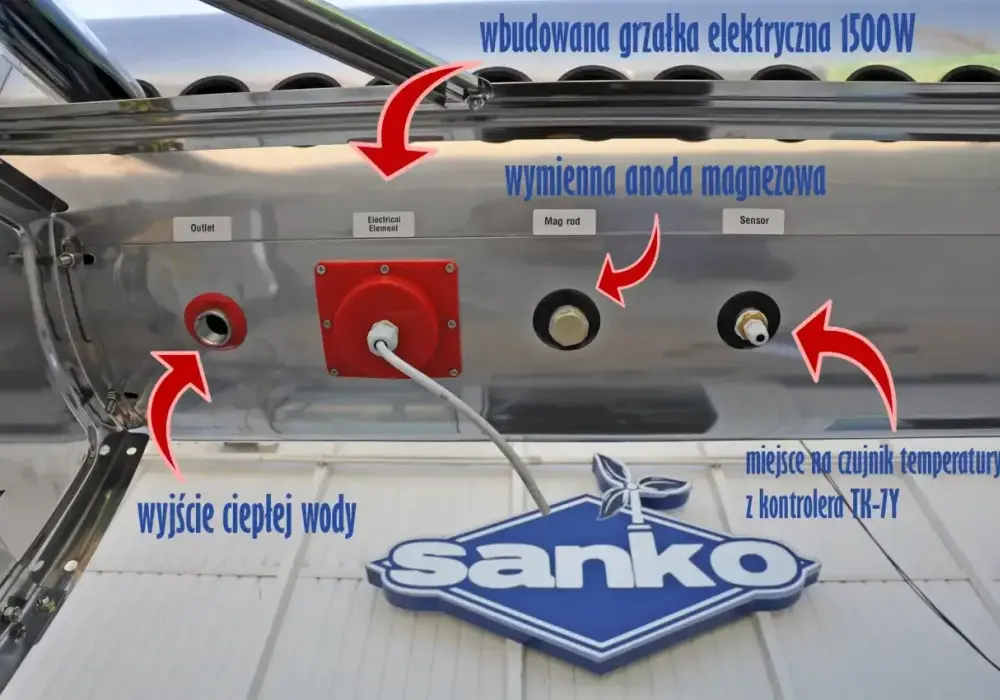

- Boiler powinien mieć dolną wężownicę solarną, sensowną powierzchnię wymiany ciepła i miejsce na czujnik temperatury.
- Najczęstsze problemy to źle dobrany zasobnik, brak odpowietrzenia, zbyt małe naczynie i brak zaworu mieszającego na wyjściu CWU.
Najpierw ustal, czy bojler w ogóle nadaje się do solaru
W instalacji solarnej CWU, czyli ciepła woda użytkowa, nie powinna mieszać się z płynem solarnym. Dlatego w typowym domu kolektor podłącza się nie do kranu ani do samego zbiornika z wodą, ale do wężownicy, czyli wymiennika ciepła schowanego w zasobniku. To właśnie ona odbiera energię z obiegu glikolowego i przekazuje ją do wody w bojlerze.
Jeśli bojler ma dolną wężownicę solarną, sprawa jest najprostsza. Jeśli ma dwie wężownice, dolna zwykle pracuje z kolektorami, a górna z drugim źródłem ciepła, na przykład kotłem albo pompą ciepła. Jeśli nie ma wężownicy wcale, nie kombinuję z prowizorką. Wtedy sensowniejszy bywa bojler solarny albo zewnętrzny wymiennik płytowy, bo takie rozwiązanie daje kontrolę nad temperaturą i bezpieczeństwem układu.
| Element | Po co jest | Na co zwracam uwagę |
|---|---|---|
| Kolektor | Zbiera energię ze słońca | Moc, powierzchnia czynna i dopuszczalna temperatura pracy |
| Grupa pompowa | Wymusza obieg glikolu | Pompę, zawory zwrotne, manometr i przepływomierz |
| Wężownica w bojlerze | Przekazuje ciepło do wody użytkowej | Powierzchnię wymiany ciepła i położenie dolnego króćca |
| Naczynie przeponowe | Przyjmuje rozszerzający się płyn | Odporność na temperaturę i pojemność dobraną do objętości obiegu |
| Sterownik różnicowy | Włącza pompę, gdy kolektor jest cieplejszy od zasobnika | Zakres temperatur, czujniki i funkcje ochronne |
| Zawór mieszający | Chroni przed zbyt gorącą wodą na kranie | Zakres regulacji i temperaturę wyjściową CWU |
Jeśli ten układ już jest jasny, można przejść do samego przebiegu rur i elementów, które montuję w kotłowni. To właśnie tam najczęściej popełnia się błąd, który potem trudno naprawić bez spuszczania płynu.
Jak wygląda poprawny układ hydrauliczny
W dobrze zrobionej instalacji na dachu pracuje tylko kolektor i czujnik temperatury. Cała reszta, czyli grupa pompowa, naczynie przeponowe, odpowietrzenie, zawory i sterownik, ląduje możliwie blisko zasobnika. To skraca drogę serwisową i ogranicza straty ciepła.
Patrzę na taki układ jak na pętlę. Ciepły płyn wychodzi z kolektora, przechodzi przez grupę pompową, oddaje energię w dolnej wężownicy bojlera i wraca schłodzony do kolektora. Po stronie wody użytkowej zimna woda wchodzi do zasobnika od dołu, a ciepła wychodzi górą. Na wyjściu zawsze warto przewidzieć zawór mieszający termostatyczny, czyli element, który ogranicza temperaturę wody dostarczanej do kranu i chroni przed poparzeniem.
W praktyce cenię układ, w którym zasilanie i powrót są dobrze opisane, a armatura ma dostęp od frontu. Gdy potem przychodzi serwis, nie trzeba zgadywać, gdzie jest odpowietrznik, a gdzie zawór bezpieczeństwa. Następny krok to już montaż wykonywany w logicznej kolejności.
Jak podłączyć kolektor do bojlera krok po kroku
Jeśli robię taki układ od zera, nie zaczynam od przykręcania rur. Najpierw sprawdzam zasobnik, schemat hydrauliczny i miejsce na osprzęt. Dopiero potem przechodzę do montażu.
- Sprawdzam bojler. Szukam dolnej wężownicy solarnej, króćca na czujnik temperatury i sensownej izolacji zbiornika. Bez tego instalacja będzie działać, ale nie będzie działać dobrze.
- Wyznaczam trasę rur. Staram się, aby przewody solarne były jak najkrótsze, prowadzone z minimalną liczbą załamań i dobrze zaizolowane. Zwykłe PEX-y i PVC odradzam, bo w temperaturach stagnacji potrafią się poddać.
- Montuję grupę pompową i osprzęt bezpieczeństwa. W tej części zwykle są pompa obiegowa, zawór zwrotny, manometr, zawór bezpieczeństwa i punkty do napełniania. Grupa pompowa to po prostu gotowy moduł, który upraszcza montaż i serwis.
- Instaluję naczynie przeponowe. To zamknięty zbiornik z membraną, który kompensuje wzrost objętości glikolu po nagrzaniu. Dobór pojemności robię do konkretnego układu, a nie na oko.
- Podłączam czujniki. Jeden czujnik trafia zwykle w strefę kolektora, drugi do dolnej części zasobnika. Sterownik różnicowy porównuje ich temperatury i włącza pompę wtedy, gdy ma to sens energetyczny.
- Łączę zasilanie i powrót. Z kolektora gorący płyn idzie do grupy pompowej, potem do wężownicy, a z powrotem wraca chłodniejszy do kolektora. Warto pilnować kierunku przepływu i oznaczeń producenta.
- Napełniam obieg płynem solarnym. Używam mieszanki wody i glikolu propylenowego, zwykle maksymalnie 50%. Do płukania najlepiej sprawdza się stacja napełniająco-płucząca, czyli pompa serwisowa, która usuwa powietrze i pozwala ustawić ciśnienie.
- Uruchamiam i testuję pracę. Sprawdzam szczelność, odpowietrzenie, różnicę temperatur oraz to, czy pompa startuje i zatrzymuje się we właściwym momencie.
Jedna rzecz jest tu ważna szczególnie: nie napełniam takiego układu w pełnym słońcu. W wysokiej temperaturze kolektor potrafi bardzo szybko podnieść ciśnienie i utrudnić poprawne odpowietrzenie. Po montażu przechodzę więc od razu do doboru samego bojlera i osprzętu, bo od tego zależy sprawność całej instalacji.
Jak dobrać zasobnik, wężownicę i osprzęt
Najwięcej problemów widzę wtedy, gdy ktoś kupuje kolektory, a zasobnik dobiera później. To odwrócona kolejność. W solarze bojler nie jest dodatkiem, tylko centrum całego układu. Jeśli ma za małą wężownicę, słabą izolację albo brak miejsca na czujnik, kolektor będzie pracował poniżej swoich możliwości.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Bojler z jedną dolną wężownicą | Gdy solar ma być głównym źródłem podgrzewu CWU | Prosty układ i mniejsza liczba połączeń | Wymaga dobrze dobranej powierzchni wymiennika |
| Bojler z dwiema wężownicami | Gdy solar współpracuje z kotłem albo pompą ciepła | Łatwiejszy backup i większa elastyczność | Wyższy koszt i większy zbiornik |
| Bojler bez wężownicy + zewnętrzny wymiennik | Gdy chcesz wykorzystać istniejący zasobnik | Może uratować starszą instalację | Więcej armatury, więcej strat i trudniejszy serwis |
Ja zawsze patrzę na cztery rzeczy. Po pierwsze, na powierzchnię wężownicy, bo im większa wymiana ciepła, tym mniejsza różnica temperatur między kolektorem a zasobnikiem. Po drugie, na izolację zbiornika, bo każdy postój i każdy wieczór bez poboru ciepłej wody to czysta strata. Po trzecie, na miejsce na sondę temperatury. Po czwarte, na zabezpieczenie antykorozyjne, czyli najczęściej emalię i anodę magnezową.
Równie ważny jest zawór mieszający na wyjściu CWU. To nie jest detal na doczepkę. Latem solar potrafi podgrzać wodę dużo wyżej, niż życzyłby sobie użytkownik przy kranie, więc mieszacz stabilizuje temperaturę i realnie poprawia komfort. Po dobraniu zasobnika zostaje już tylko poprawne uruchomienie, a tam liczą się ciśnienie i odpowietrzenie.
Uruchomienie, ciśnienie i odpowietrzenie bez skrótów
Przy pierwszym uruchomieniu nie chcę mieć w obiegu ani wody, ani powietrza. Woda zamarza, a powietrze psuje przepływ i potrafi zatrzymać pompę. Dlatego stosuję płukanie i napełnianie płynem solarnym, a nie przypadkowe dolewanie „na szybko”.
W praktyce najpierw płuczę instalację, aż z przewodów przestają wychodzić pęcherze. Przy dobrze zorganizowanym montażu taki proces trwa zwykle kilkanaście minut, ale nie gonię czasu, tylko jakość odpowietrzenia. Potem ustawiam ciśnienie robocze zgodnie z wysokością instalacji i zaleceniami producenta. Często sensowne jest ustawienie wartości 0,3-0,5 bar powyżej ciśnienia wstępnego naczynia przeponowego, ale nie traktuję tego jak uniwersalnej reguły dla każdego domu.
Jeśli układ ma sterownik różnicowy, ustawiam też progi załączania i wyłączania pompy. Regulator tego typu porównuje temperaturę kolektora i zasobnika, a pompa startuje dopiero wtedy, gdy kolektor rzeczywiście ma przewagę cieplną. W wielu instalacjach sprawdza się start przy różnicy kilku stopni i wyłączenie przy mniejszym zapasie temperatury, ale dokładne wartości zawsze biorę z instrukcji sterownika.
Na końcu robię test szczelności, sprawdzam wzrost temperatury na zasobniku i obserwuję, czy zawór bezpieczeństwa pozostaje suchy. To dobry moment, by aktywować ewentualny tryb urlopowy albo funkcję antylegionellową, jeśli sterownik ją posiada. Kolejny temat to błędy, które najczęściej wychodzą dopiero po kilku dniach pracy.
Najczęstsze błędy, które psują wydajność i bezpieczeństwo
Większość awarii nie wynika z „wadliwego kolektora”, tylko z prostych zaniedbań montażowych. Z mojego punktu widzenia to dobra wiadomość, bo takie rzeczy zwykle da się przewidzieć na etapie planowania.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Woda grzeje się bardzo wolno | Za mała wężownica albo źle ustawiony sterownik | Powierzchnię wymiennika i progi temperatur |
| Układ często się zapowietrza | Zła trasa rur lub niedokładne odpowietrzenie | Spadki, odpowietrzniki i punkty wysokie |
| Ciśnienie skacze przy słońcu | Za małe naczynie przeponowe albo przegrzewanie | Pojemność naczynia i stan płynu |
| Zawór bezpieczeństwa wyrzuca glikol | Przegrzanie lub zbyt wysokie ciśnienie robocze | Ciśnienie wstępne, temperaturę stagnacji i nastawy |
| Na kranie jest zbyt gorąco | Brak zaworu mieszającego | Temperaturę wyjściową CWU |
Stagnacja to stan, w którym kolektor nie może już oddać ciepła do zasobnika i temperatura rośnie dalej. Wtedy płyn solarny może się przegrzać, a instalacja zaczyna pracować na granicy bezpieczeństwa. Właśnie dlatego nie lekceważę naczynia przeponowego, zaworu bezpieczeństwa i odpowiedniej automatyki. To one decydują, czy układ wytrzyma lato bez niespodzianek.
Gdy widzę, że ktoś chce ominąć którykolwiek z tych elementów, od razu pytam, czy naprawdę zależy mu na oszczędności, czy tylko na niższym koszcie startowym. Bo w solarze najtańsza wersja nie zawsze jest najprostsza w eksploatacji. Czasem rozsądniej od razu wybrać inny wariant połączenia.
Kiedy lepiej wybrać inny wariant połączenia
Nie każda instalacja nadaje się do klasycznego układu z jedną dolną wężownicą. Jeśli masz stary zasobnik bez wężownicy, długą trasę rur albo miejsce, które mocno komplikuje prowadzenie obiegu, nie upierałbym się przy półśrodkach. Wtedy lepiej postawić na zasobnik solarny albo układ z zewnętrznym wymiennikiem.
- Gdy bojler nie ma wężownicy, sensowniejsza bywa wymiana całego zasobnika niż dokładanie prowizorycznego wymiennika.
- Gdy planujesz solar razem z innym źródłem ciepła, bojler z dwiema wężownicami daje większą kontrolę nad priorytetami grzania.
- Gdy instalacja ma pracować intensywnie latem, potrzebujesz większego zbiornika albo dodatkowych zabezpieczeń przed przegrzaniem.
- Gdy trasa rur byłaby zbyt długa, straty ciepła zjedzą część zysku i układ przestanie być opłacalny.
Ja zwykle liczę to bardzo prosto: jeśli modernizacja starego zasobnika wymaga zbyt wielu obejść, wybieram rozwiązanie „na czysto”. Daje to mniej problemów przy serwisie i wyższą sprawność w dłuższym okresie. Na koniec zostaje już tylko kontrola po pierwszym sezonie, bo tam wychodzą rzeczy, których nie widać w dniu montażu.
Co sprawdzam po pierwszym sezonie pracy układu
Po kilku miesiącach pracy nie szukam spektakularnych awarii. Szukam drobiazgów, które pokażą, czy system naprawdę jest stabilny. Jeśli ciśnienie trzyma się w normie, glikol nie zmienił koloru, a zawór bezpieczeństwa jest suchy, to jest dobry znak.
- Sprawdzam ciśnienie na zimno i po nagrzaniu.
- Oglądam stan glikolu, jego barwę i ewentualne osady.
- Kontroluję naczynie przeponowe i jego ciśnienie wstępne.
- Patrzę, czy izolacja rur nie sparciała od UV albo od temperatury.
- W zasobnikach emaliowanych oceniam stan anody magnezowej.
- Weryfikuję, czy sterownik nie pracuje zbyt często na granicy załączania i wyłączania pompy.
Jeżeli po sezonie wszystko trzyma parametry, układ jest dobrze zbilansowany i nie wyrzuca glikolu przez zawór bezpieczeństwa, to znaczy, że połączenie zostało zrobione prawidłowo. Jeżeli coś nie gra, najczęściej problem nie leży w samym kolektorze, tylko w detalach hydrauliki, sterowania albo w doborze zasobnika. I właśnie dlatego przy solarze tak ważne jest dobre pierwsze podłączenie, a nie późniejsze ratowanie instalacji na skróty.
