Rozdział energii w sieci dystrybucyjnej zaczyna się tam, gdzie prąd z wyższych poziomów napięcia trafia bliżej odbiorców: do zakładów, osiedli, farm fotowoltaicznych i lokalnych stacji transformatorowych. W praktyce linia średniego napięcia decyduje o tym, jak stabilnie działa cała okolica, ile wynoszą straty i jak łatwo odtworzyć zasilanie po awarii. Poniżej wyjaśniam, z czego taki układ się składa, kiedy wybiera się wariant napowietrzny albo kablowy i na co zwrócić uwagę przy pracach lub inwestycji w jego sąsiedztwie.
Najkrótsza mapa sieci SN i jej roli w rozdziale energii
- Sieć średniego napięcia zwykle pracuje na poziomach 6, 10, 15, 20 lub 30 kV i łączy GPZ z lokalnymi transformatorami.
- Napowietrzny wariant jest prostszy w budowie i serwisie, a kablowy lepiej sprawdza się w gęstej zabudowie i w miejscach z ograniczoną przestrzenią.
- Zabezpieczenia, sekcjonowanie i automatyka są równie ważne jak same przewody, bo to one skracają przerwy w zasilaniu.
- Przy pracach w pobliżu liczą się bezpieczne odległości, a nie tylko brak bezpośredniego kontaktu z przewodem.
- W większych projektach PV, magazynach energii i obiektach komercyjnych SN często staje się naturalnym poziomem przyłączenia.
Jak działa sieć średniego napięcia w praktyce
Ja patrzę na ten temat od strony funkcji: sieć średniego napięcia nie przesyła energii na setki kilometrów, tylko rozdziela ją lokalnie. To etap między wysokim napięciem a instalacją niskonapięciową, dlatego w praktyce decyduje o tym, czy energia dociera do odbiorców stabilnie, z rozsądnymi stratami i bez zbyt dużych spadków napięcia.
W polskich sieciach dystrybucyjnych najczęściej spotykam poziomy 15 kV, a regionalnie także 6, 10, 20 lub 30 kV. W standardach operatorów dystrybucyjnych, takich jak Tauron Dystrybucja, te wartości pojawiają się bardzo wyraźnie, co dobrze pokazuje, że SN nie jest jedną uniwersalną klasą, tylko zestawem praktycznych poziomów dobranych do terenu i obciążenia.
Dla odbiorcy oznacza to prostą rzecz: im lepiej dobrany poziom SN i układ zasilania, tym łatwiej obsłużyć nowe osiedla, zakłady, magazyny energii czy większe instalacje PV. To właśnie dlatego, zanim oceni się koszty modernizacji, warto najpierw zrozumieć, jak taka sieć jest zbudowana i gdzie naprawdę powstają jej ograniczenia.
Co tworzy taki układ w terenie
Co widać na słupach

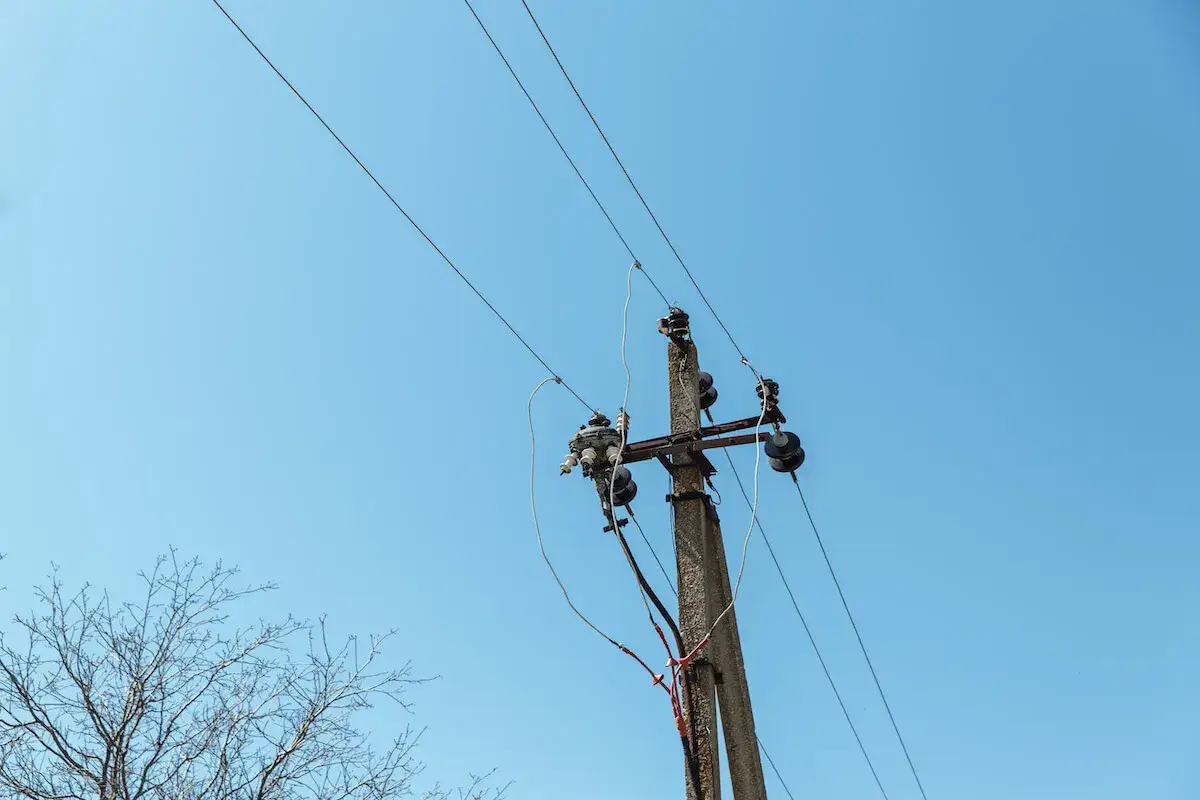

W wersji napowietrznej podstawę stanowią słupy, izolatory i przewody prowadzone nad terenem. Z zewnątrz wygląda to prosto, ale w praktyce dochodzą jeszcze rozłączniki, zabezpieczenia, odcinki sekcjonowane i punkty, w których można szybko odciąć uszkodzony fragment. To właśnie tam najczęściej decyduje się o czasie trwania awarii, a nie w samym przewodzie.
W terenach otwartych taki układ ma sens, bo jest relatywnie łatwy do oględzin, modernizacji i naprawy. Gdy pojawia się silny wiatr, intensywna zieleń albo rozbudowa działek, każdy dodatkowy element osłabiający dostęp do trasy linii zaczyna mieć znaczenie praktyczne. To prowadzi do drugiego wariantu, czyli kabla układanego w ziemi.
Przeczytaj również: OSD, rachunek za prąd i fotowoltaika - Uniknij kosztownych błędów
Jak wygląda wersja kablowa
Linia kablowa eliminuje słupy i pas napowietrzny, ale nie upraszcza wszystkiego. W gruncie ważna staje się głębokość ułożenia, oznakowanie trasy, połączenia mufowe i sposób prowadzenia żył. W standardach operatorów dystrybucyjnych, takich jak Tauron Dystrybucja, dla sieci do 20 kV pojawia się izolacja kabla 12/20 kV, a dla 30 kV izolacja 18/30 kV. To nie detal katalogowy, tylko parametr, który wpływa na bezpieczeństwo i trwałość całego odcinka.
W praktyce kabel wybiera się tam, gdzie liczy się przestrzeń, estetyka, kolizje z zabudową albo trudność utrzymania linii napowietrznej. Dobrze sprawdza się w mieście i w rejonach o dużej gęstości infrastruktury. Ma jednak swoją cenę: lokalizacja uszkodzenia bywa wolniejsza, a naprawa często wymaga robót ziemnych. Gdy to zestawi się z napowietrzną wersją, widać wyraźnie, że wybór nie jest czysto techniczny, tylko terenowy i eksploatacyjny.
Właśnie dlatego kolejnym pytaniem jest już nie to, z czego linia jest zrobiona, ale która technologia lepiej pasuje do konkretnego miejsca.
Napowietrzna czy kablowa, co sprawdza się lepiej
Gdy porównuję oba warianty, nie patrzę najpierw na modę, tylko na funkcję i warunki otoczenia. Na terenach rolnych, leśnych i rozproszonych zabudowach zwykle wygrywa rozwiązanie napowietrzne. W centrach miast, przy drogach, w strefach przemysłowych i tam, gdzie miejsce jest drogie albo ciasne, częściej wygrywa kabel. To nie jest spór ideologiczny, tylko wybór między dostępnością, ceną, niezawodnością i łatwością utrzymania.
| Kryterium | Wariant napowietrzny | Wariant kablowy |
|---|---|---|
| Koszt budowy | Zwykle niższy | Zwykle wyższy |
| Serwis i oględziny | Łatwiejszy dostęp do elementów | Trudniejsza lokalizacja uszkodzeń |
| Odporność na pogodę | Bardziej narażony na wiatr, oblodzenie i drzewa | Lepsza ochrona przed czynnikami atmosferycznymi |
| Wpływ na teren | Wymaga słupów i pasa technicznego | Mniej widoczny, ale wymaga wykopu i dokumentacji trasy |
| Najlepsze zastosowanie | Tereny otwarte, rolnicze, rozproszone | Zabudowa gęsta, obszary miejskie, kolizje przestrzenne |
Na terenach rolnych i leśnych ważny jest też sam układ kabli. W praktyce stosuje się układ płaski albo trójkątny, bo wpływa on na miejsce w gruncie i parametry termiczne całej trasy. Ta różnica wydaje się drobna, ale w rzeczywistości potrafi zdecydować o tym, czy inwestycja będzie łatwa w utrzymaniu, czy stanie się źródłem problemów po kilku sezonach eksploatacji.
Samo porównanie konstrukcji to jednak za mało, bo energia musi jeszcze bezpiecznie przejść przez kolejne poziomy sieci, a to już jest temat organizacji całego rozdziału.
Jak energia jest rozdzielana od stacji do odbiorcy
W uproszczeniu cały proces wygląda tak:
- Energia trafia do głównego punktu zasilania, gdzie napięcie jest obniżane do poziomu SN.
- Z rozdzielnicy energia wychodzi na kolejne odcinki sieci i zasila lokalne obszary.
- W punkcie transformatorowym SN/nn napięcie jest dalej obniżane do 230/400 V, czyli poziomu używanego przez większość odbiorców końcowych.
- Zabezpieczenia i automatyka odłączają uszkodzony fragment, żeby reszta obszaru mogła nadal pracować.
- Telemechanika i zdalnie sterowane łączniki pozwalają szybko przełączyć zasilanie i skrócić czas przerwy.
To właśnie ten etap pokazuje, że sieć SN nie jest tylko „przewodem między słupami”, ale narzędziem sterowania zasilaniem. Im lepiej zaprojektowane sekcjonowanie i im sprawniejsza automatyka, tym łatwiej ograniczyć awarie do małego obszaru zamiast wyłączać całe osiedle albo linię produkcyjną. W praktyce to często większa różnica niż sam wybór między słupem a kablem.
Tu zaczyna się temat bezpieczeństwa, który w praktyce decyduje o tym, czy inwestycja jest użyteczna, czy problematyczna.
Jakie odległości i zasady bezpieczeństwa mają znaczenie
Przy pracy w pobliżu linii nie wolno zakładać, że zagrożenie pojawia się dopiero po dotknięciu przewodu. Łuk elektryczny może przeskoczyć, a wysięgnik, ładunek albo element maszyny potrafi znaleźć się za blisko znacznie szybciej, niż sugeruje zdrowy rozsądek. Energa Operator podaje praktyczne odległości, które dobrze pokazują skalę ryzyka: przy składowaniu materiałów trzeba zachować ponad 5 m od odcinka 15 kV i ponad 10 m od odcinka 30 kV.
| Sytuacja | Co traktuję jako minimum praktyczne | Dlaczego to ważne |
|---|---|---|
| Składowanie materiałów przy linii 15 kV | Ponad 5 m w poziomie od skrajnych przewodów | Zmniejsza ryzyko przypadkowego zbliżenia i kontaktu pośredniego |
| Składowanie materiałów przy linii 30 kV | Ponad 10 m w poziomie od skrajnych przewodów | Większy zapas jest potrzebny, bo margines bezpieczeństwa musi uwzględniać ruch i ugięcie przewodów |
| Przejazd maszyną rolniczą | Sprawdzenie wysokości przewodów i obrysu maszyny | Do porażenia może dojść nawet bez bezpośredniego zetknięcia |
| Prace z wysięgnikiem, podnośnikiem lub przycinką drzew | Uzgodnienie prac z operatorem sieci | Najwięcej wypadków wynika właśnie z niekontrolowanego zbliżenia do linii |
Warto pamiętać także o pionowym prześwicie. Dla napowietrznych odcinków SN podaje się minimalne odległości od ziemi rzędu 5,2 m dla napięcia do 30 kV, ale rzeczywisty zapas zależy od ugięcia przewodów, temperatury i warunków terenu. Ja zawsze wolę traktować takie liczby jako minimum formalne, a nie jako zachętę do „wjechania na styk”.
Jeśli pracujesz w terenie, najbezpieczniej jest zakładać, że linia wymaga większego marginesu niż podpowiada intuicja. Ten sam rozsądek przydaje się też na etapie planowania nowych inwestycji, bo wtedy da się uniknąć kosztownych kolizji jeszcze przed wejściem sprzętu na plac.
Co sprawdzić przed przyłączeniem instalacji lub modernizacją trasy
Przy większych projektach, zwłaszcza związanych z fotowoltaiką, magazynem energii albo zakładem produkcyjnym, ja zaczynam od dwóch pytań: jaka jest realna moc i gdzie sieć ma jeszcze rezerwę. Sama obecność kabla lub słupa niczego nie przesądza, bo liczy się obciążenie, parametry napięciowe, jakość energii i możliwość bezpiecznego wpięcia nowego odbiorcy albo źródła.
- Sprawdź moc przyłączeniową i profil pracy obiektu, a nie tylko moc z tabliczki urządzenia.
- Zweryfikuj, czy lepsze będzie przyłącze niskonapięciowe, czy od razu poziom SN.
- Ustal, czy lokalny operator przewiduje wzmocnienie sieci albo przebudowę odcinka.
- Przy źródłach odnawialnych policz też możliwość oddawania energii do sieci w godzinach szczytu.
- Sprawdź kolizje z cudzym gruntem, drogami, zielenią i planowanymi budynkami.
W praktyce to właśnie tu najczęściej wychodzi różnica między dobrym pomysłem a dobrym projektem. Dwa podobne obiekty mogą mieć zupełnie inne warunki włączenia do sieci, bo jeden stoi przy mocnym węźle dystrybucyjnym, a drugi w miejscu, gdzie potrzebna będzie rozbudowa trasy i zabezpieczeń. Jeśli ta analiza jest zrobiona rzetelnie, cały dalszy proces staje się prostszy, a ryzyko niespodzianek spada wyraźnie.
Co naprawdę warto zapamiętać przed projektem i pracami w pobliżu sieci
Jeśli miałbym zostawić jedną praktyczną myśl, to byłaby ona taka: o jakości sieci decyduje nie tylko sam przewód, ale cały system rozdziału energii, zabezpieczeń i przełączeń. Dobrze zaprojektowana sieć SN potrafi odciąć uszkodzony fragment, utrzymać zasilanie reszty obszaru i łatwo przyjąć nowe obciążenie, gdy pojawi się rozbudowa osiedla, zakładu albo instalacji OZE.
W terenie najlepiej działa proste podejście: najpierw sprawdź warunki przyłączenia i dostępność mocy, potem dopasuj technologię do otoczenia, a dopiero na końcu porównuj szczegóły wykonawcze. To oszczędza czas, pieniądze i poprawki, zwłaszcza wtedy, gdy inwestycja ma zasilać fotowoltaikę, magazyn energii albo większy obiekt komercyjny.
Jeżeli projekt dotyczy gruntu, na którym już przebiega trasa SN, rozsądnie jest od początku myśleć o dostępie serwisowym, odległościach i rezerwie na przyszłą rozbudowę, bo właśnie te trzy rzeczy najczęściej przesądzają o tym, czy instalacja będzie działała spokojnie przez lata.
