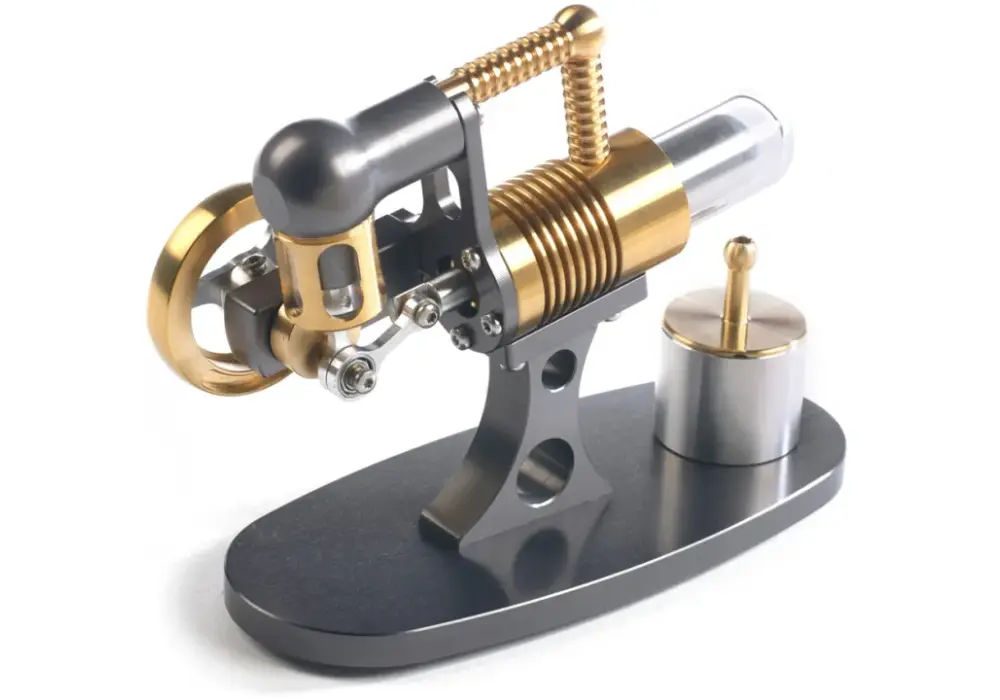

To jeden z tych mechanizmów, które najlepiej widać dopiero wtedy, gdy połączysz termodynamikę z praktyką energetyczną: ciepło jest doprowadzane z zewnątrz, gaz roboczy krąży w zamkniętym obiegu, a energia zamienia się w ruch, który można wykorzystać do produkcji prądu. Właśnie dlatego silnik Stirlinga wraca dziś w rozmowach o małych elektrowniach, koncentracji energii słonecznej i odzysku ciepła odpadowego. W tym tekście rozkładam jego zasadę działania na proste etapy, pokazuję, gdzie ma realny sens, i wyjaśniam, dlaczego w energetyce jest technologią ciekawą, ale nie uniwersalną.
Najważniejsze fakty o pracy i zastosowaniach
- Gaz roboczy pozostaje w układzie, więc nie ma klasycznego zasysania mieszanki ani odprowadzania spalin z komory roboczej.
- Ciepło doprowadza się z zewnątrz, a o pracy decydują trzy elementy: grzejnik, regenerator i chłodnica.
- Regenerator odzyskuje energię cieplną między gorącą i zimną stroną, dzięki czemu podnosi sprawność całego cyklu.
- Najlepiej sprawdza się tam, gdzie źródło ciepła jest stabilne i lokalne: w koncentracji słonecznej, odzysku ciepła odpadowego i części zastosowań geotermalnych.
- To rozwiązanie mocne w małej i średniej skali, ale trudniejsze do uzasadnienia jako podstawa dużej elektrowni sieciowej.
Czym różni się ten układ od silnika spalinowego
W praktyce patrzę na tę maszynę jak na silnik cieplny z bardzo uporządkowanym obiegiem. Ciepło nie powstaje w środku komory roboczej, tylko jest dostarczane z zewnątrz, a sam gaz roboczy pozostaje zamknięty w układzie przez cały czas pracy. To odróżnia go od klasycznych jednostek spalinowych, w których spaliny są jednocześnie produktem reakcji i medium roboczym.
Najważniejsze elementy są dość proste: gorąca strona odbiera energię z zewnętrznego źródła, zimna strona oddaje ją do otoczenia, a pośrodku działa regenerator, czyli coś w rodzaju magazynu ciepła na krótkie odcinki cyklu. W praktycznych konstrukcjach spotyka się różne wersje mechaniczne, ale zasada pozostaje ta sama: gaz jest przesuwany między strefą gorącą i zimną, a różnica temperatur wykonuje pracę.
To właśnie dlatego ten typ napędu tak dobrze pasuje do energetyki rozproszonej. Nie potrzebuje klasycznego palnika w cylindrze, tylko stabilnego źródła ciepła, które da się podłączyć z zewnątrz. Najłatwiej zrozumieć sens tego rozwiązania po prześledzeniu jednego pełnego obiegu.
Jak wygląda obieg krok po kroku
Źródła techniczne opisują idealny cykl jako cztery następujące po sobie etapy: rozprężanie na gorącej stronie, przekazanie ciepła przez regenerator, sprężanie po stronie zimnej i ponowne odzyskanie energii przy powrocie gazu. W prawdziwej maszynie te procesy nie są tak czyste, ale ten model dobrze pokazuje logikę działania.
- Gaz trafia do strefy gorącej i odbiera ciepło z zewnętrznego źródła. Jego ciśnienie rośnie, więc zaczyna się rozprężanie, które przesuwa tłok i oddaje pracę mechaniczną.
- Przy przejściu przez regenerator część energii jest czasowo „przechowana” w materiale wypełniającym. To ważne, bo bez tego ciepło uciekłoby prosto do chłodnicy.
- Gaz trafia do strefy zimnej, gdzie oddaje ciepło do otoczenia. Spadek temperatury obniża ciśnienie i ułatwia sprężanie przy mniejszym nakładzie pracy.
- Podczas powrotu regenerator oddaje wcześniej zmagazynowaną energię, więc gaz wraca do strony gorącej w lepiej przygotowanym stanie i cykl może się powtórzyć.
W wersji idealnej obieg jest bardzo elegancki: rozprężanie i sprężanie zachodzą przy stałej temperaturze, a wymiana ciepła między etapami odbywa się bez strat. W praktyce część przebiegów jest bliższa zachowaniu adiabatycznemu, pojawiają się opory przepływu, tarcie i przecieki, więc sprawność zawsze spada poniżej ideału. Im słabszy regenerator i im większe straty cieplne, tym szybciej cały układ traci sens ekonomiczny. To prowadzi wprost do pytania, gdzie taki cykl naprawdę warto wykorzystać.
Gdzie sprawdza się w elektrowniach i instalacjach OZE
Departament Energii USA podaje, że systemy dish/engine zwykle pracują w zakresie 3 do 25 kW, więc ich naturalnym środowiskiem są małe, modułowe instalacje, a nie ogromne bloki sieciowe. To ważna wskazówka: ten typ układu najlepiej czuje się tam, gdzie liczy się skalowalność, prosty montaż i możliwość podłączenia do konkretnego źródła ciepła.
W energetyce widzę dla niego cztery sensowne scenariusze:
| Zastosowanie | Dlaczego pasuje | Co ogranicza |
|---|---|---|
| Koncentracja energii słonecznej | Paraboliczne lustra mogą dostarczyć bardzo skoncentrowane ciepło bez klasycznego kotła | Wymaga śledzenia Słońca i dobrej pogody |
| Odzysk ciepła odpadowego | Wykorzystuje energię, która i tak ucieka do otoczenia | Potrzebna jest wystarczająca różnica temperatur i stabilny strumień ciepła |
| Geotermia i lokalne źródła ciepła | Pracuje ciągle i dobrze znosi źródło o przewidywalnych parametrach | Przy niższych temperaturach spada moc użyteczna |
| Mała kogeneracja | Może jednocześnie dostarczać prąd i wykorzystywać ciepło odpadowe | Ekonomia zależy od jakości źródła ciepła i kosztu wymienników |
W polskich warunkach najbardziej sensownie patrzyłbym na niego przez pryzmat lokalnych źródeł ciepła: przemysłu, biogazu, geotermii i wybranych projektów solarnych. Nie jako następcę dużej elektrowni parowej, tylko jako narzędzie do odzysku energii tam, gdzie dziś bywa ona bezpowrotnie tracona. Ten podział zastosowań dobrze pokazuje też, dlaczego technologia jest niszowa, ale nie marginalna.
Co daje przewagę, a co wciąż przeszkadza
Najkrócej: przewaga wynika z logiki obiegu, a problem z fizyki i kosztów. Im bardziej chcesz zbliżyć się do ideału, tym bardziej rosną wymagania wobec szczelności, wymiany ciepła i jakości materiałów. Materiały NASA dobrze pokazują, że realne maszyny odbiegają od modelu idealnego właśnie przez tarcie, opory przepływu i to, że gaz nie zachowuje się idealnie izotermicznie przez cały cykl.
| Co działa na plus | Dlaczego to ważne |
|---|---|
| Zamknięty obieg gazu | Nie trzeba co cykl zasysać nowego ładunku i odprowadzać spalin z komory roboczej |
| Źródło ciepła jest zewnętrzne | Łatwiej podłączyć różne paliwa, ciepło odpadowe albo koncentrację słoneczną |
| Cicha i płynna praca | Przy małych instalacjach to realny atut eksploatacyjny |
| Duży potencjał teoretyczny | W idealnym modelu sprawność zbliża się do granicy Carnota |
| Co ogranicza praktykę | Skutek |
|---|---|
| Wysokie wymagania materiałowe | Koszt rośnie szybciej niż w prostszych układach cieplnych |
| Wrażliwość na temperatury i szczelność | Spadek sprawności pojawia się szybko, gdy źródło ciepła jest niestabilne |
| Rozbudowane wymienniki i regenerator | Układ staje się trudniejszy w projektowaniu i serwisie |
| Ograniczenia skali | W dużej elektrowni zwykle lepiej wypada para albo ORC |
Z mojego punktu widzenia największą pułapką jest oczekiwanie, że ta technologia „załatwi wszystko”. Nie załatwi. Za to tam, gdzie masz ciepło, które i tak już istnieje, potrafi zamienić stratę w użyteczną energię. I właśnie wtedy zaczyna być interesująca bardziej niż wiele głośniejszych, ale mniej praktycznych koncepcji.
Kiedy warto rozważyć ten układ zamiast pary albo ORC
Jeśli mam sprowadzić decyzję do prostych kryteriów, to patrzę przede wszystkim na temperaturę źródła ciepła, stabilność pracy i docelową skalę mocy. Gdy źródło jest gorące, stabilne i lokalne, a instalacja ma być mała lub średnia, ten układ ma sens. Gdy mówimy o dużej elektrowni sieciowej, przewagę zwykle przejmują turbina parowa albo ORC, bo są po prostu bardziej naturalne dla takiej skali.
- Wybieraj go, jeśli chcesz odzyskiwać ciepło odpadowe bez budowy klasycznego kotła i układu parowego.
- Rozważ go, jeśli źródło ciepła jest skoncentrowane, ale nie chcesz dużej i ciężkiej infrastruktury.
- Patrz na niego przy małych elektrowniach modułowych, gdzie ważne są cisza, prostota przyłączenia i lokalna produkcja energii.
- Odstaw go na bok, jeśli temperatura po stronie gorącej jest zbyt niska, a różnica temperatur za mała, by obieg dawał sensowną moc.
W praktyce najlepszy projekt energetyczny nie zaczyna się od pytania „jaki silnik wybrać?”, tylko od pytania „jakie ciepło już mam i ile z niego uciekа?”. Jeżeli odpowiedź brzmi: stabilne, gorące, dostępne lokalnie, to ten układ staje się bardzo rozsądną opcją. Jeżeli nie, lepiej od razu rozważyć inne technologie, zamiast przepłacać za rozwiązanie, które dobrze wygląda na schemacie, ale słabiej pracuje w realnej instalacji.
Co ta technologia mówi o przyszłości małych elektrowni
Najciekawsze w całej tej konstrukcji jest to, że nie potrzebuje wielkiej rewolucji, tylko dobrego dopasowania do źródła ciepła. W małej energetyce, odzysku ciepła i wybranych instalacjach OZE to właśnie takie dopasowanie daje największy zwrot. Jeśli projekt ma sens tylko na papierze, ten układ szybko to ujawnia. Jeśli ma stabilny strumień ciepła i sensowną temperaturę pracy, potrafi zaskoczyć dobrym bilansem.
Dlatego traktuję go nie jako ciekawostkę z podręcznika, ale jako narzędzie dla miejsc, w których energia cieplna już istnieje i po prostu szkoda jej nie wykorzystać. W takich zastosowaniach obieg zamknięty nie jest abstrakcją, tylko bardzo praktycznym sposobem na odzyskanie części tego, co normalnie zostałoby utracone bez pożytku.
