W elektronice kondensator potrafi zdecydować o tym, czy zasilanie pracuje stabilnie, układ nie zbiera zakłóceń i czy całość wytrzyma lata zamiast miesięcy. To element, który magazynuje ładunek w polu elektrycznym i oddaje go wtedy, gdy obciążenie potrzebuje krótkiego wsparcia. W tym artykule pokazuję, jak działa, gdzie jest naprawdę użyteczny i jak dobrać go rozsądnie do zwykłej elektroniki, zasilaczy oraz układów związanych z energią i fotowoltaiką.
Najważniejsze fakty, które ułatwią dobór
- Ten element nie produkuje energii, tylko ją krótkotrwale gromadzi i oddaje.
- W układach cyfrowych często stosuje się 0,1 µF lub 1 µF lokalnie oraz około 10 µF jako bufor zasilania.
- Do wysokich częstotliwości najlepiej sprawdzają się ceramiczne MLCC, a do większej energii i wygładzania zasilania - elektrolityczne lub foliowe.
- W falownikach i instalacjach PV liczą się nie tylko pojemność, ale też ESR, ripple current i temperatura pracy.
- Zapas napięcia i poprawny montaż są równie ważne jak sama wartość w µF.
Jak działa i dlaczego nie jest małą baterią
Jego konstrukcja jest prosta: dwie przewodzące okładziny oddzielone dielektrykiem. Po przyłożeniu napięcia ładunek gromadzi się na okładzinach, a energia zostaje zapisana w polu elektrycznym. Różnica względem baterii jest zasadnicza: tutaj nie zachodzi reakcja chemiczna, więc odpowiedź na obciążenie jest szybka, ale pojemność energetyczna zwykle dużo mniejsza niż w ogniwie.
W praktyce ważne są dwa skutki. Po pierwsze, taki element potrafi bardzo szybko oddać energię, więc dobrze radzi sobie z krótkimi skokami poboru prądu. Po drugie, jego zachowanie zależy od pojemności, napięcia pracy, strat wewnętrznych i częstotliwości sygnału. Im szybciej układ przełącza obciążenie, tym większe znaczenie mają ESR i ESL, czyli odpowiednio rezystancja i indukcyjność pasożytnicza. Te dwa parametry mówią mi często więcej niż sama liczba mikrofaradów.
Gdy rozumiesz ten mechanizm, łatwiej ocenić, dlaczego w jednych miejscach liczy się szybka reakcja, a w innych duża pojemność i odporność na temperaturę.
Gdzie pracuje w praktyce
Najczęściej widzę go w trzech rolach: jako bufor zasilania, filtr zakłóceń i magazyn krótkotrwałej energii. Przy mikrokontrolerach i układach cyfrowych lokalne odsprzęganie zwykle robi się małymi wartościami rzędu 0,1 µF lub 1 µF, a przy wejściu zasilania dokładany jest większy bufor, często około 10 µF. Taki układ nie poprawia „mocy” zasilacza, tylko stabilizuje napięcie wtedy, gdy prąd zmienia się gwałtownie.
W torach audio, zasilaczach impulsowych i przetwornicach ten sam element wygładza tętnienia i ogranicza zakłócenia. W wersjach sieciowych dochodzą jeszcze filtry EMI, a w układach sterowania czasem precyzyjny obwód RC, który odpowiada za opóźnienie, integrację sygnału albo prosty pomiar czasu. W energetyce rozproszona rola jest jeszcze ciekawsza: w falowniku PV lub przetwornicy DC/DC element pojemnościowy musi znieść nie tylko napięcie, ale też ripple current i temperaturę obudowy. To właśnie tam różnica między dobrym a przeciętnym doborem wychodzi najszybciej.
To prowadzi wprost do pytania, który wariant sprawdzi się najlepiej w konkretnej roli.

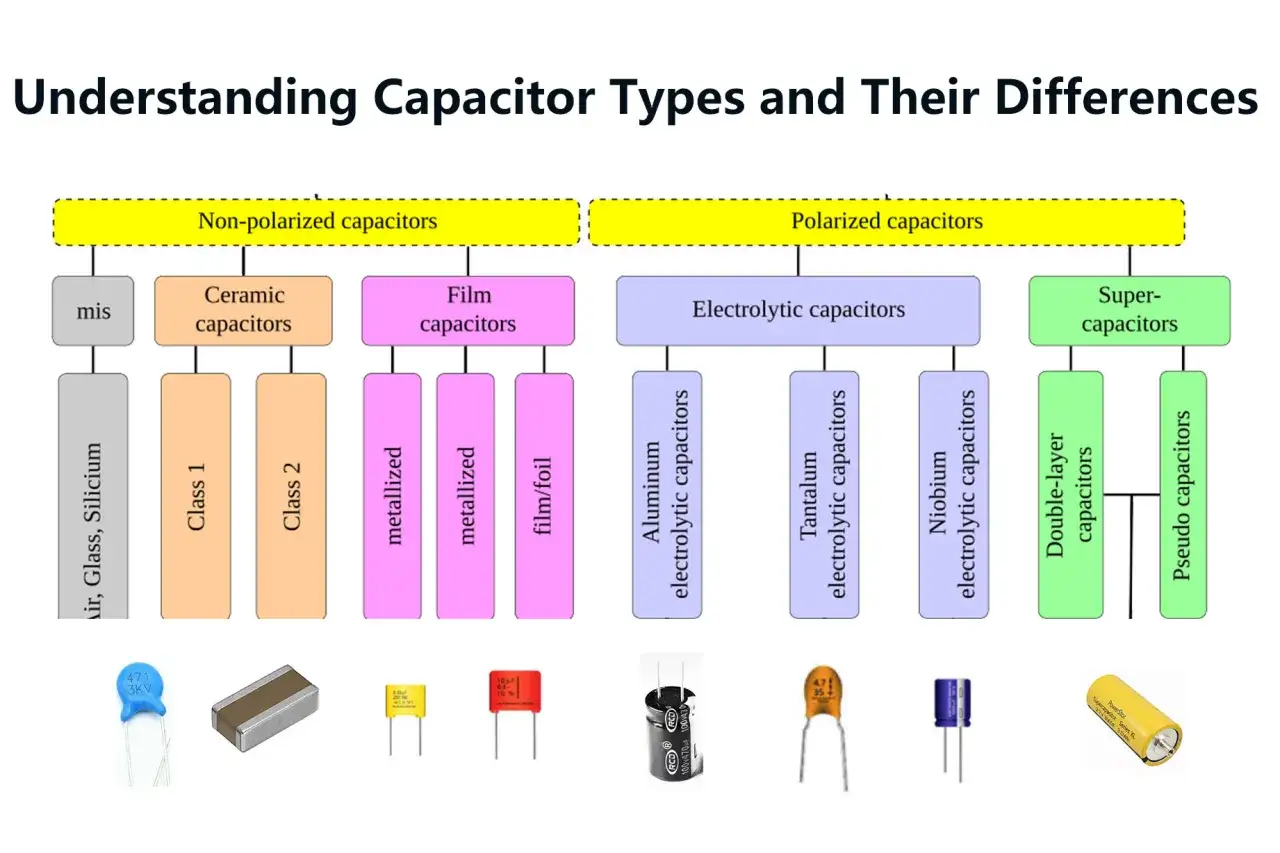

Który typ pasuje do zadania
Wybór typu jest prostszy, jeśli patrzy się nie na nazwę, tylko na zadanie. Poniżej zestawiam odmiany, które w praktyce pojawiają się najczęściej.
| Typ | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| Ceramiczny MLCC | Odsprzęganie, filtracja wysokich częstotliwości | Niski ESR i ESL, mały rozmiar, szybka reakcja | Pojemność może spadać pod wpływem napięcia i temperatury, nie lubi naprężeń mechanicznych |
| Elektrolityczny aluminiowy | Wygładzanie zasilania, magazyn energii, bufor napięcia | Duża pojemność, dobry stosunek ceny do możliwości, wysoka zdolność przenoszenia tętnień | Polaryzacja, większe straty, starzenie zależne od temperatury |
| Foliowy | DC link, obwody impulsowe, filtry w energetyce | Stabilność parametrów, niski ESR, dobra trwałość | Większy gabaryt i zwykle wyższa cena |
| Superkondensator | Krótkie podtrzymanie zasilania, backup RTC, szybkie ładowanie i rozładowanie | Bardzo duża pojemność, świetna do krótkiego backupu | Niskie napięcie na ogniwo, konieczność pilnowania czasu życia i warunków pracy |
Jeśli patrzę na układ cyfrowy, zwykle zaczynam od ceramiki. Jeśli chodzi o energię i gładkie zasilanie, częściej wygrywa elektrolit. W falowniku albo przetwornicy dużej mocy niemal zawsze myślę o folii, bo tam liczy się nie tylko pojemność, ale też zachowanie przy dużym prądzie i szybkich zboczach napięcia. Superkondensator zostawiam do podtrzymania i buforowania, nie do klasycznej filtracji wysokich częstotliwości.
Sama odmiana technologii nie wystarczy jednak do bezpiecznego wyboru, bo równie ważne są parametry użytkowe.
Na co patrzeć przy doborze lub wymianie
W praktyce nie zaczynam od samej pojemności. Najpierw sprawdzam napięcie znamionowe, bo przekroczenie tej granicy skraca życie i może skończyć się uszkodzeniem. Potem patrzę na ESR, bo on mówi o stratach cieplnych; niski ESR jest korzystny w szybkich układach, ale nie zawsze rozwiązuje problem stabilności. Trzeci punkt to temperatura pracy i spodziewany czas pracy pod obciążeniem, zwłaszcza jeśli element siedzi blisko radiatora, tranzystorów mocy albo transformatora.
- Pojemność dobieram do funkcji, nie do zasady „im więcej, tym lepiej”.
- Napięcie pracy musi mieć zapas względem rzeczywistych warunków układu.
- ESR i ESL decydują o zachowaniu przy szybkich zmianach prądu.
- Polaryzacja ma znaczenie w elektrolitach; odwrócone napięcie to proszenie się o awarię.
- Gabaryt i montaż wpływają na to, czy układ mechanicznie przetrwa drgania, temperaturę i serwis.
Jeśli wymieniam stary element, nie kopiuję bezmyślnie samego numeru z obudowy. Sprawdzam, czy nowy ma podobne lub lepsze parametry strat, czy pasuje do częstotliwości pracy i czy nie zaburzy stabilności całego obwodu. W zasilaczach impulsowych jeden „na oko podobny” element potrafi zmienić zachowanie regulatora bardziej niż przypuszczasz.
W układach z przetwornicami i falownikami te liczby zaczynają mieć jeszcze większe znaczenie.
Dlaczego w falownikach i instalacjach PV liczy się więcej niż pojemność
W układach fotowoltaicznych i energetyce mocy ten element pracuje w trudniejszych warunkach niż w typowej elektronice użytkowej. Falownik lub przetwornica nie widzi tylko stałego napięcia; widzi szybkie przełączanie, tętnienia prądu i lokalne grzanie. Dlatego w nowoczesnych układach coraz większą rolę mają wersje foliowe i szybkie ceramiczne układy pomocnicze, bo ich niski ESR i mała indukcyjność pomagają przy SiC i GaN, czyli półprzewodnikach przełączających z wysoką częstotliwością.
Najważniejszy wniosek jest prosty: w tej klasie zastosowań temperatura robi różnicę większą niż marketingowe hasła. Jeśli element siedzi przy źródle ciepła, żyje krócej. Jeśli ma zbyt mały zapas prądowy, nagrzewa się od tętnień i starzeje szybciej. Dlatego w praktyce projektowej patrzę na trzy rzeczy jednocześnie: chłodzenie, ripple current i rozmieszczenie na płytce. Właśnie w takich zastosowaniach widać, że dobór nie kończy się na tabelce z pojemnością, tylko obejmuje cały układ termiczno-elektryczny.
Jeśli ktoś dobiera element do fotowoltaiki tylko po pojemności, zwykle wraca do tematu po pierwszych testach termicznych. W praktyce wygrywa rozwiązanie, które ma sensowny zapas napięcia, niskie straty i rozsądne warunki chłodzenia. To samo dotyczy zasilaczy sieciowych, magazynów energii i sterowników silników.
Co sprawdzam ostatnie, zanim uznam dobór za zamknięty
Gdybym miał zostawić jedną praktyczną regułę, brzmiałaby tak: najpierw funkcja, potem technologia, na końcu cena. W elektronice oszczędność na złym typie zwykle kosztuje więcej niż różnica między dwoma sensownymi wariantami.
- Do szybkiego odsprzęgania wybieram małe, szybkie ceramiczne elementy blisko układu.
- Do bufora energii i wygładzania zasilania częściej sięgam po elektrolit lub folię.
- W układach mocy pilnuję temperatury, ripple current i przewodzenia ciepła bardziej niż samej liczby µF.
- Jeśli coś ma pracować długo i bez serwisu, zostawiam większy zapas parametrów niż w prototypie.
To właśnie ten porządek decyzji najczęściej odróżnia projekt działający chwilę od projektu działającego stabilnie przez lata.
