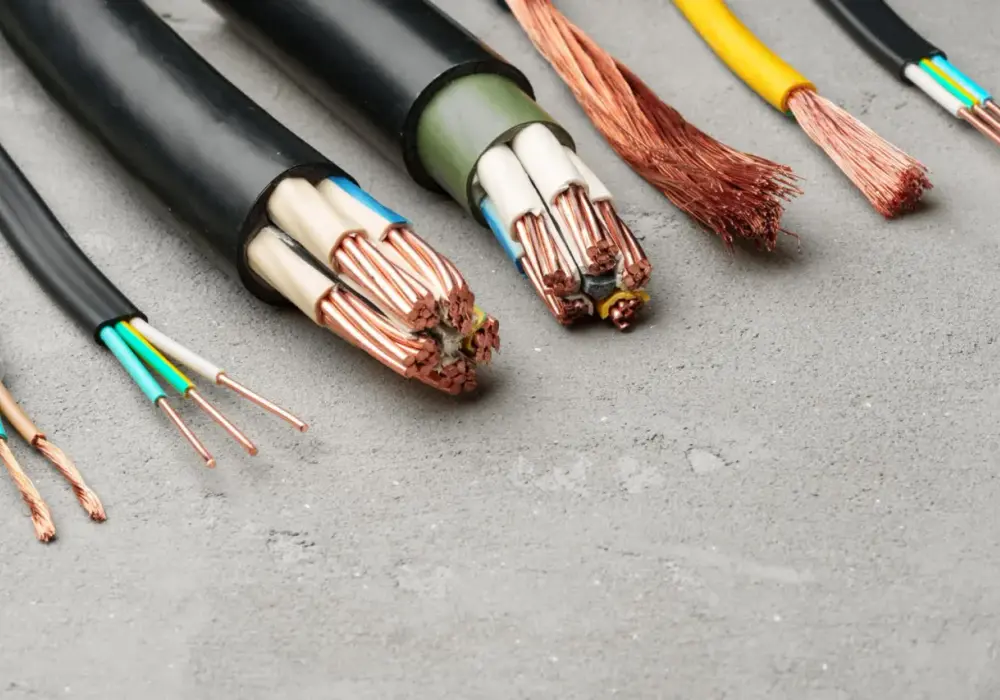

Przewodność właściwa, czyli konduktywność, pokazuje, jak łatwo materiał przepuszcza prąd i dlaczego jedne przewody grzeją się szybciej od innych. W praktyce od tej jednej cechy zależą straty energii, spadki napięcia, dobór przekroju kabla i sensowność wyboru miedzi, aluminium albo innego materiału w instalacji. W energetyce i fotowoltaice to nie jest detal z podręcznika, tylko parametr, który wpływa na realne koszty i niezawodność układu.
Najważniejsze rzeczy, które warto wiedzieć o przewodzeniu prądu w materiałach
- Przewodność właściwa opisuje cechę materiału, a nie gotowego przewodu o konkretnej długości i przekroju.
- W praktyce najczęściej używa się zależności σ = 1/ρ oraz R = ρ·L/S.
- Miedź przewodzi lepiej od aluminium, ale wybór zależy też od ceny, masy i jakości połączeń.
- W metalach wzrost temperatury zwykle pogarsza przewodzenie, więc rosną straty i nagrzewanie.
- W instalacjach PV i innych układach energetycznych równie ważne jak sam kabel są styki, zaciski i długość trasy.
Jak rozumieć zdolność materiału do przewodzenia prądu
Najprościej patrzę na to tak: materiał o wyższej przewodności stawia mniejszy opór uporządkowanemu ruchowi ładunków. W metalach nośnikami są głównie elektrony swobodne, więc prąd płynie tym łatwiej, im większa jest liczba takich nośników i im mniej przeszkód napotykają po drodze. Jednostką jest S/m, czyli simens na metr, a sama wartość mówi o materiale, nie o jego wymiarach.
To rozróżnienie jest ważne, bo łatwo pomylić cechę materiału z zachowaniem całego elementu. Dwa przewody z tego samego metalu mogą mieć zupełnie inny opór, jeśli różnią się długością, przekrojem albo temperaturą pracy. Właśnie dlatego sama informacja „to jest dobry przewodnik” nie wystarcza, gdy projektuje się obwód albo ocenia straty energii.
Jeśli ktoś chce myśleć o tym praktycznie, powinien zapamiętać jedno: większa przewodność właściwa oznacza łatwiejszy przepływ prądu przy tym samym polu elektrycznym. Z tego punktu wyjścia da się już przejść do wzorów, które pokazują, co zmienia geometria przewodu.
Konduktywność, rezystywność i opór przewodu to nie to samo
Najczęściej tłumaczę to tak: przewodność właściwa opisuje materiał, rezystywność jest jej odwrotnością, a opór dotyczy konkretnego elementu o określonych wymiarach. Do tego dochodzi jeszcze konduktancja, czyli odwrotność oporu całego elementu. Dopiero zestawienie tych pojęć pozwala poprawnie czytać dane katalogowe i wyniki obliczeń.| Wielkość | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Przewodność właściwa | σ | S/m | Zdolność materiału do przewodzenia prądu |
| Rezystywność | ρ | Ω·m | Opór właściwy materiału, czyli ρ = 1/σ |
| Opór przewodu | R | Ω | Opór konkretnego elementu o danej długości i przekroju |
| Konduktancja | G | S | Odwrotność oporu całego elementu: G = 1/R |
W obliczeniach liczy się też geometria przewodu. Dla jednorodnego przewodnika obowiązuje zależność R = ρ·L/S, więc dłuższy i cieńszy odcinek stawia większy opór niż krótki i gruby, nawet jeśli wykonano go z tego samego metalu. To właśnie dlatego kabel z pozoru „tego samego typu” może zachowywać się zupełnie inaczej w zależności od przekroju i długości trasy.
Największy błąd początkujących polega na tym, że patrzą wyłącznie na tabelę materiałową, a ignorują warunki pracy. W praktyce nie wybiera się „najlepszego” metalu w próżni, tylko taki wariant, który przy danym prądzie, odległości i temperaturze da akceptowalne straty oraz rozsądny koszt całej instalacji.
Jakie materiały przewodzą najlepiej i dlaczego to ma znaczenie
Wartości przewodności najlepiej czytać jako punkt odniesienia, a nie jako ranking bez kontekstu. Poniżej zestawiam najważniejsze materiały tak, jak zwykle porównuje się je w elektrotechnice. Podane liczby są orientacyjne dla okolic 20°C, bo wraz z temperaturą i składem stopu wynik może się zmieniać.
| Materiał | Przewodność orientacyjna | Co to oznacza w praktyce |
|---|---|---|
| Srebro | ok. 6,25 × 107 S/m | Najlepsze przewodzenie, ale wysoka cena i miękkość ograniczają zastosowanie |
| Miedź | ok. 5,7 × 107 S/m | Standard w kablach, szynach i wielu połączeniach |
| Aluminium | ok. 3,53 × 107 S/m | Lżejsze i tańsze, ale zwykle wymaga większego przekroju i dobrych złączy |
| Żelazo / stal | ok. 1,6 × 107 S/m | Przewodzi wyraźnie gorzej niż metale używane w kablach energetycznych |
| Szkło | Bardzo mała | Traktuje się je jako izolator, a nie przewodnik |
Różnice wyglądają abstrakcyjnie, dopóki nie przełożysz ich na projekt. Miedź przewodzi lepiej niż aluminium, ale aluminium bywa rozsądniejsze tam, gdzie liczą się masa, koszt i dłuższe odcinki linii. Ja najczęściej patrzę nie na „najlepszy” metal w oderwaniu od reszty, tylko na to, jaki kompromis da najmniejsze straty przy sensownym koszcie całej instalacji.
Warto też pamiętać, że nawet bardzo dobry przewodnik nie zadziała dobrze, jeśli połączenia są słabe. Utlenienie, luźny zacisk albo źle dobrane zakończenie przewodu potrafią podnieść opór lokalnie bardziej niż sam wybór metalu.
Dlaczego temperatura tak mocno zmienia wynik
To jeden z tych tematów, które w praktyce robią większą różnicę, niż sugerują proste wzory. W metalach wzrost temperatury zwykle zwiększa drgania sieci krystalicznej, przez co elektrony częściej się rozpraszają, a opór rośnie. Skutek jest prosty: przewodność spada, straty cieplne rosną, a przewód nagrzewa się jeszcze bardziej.
W półprzewodnikach sytuacja bywa odwrotna, bo wyższa temperatura może zwiększać liczbę nośników ładunku. Dlatego nie da się przenosić jednego schematu zachowania na wszystkie materiały. To ważne zwłaszcza tam, gdzie pracują układy elektroniczne, falowniki, czujniki albo elementy o precyzyjnie kontrolowanej charakterystyce.
- W metalach wyższa temperatura zwykle oznacza większy opór.
- W półprzewodnikach przewodzenie często poprawia się wraz z temperaturą.
- W obliczeniach katalogowych warto sprawdzać temperaturę odniesienia, najczęściej 20°C.
Najważniejsza konsekwencja jest praktyczna: przewód, który wygląda dobrze na papierze, po nagrzaniu może mieć już wyraźnie gorsze parametry. Dlatego przy projektowaniu nie patrzę wyłącznie na dane dla „zimnego” materiału, tylko na warunki rzeczywiste, w których instalacja będzie pracować przez lata.
Co ta właściwość zmienia w fotowoltaice i innych instalacjach energetycznych

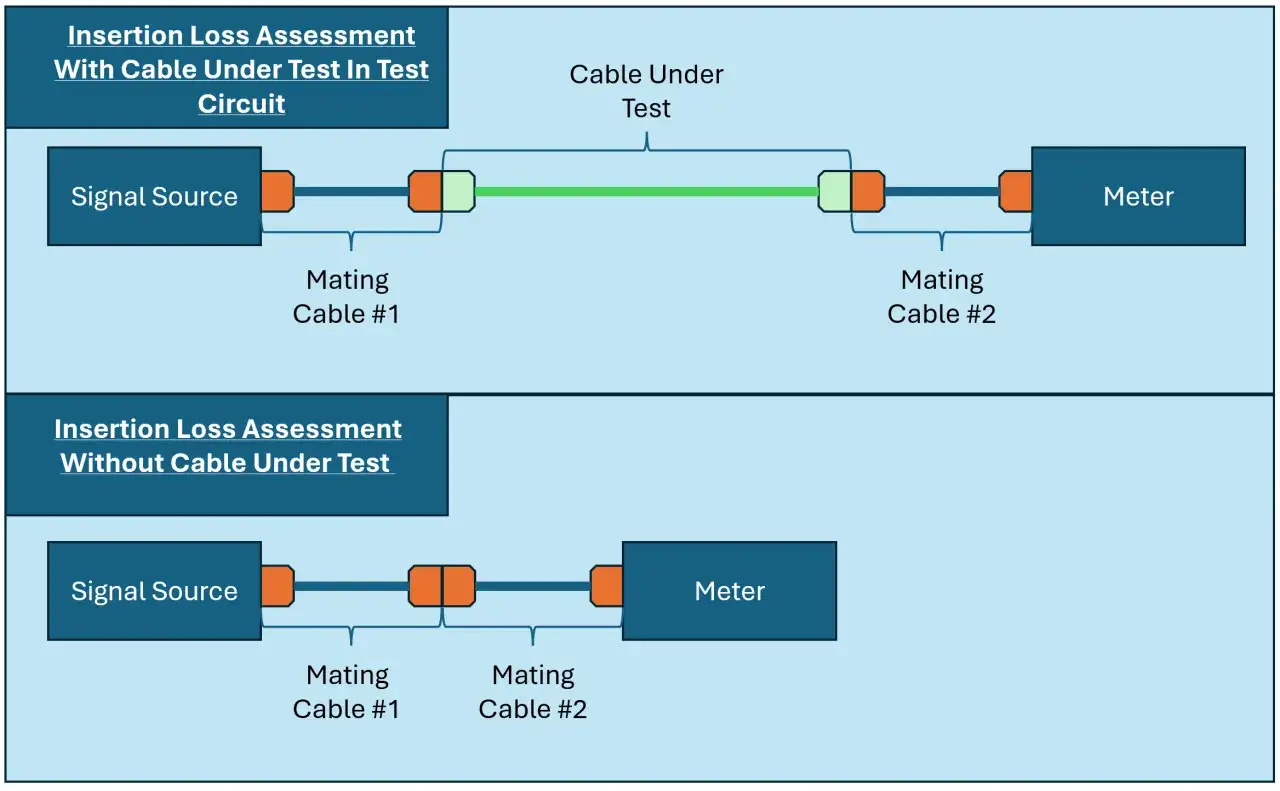

W energetyce ten temat od razu przekłada się na pieniądze. Każdy dodatkowy opór w kablach i złączach zamienia część energii elektrycznej w ciepło zgodnie z zależnością I²R, więc przy większym prądzie nawet niewielki wzrost oporu daje zauważalnie większe straty. W instalacjach PV, gdzie prąd płynie na długich odcinkach po stronie DC, to ma bardzo konkretne znaczenie.
W praktyce zwracam uwagę przede wszystkim na cztery rzeczy:
- długość trasy przewodu, bo im dłużej płynie prąd, tym większy wpływ oporu materiału,
- przekrój żyły, bo cienki przewód szybciej podnosi straty i temperaturę,
- jakość złącz, bo słaby styk potrafi zepsuć bardzo dobry kabel,
- materiał przewodzący, bo miedź, aluminium i stopy zachowują się inaczej pod obciążeniem.
W instalacjach fotowoltaicznych i magazynach energii dobrze widać, że sama teoria nie wystarcza. Liczy się też odporność na utlenianie, trwałość połączeń i stabilność mechaniczną. Czasem lepiej wybrać rozwiązanie trochę droższe na starcie, jeśli później pozwoli ograniczyć straty, przegrzewanie i serwisowanie całego układu.
Jak czytać dane techniczne i nie wpaść w typowe pułapki
Najczęstszy błąd, jaki widzę, to wyciąganie wniosków z pojedynczej liczby bez sprawdzenia warunków pomiaru. Sama wartość przewodności bez temperatury, rodzaju materiału i informacji o stopie niewiele mówi. Drugi błąd to mieszanie rezystywności materiału z rezystancją gotowego przewodu. To nie jest to samo i w obliczeniach daje zupełnie inne wyniki.
- Sprawdzaj temperaturę odniesienia, bo materiał w 20°C i w rozgrzanej obudowie zachowuje się inaczej.
- Porównuj czyste metale ze stopami bardzo ostrożnie, bo domieszki potrafią mocno zmienić wynik.
- Nie oceniaj przewodu tylko po materiale żyły, bo w praktyce liczy się też styk, zacisk i jakość montażu.
- Nie zakładaj, że wyższa przewodność automatycznie wygrywa, bo dochodzą masa, cena, odporność mechaniczna i korozja.
- Uwzględniaj nagrzewanie podczas pracy, bo rzeczywisty opór rośnie razem z temperaturą.
W dobrym projekcie dane techniczne są tylko początkiem, a nie odpowiedzią samą w sobie. Zawsze pytam: w jakiej temperaturze ten element pracuje, jaki prąd ma przenieść i jak długo ma zachować parametry bez przegrzewania. Dopiero wtedy można rozsądnie ocenić, czy materiał i przekrój są dobrane poprawnie.
Co naprawdę sprawdza się przy doborze przewodów i złączy
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: nie oceniaj instalacji po samym materiale przewodu. Najpierw patrzę na prąd, długość trasy, temperaturę pracy, a dopiero potem na to, czy kabel jest miedziany, aluminiowy czy wykonany ze stopu. W dobrze zaprojektowanym obwodzie przewodność materiału jest ważna, ale nie ważniejsza niż cały układ.
W praktyce najlepiej działa podejście warstwowe: materiał ma być odpowiedni, przekrój ma ograniczać straty, połączenia mają być pewne, a warunki cieplne nie mogą wypychać instalacji poza bezpieczny zakres. Jeśli te cztery elementy są dopięte, prąd płynie stabilnie, a energia nie zamienia się niepotrzebnie w ciepło tam, gdzie nie jest potrzebna.
To właśnie dlatego przy projektowaniu obwodów i instalacji OZE wolę myśleć o przewodzeniu kompleksowo, a nie przez pryzmat jednej liczby z tabeli. Taka kolejność pozwala uniknąć przegrzewania, zbędnych strat i kosztownych poprawek już po uruchomieniu systemu.
