W obwodach prądu przemiennego sama oporność przewodu to nie wszystko. O tym, jak zachowuje się prąd, decyduje też reaktancja, czyli opór bierny cewek i kondensatorów, który wpływa na wartość prądu, przesunięcie fazy i dobór elementów w układzie. Poniżej rozkładam temat na prostą definicję, praktyczne wzory i to, co z tego wynika w sieci, falowniku i instalacji PV.
Najważniejsze fakty o oporze biernym w obwodach AC
- Opór bierny nie oznacza strat energii jak w rezystorze, tylko magazynowanie i oddawanie energii w czasie pracy układu.
- Cewka zwiększa opór wraz ze wzrostem częstotliwości, a kondensator zachowuje się odwrotnie.
- W praktyce liczą się trzy wielkości: opór czynny R, składowa bierna X oraz impedancja Z.
- W polskiej sieci 230 V/50 Hz nawet niewielka indukcyjność albo pojemność potrafi wyraźnie zmienić prąd i fazę.
- W instalacjach PV i falownikach wpływa to na filtry, straty, współczynnik mocy i stabilność pracy układu.
Czym jest opór bierny i dlaczego nie działa jak zwykły opór
Ja zaczynam od prostego rozróżnienia: rezystor zamienia energię w ciepło, a elementy bierne, takie jak cewka i kondensator, przechowują ją chwilowo w polu magnetycznym albo elektrycznym, po czym oddają z powrotem do obwodu. Dlatego w prądzie przemiennym zachowują się inaczej niż zwykły opór, a ich wpływ zależy od częstotliwości sygnału. Właśnie to sprawia, że w AC nie wystarczy pytać tylko o wartość napięcia i prądu, trzeba jeszcze patrzeć na fazę oraz charakter obciążenia.W praktyce najłatwiej zapamiętać to tak: w obwodzie stałym cewka dąży do przewodzenia, a kondensator do blokowania przepływu, natomiast w obwodzie zmiennym oba elementy zaczynają reagować na tempo zmian sygnału. Im szybciej zmienia się prąd lub napięcie, tym silniej ujawnia się ich wpływ. To właśnie dlatego składowa bierna jest ważna nie tylko w teorii, ale też przy doborze zabezpieczeń, zasilaczy, filtrów i elementów kompensacyjnych. Żeby zobaczyć tę różnicę bez zbędnej abstrakcji, warto rozbić zachowanie cewki i kondensatora na konkretne przypadki.
Ten temat od razu prowadzi do praktyki, bo dopiero zestawienie obu elementów pokazuje, skąd bierze się przesunięcie fazy i dlaczego jedne układy „trzymają” prąd, a inne go ograniczają.
Jak zachowują się cewka i kondensator
Cewka i kondensator robią w obwodzie zupełnie inne rzeczy, choć oba elementy opisuje się w tej samej rodzinie pojęć. Dla cewki opór bierny rośnie wraz z częstotliwością, a dla kondensatora maleje. Najprościej zapisuje się to wzorami: XL = 2πfL dla cewki oraz XC = 1 / (2πfC) dla kondensatora.
| Element | Wzór | Co się dzieje przy wzroście częstotliwości | Co magazynuje | Typowy efekt w układzie |
|---|---|---|---|---|
| Cewka | XL = 2πfL | Opór bierny rośnie | Energię w polu magnetycznym | Ogranicza szybkie zmiany prądu |
| Kondensator | XC = 1 / (2πfC) | Opór bierny maleje | Energię w polu elektrycznym | Łatwiej przepuszcza składowe o wyższej częstotliwości |
| Rezystor | R | Nie zależy od częstotliwości w prostym modelu | Nie magazynuje energii | Zamienia energię w ciepło |
Jeśli w szeregowym obwodzie RLC wartości XL i XC się zrównają, składowe bierne znoszą się. Wtedy układ wchodzi w rezonans, a częstotliwość rezonansową opisuje wzór f0 = 1 / (2π√LC). To nie jest ciekawostka akademicka, tylko bardzo praktyczne zjawisko, bo rezonans potrafi gwałtownie zmienić prąd, napięcia na elementach i zachowanie całego układu. Z tego punktu łatwo przejść do obliczeń, bo same nazwy i intuicje nie wystarczą, jeśli trzeba ocenić konkretny obwód.
W następnej sekcji liczę to na liczbach, tak jak robi się to przy realnym projekcie albo diagnostyce instalacji.
Jak policzyć wartości dla konkretnego obwodu
Ja zwykle zaczynam od trzech kroków: najpierw biorę częstotliwość, potem podstawiam parametry elementu, a na końcu porównuję wynik z oporem czynnym. W Polsce standardowo pracuje się na 50 Hz, więc to jest naturalny punkt odniesienia dla większości instalacji domowych i wielu układów energoelektronicznych.
- Ustal częstotliwość f, najczęściej 50 Hz.
- Sprawdź, czy analizujesz cewkę, kondensator, czy pełny układ RLC.
- Policz XL albo XC.
- Jeśli układ jest szeregowy, wyznacz impedancję ze wzoru Z = √(R2 + (XL - XC)2).
- Oceń przesunięcie fazy, bo ono mówi więcej o pracy obwodu niż sama wartość prądu.
| Przykład | Dane | Obliczenie | Wynik |
|---|---|---|---|
| Cewka | L = 100 mH, f = 50 Hz | XL = 2π × 50 × 0,1 | 31,4 Ω |
| Kondensator | C = 10 µF, f = 50 Hz | XC = 1 / (2π × 50 × 10-5) | 318 Ω |
Z tych liczb widać coś bardzo praktycznego. Ta sama sieć 230 V może dać zupełnie inny prąd zależnie od tego, czy podłączasz obciążenie indukcyjne, czy pojemnościowe. Przy 50 Hz cewka 100 mH mocniej „stawia opór” niż kondensator 10 µF, a to od razu przekłada się na prąd, fazę i straty w przewodach. W realnym układzie do tego dochodzi jeszcze rezystancja uzwojeń, ESR kondensatora i charakter źródła zasilania, więc idealne wyliczenia zawsze trzeba traktować jako punkt wyjścia, a nie wynik końcowy. To prowadzi do najważniejszego pytania: co z tego wynika w energetyce i instalacjach fotowoltaicznych?
Właśnie tam składowa bierna przestaje być szkolnym wzorem, a zaczyna wpływać na koszty, stabilność i jakość pracy całego systemu.
Co to zmienia w sieci, falowniku i instalacji pv
W instalacjach energetycznych patrzę na to przede wszystkim przez pryzmat dwóch rzeczy: jakości zasilania i strat. Obciążenia indukcyjne, takie jak silniki pomp, wentylatory, transformatory czy dławiki, zwykle zwiększają przesunięcie fazy i pogarszają współczynnik mocy. Z kolei kondensatory stosuje się po to, by tę składową częściowo kompensować i odciążyć sieć.

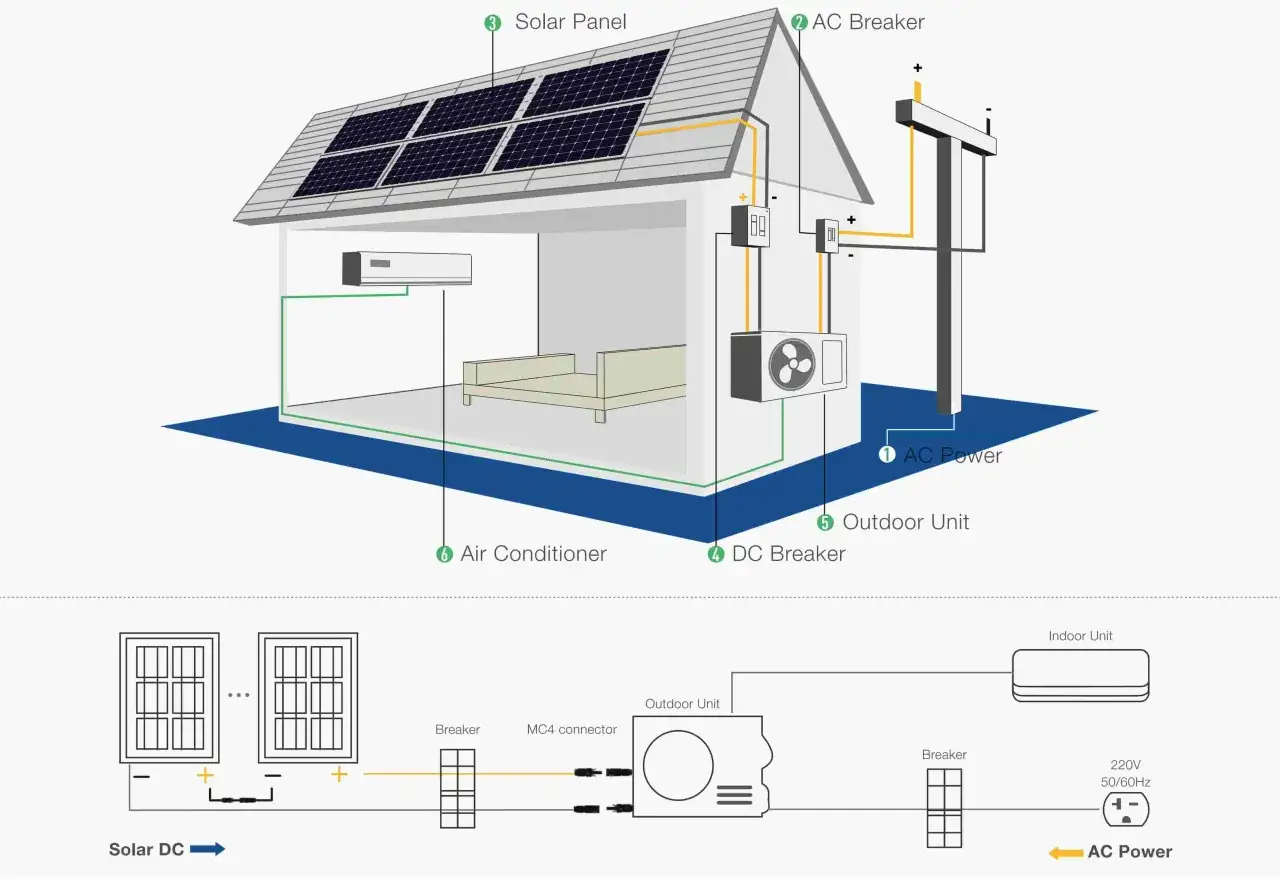

W systemach fotowoltaicznych temat pojawia się najczęściej po stronie AC, czyli na wyjściu falownika, w filtrach i w przewodach między urządzeniami. Sam moduł PV pracuje na prądzie stałym, więc nie generuje problemu oporu biernego w takim sensie jak obwód AC, ale już falownik, filtr wyjściowy i cała sieć przyłączeniowa pracują w świecie zmian częstotliwości, przesunięć fazowych i harmonicznych. Dla mnie to oznacza trzy praktyczne konsekwencje:
- większy prąd przy tej samej mocy czynnej, jeśli układ ma słaby współczynnik mocy,
- większe straty na przewodach i elementach zabezpieczających,
- większe wymagania wobec filtrów, kompensacji i doboru falownika.
W praktyce nie chodzi więc o sam wzór, tylko o to, czy instalacja pracuje stabilnie i ekonomicznie. Jeśli składowa bierna jest zbyt duża, sieć „wozi” więcej prądu, niż wynikałoby to z użytecznej energii, a to przekłada się na grzanie przewodów, obciążenie aparatury i gorszy bilans całego układu. Gdy już to widać, najczęściej trzeba sprawdzić kilka rzeczy po kolei, zamiast szukać jednego winowajcy.
Właśnie dlatego w praktyce najbardziej opłaca się umieć odróżnić problem z elementem, z częstotliwością albo z samym pomiarem.
Co sprawdzam, gdy układ nie zachowuje się tak, jak powinien
Najczęstszy błąd, który widzę, to traktowanie oporu biernego jak zwykłego oporu i próba wyciągania wniosków tylko z wartości prądu. To bywa mylące, bo ten sam odczyt może oznaczać zupełnie inne warunki pracy układu. Ja sprawdzam to zawsze w tej samej kolejności.
- Najpierw częstotliwość, bo wzory dla cewki i kondensatora są od niej bezpośrednio zależne.
- Potem typ elementu, bo pomyłka między indukcyjnością a pojemnością od razu odwraca wynik.
- Następnie połączenie szeregowe albo równoległe, bo sposób liczenia nie jest taki sam.
- Na końcu realne straty, czyli rezystancję uzwojenia, ESR kondensatora i spadki na przewodach.
Do tego dochodzi jeszcze pomiar. Jeśli przebieg nie jest czystą sinusoidą, zwykły miernik bez True RMS może pokazać wynik, który wygląda poprawnie, ale nie opisuje rzeczywistego stanu obwodu. To szczególnie ważne w układach z falownikami, zasilaczami impulsowymi i filtrami, bo tam forma sygnału często odbiega od idealnego modelu. Jeżeli mam zamknąć temat w jednym zdaniu, to opór bierny trzeba czytać razem z częstotliwością, fazą i impedancją, bo dopiero ten zestaw mówi prawdę o pracy obwodu. Gdy patrzy się na to w taki sposób, łatwiej dobrać elementy, ograniczyć straty i uniknąć zaskoczeń przy uruchomieniu instalacji.
To właśnie daje największą przewagę w praktyce: mniej domysłów, więcej przewidywalności i lepszy dobór elementów do realnych warunków pracy.
