W obwodach prądu przemiennego nie wystarcza patrzeć wyłącznie na zwykły opór przewodu czy urządzenia. Liczy się też to, jak elementy reagują na częstotliwość, przesunięcie fazy i magazynowanie energii w polu elektrycznym albo magnetycznym. Dlatego temat impedancji wraca wszędzie tam, gdzie pracują sieci 230/400 V, falowniki, filtry, silniki i instalacje fotowoltaiczne.
Najważniejsze informacje o impedancji w pigułce
- Impedancja opisuje całkowity opór obwodu dla prądu przemiennego, a nie tylko „zwykłą” rezystancję.
- Składa się z części rzeczywistej i reaktywnej, więc zależy także od częstotliwości.
- W obwodach AC ma znaczenie nie tylko wartość w omach, ale też przesunięcie fazowe między napięciem i prądem.
- Najczęściej myli się ją z rezystancją, choć to nie to samo, zwłaszcza przy cewkach i kondensatorach.
- W energetyce i fotowoltaice wpływa na straty, stabilność pracy falowników, spadki napięcia i bezpieczeństwo instalacji.
- Multimetr zwykle nie pokaże pełnej impedancji, bo mierzy przede wszystkim rezystancję.
Impedancja to opór, który zmienia się razem z prądem przemiennym
Ja najprościej ujmuję to tak: rezystancja mówi, ile energii zamienia się w ciepło, a impedancja pokazuje pełną odpowiedź obwodu na prąd przemienny. To pojęcie obejmuje nie tylko opór przewodzenia, ale też wpływ cewek i kondensatorów, czyli elementów, które magazynują energię i oddają ją z opóźnieniem. Jednostką nadal jest om, ale sama liczba w omach nie opisuje jeszcze całej historii.
W praktyce ta różnica ma znaczenie od razu, gdy pojawia się zmienna częstotliwość. W obwodzie stałym, albo w bardzo prostym układzie z samym rezystorem, impedancja i rezystancja mogą wyglądać niemal tak samo. W układzie AC sytuacja robi się bardziej złożona, bo napięcie i prąd nie muszą osiągać maksimum w tym samym momencie.
To właśnie przesunięcie fazowe odróżnia impedancję od zwykłego oporu. Dlatego przy analizie obwodów prądu przemiennego nie wystarczy zadać pytania „ile omów?”, trzeba jeszcze zapytać „przy jakiej częstotliwości i z jakim przesunięciem fazy?”. Żeby zobaczyć to wyraźniej, warto zestawić impedancję z rezystancją i reaktancją.
Impedancja, rezystancja i reaktancja nie są tym samym
To rozróżnienie porządkuje cały temat. Rezystancja jest częścią rzeczywistą, czyli tym, co zamienia energię na ciepło. Reaktancja jest częścią związaną z cewkami i kondensatorami, a impedancja łączy oba te efekty w jedną wielkość opisującą obwód.
| Pojęcie | Co opisuje | Zależność od częstotliwości | Przykład praktyczny |
|---|---|---|---|
| Rezystancja R | Stały opór przewodzenia i straty na ciepło | Zwykle mała lub żadna w prostym modelu | Rezystor, grzałka, przewód |
| Reaktancja X | „Opór” wynikający z energii magazynowanej w polu | Silna, zależy od częstotliwości | Cewka, kondensator, filtr |
| Impedancja Z | Całkowita odpowiedź obwodu na prąd przemienny | Zazwyczaj zależy od częstotliwości i składu układu | Cały obwód AC, falownik, silnik |
W zapisie matematycznym dla obwodów liniowych często używa się formy Z = R + jX, gdzie j oznacza jednostkę urojoną. Gdy potrzebna jest sama wartość „wielkości” impedancji, liczy się moduł: |Z| = √(R² + X²). To praktyczne, bo w wielu zadaniach inżynierskich interesuje nas nie tylko struktura liczby, ale też jej wpływ na prąd i napięcie.
Ja patrzę na to jeszcze prościej: rezystancja mówi, co obwód „traci”, a reaktancja pokazuje, co obwód „przechowuje i oddaje”. Z tego powodu jeden element może być łagodny przy 50 Hz, a przy wyższej częstotliwości stać się wyraźną przeszkodą. Właśnie to prowadzi nas do obliczeń.
Jak liczyć impedancję bez zbędnej matematyki
W prostych układach wystarczą trzy kroki. Najpierw określam, jakie elementy są w obwodzie. Potem sprawdzam częstotliwość sygnału. Na końcu liczę reaktancję cewek lub kondensatorów i dopiero z nich składam całą impedancję.
Dla cewki obowiązuje zależność XL = 2πfL, a dla kondensatora XC = 1 / (2πfC). Z tych wzorów od razu widać, że cewka „stawia większy opór” wraz ze wzrostem częstotliwości, a kondensator odwrotnie: im wyższa częstotliwość, tym mniejsza jego reaktancja. To nie jest detal akademicki, tylko fundament działania filtrów, zasilaczy i wielu układów energoelektronicznych.
- Sam rezystor 10 Ω ma impedancję równą 10 Ω, bo nie wnosi reaktancji.
- Cewka 100 mH przy 50 Hz ma reaktancję około 31,4 Ω, więc w połączeniu z rezystorem 8 Ω całkowita impedancja rośnie do około 32,4 Ω.
- Kondensator 10 µF przy 50 Hz ma reaktancję około 318 Ω, ale przy 1 kHz spada ona do około 15,9 Ω. To dobrze pokazuje, jak mocno wszystko zależy od częstotliwości.
W obwodzie czysto indukcyjnym prąd opóźnia się względem napięcia, a w czysto pojemnościowym wyprzedza je. W praktyce oznacza to dodatkowe straty, gorszą pracę filtrów albo niepożądane zachowanie układów sterujących. Dla instalacji energetycznych to szczególnie ważne, bo od poprawnego doboru impedancji zależy stabilność całego systemu.
Skoro samo liczenie już coś mówi, pozostaje pytanie, gdzie ta wiedza rzeczywiście pomaga. Odpowiedź jest bardzo konkretna w energetyce i fotowoltaice.
Dlaczego ma znaczenie w energetyce i fotowoltaice
W instalacjach PV i w całej energetyce temat nie jest teoretyczny. Widziałem to najczęściej w trzech miejscach: przy doborze falownika, przy długości przewodów i przy współpracy z siecią. Jeśli impedancja toru jest za duża, rosną spadki napięcia, grzeją się przewody i maleje sprawność. Jeśli jest źle rozumiana, pojawiają się trudne do wyjaśnienia wyłączenia lub niestabilna praca urządzeń.
| Zastosowanie | Dlaczego impedancja ma znaczenie | Co się dzieje, gdy jest źle dobrana |
|---|---|---|
| Falownik sieciowy | Musiałby współpracować z siecią o odpowiednich parametrach i filtracji | Może pojawić się wzrost zakłóceń, wyłączenia lub niestabilność pracy |
| Długie przewody AC i DC | Impedancja przewodów wpływa na spadek napięcia i nagrzewanie | Spada sprawność, rosną straty i ryzyko przegrzania |
| Silniki, pompy i sprężarki | Impedancja wpływa na prąd rozruchowy i współczynnik mocy | Start bywa cięższy, a rachunki za energię wyższe niż trzeba |
| Układy pomiarowe i elektronika | Dopasowanie impedancji ogranicza odbicia i błędy sygnału | Pojawiają się zakłócenia, szum i przekłamania odczytów |

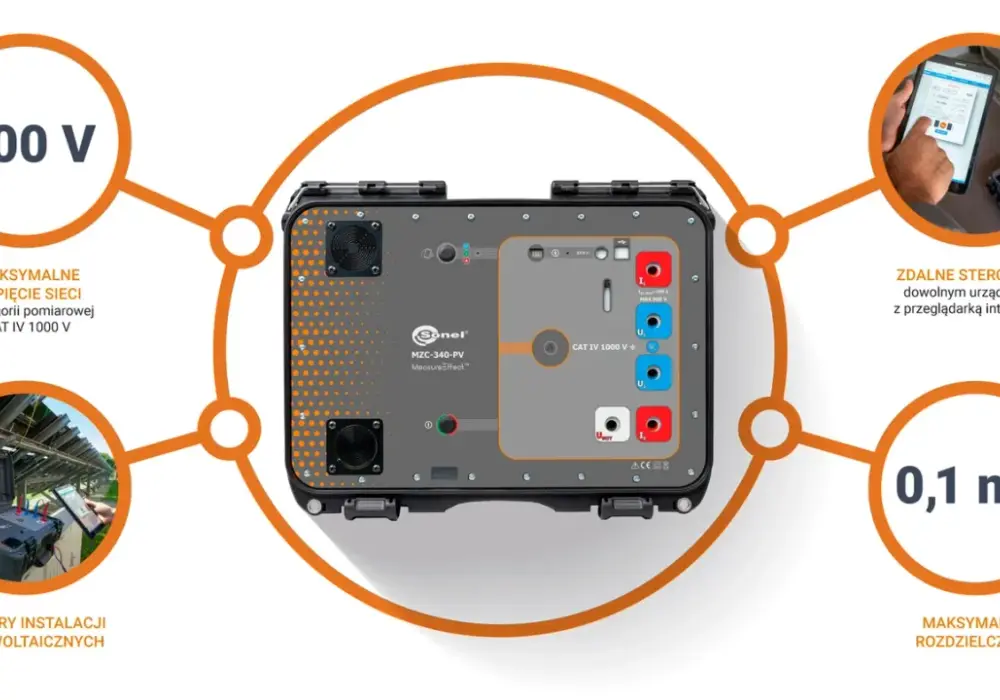

W praktyce domowej fotowoltaiki szczególnie ważna jest też impedancja pętli zwarcia. To parametr, od którego zależy skuteczność zabezpieczeń przy zwarciu i czas ich zadziałania. Jeśli ten parametr jest za wysoki, zabezpieczenie może nie zadziałać tak szybko, jak powinno, a to już przestaje być kwestią komfortu i staje się kwestią bezpieczeństwa.
Tu dobrze widać, że impedancja nie jest tylko pojęciem z podręcznika. To parametr, który wpływa na sprawność, zgodność z siecią i bezpieczeństwo instalacji. Skoro tak, trzeba jeszcze wiedzieć, jak ją poprawnie mierzyć i czego nie mylić z rzeczywistym pomiarem.
Jak ją mierzyć i gdzie najłatwiej popełnić błąd
Najczęstszy błąd, który widzę, to próba „zmierzenia impedancji” zwykłym multimetrem ustawionym na omy. Taki pomiar pokazuje przede wszystkim rezystancję, a nie pełną odpowiedź obwodu na prąd przemienny. Żeby mówić o impedancji uczciwie, trzeba znać częstotliwość pomiaru i sposób pobudzenia układu.
- Multimetr jest dobry do szybkiego sprawdzenia rezystancji, ciągłości przewodu i podstawowych uszkodzeń.
- Miernik LCR przydaje się do pomiaru elementów biernych, bo pracuje przy zadanej częstotliwości testowej.
- Oscyloskop z generatorem pomaga zobaczyć przesunięcie fazowe i odpowiedź czasową obwodu.
- Analizator sieci lub impedancji jest potrzebny, gdy w grę wchodzą wyższe częstotliwości, filtry lub układy bardziej złożone.
Najczęściej popełniane błędy są zaskakująco powtarzalne. Pierwszy to założenie, że impedancja jest stała. Drugi to pomijanie częstotliwości testu, choć właśnie ona często zmienia wynik najbardziej. Trzeci to nieuwzględnianie temperatury styków, długości przewodów i jakości połączeń, które w realnej instalacji potrafią zrobić większą różnicę niż sama teoria z katalogu.
Jeśli pracuję z instalacją energetyczną, zawsze sprawdzam jeszcze jedno: czy mierzony układ ma pracować w 50 Hz, czy może w zakresie wyższych harmonicznych albo z sygnałem impulsowym. To pozornie drobna decyzja, ale ona przesądza, czy wynik będzie użyteczny, czy tylko „ładnie wyglądający”. Z tego wynika ostatnia, praktyczna wskazówka.
Co zapamiętać, gdy projektujesz lub sprawdzasz obwód
Najważniejsze jest to, że impedancja nie opisuje tylko „oporu”, ale całe zachowanie obwodu wobec prądu przemiennego: jego wielkość, fazę i zależność od częstotliwości. Jeśli projektujesz albo sprawdzasz instalację, pytaj nie tylko o wartość w omach, lecz także o częstotliwość, typ elementu i warunki pracy. Bez tego łatwo wyciągnąć błędny wniosek z pozornie poprawnego pomiaru.
- Przy kablach patrz na spadek napięcia, grzanie i długość trasy.
- Przy falownikach i filtrach sprawdzaj zgodność z parametrami sieci.
- Przy silnikach zwracaj uwagę na cos φ, prąd rozruchowy i obciążenie.
- Przy pomiarach pamiętaj, że zwykły multimetr nie zastępuje analizy impedancji.
To właśnie te szczegóły decydują, czy układ pracuje stabilnie i bez strat, czy tylko teoretycznie wygląda dobrze.
