W obwodach prądu przemiennego nie wystarczy patrzeć tylko na waty. Moc pozorna mówi, jak duże obciążenie prądowe i napięciowe musi obsłużyć źródło, przewody, transformator albo falownik, nawet jeśli tylko część energii zamienia się w użyteczną pracę. Poniżej wyjaśniam to prosto: od definicji i wzorów, przez trójkąt mocy, aż po praktyczne znaczenie w domowych instalacjach i fotowoltaice.

Czym jest moc w obwodzie prądu przemiennego

W prądzie stałym sprawa jest prosta: napięcie, prąd i moc da się opisać jednym równaniem, a energia płynie w zasadzie w jednym kierunku. W prądzie przemiennym napięcie i prąd zmieniają się w czasie, często dodatkowo są względem siebie przesunięte w fazie. To właśnie dlatego sama informacja o watach nie mówi jeszcze wszystkiego o tym, jak „ciężko pracuje” źródło zasilania.

Najprościej ujmując, źródło musi dostarczyć nie tylko energię, która faktycznie zamienia się w ciepło, ruch albo światło, ale też energię, która chwilowo magazynuje się w polu magnetycznym cewki lub elektrycznym kondensatora i potem wraca do układu. Z tego powodu w analizie AC rozróżnia się moc czynną, bierną i wielkość S. To rozróżnienie nie jest akademicką ciekawostką, tylko praktycznym narzędziem do oceny obciążenia instalacji. Gdy to już jasne, można przejść do wzorów, bo właśnie one pokazują, skąd biorą się te różnice.

Jak policzyć P, Q i S bez zbędnej teorii

W przypadku przebiegów sinusoidalnych najwygodniej operować wartościami skutecznymi. Dzięki temu obwód prądu przemiennego można analizować tak, jakby był równoważny układowi stałoprądowemu pod względem efektu cieplnego. W praktyce korzysta się z trzech podstawowych zależności:

Wielkość	Wzór	Jednostka	Co opisuje
P	U × I × cosφ	W	Energię, która rzeczywiście wykonuje pracę
Q	U × I × sinφ	var	Składową związaną z wymianą energii z polem elektromagnetycznym
S	U × I	VA	Całkowite obciążenie napięciowo-prądowe widziane przez źródło

W idealnym ujęciu sinusoidalnym zachodzi też zależność S² = P² + Q². Ja lubię traktować ją jak geometryczne przypomnienie, że nie każda część pobranej energii zamienia się w użyteczny efekt. Część „krąży” między źródłem a odbiornikiem, ale nadal obciąża przewody i aparaturę. Na tym tle łatwo zrozumieć trójkąt mocy i współczynnik mocy, które porządkują cały obraz.

Jak czytać trójkąt mocy i współczynnik mocy

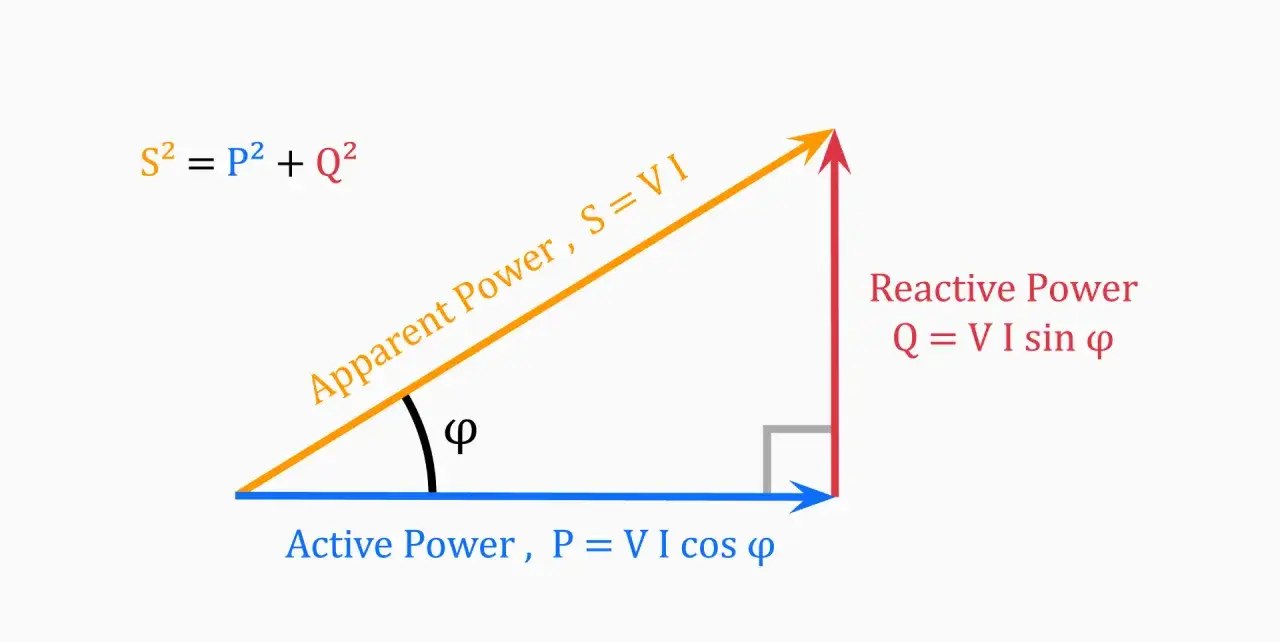

Trójkąt mocy pokazuje trzy składowe w bardzo czytelny sposób: moc czynną jako przyprostokątną poziomą, bierną jako przyprostokątną pionową i wielkość S jako przeciwprostokątną. Z praktycznego punktu widzenia najważniejszy jest współczynnik mocy cosφ, czyli stosunek P do S. Im bliżej 1, tym lepiej wykorzystujesz dostarczany prąd. Im niższa wartość, tym więcej prądu trzeba przepchnąć przez instalację, żeby uzyskać tę samą moc czynną.

Warto to zobaczyć na prostym przykładzie. Jeśli odbiornik pobiera 3 kW przy cosφ równym 1, jego S wynosi 3 kVA, a przy napięciu 230 V prąd to około 13 A. Jeśli ten sam odbiornik pracuje przy cosφ = 0,8, S rośnie do 3,75 kVA, a prąd do około 16,3 A. Różnica wygląda niepozornie, ale w praktyce decyduje o doborze bezpiecznika, przekroju przewodu i zapasie po stronie źródła. Dla silników, transformatorów czy części elektroniki to właśnie ten mechanizm jest najważniejszy.

Przykład	P	cosφ	S	Prąd przy 230 V
Grzałka	3 kW	~1,0	3 kVA	~13 A
Silnik lub zasilacz z przesunięciem fazowym	3 kW	0,8	3,75 kVA	~16,3 A

To rozróżnienie pomaga też odróżnić odbiorniki rezystancyjne od indukcyjnych i pojemnościowych. Grzałka, czajnik czy klasyczna żarówka zbliżają się do cosφ = 1, a więc prawie cała moc pobrana z sieci staje się mocą czynną. Silniki, transformatory i wiele zasilaczy elektronicznych wnoszą przesunięcie fazowe, więc S rośnie szybciej niż P. W realnych instalacjach właśnie tu zaczyna się praktyka, a nie teoria. I to prowadzi do pytania, dlaczego te VA są tak ważne, kiedy projektuje się całe zasilanie.

Dlaczego VA mają znaczenie w realnych instalacjach

W domu, w zakładzie i w instalacji fotowoltaicznej źródło zasilania nie „widzi” wyłącznie mocy czynnej. Widzi przede wszystkim prąd, który musi przepłynąć przez układ. Dlatego przewody, styczniki, bezpieczniki, transformatory, UPS-y i falowniki dobiera się do obciążenia wynikającego z S, a nie tylko z P. To jedna z tych rzeczy, które początkujący często pomijają, a potem dziwią się, że urządzenie działa, ale grzeje się bardziej, niż powinno, albo szybciej dochodzi do ograniczeń prądowych.

W energetyce odnawialnej widać to szczególnie wyraźnie. Falownik PV może mieć limit zapisany w kVA, a nie tylko w kW, bo po stronie AC musi bezpiecznie obsłużyć określony prąd. Jeśli urządzenie ma dodatkowo wspierać sieć mocą bierną, część jego możliwości „zużywa się” na utrzymanie parametrów jakości energii i nie cały zapas zamienia się w moc czynną. W praktyce oznacza to, że falownik 6 kVA nie zawsze odda 6 kW aktywnej mocy w każdych warunkach pracy. To nie wada, tylko cecha wynikająca z fizyki układu i wymagań sieci.

W nowoczesnej elektronice dochodzi jeszcze jeden poziom złożoności: odbiorniki nieliniowe, takie jak zasilacze impulsowe, ładowarki czy część opraw LED, mogą wprowadzać harmoniczne. Wtedy prosty trójkąt mocy nadal bywa użyteczny, ale nie opisuje całej sytuacji. Jeśli układ jest „czysty” sinusoidalnie, wystarcza klasyczne podejście. Jeśli nie, trzeba spojrzeć szerzej na jakość energii. I właśnie dlatego w praktyce nie opierałbym doboru całego systemu wyłącznie na jednej liczbie z etykiety.

Najczęstsze błędy przy interpretacji mocy w AC

Największy błąd to utożsamianie VA z watami. To nie są te same wielkości. Waty mówią o tym, ile energii faktycznie zamienia się na efekt użytkowy, a VA pokazują, jak duże obciążenie elektryczne musi przenieść instalacja. Jeśli ktoś bierze pod uwagę tylko jedną z tych wartości, łatwo przeszacowuje możliwości źródła albo niedoszacowuje wymagania po stronie prądu.

• Mylenie P z S - 2000 W nie oznacza automatycznie 2000 VA, jeśli cosφ jest niższy niż 1.
• Pomijanie współczynnika mocy - przy silnikach, transformatorach i części elektroniki różnica bywa bardzo odczuwalna.
• Szacowanie prądu tylko z mocy czynnej - wtedy łatwo dobrać zbyt słabe zabezpieczenie albo zbyt mały przekrój przewodu.
• Założenie, że każdy odbiornik jest liniowy - przy zasilaczach impulsowych i LED-ach dochodzą harmoniczne.
• Ignorowanie warunków pracy - dane katalogowe często odnoszą się do pracy nominalnej, a nie do przeciążeń, rozruchu czy pracy ciągłej.

Ja patrzę na to tak: jeśli parametry są podane tylko w jednej jednostce, a użytkownik chce zasilać coś bardziej wymagającego niż grzałkę, trzeba dopytać o resztę. Sama moc czynna nie wystarcza, żeby bezpiecznie ocenić cały układ. Z tego wynika ostatnia, najbardziej praktyczna część: co sprawdzić, zanim dobierzesz urządzenie albo zabezpieczenie.

Co sprawdzić przed doborem urządzenia lub zabezpieczeń

Jeśli analizujesz zasilacz, falownik, UPS, silnik albo większy odbiornik, zacznij od kilku konkretów. Taka szybka weryfikacja zwykle oszczędza więcej czasu niż późniejsze poprawki w instalacji.

• Sprawdź P, S i cosφ w danych katalogowych, a nie tylko jedną z tych wartości.
• Ustal, czy podana moc dotyczy pracy ciągłej, chwilowej czy znamionowej.
• Oceń, jaki prąd popłynie przy rzeczywistym napięciu zasilania, a nie tylko przy wartości „z tabliczki”.
• Zwróć uwagę, czy urządzenie ma pracować z kompensacją mocy biernej albo wsparciem sieci.
• Przy elektronice impulsowej i LED-ach uwzględnij możliwość odkształceń przebiegu i prądów rozruchowych.
• W układach trójfazowych sprawdzaj bilans osobno dla faz, bo asymetria potrafi zmienić wynik bardziej, niż się wydaje.

Jeśli chcesz zapamiętać tylko jedną rzecz, nie oceniaj źródła zasilania po samych watach. W obwodach prądu przemiennego to VA mówią, jak duży prąd trzeba bezpiecznie przepchnąć przez instalację, a waty mówią, ile z tego naprawdę zamienia się na użyteczną energię. Gdy te dwa poziomy rozumie się osobno, dobór zabezpieczeń, falownika czy zasilacza staje się po prostu trafniejszy.
