Przy doborze urządzeń, ocenie rachunków i projektowaniu instalacji najważniejsze jest zrozumienie, ile energii naprawdę zamienia się w pracę użyteczną. Poniżej wyjaśniam, czym jest moc czynna, jak odróżnić ją od pozostałych składników mocy i dlaczego ma to znaczenie przy grzałkach, silnikach, falownikach oraz fotowoltaice. Dorzucam też proste wzory i przykłady, które można od razu zastosować w praktyce.
Najważniejsze fakty, które porządkują temat
- To właśnie ta część energii zamienia się w ciepło, światło albo ruch.
- W obwodach prądu przemiennego nie wystarczy sam iloczyn napięcia i prądu, bo liczy się jeszcze współczynnik mocy.
- Im niższy współczynnik mocy, tym większy prąd trzeba pobrać, aby uzyskać tę samą pracę użyteczną.
- W instalacjach domowych najczęściej ważna jest poprawna interpretacja wskazań licznika i falownika, a w przemyśle także straty i rozliczenia za energię bierną.
- Przy fotowoltaice trzeba odróżniać moc po stronie DC od mocy AC oddawanej do sieci lub domu.
Czym jest moc czynna i co faktycznie robi w obwodzie
Najprościej patrzę na to tak: jeśli energia elektryczna rzeczywiście wykonuje pracę, mówimy o składowej czynnej. W grzałce zamienia się ona w ciepło, w lampie w światło, a w silniku w ruch wału. To właśnie ta część ma dla użytkownika bezpośrednią wartość, bo daje efekt, za który płacimy i który widzimy w działaniu urządzenia.
W obwodach prądu stałego sprawa jest bardzo prosta. Gdy napięcie wynosi 12 V, a prąd 5 A, to odbiornik pobiera 60 W, czyli tyle energii w jednostce czasu zamienia w pracę lub ciepło. W prądzie przemiennym dochodzi jednak dodatkowy element: część energii nie znika w odbiorniku, tylko okresowo wraca do źródła, dlatego sam iloczyn napięcia i prądu nie opisuje jeszcze całej sytuacji.
W praktyce właśnie od tego zależy, czy instalacja pracuje lekko, czy jest sztucznie przeciążona. Jeśli chcesz dobrze czytać parametry urządzeń, trzeba najpierw odróżnić tę składową od biernej i pozornej, a potem przejść do prostych zasad obliczania.
Jak odróżnić składową czynną od biernej i pozornej
Te trzy pojęcia często pojawiają się razem, ale oznaczają coś innego. Ja zwykle rozbijam je na prostą tabelę, bo wtedy od razu widać, co naprawdę obciąża sieć, a co tylko „krąży” między źródłem a odbiornikiem.
| Wielkość | Symbol | Jednostka | Co opisuje | Przykład |
|---|---|---|---|---|
| Składowa czynna | P | W, kW | Energię, która zamienia się w pracę, ciepło albo światło | Czajnik, grzałka, część mechaniczna silnika |
| Składowa bierna | Q | var, kvar | Energię związaną z polami magnetycznymi i elektrycznymi | Silnik, transformator, dławik |
| Moc pozorna | S | VA, kVA | Całe obciążenie widziane przez sieć | Suma skutków napięcia i prądu |

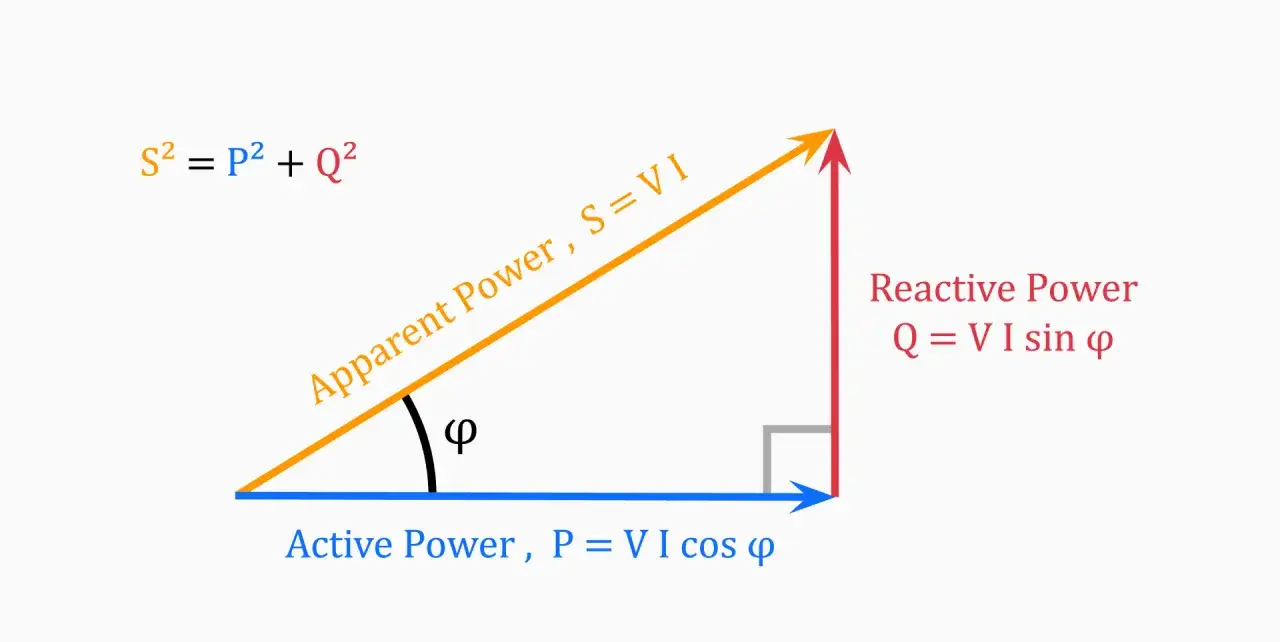

Między nimi zachodzi zależność geometryczna, a nie zwykłe dodawanie arytmetyczne: S² = P² + Q². To ważne, bo właśnie dlatego urządzenie może pobierać spory prąd, a jednocześnie wykonywać relatywnie niewiele pracy użytecznej. Im większy udział składowej biernej, tym bardziej sieć „męczy się” dostarczeniem tej samej pracy.
To prowadzi do następnego kroku, czyli do wzorów. Bez nich łatwo pomylić moc z prądem albo z energią i wyciągnąć błędne wnioski z samej tabliczki znamionowej.
Jak liczy się ją w praktyce
Wzór zależy od rodzaju obwodu. W najprostszych sytuacjach wystarczy pamiętać, że składowa czynna jest iloczynem napięcia, prądu i współczynnika mocy. Ten ostatni pokazuje, jak duża część mocy pozornej zamienia się faktycznie w pracę.
Jedna faza i odbiorniki proste
Dla prądu stałego oraz dla odbiorników o charakterze rezystancyjnym można przyjąć:
P = U × I
Jeśli czajnik pracuje przy 230 V i pobiera 8,7 A, to jego moc wynosi około 2000 W. Tu nie ma wielkiej filozofii, bo prawie cała energia zamienia się w ciepło. W takich urządzeniach współczynnik mocy jest bliski 1.
W obwodach przemiennych z silnikami, zasilaczami albo dławikami trzeba już dodać cos φ:
P = U × I × cos φ
Przykład: silnik zasilany z 230 V, pobierający 6 A przy cos φ = 0,85, ma moc czynną około 1173 W. Bez uwzględnienia cos φ wyszedłby wynik zawyżony, bo sam prąd nie mówi jeszcze, ile energii rzeczywiście zamienia się w pracę. Właśnie tu najczęściej pojawia się pierwsze nieporozumienie.
Przeczytaj również: Konduktywność - jak uniknąć strat w instalacjach i kablach?
Trzy fazy
W układzie trójfazowym stosuje się wzór:
P = √3 × U × I × cos φ
Jeśli instalacja pracuje przy 400 V, prąd wynosi 16 A, a cos φ = 0,9, otrzymujemy około 10 kW mocy czynnej. To już poziom, przy którym różnice w współczynniku mocy robią się bardzo odczuwalne dla kabli, zabezpieczeń i transformatorów.
W praktyce patrzę więc nie tylko na wartość w kilowatach, ale też na to, czy odbiornik jest rezystancyjny, indukcyjny czy elektroniczny. To właśnie ten szczegół decyduje, czy instalacja pracuje spokojnie, czy wymaga zapasu. I to prowadzi prosto do pytania, dlaczego niski współczynnik mocy jest problemem.
Dlaczego niski współczynnik mocy zwiększa obciążenie instalacji
Gdy współczynnik mocy spada, trzeba dostarczyć większą moc pozorną, żeby uzyskać tę samą pracę użyteczną. Efekt jest prosty: rośnie prąd, a wraz z nim straty cieplne w przewodach i urządzeniach, bo straty zależą od I²R. Innymi słowy, im większy prąd, tym szybciej instalacja się nagrzewa i tym bardziej rośnie obciążenie zabezpieczeń.
| Warunek | Moc pozorna | Prąd przy 230 V | Co to oznacza w praktyce |
|---|---|---|---|
| PF = 1,0 | 5,00 kVA | 21,7 A | Najmniejsze obciążenie przewodów dla tej samej pracy |
| PF = 0,95 | 5,26 kVA | 22,9 A | Niewielki wzrost, zwykle jeszcze bez większych problemów |
| PF = 0,8 | 6,25 kVA | 27,2 A | Wyraźnie większe obciążenie instalacji i większe straty |
W domach taka różnica zwykle nie przekłada się od razu na osobną pozycję na rachunku, ale w firmach i zakładach może już wpływać na sposób rozliczeń, a czasem na opłaty związane z energią bierną. Najbardziej odczuwają to instalacje z silnikami, pompami, sprężarkami, transformatorami i starszymi układami oświetleniowymi. Przy takich odbiornikach kompensacja ma sens, ale tylko wtedy, gdy jest dobrana do realnego profilu pracy.
Jeżeli chcę ocenić, czy to faktycznie problem, nie zgaduję. Sprawdzam pomiar, bo dopiero on pokazuje, co się dzieje w konkretnej instalacji.
Jak to mierzyć bez zgadywania
Najbardziej praktyczna zasada jest prosta: patrz na to, co pokazuje urządzenie, ale rozumiej, co naprawdę mierzy. Inaczej łatwo pomylić kilowaty z kilowatogodzinami albo uznać, że wysoki prąd zawsze oznacza duży efekt użytkowy, a to nie jest prawda.
| Narzędzie | Co pokazuje | Kiedy się przydaje |
|---|---|---|
| Licznik energii / smart meter | Chwilową moc, zużycie energii, czasem współczynnik mocy | Codzienna kontrola poboru i produkcji |
| Miernik cęgowy true RMS | Prąd, napięcie, czasem moc i cos φ | Szybka diagnostyka obwodu i porównanie obciążenia faz |
| Analizator jakości energii | P, Q, S, PF, harmoniczne | Silniki, falowniki, instalacje przemysłowe i PV |
| Falownik PV | Oddawaną moc AC i produkcję energii | Kontrola pracy instalacji fotowoltaicznej |
- Nie myl kW z kWh: pierwsze opisuje moc chwilową, drugie energię w czasie.
- Nie oceniaj odbiornika po samym amperażu, jeśli nie znasz cos φ.
- Przy urządzeniach z elektroniką sprawdzaj też jakość przebiegu, bo harmoniczne potrafią zmieniać obraz pomiaru.
- W instalacjach PV odróżniaj stronę DC paneli od strony AC falownika.
Na tym etapie łatwo już przejść do praktyki domowej i instalacyjnej: co z tego wynika przy zwykłych urządzeniach, a co przy fotowoltaice i większych odbiornikach. To właśnie tam ta wiedza zaczyna oszczędzać czas, pieniądze i błędne decyzje zakupowe.
Co zmienia ta wiedza w domu, firmie i przy fotowoltaice
W domu najczęściej wystarczy wiedzieć, że grzałki, czajniki i klasyczne żarówki są blisko ideału, bo ich składowa czynna jest niemal równa mocy pozornej. Inaczej zachowują się pompy, lodówki, sprężarki, zasilacze impulsowe i falowniki. Tam warto sprawdzić tabliczkę znamionową, bo deklarowana moc urządzenia nie zawsze oznacza taki sam pobór z sieci.
W firmie znaczenie jest jeszcze większe. Gdy odbiornik ma niski współczynnik mocy, sieć musi dostarczyć więcej prądu do tej samej pracy, a to oznacza większe obciążenie kabli, bezpieczników i transformatorów. Jeżeli w instalacji są duże silniki albo układy z kilkoma falownikami, ja zawsze zakładam zapas, zamiast opierać się na minimalnych wartościach z katalogu.
Przy fotowoltaice najłatwiej o jedno nieporozumienie: moc paneli po stronie DC nie jest tym samym co moc oddawana przez falownik po stronie AC. Instalacja 6 kWp nie oznacza, że dokładnie 6 kW zobaczysz w każdym momencie na liczniku. Na wynik wpływają temperatura modułów, nasłonecznienie, straty na przewodach, ustawienia falownika i ograniczenia sieci. Jeśli falownik ma funkcje wsparcia sieci, czasem część jego możliwości idzie na regulację parametrów pracy, a nie wyłącznie na oddawanie energii do domu lub do sieci.
Najkrótsza rada, jaką daję klientom i czytelnikom, brzmi tak: najpierw patrz na moc czynną, potem na współczynnik mocy, a dopiero na końcu na sam prąd. Taka kolejność pozwala czytać dane techniczne bez zgadywania i dużo lepiej ocenić, czy urządzenie albo instalacja naprawdę pracuje efektywnie.
