W instalacjach elektrycznych sama liczba w kilowatach nie wystarcza, żeby dobrze dobrać zasilanie, UPS albo agregat. Liczy się też moc pozorna wyrażana w kVA, bo to ona pokazuje, ile prądu naprawdę musi przepłynąć przez urządzenie i przewody. W tym artykule rozkładam temat na prostą definicję, przeliczenia i praktyczne przykłady z domu, firmy oraz fotowoltaiki.
Najważniejsze fakty o mocy pozornej
- 1 kVA to 1000 VA, czyli jednostka mocy pozornej w obwodach prądu przemiennego.
- kW opisuje moc czynną, a więc realną pracę, którą wykonuje urządzenie.
- Różnicę robi współczynnik mocy PF, bo to on łączy kW z kVA.
- Im niższy PF, tym większe obciążenie prądowe przy tej samej mocy użytecznej.
- W praktyce kVA jest kluczowe przy doborze UPS-ów, agregatów, transformatorów i falowników.
- W instalacji 230/400 V trzeba zawsze uwzględnić liczbę faz, a nie tylko samą moc urządzenia.

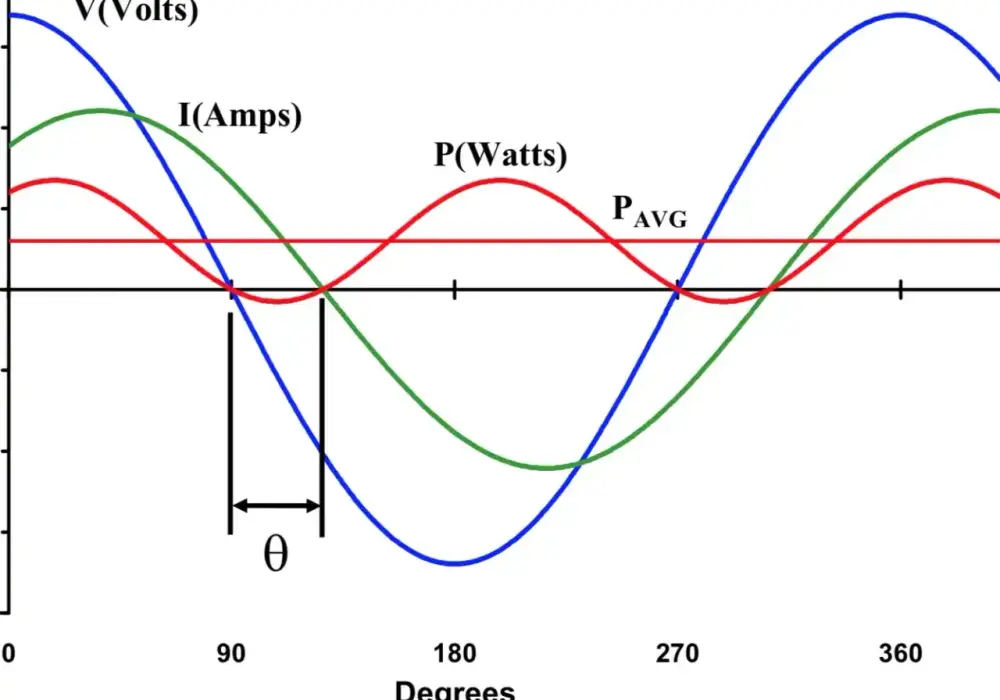

Czym jest moc pozorna i dlaczego nie jest tym samym co kilowaty
Ja zawsze zaczynam od jednego rozróżnienia: kW mówi o tym, ile energii zamienia się w użyteczną pracę, a kVA pokazuje całe obciążenie elektryczne, jakie widzi instalacja. W obwodach prądu przemiennego nie każde urządzenie zachowuje się jak zwykła grzałka. Silniki, transformatory, zasilacze impulsowe czy falowniki pobierają także moc bierną, która nie wykonuje pracy, ale zwiększa prąd w przewodach.
Dlatego dwa urządzenia mogą mieć ten sam pobór prądu, a zupełnie inną moc czynną. Jeśli współczynnik mocy spada, kVA rośnie szybciej niż kW, a instalacja musi to wytrzymać po stronie kabli, zabezpieczeń i źródła zasilania.
| Jednostka | Co opisuje | Co oznacza w praktyce |
|---|---|---|
| kW | Moc czynna | To, co naprawdę wykonuje pracę: grzeje, napędza, oświetla |
| kVAR | Moc bierna | Energia potrzebna do tworzenia pól magnetycznych i pracy układów AC |
| kVA | Moc pozorna | Całkowite obciążenie elektryczne widziane przez sieć i urządzenia |
W praktyce przy PF = 1 wartości kW i kVA są takie same. To zdarza się głównie przy prostych odbiornikach rezystancyjnych, na przykład grzałkach. Gdy to rozróżnienie jest jasne, przeliczenie na realny prąd przestaje być zgadywaniem.
Jak przeliczyć kVA na kW i na prąd w instalacji
Do szybkiego liczenia używam dwóch prostych zależności. Pierwsza mówi, jak wyznaczyć moc pozorną z napięcia i prądu. Druga pokazuje, jak przejść z kVA do kW, jeśli znamy współczynnik mocy.
W układzie jednofazowym: S = U × I / 1000
W układzie trójfazowym: S = √3 × U × I / 1000
Moc czynna: P = S × PF
Jednofazowo
Jeśli urządzenie pobiera 10 kVA przy napięciu 230 V, to prąd wynosi około 43,5 A. Gdy PF spada do 0,8, ta sama moc pozorna daje tylko 8 kW mocy czynnej. To dobry przykład, bo pokazuje, że sam odczyt kVA nie mówi jeszcze wszystkiego o efekcie pracy urządzenia.
Przeczytaj również: Moc pozorna - VA vs Waty - Klucz do bezpiecznej instalacji
Trójfazowo
Przy zasilaniu 400 V sytuacja wygląda inaczej, bo prąd rozkłada się na trzy fazy. Dla 10 kVA w układzie trójfazowym wychodzi około 14,4 A na fazę. Przy 15 kVA prąd rośnie do około 21,7 A na fazę, niezależnie od tego, ile dokładnie wynosi moc czynna. To właśnie dlatego ta sama instalacja może wyglądać bezpiecznie na papierze, a w praktyce zbliżać się do limitu prądowego.
| Przykład | PF | Moc czynna | Zasilanie | Prąd |
|---|---|---|---|---|
| 10 kVA | 0,8 | 8 kW | 230 V, 1 faza | 43,5 A |
| 10 kVA | 0,9 | 9 kW | 400 V, 3 fazy | 14,4 A na fazę |
| 15 kVA | 0,95 | 14,25 kW | 400 V, 3 fazy | 21,7 A na fazę |
W obliczeniach praktycznych PF i cos φ bywają traktowane podobnie, ale przy zasilaczach impulsowych i falownikach nie zawsze są idealnie tożsame. W codziennym doborze sprzętu to wystarcza, ale przy projektowaniu większych instalacji lepiej patrzeć również na charakter obciążenia. To właśnie dlatego te same liczby mają różne znaczenie w UPS-ie, falowniku czy transformatorze.
Gdzie kVA ma największe znaczenie w praktyce
Ja patrzę na kVA przede wszystkim tam, gdzie sprzęt ma przenieść prąd, a nie tylko wykonać pracę. Właśnie dlatego ta jednostka pojawia się na tabliczkach transformatorów, agregatów prądotwórczych, UPS-ów i falowników. W każdym z tych przypadków chodzi o to samo: czy źródło albo urządzenie wytrzyma całe obciążenie elektryczne, także wtedy, gdy część energii krąży w obwodzie jako moc bierna.
| Urządzenie | Dlaczego kVA jest ważne | Na co jeszcze zwracam uwagę |
|---|---|---|
| UPS | Limit wyjściowy wynika z całkowitego obciążenia, nie tylko z watów | kW odbiorników, PF, czas podtrzymania |
| Agregat prądotwórczy | Musi poradzić sobie z rozruchem i zmianami obciążenia | prąd rozruchowy, stabilizacja napięcia, jednoczesność odbiorów |
| Transformator | Uzwojenia i rdzeń pracują na mocy pozornej | nagrzewanie, napięcie, chłodzenie |
| Falownik PV | Ma limit mocy po stronie AC i może pracować z mocą bierną | liczba faz, konfiguracja sieci, tryb pracy |
| Silnik i sprężarka | Rozruch potrafi chwilowo podnieść pobór prądu kilkukrotnie | moment startowy, zabezpieczenia, charakter obciążenia |
Jeśli producent podaje 15 kVA i 12 kW, to zwykle oznacza PF na poziomie 0,8. To nie wada, tylko informacja o tym, że pełna moc pozorna nie przekłada się wprost na moc użyteczną. Żeby nie zgadywać, trzeba jeszcze umieć czytać tabliczkę znamionową.
Jak czytać oznaczenia na tabliczce znamionowej
Na tabliczce znamionowej szukam trzech rzeczy: napięcia, liczby faz i współczynnika mocy. Dopiero potem patrzę na kVA lub kW. Sam zapis „10 kVA” niewiele mówi, jeśli nie wiem, czy urządzenie pracuje jednofazowo, trójfazowo, ciągle czy tylko chwilowo.
| Oznaczenie | Co oznacza w praktyce | Co sprawdzam dalej |
|---|---|---|
| 10 kVA | Limit mocy pozornej, czyli całego obciążenia | PF, napięcie i liczba faz |
| 8 kW | Moc czynna przy określonym współczynniku mocy | czy ten PF dotyczy pracy ciągłej |
| cos φ 0,8 | Urządzenie wykorzystuje 80% mocy pozornej na pracę użyteczną | jak zmieni się to przy innym obciążeniu |
| 400 V, 3~ | Sprzęt jest przeznaczony do sieci trójfazowej | prąd na fazę i sposób zabezpieczenia |
| 16 A | Prąd znamionowy, który musi wytrzymać instalacja | dobór przewodów i wyłączników |
W praktyce bardzo pomaga mi jeszcze jedno rozróżnienie: moc ciągła i moc chwilowa. Wiele urządzeń, zwłaszcza z silnikami, może przez krótki czas pobrać znacznie więcej niż w pracy ustalonej. Jeśli projekt uwzględnia tylko wartość nominalną, problem wychodzi dopiero przy uruchomieniu.
Najczęstsze błędy przy doborze mocy
- Traktowanie 1 kVA jako 1 kW. To działa tylko wtedy, gdy współczynnik mocy wynosi 1. Przy PF 0,8 z 10 kVA zostaje 8 kW mocy czynnej.
- Pomijanie rozruchu silników. Pompy, sprężarki i klimatyzatory potrafią chwilowo pobrać kilka razy więcej prądu niż wynika z pracy ciągłej.
- Mylenie mocy ciągłej z chwilową. Urządzenie może mieć atrakcyjną moc szczytową, ale to nie znaczy, że utrzyma ją przez dłuższy czas.
- Nieuwzględnianie obciążenia jednej fazy. W instalacji trójfazowej suma może wyglądać dobrze, a jedna faza i tak będzie przeciążona.
- Brak zapasu na rozbudowę. Jeśli system ma rosnąć, rezerwa 15-25% zwykle ma sens i często jest tańsza niż późniejsza wymiana sprzętu.
Najwięcej błędów pojawia się wtedy, gdy ktoś patrzy tylko na jedną liczbę i pomija resztę parametrów. To szczególnie kosztowne w domowych rozdzielnicach, gdzie obciążenie potrafi się zmieniać z godziny na godzinę, oraz w systemach z silnikami, które nie wybaczają zbyt małego zapasu. Właśnie dlatego w fotowoltaice i domu ten temat trzeba czytać szerzej niż tylko przez samą moc w kilowatach.
Co to znaczy dla fotowoltaiki i domowej instalacji
W instalacjach domowych bardzo często spotykam się z błędnym założeniem, że zabezpieczenie 3×25 A oznacza po prostu „dużo mocy”. Tymczasem przy 400 V daje to około 17,3 kVA mocy pozornej, a realna moc czynna zależy jeszcze od PF i tego, jak obciążone są poszczególne fazy. Przy PF 0,9 teoretyczna moc czynna spada do około 15,6 kW, ale w praktyce i tak ogranicza ją charakter odbiorników, jednoczesność pracy oraz warunki sieciowe.
W fotowoltaice kVA ma znaczenie z dwóch powodów. Po pierwsze, falownik ma własny limit po stronie AC i nie zawsze oznacza on identyczną wartość w kilowatach. Po drugie, część urządzeń może być skonfigurowana do pracy z mocą bierną, więc zapas po stronie kVA nie jest pustą rezerwą, tylko realnym marginesem do pracy zgodnej z wymaganiami sieci. Jeśli falownik ma 10 kVA, to przy pracy z PF innym niż 1 nie zawsze odda pełne 10 kW mocy czynnej.
To widać też w typowym domu z pompą ciepła, płytą indukcyjną, ładowarką do auta i instalacją PV. Każde z tych urządzeń osobno może wyglądać niewinnie, ale razem potrafią zbliżyć instalację do granicy prądowej szybciej, niż sugeruje suma samych kilowatów. Ja w takich projektach zawsze patrzę najpierw na kVA i obciążenie faz, a dopiero potem na katalogową moc urządzeń. To najprostszy sposób, żeby nie przewymiarować sprzętu i jednocześnie nie zostać z instalacją, która dusi się przy pierwszym większym obciążeniu.
Jak dobrać sprzęt, żeby nie przepłacić za sam zapas
- Sprawdź na tabliczce kVA, kW, PF, napięcie i liczbę faz.
- Oceń, czy obciążenie jest jednofazowe, czy trójfazowe, bo od tego zależy prąd na przewodach.
- Dodaj zapas na rozruch, jeżeli w systemie są silniki, sprężarki albo urządzenia z dużym prądem startowym.
- Porównaj moc ciągłą z chwilową, zamiast ufać tylko największej liczbie z katalogu.
- Jeśli instalacja ma się rozwijać, zostaw 15-25% rezerwy zamiast projektować wszystko „na styk”.
Jeśli mam zostawić jedną praktyczną zasadę, to tę: kVA odpowiada na pytanie, czy instalacja udźwignie obciążenie elektrycznie, a kW mówi, ile z tego obciążenia zamienia się w realną pracę. Gdy patrzę na parametry w tej kolejności, znacznie rzadziej przepłacam za przewymiarowanie i znacznie częściej unikam problemu, który wychodzi dopiero przy starcie urządzenia albo przy pracy całej instalacji pod większym obciążeniem.
