Najkrótsza odpowiedź na pytanie co to AC jest prosta: to prąd przemienny, czyli taki, w którym kierunek przepływu ładunku i wartość napięcia zmieniają się cyklicznie. W praktyce oznacza to, że to właśnie AC zasila gniazdka, sieć elektroenergetyczną i większość urządzeń, z którymi spotykasz się w domu. W tym tekście rozkładam temat na czynniki pierwsze: wyjaśniam zasadę działania, różnicę względem DC, znaczenie dla fotowoltaiki i to, na co patrzeć przy sprzęcie.
AC to prąd przemienny używany w sieci i w domu
- AC zmienia kierunek przepływu i wartość w czasie, najczęściej w sposób sinusoidalny.
- W Polsce standardem w gniazdkach jest 230 V i 50 Hz, a 230 V to wartość skuteczna, nie szczytowa.
- Prąd przemienny dobrze sprawdza się w przesyle energii, bo łatwo zmieniać jego napięcie transformatorami.
- DC to prąd stały, który płynie w jedną stronę, i dominuje w bateriach, akumulatorach oraz elektronice.
- Panele fotowoltaiczne produkują DC, a falownik zamienia je na AC używane w domu i w sieci.
- Przy urządzeniach warto sprawdzać nie tylko napięcie, ale też częstotliwość, typ zasilania i zabezpieczenia.
Co oznacza prąd przemienny i jak działa
Prąd przemienny, czyli alternating current, nie płynie stale w jednym kierunku. Zamiast tego jego zwrot okresowo się odwraca, a napięcie i natężenie rosną i maleją według określonego przebiegu, najczęściej sinusoidy. W polskiej sieci domowej częstotliwość wynosi 50 Hz, co oznacza 50 pełnych cykli na sekundę.
To ważne rozróżnienie, bo 230 V w gniazdku nie oznacza, że napięcie zawsze ma dokładnie tyle samo. To wartość skuteczna, a szczyt sinusoidy jest wyższy i wynosi około 325 V. Ja zwracam na to uwagę, bo wiele nieporozumień bierze się właśnie z mylenia wartości skutecznej z maksymalną.
- Kierunek przepływu zmienia się cyklicznie.
- Napięcie waha się w czasie, zamiast być stałe.
- Częstotliwość opisuje, jak szybko przebiega ten cykl.
Właśnie ta zmienność sprawia, że AC tak dobrze pasuje do systemów energetycznych, a odpowiedź na kolejne pytanie brzmi już: dlaczego to on wygrał z innymi rozwiązaniami.
Dlaczego sieć energetyczna opiera się na AC
Największa przewaga AC jest praktyczna, a nie teoretyczna. Prąd przemienny łatwo podnosić i obniżać za pomocą transformatorów, więc energię można przesyłać na duże odległości przy wysokim napięciu i mniejszym prądzie, a potem bezpiecznie obniżyć ją do poziomu używanego w domu. To ogranicza straty na przewodach i ułatwia budowę całego systemu.
Właśnie dlatego historycznie energetyka oparła się na AC, a w codziennym użytkowaniu ten wybór nadal jest bardzo wygodny. Jak podaje PSE, energia dla końcowych odbiorców trafia w Polsce liniami niskiego napięcia 230 i 400 V, co dobrze pokazuje, że domowa instalacja i sieć dystrybucyjna są zbudowane wokół tego samego standardu.
Oczywiście to nie znaczy, że DC jest gorszy. Po prostu AC wygrał jako kompromis między przesyłem, prostotą transformacji i kosztami całego systemu. Żeby zobaczyć, gdzie każdy z tych typów prądu sprawdza się najlepiej, warto zestawić je obok siebie.
AC a DC w praktyce
| Cecha | AC | DC |
|---|---|---|
| Kierunek przepływu | Zmienia się okresowo | Jest stały i płynie w jedną stronę |
| Typowe źródła | Sieć energetyczna, generatory | Baterie, akumulatory, panele PV |
| Typowe zastosowania | Gniazdka, silniki, przesył energii | Elektronika, magazyny energii, ładowanie, fotowoltaika po stronie modułów |
| Zmiana napięcia | Bardzo łatwa przez transformatory | Wymaga elektroniki mocy, np. przetwornic |
| Najczęstsze skojarzenie | Energia z sieci | Energia z baterii |
W praktyce większość urządzeń łączy oba światy. Laptop pobiera AC z gniazdka, ale jego zasilacz prostuje je do DC. Z kolei prostownik zamienia AC na DC, a falownik lub inwerter robi ruch odwrotny, czyli przekształca prąd stały w przemienny. Ten prosty mechanizm jest dziś podstawą prawie każdej instalacji z elektroniką i fotowoltaiką.
Ta różnica staje się szczególnie ważna wtedy, gdy energia z paneli musi zostać dopasowana do wymagań domu albo sieci.

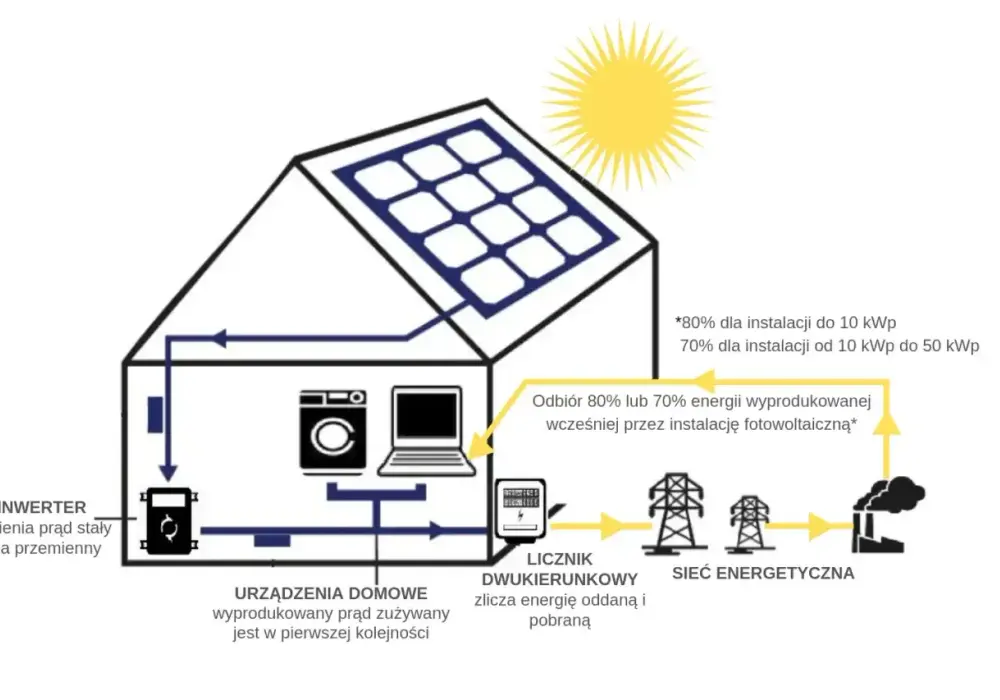

Jak AC współpracuje z fotowoltaiką i falownikiem

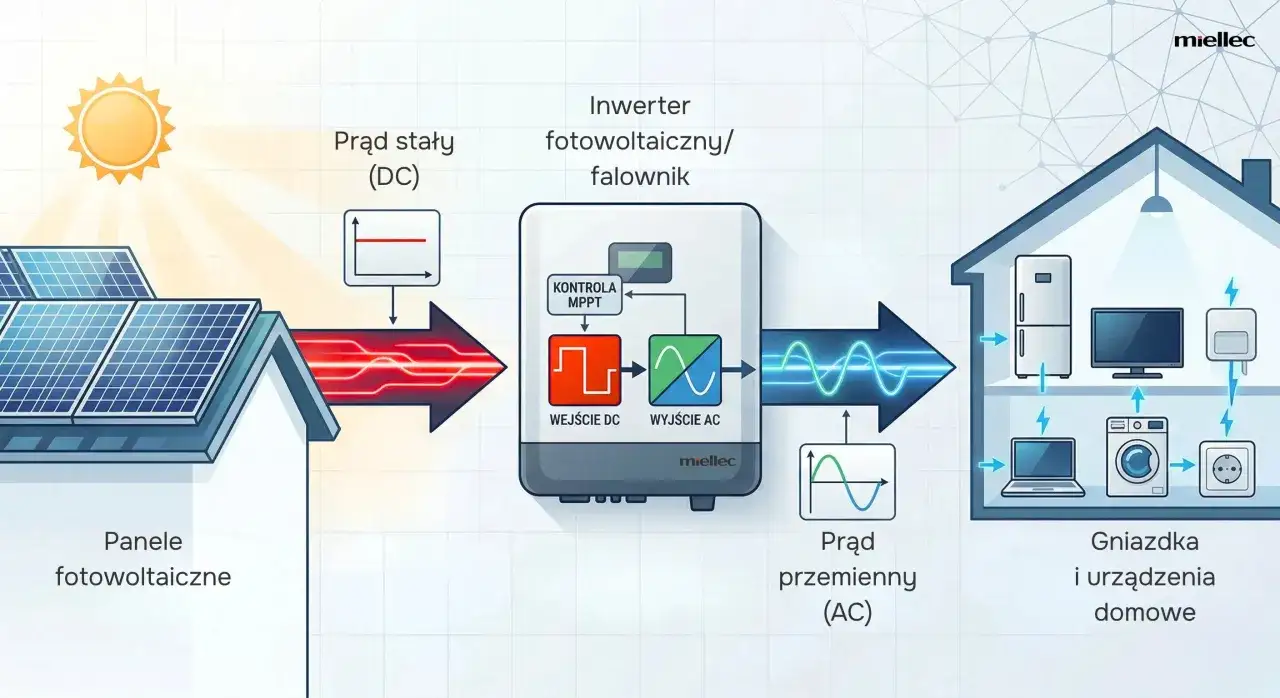

Panele fotowoltaiczne produkują prąd stały, bo światło zamieniają bezpośrednio na energię elektryczną o jednym kierunku przepływu. Dom i sieć potrzebują jednak AC, więc po drodze musi pojawić się falownik. Jak podaje Departament Energii USA, to właśnie falownik zamienia prąd stały z modułów PV na prąd przemienny używany przez sieć i odbiorniki domowe.
W dobrze zaprojektowanej instalacji ten etap nie jest dodatkiem, tylko centralnym elementem całego układu. Od falownika zależą m.in. sprawność pracy systemu, zgodność z parametrami sieci, liczba faz oraz to, jak instalacja zachowa się przy chwilowym zacienieniu albo przy podłączeniu magazynu energii.
- Instalacja on-grid oddaje energię do sieci po zamianie DC na AC.
- Instalacja hybrydowa potrafi zarządzać zarówno energią z paneli, jak i z akumulatora.
- Mikroinwertery wykonują konwersję przy poszczególnych panelach, co bywa korzystne przy nierównym nasłonecznieniu.
Jeśli patrzę na fotowoltaikę praktycznie, AC jest tu po prostu językiem współpracy z resztą domu. Bez tej konwersji energia z paneli nie trafiłaby wprost do typowych gniazdek, a system byłby dużo mniej użyteczny.
Na co uważać przy urządzeniach zasilanych AC
Najczęstszy błąd polega na założeniu, że jeśli wtyczka pasuje do gniazdka, to sprzęt na pewno będzie działał poprawnie. To za mało. Trzeba sprawdzić nie tylko napięcie, ale też częstotliwość i wymagany typ zasilania. W Polsce standardem jest 230 V, 50 Hz, więc urządzenia z rynku amerykańskiego lub japońskiego mogą wymagać adaptera, transformatora albo po prostu innego modelu zasilacza.
Druga rzecz to bezpieczeństwo. AC w sieci domowej jest całkowicie wystarczające do zasilania urządzeń, ale przy nieprawidłowej instalacji bywa groźne. Dlatego liczą się zabezpieczenia, takie jak bezpieczniki, wyłączniki nadprądowe, wyłącznik różnicowoprądowy i poprawne uziemienie. W praktyce to one robią różnicę między stabilną instalacją a ryzykiem awarii lub porażenia.
- Napięcie musi zgadzać się z zakresem pracy urządzenia.
- Częstotliwość 50 Hz jest ważna przy urządzeniach z silnikami i zasilaniem sieciowym.
- Rodzaj zasilania AC lub DC powinien być jasno oznaczony na tabliczce znamionowej.
- Zabezpieczenia są równie ważne jak samo zasilanie.
To dlatego przed zakupem albo montażem zawsze wolę poświęcić minutę na sprawdzenie parametrów, niż później szukać przyczyny awarii. A najłatwiej robi się to wtedy, gdy umiesz rozszyfrować oznaczenia na sprzęcie.
Jak czytać oznaczenia na sprzęcie i nie pomylić parametrów
Na tabliczkach znamionowych i w kartach katalogowych często pojawiają się skróty, które wyglądają technicznie, ale są bardzo proste. Jeśli je umiesz odczytać, od razu wiesz, czy urządzenie nadaje się do polskiej sieci, czy działa na baterii, czy wymaga zewnętrznego zasilacza. To szczególnie przydatne przy sprzęcie przywożonym z zagranicy, ładowarkach, zasilaczach i urządzeniach do fotowoltaiki.
| Oznaczenie | Znaczenie | Jak to czytam w praktyce |
|---|---|---|
| 230 V | Napięcie skuteczne standardowe dla sieci domowej | Sprzęt powinien być do niego przystosowany |
| 50 Hz | Częstotliwość sieci | Ważna przy urządzeniach z silnikami i częścią elektroniki zasilanej bezpośrednio z sieci |
| 100-240 V 50/60 Hz | Zakres uniwersalny | Sprzęt zwykle nadaje się do podróży i różnych rynków |
| ~ | Prąd lub napięcie przemienne | Urządzenie pracuje na AC |
| ⎓ | Prąd stały | Urządzenie wymaga DC, typowego dla baterii, elektroniki i części instalacji PV |
Ja zwykle patrzę na te oznaczenia w tej kolejności: napięcie, częstotliwość, rodzaj zasilania, dopiero potem moc. To prosta metoda, ale oszczędza sporo błędów, zwłaszcza wtedy, gdy sprzęt wydaje się kompatybilny tylko na pierwszy rzut oka.
Najkrócej mówiąc, AC to standard zasilania w domu i w sieci, DC jest naturalne dla baterii, elektroniki i paneli PV, a falownik łączy te dwa światy w jeden funkcjonalny system. Gdy rozumiesz tę różnicę, łatwiej czytasz parametry urządzeń, bezpieczniej korzystasz z instalacji i lepiej oceniasz, jak energia z fotowoltaiki trafia do codziennego użytku.
