I=U/R to nie wszystko - oblicz natężenie prądu poprawnie

I=U/R to nie wszystko - oblicz natężenie prądu poprawnie
Autor Alex Kowalski
Alex Kowalski

9 maja 2026

Najprostszy wzór na prąd to I = U / R, ale w praktyce nie jest to jedyny użyteczny zapis. Jeśli chcesz policzyć natężenie w obwodzie, dobrać bezpiecznik, sprawdzić pobór urządzenia albo oszacować obciążenie instalacji, musisz wiedzieć, z jakich danych startujesz. Poniżej pokazuję, jak dobrać właściwy wzór, policzyć wynik bez pomyłek i kiedy trzeba sięgnąć po wersję dla prądu przemiennego lub układu trójfazowego.

Najkrótsza droga do poprawnego obliczenia natężenia

  • Jeśli znasz napięcie i opór, liczysz z prawa Ohma: I = U / R.
  • Jeśli znasz moc i napięcie, używasz zależności I = P / U.
  • W obwodach AC z odbiornikami indukcyjnymi lub elektronicznymi dochodzi cos(φ).
  • W instalacji trójfazowej pojawia się czynnik √3, więc wzór jest inny niż w gniazdku 230 V.
  • Najwięcej błędów wynika z mieszania amperów z miliamperami oraz watów z kilowatami.
  • W praktyce zawsze sprawdzam też tabliczkę znamionową urządzenia, bo sama teoria nie pokazuje prądu rozruchowego.

Co oznacza natężenie prądu i dlaczego nie warto mylić go z napięciem

Natężenie prądu to ilość ładunku elektrycznego przepływającego przez przekrój przewodnika w jednostce czasu. Mierzy się je w amperach, a symbol I pojawia się w większości wzorów, z których korzysta się w elektrotechnice. W uproszczeniu: napięcie mówi, co może popchnąć ładunki, a natężenie pokazuje, ile ich faktycznie płynie.

To rozróżnienie ma znaczenie praktyczne, bo sam fakt, że w instalacji jest 230 V, nie mówi jeszcze nic o poborze prądu. Dwa urządzenia podłączone do tego samego gniazdka mogą pobierać zupełnie inne natężenie, jeśli różnią się oporem, mocą albo charakterem pracy. Ja zwykle zaczynam właśnie od tego pytania: czy liczę obwód rezystancyjny, czy urządzenie, które zachowuje się bardziej złożenie.

Gdy już to ustalę, mogę dobrać właściwy zapis i nie traktować jednego wzoru jak odpowiedzi na wszystko. To prowadzi wprost do najważniejszych zależności, z których korzysta się najczęściej.

Jakie wzory wykorzystuję najczęściej

W praktyce nie ma jednego uniwersalnego równania na każdy przypadek. Najpierw dobieram wzór do tego, jakie dane są dostępne, a dopiero potem podstawiam liczby. Poniżej zestawiam te zależności w najprostszej formie.

Sytuacja Wzór Kiedy go używam
Znane napięcie i opór I = U / R Opornik, grzałka, żarówka, prosty obwód DC
Znana moc i napięcie I = P / U Urządzenie z tabliczki znamionowej, gdy znam moc w watach
Prąd przemienny jednofazowy I = P / (U × cos(φ)) Silniki, zasilacze, wiele urządzeń AC
Układ trójfazowy I = P / (√3 × U × cos(φ)) Maszyny, pompy, większe odbiory przemysłowe
Znany ładunek i czas I = Q / t Obliczenia definicyjne, zwykle w zadaniach szkolnych lub pomiarach

W tabeli widać ważną rzecz: ten sam problem można policzyć na kilka sposobów, ale tylko wtedy, gdy dane są spójne. Jeżeli masz jedynie moc urządzenia, nie szukasz na siłę oporu. Jeśli liczysz instalację fotowoltaiczną albo zasilanie silnika, samo I = U / R może już nie wystarczyć. Za chwilę pokazuję prosty sposób liczenia na przykładach, bo tam różnice widać najlepiej.

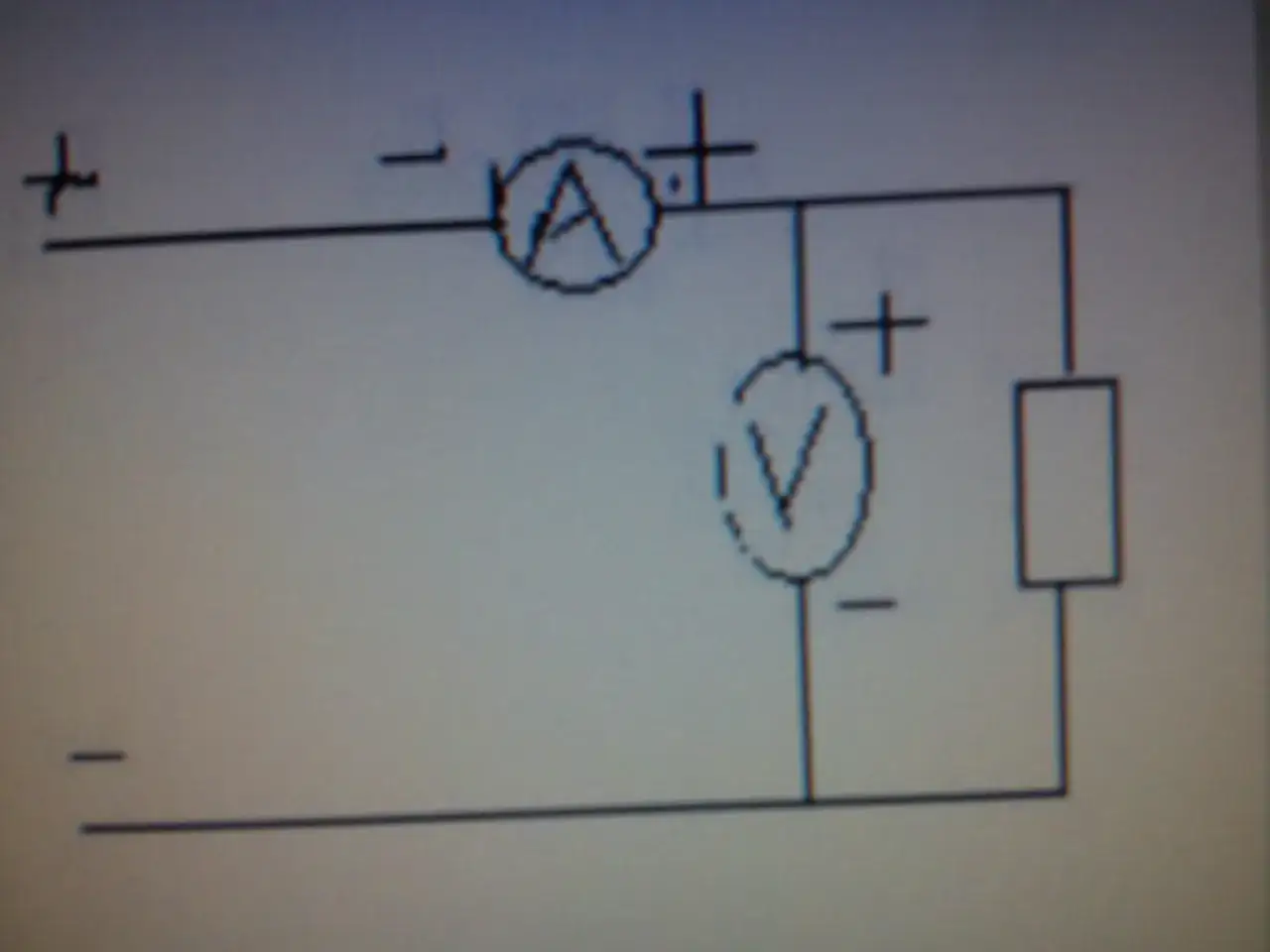

Schemat obwodu elektrycznego z amperomierzem i woltomierzem, pokazujący wzór na prąd.

Jak policzyć natężenie prądu krok po kroku

Najprostsza metoda, którą stosuję w praktyce, wygląda tak: najpierw identyfikuję rodzaj odbiornika, potem wybieram odpowiedni wzór, a na końcu sprawdzam jednostki. To brzmi banalnie, ale właśnie na tym etapie najczęściej pojawiają się błędy.

  1. Sprawdź, co już wiesz: napięcie, opór, moc, liczbę faz, współczynnik mocy.
  2. Dobierz wzór do danych, a nie odwrotnie.
  3. Zamień jednostki, jeśli trzeba: 1 kW = 1000 W, 1 A = 1000 mA.
  4. Podstaw liczby i policz wynik.
  5. Oceń, czy rezultat ma sens w realnym obwodzie.

Przykład 1: grzałka ma moc 1000 W i pracuje przy 230 V. Dla odbiornika rezystancyjnego liczę prąd tak: I = P / U, czyli I = 1000 / 230 ≈ 4,35 A. To bardzo typowy wynik dla urządzeń grzewczych i pokazuje, że moc wcale nie musi oznaczać dużego natężenia.

Przykład 2: opornik ma 50 Ω, a napięcie wynosi 230 V. Tu stosuję prawo Ohma: I = U / R, więc I = 230 / 50 = 4,6 A. Różnica wygląda niewielka, ale ma znaczenie przy doborze przewodu, zabezpieczenia i ocenie nagrzewania elementu.

Jeżeli odbiornik jest trójfazowy, obliczenie zmienia się wyraźnie. Dla mocy 9 kW, napięcia 400 V i współczynnika mocy 0,85 wychodzi I = 9000 / (√3 × 400 × 0,85) ≈ 15,3 A. Właśnie dlatego w większych instalacjach nie wystarczy już szkolny skrót, tylko trzeba uwzględnić charakter całego układu. To prowadzi do pytania, kiedy prosty zapis przestaje być wystarczający.

Kiedy prosty zapis I = U / R nie wystarcza

Prawo Ohma działa świetnie w obwodach liniowych i przy odbiornikach o w miarę stałym oporze. Problem zaczyna się tam, gdzie opór nie jest stały albo gdzie urządzenie pobiera energię w sposób bardziej złożony niż zwykła grzałka. Wtedy sam opór nie opisuje już całej sytuacji.

Najczęściej dotyczy to silników, zasilaczy impulsowych, falowników, elektroniki sterującej i części odbiorników w instalacjach fotowoltaicznych. W takich przypadkach prąd zależy nie tylko od napięcia, ale też od cos(φ), sprawności układu, charakteru obciążenia i stanu pracy urządzenia. Innymi słowy: dwa odbiorniki o tej samej mocy znamionowej mogą pobierać różne natężenie, jeśli pracują w innych warunkach.

Warto też pamiętać o prądzie rozruchowym. Silnik, sprężarka albo pompa mogą przez krótką chwilę pobierać kilka razy więcej prądu niż wynikałoby z obliczeń nominalnych. To dlatego bezpiecznik, przewód i zabezpieczenie nie powinny być dobierane wyłącznie pod wynik z kartki. Gdy to rozumiesz, łatwiej uniknąć najczęstszych pomyłek, które później kosztują czas i pieniądze.

Najczęstsze błędy przy obliczeniach

Jeśli miałbym wskazać kilka błędów, które widzę najczęściej, to wyglądałyby tak:

  • Mieszanie jednostek, na przykład podstawianie 2 kW jako 2 W albo 300 mA jako 300 A.
  • Używanie I = P / U bez sprawdzenia, czy odbiornik nie wymaga uwzględnienia cos(φ).
  • Pomijanie faktu, że instalacja trójfazowa nie liczy się tak samo jak jednofazowa.
  • Zakładanie, że moc z etykiety zawsze oznacza pobór chwilowy w każdej sytuacji.
  • Ignorowanie prądu rozruchowego w silnikach i urządzeniach z kompresorem.

W praktyce najgroźniejszy jest pierwszy punkt, bo daje wynik „ładny na papierze”, ale kompletnie oderwany od rzeczywistości. Jeśli wpisujesz 230 V i 2 kW, a potem otrzymujesz 8,7 A, łatwo pomylić się o rząd wielkości, jeśli wcześniej nie przeliczyłeś kilowatów na waty. Z tego samego powodu przy urządzeniach małej mocy bardzo często pracuję w miliamperach, a nie w amperach.

Dobrym nawykiem jest też szybka kontrola sensu wyniku. Czajnik o mocy 2000 W przy 230 V nie może pobierać 0,2 A, bo to oznaczałoby moc dziesięć razy mniejszą niż na tabliczce znamionowej. Taki prosty test od razu pokazuje, że coś poszło nie tak. A skoro już o praktyce mowa, warto zobaczyć, gdzie te obliczenia naprawdę się przydają.

Jak te obliczenia wykorzystać w domu, fotowoltaice i automatyce

W domu natężenie prądu pomaga dobrać obciążenie do obwodu i sprawdzić, czy kilka urządzeń nie pracuje na granicy możliwości jednej linii. To ważne zwłaszcza wtedy, gdy na jednym obwodzie działają czajnik, mikrofalówka, piekarnik albo ładowarka do samochodu elektrycznego. Każde z tych urządzeń ma inną moc i inny charakter pracy, więc natężenie może zmieniać się bardzo wyraźnie.

W fotowoltaice temat robi się jeszcze ciekawszy, bo po stronie DC prądy potrafią być wysokie nawet przy pozornie umiarkowanej mocy. Niskie napięcie oznacza większy prąd, a większy prąd wymaga lepszego doboru przekroju przewodów, złącz i zabezpieczeń. To jeden z powodów, dla których instalację trzeba analizować całościowo, a nie tylko na podstawie pojedynczego wzoru. W praktyce różnica między 230 V a np. kilkudziesięcioma woltami po stronie magazynu energii ma ogromne znaczenie dla obciążenia przewodów.

W automatyce i napędach natężenie prądu jest z kolei jednym z pierwszych parametrów, które sprawdzam przed uruchomieniem układu. Silnik, falownik, stycznik i zabezpieczenie muszą być ze sobą spójne, bo sam zapis na tabliczce znamionowej nie zawsze pokazuje rzeczywisty pobór podczas startu i zmian obciążenia. To właśnie tu teoria spotyka się z praktyką w najbardziej bezpośredni sposób.

Jeśli chcesz korzystać z tych wzorów bez frustracji, traktuj je jak narzędzie diagnostyczne: pokazują kierunek, ale zawsze trzeba sprawdzić warunki pracy urządzenia. To prowadzi do ostatniej rzeczy, którą warto zrobić przed uznaniem wyniku za gotowy.

Co sprawdzam, zanim uznam wynik za gotowy

Zanim zapiszę obliczenie jako poprawne, przechodzę przez krótki test kontrolny. Sprawdzam, czy użyłem właściwego wzoru, czy wszystkie jednostki są zgodne i czy wynik pasuje do charakteru odbiornika. W praktyce to zajmuje mniej czasu niż poprawianie błędnie dobranego zabezpieczenia albo źle oszacowanego obciążenia.

Jeżeli liczysz proste zadanie, zwykle wystarczy prawo Ohma albo zależność I = P / U. Jeśli projekt dotyczy instalacji, urządzenia z silnikiem, układu trójfazowego albo fotowoltaiki, koniecznie dolicz współczynnik mocy, sprawdź napięcie znamionowe i zerknij na prąd rozruchowy. Tylko wtedy wynik naprawdę mówi coś użytecznego, a nie jest wyłącznie poprawnym rachunkiem na papierze.

Najlepsza praktyka jest prosta: najpierw rozpoznaj typ obwodu, potem dobierz wzór, a na końcu zrób szybki test sensowności wyniku. To właśnie ten ostatni krok najczęściej odróżnia czyste obliczenie od obliczenia, które można bezpiecznie wykorzystać w realnej instalacji.

FAQ - Najczęstsze pytania

Prawo Ohma (I=U/R) jest podstawą, ale nie uwzględnia złożonych obwodów prądu przemiennego (AC), gdzie pojawia się współczynnik mocy cos(φ), ani specyfiki instalacji trójfazowych. Dla silników czy zasilaczy impulsowych potrzebne są inne zależności.

Inne wzory są konieczne w obwodach prądu przemiennego (AC) z odbiornikami indukcyjnymi/pojemnościowymi (np. silniki), gdzie uwzględnia się cos(φ). W instalacjach trójfazowych dodatkowo pojawia się czynnik √3, zmieniający wzór na I = P / (√3 × U × cos(φ)).

Główne błędy to mieszanie jednostek (np. kW z W, A z mA), pomijanie współczynnika mocy cos(φ) w obwodach AC, ignorowanie specyfiki instalacji trójfazowych oraz nieuwzględnianie prądu rozruchowego urządzeń, co prowadzi do błędnych wyników.

Obliczenia są kluczowe w domu do doboru zabezpieczeń i oceny obciążenia obwodów, w fotowoltaice do wymiarowania przewodów i złącz, a w automatyce do projektowania układów z silnikami i falownikami. Zapewniają bezpieczeństwo i efektywność instalacji.
