Napięcie to jeden z tych parametrów, który od razu mówi mi, czy instalacja pracuje spokojnie, czy zaczyna się odchylać od normy. W praktyce najczęściej sprawdzam je multimetrem, bo ten jeden odczyt potrafi wyjaśnić, czy problem leży po stronie gniazdka, akumulatora, zasilacza czy paneli fotowoltaicznych. Najkrócej: miara napięcia to wolt (V), ale sama jednostka nie wystarczy, jeśli nie odróżnia się napięcia przemiennego od stałego i nie dobiera właściwego zakresu pomiaru.
Najważniejsze informacje o napięciu w praktyce
- Napięcie opisuje różnicę potencjałów między dwoma punktami i mierzy się je w woltach.
- W Polsce w gniazdku domowym najczęściej spotkasz około 230 V AC, a w fotowoltaice i bateriach zwykle napięcie stałe.
- Pomiar napięcia wykonuje się multimetrem ustawionym na V~ albo V⎓, nigdy na zakresie prądu.
- Przy nieznanej wartości zawsze zaczynam od najwyższego zakresu albo od autorange.
- Wynik trzeba oceniać razem z obciążeniem, rodzajem źródła i warunkami pracy, a nie jako samotną liczbę.
Co właściwie oznacza napięcie i dlaczego mierzy się je w woltach
W praktyce patrzę na napięcie jak na „siłę napędową” obwodu: to ono sprawia, że ładunki mają powód, by się przemieszczać. W układzie SI jednostką jest wolt, a zapis 1 V = 1 J/C oznacza, że jeden kulomb ładunku „otrzymuje” jeden dżul energii. To ważne rozróżnienie, bo napięcie nie jest tym samym co natężenie prądu ani moc.
Najprościej ujmując: napięcie mówi, jakie są warunki do przepływu, a prąd pokazuje, ile ładunku rzeczywiście płynie. Dlatego można mieć wysokie napięcie i mały prąd albo odwrotnie, zależnie od oporu, odbiornika i całego układu. Właśnie tu początkujący najczęściej mieszają pojęcia, a potem błędnie oceniają stan instalacji.
Wolt jest więc jednostką, ale też praktycznym skrótem myślowym. Gdy mówię „to ma 12 V”, od razu wiem, z jakim typem źródła mam do czynienia, jakiego miernika użyć i czy wynik jest w ogóle sensowny w danym obwodzie. To prowadzi nas prosto do tego, jakie wartości pojawiają się na co dzień w domu i w energetyce.
Jakie wartości spotkasz w domu, w bateriach i w fotowoltaice
Nie każde napięcie oznacza to samo ryzyko i nie każda liczba ma tę samą interpretację. W domu, w elektronice użytkowej i w instalacjach PV spotykam kilka typowych poziomów, które warto znać, bo pomagają od razu odsiać wynik oczywiście poprawny od takiego, który powinien zapalić lampkę ostrzegawczą.
| Źródło | Typowe napięcie | Co to oznacza w praktyce |
|---|---|---|
| Bateria AA | 1,5 V | Wystarcza do prostych urządzeń, ale pod obciążeniem napięcie szybko spada. |
| Ogniwo litowo-jonowe | 3,6–3,7 V nominalnie | To wartość odniesienia, a nie pełny obraz stanu naładowania. |
| Zasilanie USB | 5 V | Standard w elektronice drobnej i ładowaniu wielu urządzeń. |
| Gniazdo w domu | około 230 V AC | To wartość skuteczna napięcia przemiennego, a nie chwilowy szczyt przebiegu. |
| Instalacja trójfazowa | 400 V między fazami | Spotykana tam, gdzie potrzeba większej mocy i stabilniejszego zasilania odbiorników. |
| String fotowoltaiczny | od dziesiątek do setek V DC | Zależy od liczby modułów, temperatury i sposobu połączenia, więc wynik trzeba czytać ostrożnie. |
W instalacjach domowych i PV szczególnie ważne jest rozróżnienie między napięciem przemiennym i stałym. W AC podaję wartość skuteczną, czyli taką, która ma sens energetyczny dla pracy urządzeń, a w DC patrzę na napięcie źródła, akumulatora, falownika albo łańcucha modułów. Ten podział porządkuje cały pomiar i od razu zmniejsza liczbę błędnych interpretacji.
Gdy już wiem, jakie liczby są normalne, przechodzę do samego pomiaru. I tu najwięcej problemów nie wynika z samego miernika, tylko z ustawienia go w niewłaściwy sposób.
Jak zmierzyć napięcie multimetrem bez pomyłki
Najbezpieczniej traktować multimetr jak narzędzie, które trzeba przygotować przed każdym użyciem. Woltomierz wbudowany w multimetr działa dobrze tylko wtedy, gdy wiem, czy badam obwód AC, DC, jaki mam zakres i gdzie dokładnie wpiąć przewody. W napięciu nie ma miejsca na zgadywanie.
Ustaw odpowiedni tryb
Na mierniku wybieram V~ dla napięcia przemiennego i V⎓ lub V- dla napięcia stałego. To podstawowa decyzja, bo pomylenie trybu często daje wynik kompletnie bezwartościowy. Przy nieznanej wartości zaczynam od najwyższego zakresu albo zostawiam autorange, jeśli multimetr go ma.
Włóż przewody do właściwych gniazd
Czarny przewód wkładam do COM, a czerwony do gniazda oznaczonego VΩ. To ważne, bo włożenie czerwonej sondy do gniazda prądowego przy pomiarze napięcia może skończyć się zwarciem lub spaleniem bezpiecznika w mierniku. Dobre nawyki zaczynają się właśnie od tego jednego ruchu.

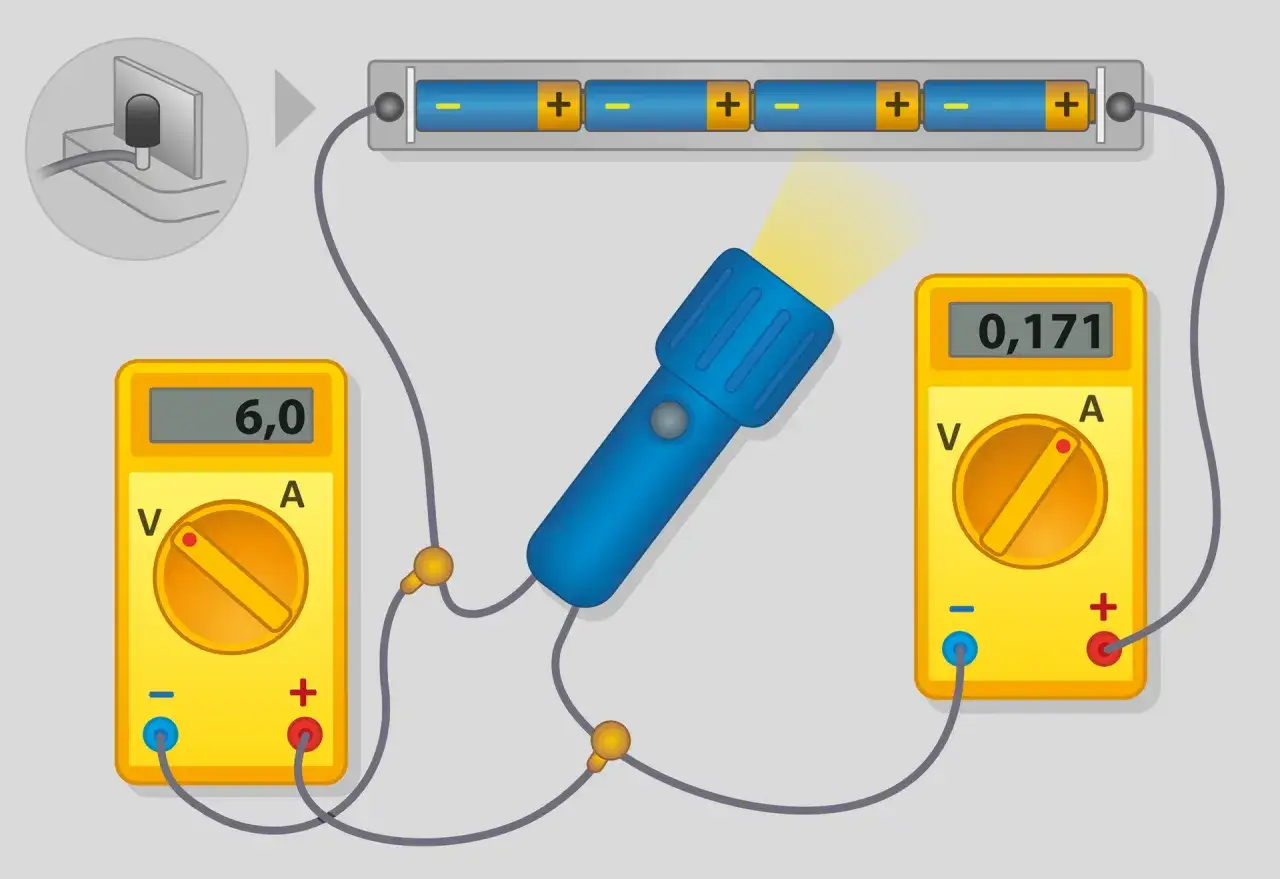

Przyłóż sondy równolegle do badanego punktu
Napięcia nie mierzy się szeregowo, tylko równolegle do źródła, gniazda lub zacisków urządzenia. W DC czerwoną sondę przykładam do plusa, a czarną do minusa; jeśli zamienię je miejscami, nowoczesny multimetr zwykle pokaże wynik z minusem. W AC polaryzacja nie ma znaczenia, ale kontakt sond musi być pewny i stabilny.
Przeczytaj również: Aluminium przewodzi prąd - kiedy jest lepsze niż miedź?
Odczytaj wynik i zapisz kontekst
Sam odczyt to za mało, jeśli nie wiem, czy obwód był pod obciążeniem, jaki był stan odbiornika i czy wynik pochodzi z gniazdka, baterii czy stringu PV. Przy modernizowanych instalacjach lub falownikach przydaje się też funkcja True RMS, bo daje pewniejszy wynik przy przebiegach, które nie są idealnie sinusoidalne. Im bardziej nietypowe źródło, tym ważniejszy staje się kontekst pomiaru.
Jeśli trzeba zapamiętać jedną zasadę, to taką: najpierw właściwy tryb i zakres, potem sondy, a dopiero na końcu interpretacja wyniku. Na tej bazie łatwo już przejść do błędów, które najczęściej psują całą operację.
Najczęstsze błędy przy pomiarze i dlaczego zaniżają wiarygodność wyniku
Najwięcej nietrafionych pomiarów widzę nie przez awarię urządzenia, tylko przez zwykłe pośpiechy i złe przyzwyczajenia. W praktyce kilka błędów powtarza się wyjątkowo często, a każdy z nich ma konkretny skutek.
| Błąd | Co się dzieje | Jak robię to lepiej |
|---|---|---|
| Ustawienie zakresu prądu zamiast napięcia | Mogę spowodować zwarcie albo uszkodzić miernik. | Przed dotknięciem sond sprawdzam symbol V i pozycję pokrętła. |
| Wpięcie czerwonej sondy do gniazda A lub mA | Pomiar staje się niebezpieczny i bez sensu. | Do napięcia używam wyłącznie wejścia VΩ. |
| Pomylenie AC z DC | Wynik może wyglądać „jakoś”, ale nie mówi prawdy o obwodzie. | Najpierw sprawdzam rodzaj źródła: gniazdko, bateria, PV czy zasilacz. |
| Pomiar bez obciążenia lub z obciążeniem niewiadomego typu | Wynik bywa zawyżony albo zaniżony względem realnej pracy instalacji. | Notuję, czy obwód pracuje normalnie, czy tylko jest podłączony „na sucho”. |
| Ignorowanie stanu przewodów i kategorii CAT | Spada bezpieczeństwo, zwłaszcza przy sieci 230 V i PV. | Używam sprawnych sond i miernika dobranego do miejsca pomiaru. |
Do tego dochodzi jeszcze zjawisko „ghost voltage”, czyli napięcia pozornego, które potrafi pojawić się na długich lub odłączonych przewodach. Taki odczyt wygląda wiarygodnie, ale po obciążeniu znika albo mocno spada, więc nie wolno go traktować jak pełnowartościowego wyniku. Właśnie dlatego w instalacjach elektrycznych sama liczba na ekranie nigdy nie jest ostatnim słowem.
Kiedy wynik jest poprawny technicznie, dopiero wtedy zaczyna się prawdziwa interpretacja. I tu różnice między gniazdkiem, akumulatorem oraz fotowoltaiką są naprawdę duże.
Jak interpretuję wynik w instalacjach domowych i przy PV
W gniazdku domowym interesuje mnie przede wszystkim to, czy napięcie jest stabilne i czy nie spada wyraźnie po włączeniu odbiornika. Krótkie wahania są normalne, ale jeśli po podłączeniu czajnika, grzałki albo ładowarki wynik wyraźnie siada, podejrzewam przeciążenie obwodu, słaby styk albo zbyt długi odcinek przewodu. Sama liczba 230 V niewiele mówi bez informacji, co dzieje się pod obciążeniem.
Przy akumulatorach patrzę inaczej. Napięcie spoczynkowe, napięcie pod obciążeniem i czas powrotu do poziomu wyjściowego to trzy różne wskazówki, które razem mówią więcej niż pojedynczy odczyt. Dlatego bateria, która jeszcze „pokazuje” poprawne napięcie, może już być słaba pod realnym obciążeniem.
W fotowoltaice napięcie jałowe i robocze to również nie to samo. String po stronie DC potrafi mieć wyższy odczyt bez obciążenia niż podczas normalnej pracy falownika, a na wynik wpływają dodatkowo cień, temperatura i sposób połączenia modułów. W chłodniejsze dni napięcie zwykle rośnie, a w upale spada, więc bez znajomości warunków otoczenia łatwo wyciągnąć zły wniosek.
Jeśli analizuję instalację PV, wolę patrzeć na napięcie razem z komunikatami falownika, historią pracy i stanem połączeń. To daje pełniejszy obraz niż sama liczba wyświetlona przez multimetr i pozwala szybciej odróżnić zwykłe wahanie od realnego problemu w łańcuchu modułów.
Właśnie takie zestawienie kontekstu, trybu pomiaru i rodzaju źródła pozwala zamienić pojedynczy odczyt w użyteczną informację techniczną. Na końcu zostaje już tylko kilka nawyków, które warto mieć zawsze pod ręką.
Trzy nawyki, które oszczędzają błędnych odczytów
- Zanim dotknę przewodami badanego punktu, sprawdzam symbol trybu i gniazda na mierniku.
- Jeśli nie znam wartości, zaczynam od najwyższego zakresu, a nie od „na oko” dobranej pozycji.
- Przy 230 V i instalacjach PV używam miernika z odpowiednią kategorią CAT i sprawdzam stan sond przed każdym pomiarem.
- Po odczycie zapisuję kontekst: czy obwód był pod obciążeniem, jaka była temperatura i czy wynik dotyczył AC, czy DC.
Dzięki temu wynik przestaje być przypadkową liczbą, a staje się informacją, na której da się oprzeć dalszą decyzję. I właśnie tak rozumiem napięcie w praktyce: jako parametr, który trzeba mierzyć poprawnie, ale jeszcze ważniejsze jest to, by umieć go później dobrze odczytać.
