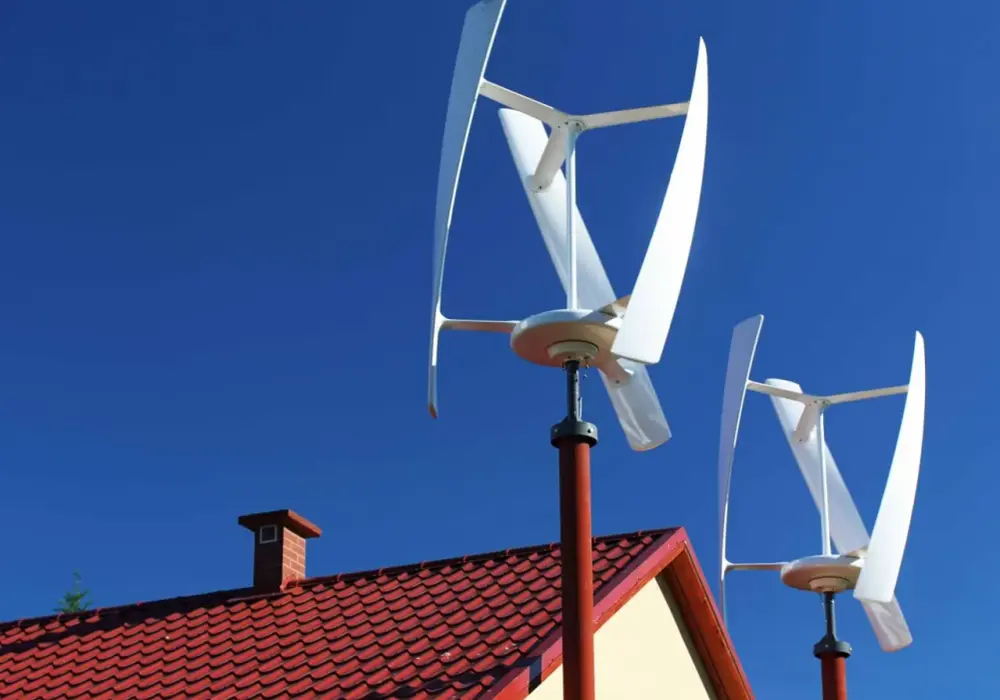

Turbiny wiatrowe pionowe są interesujące tam, gdzie wiatr zmienia kierunek, a przestrzeń na tradycyjny maszt jest ograniczona. W tym tekście pokazuję, jak taka konstrukcja działa, kiedy ma sens w polskich warunkach, ile może kosztować i gdzie kończy się marketing, a zaczyna realna technika.
Patrzę na ten temat praktycznie: liczą się nie tylko zalety samego wirnika, ale też hałas, drgania, wysokość montażu, formalności i to, czy instalacja ma współpracować z fotowoltaiką, czy faktycznie zastąpić część energii z sieci.
Najważniejsze fakty o pionowej turbinie wiatrowej
- Największa przewaga to praca przy zmiennym kierunku wiatru bez mechanizmu ustawiania wirnika.
- Największe ryzyko to zbyt mała prędkość wiatru na wysokości pracy i montaż w zbyt turbulentnym miejscu.
- W praktyce lepiej sprawdza się na otwartym terenie niż między budynkami albo na przypadkowym dachu.
- Koszt przydomowej instalacji zwykle liczy się w dziesiątkach tysięcy złotych, a 3 kW, 5 kW i 10 kW to najczęściej analizowane progi.
- W Polsce trzeba wcześniej sprawdzić wysokość konstrukcji, nośność budynku i lokalne przepisy budowlane.

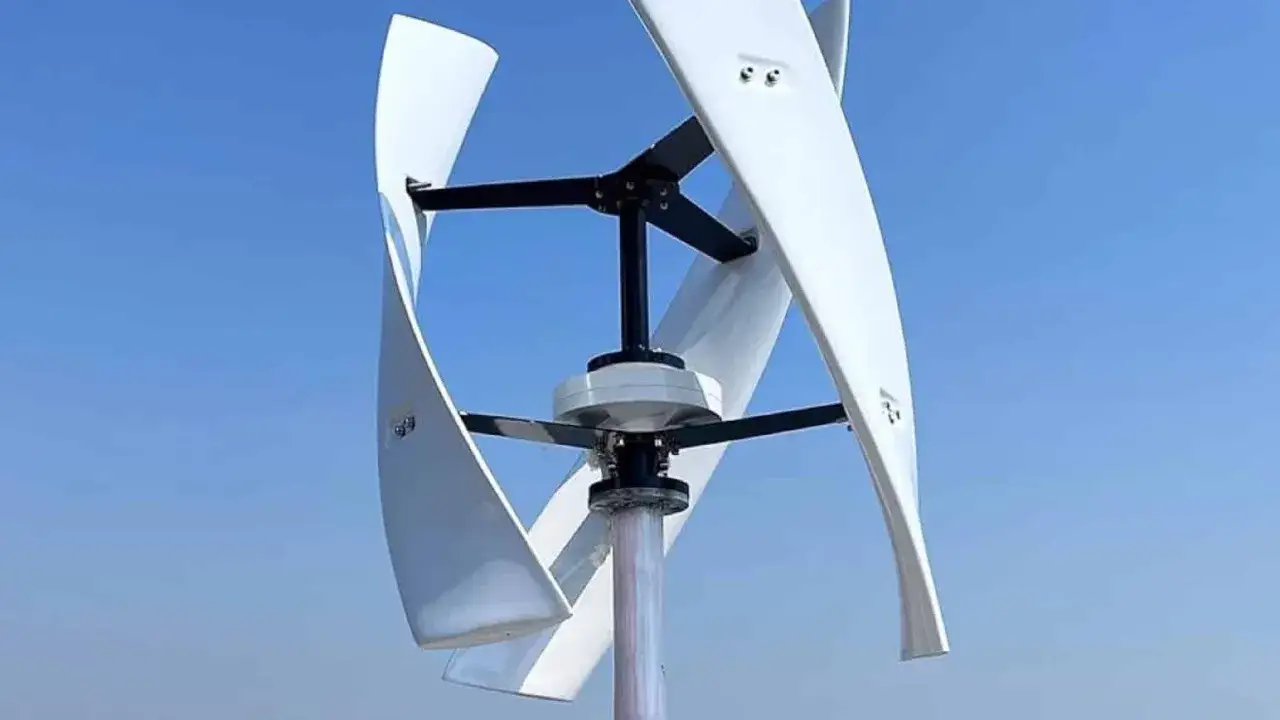

Jak działa pionowa turbina wiatrowa i z czego składa się układ
W pionowej turbinie wirnik obraca się wokół osi ustawionej pionowo, więc urządzenie nie musi być stale ustawiane do wiatru jak klasyczny wiatrak. To upraszcza część mechaniki i otwiera kilka zastosowań, zwłaszcza tam, gdzie kierunek wiatru często się zmienia.
W praktyce spotyka się dwa główne podejścia konstrukcyjne: Savoniusa, czyli model oporowy o prostszym starcie, oraz Darrieusa, który wykorzystuje siłę nośną i zwykle daje lepsze osiągi, ale wymaga lepszego projektu i stabilniejszego montażu. Najważniejsze jest jednak to, że sama konstrukcja nie przesądza o sukcesie - decyduje miejsce montażu.
Savonius działa wolniej, ale rusza łatwiej
Savonius ma zwykle prostą, „łopatkową” geometrię. Taki wirnik łatwiej rusza przy słabszym wietrze i bywa wybierany tam, gdzie priorytetem jest start bez skomplikowanej automatyki. Cena za to jest prosta: mniejsza sprawność i niższy uzysk energii z tej samej powierzchni wiatru.
Darrieus daje lepsze osiągi, ale wymaga lepszego projektu
Darrieus przypomina czasem „jajko do ubijania” i korzysta z aerodynamicznej siły nośnej. Potrafi pracować efektywniej, ale jest bardziej wrażliwy na jakość projektu, wyważenie i drgania. Jeśli widzę ofertę, która obiecuje bardzo wysoką produkcję bez podania krzywej mocy, podchodzę do niej z dystansem.
To prowadzi do najważniejszego pytania: gdzie taka konstrukcja rzeczywiście daje przewagę, a gdzie lepiej postawić na coś innego.
Gdzie ma sens, a gdzie nie warto jej stawiać
Jeżeli myślę o takiej instalacji jako o realnym źródle energii, a nie gadżecie, zaczynam od trzech rzeczy: otwartości terenu, wysokości montażu i profilu zużycia prądu w domu. Jak wynika z analizy NFOŚiGW wykorzystanej przy programie wsparcia, na 25 m średnia roczna energia wiatru była około dwa razy większa niż na 10 m, więc wysokość naprawdę potrafi zmienić wynik całego projektu.
| Lokalizacja | Ocena | Dlaczego |
|---|---|---|
| Otwarty teren, gospodarstwo, działka bez wysokich przeszkód | Dobry kandydat | Strumień powietrza jest spokojniejszy, a wirnik ma szansę pracować bliżej swoich założeń projektowych. |
| Gęsta zabudowa, wąskie podwórko, dużo drzew | Słaby kandydat | Turbulencje obniżają uzysk, zwiększają hałas i mogą skrócić żywotność łożysk oraz mocowania. |
| Dach lekkiej konstrukcji | Ryzykowny wariant | Drgania przenoszą się na budynek, a sam dach często nie daje wystarczającej sztywności. |
| Strefa przybrzeżna, otwarte wzgórza, tereny wyżej położone | Często dobry | Wiatr bywa silniejszy i bardziej przewidywalny, ale trzeba liczyć się z obciążeniami i korozją. |
Nie zakładam, że dach automatycznie daje lepszy wiatr. Często jest odwrotnie: turbulencje, szarpanie i rezonans konstrukcji zjadają część produkcji i skracają żywotność. Jeśli porównasz to z klasycznym wiatrakiem, różnica w podejściu do projektu staje się bardzo wyraźna.
Pionowa czy pozioma turbina co wygrywa w praktyce
Najkrótsza odpowiedź brzmi: jeśli priorytetem jest maksymalny uzysk energii z dobrego, otwartego miejsca, turbina pozioma zwykle wygrywa. Jeśli ważniejsze są zmienny kierunek wiatru, mniejsza wrażliwość na orientację względem przepływu i ograniczona przestrzeń, pionowa konstrukcja może być wygodniejsza. To nie jest jednak walka „nowoczesne kontra stare” - to po prostu dwa różne narzędzia.
| Kryterium | Oś pionowa | Oś pozioma |
|---|---|---|
| Zmiana kierunku wiatru | Nie wymaga ustawiania wirnika do wiatru, więc pracuje swobodniej przy częstych zmianach kierunku. | Wymaga orientacji na wiatr i elementów ustawiających gondolę. |
| Sprawność | Zwykle niższa, szczególnie w małych instalacjach. | Zwykle wyższa i lepiej dopracowana rynkowo. |
| Turbulencja i zabudowa | Może lepiej znosić zmienny kierunek, ale nadal nie lubi chaosu przepływu. | Najlepiej pracuje w uporządkowanym, otwartym przepływie. |
| Rynek i dostępność | Niszowy segment, mniej modeli i mniej sprawdzonych realizacji. | Standard branżowy, duża dostępność komponentów i serwisu. |
| Typowy sens zastosowania | Małe instalacje, miejsca z ograniczoną przestrzenią, hybrydy z PV. | Otwarte tereny, projekty nastawione na maksymalny uzysk energii. |
Ja traktuję pionową konstrukcję jako rozwiązanie niszowe, ale nie bezwartościowe. Dobrze zrobiona potrafi być użyteczna, tylko nie warto oczekiwać, że pobije klasyczny wiatrak w otwartym polu. Właśnie dlatego koszt i warunki pracy trzeba liczyć razem, a nie osobno.
Ile kosztuje i kiedy może się zwrócić
Jak wynika z analizy NFOŚiGW, koszty wykonania mikroinstalacji wiatrowej w Polsce kształtowały się mniej więcej tak: 3 kW to około 20 000-30 000 zł, 5 kW około 40 000-50 000 zł, a 10 kW około 80 000-100 000 zł. W tym samym programie wsparcia dopłata mogła sięgać do 50 procent kosztów kwalifikowanych, z limitem 5 000 zł za 1 kW turbiny i maksymalnie 47 tys. zł łącznie z magazynem energii. To dobrze pokazuje, że sam wiatrak nie jest tani, ale też nie musi być poza zasięgiem, jeśli warunki są naprawdę dobre.
| Moc | Orientacyjny koszt wykonania | Jak to czytać praktycznie |
|---|---|---|
| 3 kW | 20 000-30 000 zł | Wariant dla małej instalacji lub uzupełnienia zużycia domu. |
| 5 kW | 40 000-50 000 zł | Częsty próg, jeśli lokalizacja jest naprawdę dobra. |
| 10 kW | 80 000-100 000 zł | Projekt wymagający solidnego wiatru, montażu i serwisu. |
Na rachunek wpływa też serwis, bo łożyska, wyważenie wirnika i przeglądy potrafią zmienić opłacalność bardziej niż sama cena zakupu. Z praktycznego punktu widzenia nie liczę zwrotu bez realnego wiatru i bez sensownej autokonsumpcji energii. Jeśli instalacja pracuje krótko albo stoi w słabym przepływie, rachunek ekonomiczny zwykle się nie spina.
Najczęściej najlepiej działa układ hybrydowy: fotowoltaika pokrywa dzień, turbina pomaga w okresach mniej słonecznych, a magazyn energii wygładza produkcję. To właśnie ten zestaw najczęściej daje większy sens niż samodzielny wiatrak postawiony „na próbę”.
Jakie formalności trzeba sprawdzić w Polsce
Nie zakładam, że „mały wiatrak” oznacza brak formalności. W Polsce kluczowe jest to, czy urządzenie tylko montujesz na obiekcie budowlanym, czy budujesz osobną konstrukcję z masztem i fundamentem. Dla inwestora różnica jest ogromna, bo zmienia zakres dokumentów, odpowiedzialność i czas przygotowania projektu.
- Do 3 m na obiekcie budowlanym instalacja może nie wymagać pozwolenia ani zgłoszenia, o ile nie zmienia charakteru obiektu.
- Powyżej 3 m najczęściej pojawia się obowiązek zgłoszenia.
- Maszt, fundament lub konstrukcja nośna przenosząca obciążenia na budynek zwykle oznaczają potrzebę pozwolenia na budowę.
- Obszary zabytkowe podlegają ostrzejszym zasadom i trzeba je sprawdzić osobno.
Przed montażem zawsze zlecam ocenę nośności konstrukcji, bo drgania to nie jest detal, który można zignorować. Jeśli urządzenie ma pracować na dachu, sprawdziłbym też akustykę i sposób mocowania, zanim ktokolwiek zamówi pierwszy element. Gdy te podstawy są już jasne, można rozsądnie przejść do wyboru modelu.
Jak wybrać model, żeby nie kupić obietnicy zamiast generatora
Ja patrzę na taki zakup przez prosty filtr: nie moc nominalna, tylko krzywa mocy, hałas, wibracje i serwis. Z mojego punktu widzenia największym czerwonym światłem jest oferta bez danych, które da się porównać z twoją lokalizacją.
Krzywa mocy jest ważniejsza niż moc na tabliczce
Krzywa mocy pokazuje, ile energii turbina oddaje przy różnych prędkościach wiatru. Dwie maszyny opisane jako 5 kW mogą produkować zupełnie inną ilość prądu, jeśli jedna osiąga tę moc dopiero przy bardzo silnym wietrze, a druga wcześniej. Bez tego wykresu kupujesz marketing, nie technologię.
Przeczytaj również: Jakie są realne koszty energii wiatrowej? Cena instalacji i turbiny
Sprawdź hałas, wibracje i serwis zanim spojrzysz na cenę
Przy małych turbinach poziom hałasu rzędu 55 dB w odległości kilkunastu metrów nie jest niczym niezwykłym, więc w zabudowie bardziej martwią mnie drgania niż sam szum łopat. Warto też zapytać o okresy przeglądów, dostępność łożysk, balansowanie wirnika i warunki gwarancji. Jeśli producent lub sprzedawca nie potrafi odpowiedzieć na proste pytania serwisowe, to dla mnie poważny sygnał ostrzegawczy.
- Roczna produkcja w kWh dla kilku prędkości wiatru, nie tylko dla jednej.
- Prędkość startu i prędkość odcięcia, czyli moment, od którego turbina zaczyna pracować i kiedy musi się zatrzymać dla bezpieczeństwa.
- Gwarancja i części zamienne, bo mała turbina bez serwisu staje się drogim ozdobnikiem.
- Dokumentacja montażowa, szczególnie gdy urządzenie ma stanąć na dachu albo na lekkiej konstrukcji.
Jeśli te informacje są niepełne, lepiej odłożyć zakup niż później walczyć z hałasem, słabą produkcją i kosztowną naprawą. Po takim sprawdzeniu łatwiej przejść do trzech parametrów, które naprawdę przesądzają o sensie całej inwestycji.
Trzy liczby, które rozstrzygają sens inwestycji
Gdybym miał zostawić tylko trzy parametry, które naprawdę decydują o powodzeniu projektu, byłyby to:
- Średnia prędkość wiatru na wysokości wirnika - nie z mapy dla okolicy, tylko z realnej lokalizacji albo przynajmniej z sensownego przybliżenia.
- Różnica wysokości między wirnikiem a przeszkodami - im bardziej rotor tkwi w turbulencji, tym szybciej spada uzysk.
- Roczne zużycie energii i godziny pracy instalacji - bo turbina nie powinna być kupowana pod „ładny pomysł”, tylko pod konkretne kWh.
Jeśli te trzy liczby nie składają się w spójny obraz, lepiej potraktować wiatrak jako dodatek do fotowoltaiki, a nie jako główne źródło prądu. W polskich warunkach najczęściej wygrywa rozwiązanie hybrydowe: słońce na dzień, wiatr na okresy mniej słoneczne, a pionowa turbina tylko tam, gdzie naprawdę ma czym pracować.
