W przypadku podwójnego łącznika światła z trzema przewodami najważniejsze są trzy rzeczy: poprawne rozpoznanie przewodu wspólnego, właściwe przypisanie dwóch wyjść do obwodów oraz bezpieczne odłączenie zasilania przed pracą. W praktyce to właśnie te detale decydują, czy instalacja będzie działać od razu, czy zacznie płatać figle po zamknięciu puszki.
Najważniejsze zasady przed podłączeniem podwójnego łącznika
- W klasycznym łączniku świecznikowym pracują zwykle trzy przewody fazowe: jeden wspólny i dwa wyjściowe.

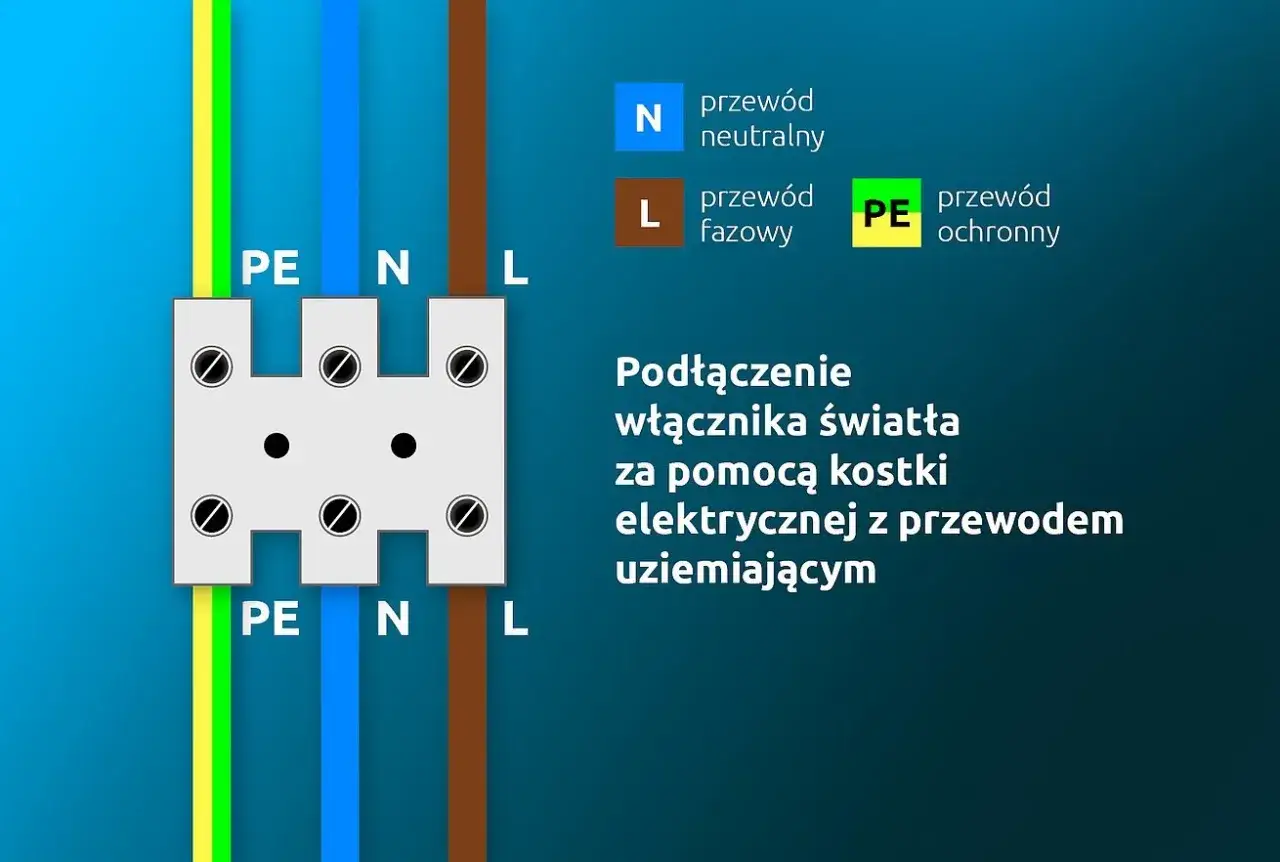

- Neutralny i ochronny zazwyczaj nie trafiają do samego mechanizmu, tylko zostają połączone w puszce lub przy oprawie.
- Najbezpieczniej zaczynać od wyłączenia zabezpieczenia obwodu i sprawdzenia braku napięcia odpowiednim testerem.
- Oznaczenia na osprzęcie mogą się różnić, ale najczęściej spotkasz L, L1 i L2.
- Jeśli po montażu jeden klawisz steruje „nie tą” lampą, zwykle wystarczy zamienić miejscami dwa przewody wyjściowe.

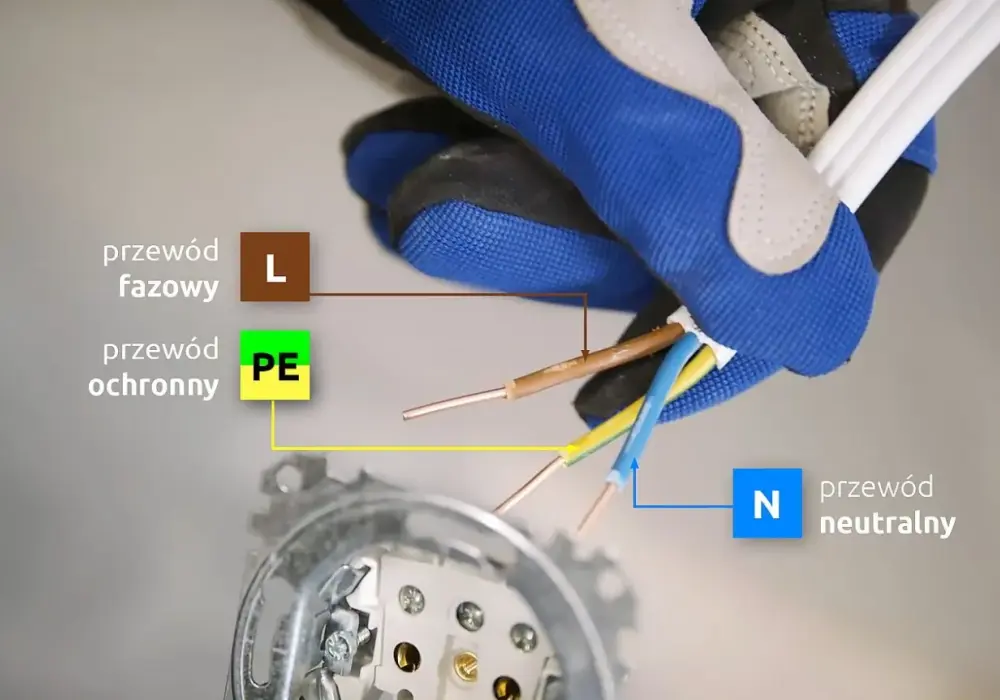

- Przy starej instalacji nie ufaj wyłącznie kolorom żył, bo mogły być podłączane według dawnych lub niepełnych standardów.
Co oznaczają trzy przewody w podwójnym łączniku
Przy takim układzie chodzi zazwyczaj o łącznik świecznikowy, czyli podwójny włącznik, który steruje dwoma niezależnymi obwodami oświetlenia z jednego miejsca. To może być jedna lampa z dwiema sekcjami, dwa osobne punkty świetlne albo żyrandol podzielony na dwie grupy żarówek. Sam mechanizm nie „obsługuje” neutralnego w klasycznej wersji - pracuje na przewodach fazowych, dlatego w puszce powinieneś widzieć jeden przewód zasilający i dwa przewody powrotne do lamp.
Najważniejsza zasada: jeśli w puszce są trzy żyły, to nie oznacza jeszcze, że każda z nich może pełnić dowolną funkcję. Jedna jest wspólna dla zasilania, a dwie pozostałe prowadzą prąd do dwóch obwodów oświetlenia. W starych instalacjach kolor izolacji bywa mylący, więc nie zakładam niczego „na oko” - najpierw ustalam rolę przewodu, dopiero potem go podłączam. To właśnie na tym etapie najczęściej rozstrzyga się, czy montaż będzie prosty, czy problematyczny. Gdy ten układ masz już poukładany w głowie, można przejść do samego osprzętu.
Jak rozpoznać zaciski L, L1 i L2
W większości modeli znajdziesz jeden zacisk wspólny i dwa zaciski wyjściowe. Producent może oznaczyć je jako L, L1 i L2, czasem jako strzałkę wchodzącą do środka oraz dwa wyjścia na boki. Zasada pozostaje ta sama: L to zasilanie wspólne, a L1 i L2 odpowiadają za dwa osobne obwody. Jeśli osprzęt ma dodatkowe oznaczenia, np. w wersji podświetlanej lub elektronicznej, trzeba potraktować instrukcję montażu jako nadrzędną, bo nie każdy model działa identycznie.
| Zacisk | Rola | Co do niego trafia |
|---|---|---|
| L | Zasilanie wspólne | Przewód fazowy doprowadzający napięcie do łącznika |
| L1 | Pierwsze wyjście | Przewód prowadzący do pierwszego obwodu lub pierwszej sekcji lampy |
| L2 | Drugie wyjście | Przewód prowadzący do drugiego obwodu lub drugiej sekcji lampy |
| N | Neutralny | W klasycznym łączniku zwykle nie jest używany |
| PE | Ochronny | Nie podłącza się go do zwykłego mechanizmu łącznika |
Jeśli widzisz oznaczenie COM zamiast L, traktuj je jak zacisk wspólny. Taka różnica nazewnictwa nie zmienia zasady działania, tylko porządkuje opis producenta. Kiedy już odczytasz symbole, sam montaż przestaje być zgadywanką. Następny krok to podłączenie przewodów w logicznej kolejności, bez skrótów i bez improwizacji.
Jak podłączyć przewody krok po kroku
Ja zawsze zaczynam od wyłączenia odpowiedniego zabezpieczenia w rozdzielnicy i sprawdzenia, czy w puszce rzeczywiście nie ma napięcia. Do tego układu przygotowuję też śrubokręt izolowany, tester lub miernik dwubiegunowy oraz ewentualnie złączki, jeśli przewody w puszce trzeba uporządkować. Przy instalacji 230 V nie ma miejsca na zgadywanie - jeśli nie potrafisz bezpiecznie rozpoznać żył, lepiej zatrzymać się na tym etapie.
- Odłącz zasilanie obwodu i potwierdź brak napięcia testerem.
- Otwórz puszkę i znajdź przewód wspólny, czyli ten, który doprowadza fazę do łącznika.
- Podłącz przewód wspólny do zacisku L lub COM.
- Dwa pozostałe przewody wyjściowe podłącz do zacisków L1 i L2.
- Neutralny i ochronny pozostaw poza mechanizmem - zwykle są połączone w puszce lub przy oprawie.
- Sprawdź, czy żyły są dobrze wsunięte, a izolacja nie została przygnieciona przez zacisk.
- Osadź mechanizm w puszce, włącz zasilanie i przetestuj każdy klawisz osobno.
Jeżeli po uruchomieniu okaże się, że lewy klawisz włącza prawą sekcję, a prawy lewą, nie jest to awaria. Wystarczy ponownie odciąć zasilanie i zamienić miejscami dwa przewody wyjściowe na L1 i L2. Nie ruszaj przewodu wspólnego, bo wtedy łatwo rozjechać cały układ. Po takim teście wiesz już, czy instalacja została podłączona poprawnie, a jeśli nie, masz prostą korektę zamiast demontażu wszystkiego od zera. To prowadzi do ważnej rzeczy: nie każdy „podwójny włącznik” oznacza dokładnie ten sam scenariusz montażowy.
Kiedy schemat trzeba potraktować inaczej
Trzy przewody w puszce to nie zawsze identyczna historia. W jednych domach sterujesz dwiema sekcjami jednego żyrandola, w innych dwiema niezależnymi lampami, a w jeszcze innych trafiasz na starszą instalację, która była wielokrotnie przerabiana. Dlatego przed podłączeniem warto ustalić, co dokładnie ma być sterowane, bo od tego zależy sens całego układu.
| Sytuacja | Co to zwykle oznacza | Na co zwrócić uwagę |
|---|---|---|
| Jedna lampa z dwiema sekcjami | Najbardziej typowy przypadek dla łącznika świecznikowego | Dwa wyjścia sterują oddzielnymi grupami źródeł światła |
| Dwie osobne lampy | Każdy klawisz obsługuje inny punkt oświetlenia | Warto sprawdzić, czy obie oprawy mają wspólne zasilanie i poprawnie rozdzielone przewody |
| Brak przewodu neutralnego w puszce | Normalne dla klasycznego łącznika, ale problematyczne przy wersjach smart lub podświetlanych | Nie każdy nowy osprzęt zadziała bez N |
| Stara instalacja z niepewnymi kolorami | Żyły mogły być oznaczane albo używane niestandardowo | Kolor nie wystarcza do identyfikacji funkcji przewodu |
W praktyce najwięcej zamieszania robi różnica między łącznikiem świecznikowym a schodowym. Ten drugi służy do sterowania jednym obwodem z dwóch miejsc, więc nie jest zamiennikiem dla zwykłego podwójnego włącznika. Jeśli kupiony osprzęt ma podświetlenie albo elektronikę, sprawdzam też, czy producent nie wymaga przewodu neutralnego, bo przy takiej wersji schemat bywa inny niż w klasycznym mechanizmie. Gdy ten podział masz już jasny, łatwiej uniknąć błędów, które najczęściej wychodzą dopiero po montażu.
Najczęstsze błędy, przez które instalacja nie działa tak jak trzeba
W takich połączeniach pomyłki są zwykle powtarzalne. Najczęściej widzę je wtedy, gdy ktoś wymienia stary osprzęt na nowy i zakłada, że „trzy przewody to trzy dowolne końcówki”. Tak nie działa ani elektryka, ani bezpieczeństwo.
- Podłączenie neutralnego do łącznika - klasyczny mechanizm nie potrzebuje N, więc ten przewód zwykle powinien zostać poza nim.
- Użycie zielono-żółtego jako przewodu roboczego - przewód ochronny nie służy do przełączania obwodu.
- Zamiana przewodu wspólnego z wyjściowym - wtedy jeden klawisz działa przypadkowo albo wcale.
- Luźne zaciski - prowadzą do grzania, przerywania kontaktu i szybkiego zużycia mechanizmu.
- Brak zgodności z LED - niektóre źródła światła reagują źle na podświetlane lub elektroniczne łączniki.
- Oparcie się wyłącznie na kolorach - w starych instalacjach to prosta droga do błędu.
Jeśli po montażu działa tylko jeden przycisk, winny bywa zwykle jeden z dwóch przewodów wyjściowych albo sam wspólny zacisk. Jeśli obie sekcje zapalają się odwrotnie, poprawka jest szybka. Gorzej, gdy instalacja ma ślady przegrzania, spalone końcówki albo uszkodzoną izolację - wtedy problem nie leży już w samym łączniku, tylko w stanie przewodów. I właśnie wtedy warto przejść od naprawy „na szybko” do oceny, czy cały obwód nadaje się jeszcze do bezpiecznej eksploatacji.
Kiedy lepiej przerwać i wezwać elektryka
Są sytuacje, w których samodzielny montaż przestaje być rozsądnym rozwiązaniem. Jeśli w puszce masz kilka obwodów, przewody są stare i kruche, izolacja się sypie albo ktoś wcześniej połączył żyły w sposób, którego nie da się jednoznacznie rozszyfrować, nie warto brnąć dalej. W instalacjach oświetleniowych drobny błąd potrafi wywołać zwarcie, uszkodzić oprawę LED albo po prostu zostawić cię z układem, który działa tylko połowicznie.
Wzywam fachowca szczególnie wtedy, gdy osprzęt ma być częścią bardziej złożonego układu, na przykład z automatyką, ściemnianiem, podświetleniem albo zasilaniem smart. Tego typu rozwiązania bywają wygodne, ale są mniej tolerancyjne na improwizację niż zwykły mechaniczny łącznik. Jeśli nie masz miernika, nie wiesz, jak potwierdzić brak napięcia albo nie masz pewności co do funkcji przewodów, to nie jest moment na eksperymenty. Lepiej wydać pieniądze na pomoc niż na naprawę szkód po błędzie. Po tej decyzji zostaje już tylko ostatnia kontrola przed zamknięciem puszki.
Co sprawdzić, zanim zamkniesz puszkę na dobre
Przed dokręceniem ramki robię krótki przegląd: czy każdy przewód siedzi stabilnie, czy żaden drut nie wystaje z zacisku i czy mechanizm nie został ściśnięty w puszce na siłę. Potem testuję oba klawisze osobno, a jeśli instalacja zasila dwie sekcje jednej lampy LED, patrzę jeszcze, czy nie ma migotania albo lekkiego świecenia po wyłączeniu. Przy nowoczesnym oświetleniu to ważne, bo czasem problemem nie jest sam łącznik, tylko kompatybilność źródła światła z osprzętem.
- Sprawdź, czy oba klawisze działają niezależnie.
- Upewnij się, że lampa nie świeci po wyłączeniu słabym żarem lub migotaniem.
- Zweryfikuj, czy mechanizm nie nagrzewa się po kilku minutach pracy.
- Skontroluj, czy ramka i klawisze są osadzone równo.
- Przy oświetleniu LED wybieraj osprzęt zgodny z obciążeniem, najlepiej z zapasem parametrów, zwykle rzędu 10AX dla typowych obwodów świetlnych.
W dobrze wykonanym układzie podwójny łącznik daje po prostu wygodę: możesz zapalać tylko część oświetlenia, ograniczyć pobór energii i dopasować światło do sytuacji bez dokładania kolejnych punktów sterowania. To prosty montaż, ale tylko wtedy, gdy trzy przewody są poprawnie rozpoznane, a zaciski nie zostały pomylone. Jeśli trzymasz się tej kolejności, cały układ działa przewidywalnie i bez nerwów, a o to właśnie w takich instalacjach chodzi.
