Przewód YDY to jeden z podstawowych elementów instalacji elektrycznych w budynkach, a mimo to często bywa wybierany zbyt „na skróty”. W praktyce liczy się nie tylko sama nazwa, ale też przekrój, liczba żył, sposób prowadzenia i to, czy dany odcinek ma pracować w ścianie, pod tynkiem, w rurze czy w innym miejscu. W tym artykule wyjaśniam, do czego ten typ przewodu naprawdę się nadaje, czym różni się od innych rozwiązań i jak uniknąć błędów, które później kosztują czas, pieniądze i poprawki.
Najważniejsze fakty o przewodzie YDY w instalacjach elektrycznych
- To przewód do stałych instalacji w budynkach, najczęściej z miedzianymi żyłami i izolacją oraz powłoką PVC.
- W praktyce stosuje się go głównie w obwodach oświetleniowych, gniazdowych i pomocniczych.
- YDY, YDYp i YKY to różne rozwiązania, które nie są zamienne jeden do jednego.
- Dobór przekroju zależy nie tylko od mocy odbiornika, ale też od długości trasy, sposobu ułożenia i zabezpieczenia.
- Najczęstszy błąd to traktowanie tego przewodu jak uniwersalnego rozwiązania do każdego miejsca w budynku.
- W instalacjach związanych z fotowoltaiką YDY bywa przydatny po stronie budynku, ale nie zastępuje przewodu solarnego po stronie DC.
Czym jest przewód YDY i jak czytać jego oznaczenie
W handlu i w rozmowie fachowców często mówi się po prostu „kabel YDY”, ale technicznie chodzi o przewód instalacyjny do stałego ułożenia. Jego typowa konstrukcja to żyły miedziane w izolacji PVC oraz zewnętrzna powłoka PVC, a napięcie znamionowe wynosi najczęściej 450/750 V. To ważne, bo od razu mówi mi, że nie jest to przewód do wszystkiego, tylko do konkretnej klasy zastosowań.
Najprościej patrzę na niego przez pryzmat praktyki: jeśli obwód ma pracować latami w ścianie, rozdzielnicy, puszce albo w rurze instalacyjnej, YDY jest naturalnym kandydatem. W kartach katalogowych producentów, takich jak NKT i Tele-Fonika, znajdziesz też informacje o dopuszczalnych temperaturach pracy i warunkach układania, ale dla użytkownika kluczowe są trzy rzeczy: miedź, PVC i instalacja stała.
| Parametr | Co oznacza w praktyce |
|---|---|
| 450/750 V | Przewód jest przeznaczony do typowych instalacji budynkowych, a nie do przypadkowych zastosowań o wyższym obciążeniu lub innych warunkach pracy. |
| Miedź | Dobrze przewodzi prąd i jest standardem w instalacjach domowych oraz technicznych. |
| PVC | Izolacja i powłoka sprawdzają się w stałych trasach, ale nie są rozwiązaniem do miejsc o bardzo trudnych warunkach mechanicznych. |
| Żo | Oznacza wersję z żyłą ochronną, czyli przewód gotowy do obwodów wymagających PE. |
Jeśli chcesz dobrze dobrać ten typ przewodu, najpierw trzeba wiedzieć, gdzie będzie pracował. I właśnie to rozstrzyga o tym, czy YDY jest dobrym wyborem, czy tylko wygodnym skrótem myślowym.
Gdzie sprawdza się w instalacjach domowych i technicznych
YDY najlepiej czuje się w instalacjach stałych. Używam go tam, gdzie przewód ma być prowadzony w ścianie, pod tynkiem, na tynku, w rurze elektroinstalacyjnej albo w osłonie, która stabilizuje trasę i chroni żyły przed uszkodzeniem mechanicznym. To właśnie dlatego tak często pojawia się w domach jednorodzinnych, mieszkaniach, lokalach usługowych i pomieszczeniach technicznych.
W praktyce spotykam go najczęściej w takich miejscach:
- obwody oświetleniowe,
- obwody gniazd wtyczkowych,
- zasilanie wybranych urządzeń stacjonarnych,
- połączenia pomocnicze w rozdzielnicach i szachtach,
- niektóre odcinki instalacji związane z automatyką budynkową.
W budynkach z fotowoltaiką przewód tego typu bywa używany po stronie instalacji wewnętrznej, na przykład w obwodach zasilających i pomocniczych, ale nie zastępuje przewodu solarnego po stronie DC. To ważne rozróżnienie, bo na dachu i w torze paneli obowiązują inne wymagania niż w środku domu. Jeżeli przewód ma pracować w łazience, kotłowni albo innym miejscu o podwyższonej wilgotności, zawsze sprawdzam nie tylko typ kabla, ale też strefę montażu i osprzęt.
To prowadzi do kolejnego pytania, które zwykle pojawia się od razu: czym YDY różni się od innych popularnych przewodów instalacyjnych.

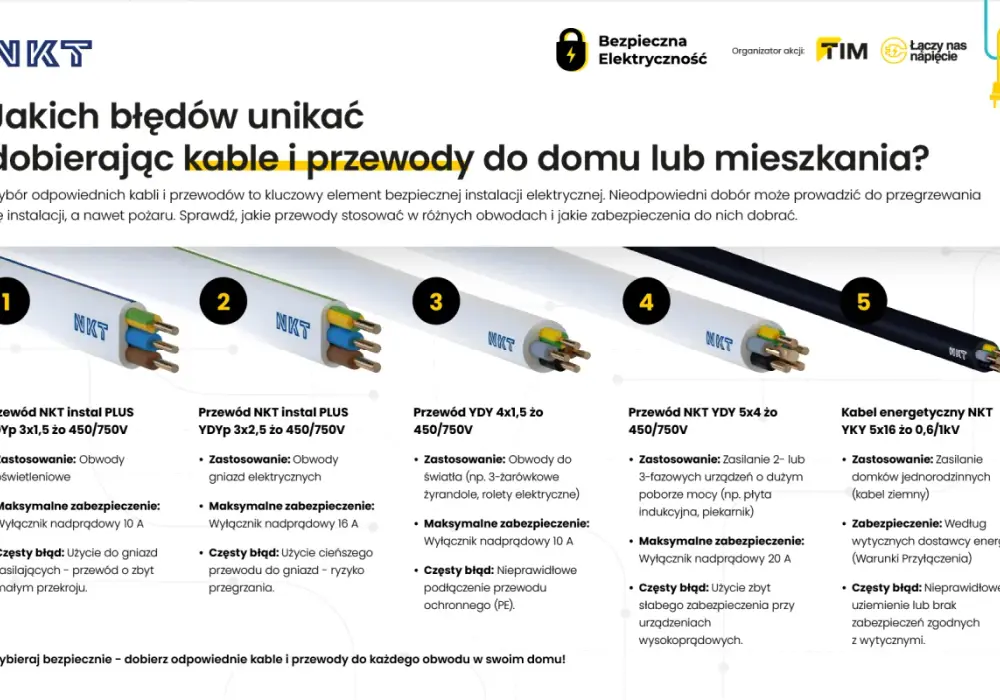

YDY, YDYp i YKY nie są tym samym
To jeden z najczęstszych punktów pomyłek. Nazwy brzmią podobnie, ale zastosowanie już nie. Dla mnie to trzy różne narzędzia, a nie trzy opakowania tego samego produktu.
| Typ | Jak wygląda | Gdzie ma sens | Największe ograniczenie |
|---|---|---|---|
| YDY | Najczęściej przewód okrągły, z miedzianymi żyłami w PVC. | Stałe instalacje wewnątrz budynku, w rurach, w ścianach i w trasach osłoniętych. | Nie jest przewodem „na każdą sytuację”, zwłaszcza tam, gdzie potrzeba większej odporności mechanicznej. |
| YDYp | Wersja płaska, łatwa do prowadzenia pod tynkiem. | Miejsca, gdzie liczy się niski profil i wygoda układania w prostych trasach. | Mniej uniwersalny w miejscach wymagających elastyczniejszego prowadzenia i innego prowadzenia łuków. |
| YKY | Kabel o wyższej odporności, zwykle stosowany w trudniejszych warunkach. | Trasy zewnętrzne i ziemne, gdzie przewód musi znosić większe obciążenia środowiskowe. | Jest cięższy i zwykle nieopłacalny tam, gdzie wystarczy prosty przewód instalacyjny do wnętrz. |
Jeśli mam wskazać prostą zasadę, to brzmi ona tak: YDY do stałych instalacji wewnątrz budynku, YDYp tam, gdzie pomaga profil płaski, a YKY tam, gdzie warunki są wyraźnie trudniejsze. Oczywiście ostateczny dobór zależy od projektu, sposobu prowadzenia i zabezpieczenia, ale ten podział porządkuje myślenie dużo lepiej niż patrzenie wyłącznie na cenę metra.
Różnica między nimi ma też praktyczny skutek podczas montażu. YDY jest wygodny w prowadzeniu w osłonie i rozdzielnicy, YDYp łatwiej ukryć w płaszczyźnie ściany, a YKY daje większy spokój tam, gdzie przewód nie ma komfortu „kanapowej” instalacji. I właśnie dlatego następny krok to dobór przekroju, bo tu najłatwiej popełnić kosztowny błąd.
Jak dobrać przekrój i liczbę żył do obwodu
W praktyce przekrój dobieram nie „na oko”, tylko pod obciążenie, długość trasy, sposób ułożenia i zabezpieczenie nadprądowe. To, że dane urządzenie pobiera określoną moc, jeszcze nie kończy tematu. Długa trasa może wymagać większego przekroju z powodu spadku napięcia, a zwarta zabudowa w rurze lub w wiązce zmienia warunki chłodzenia.
Najczęściej spotykane warianty wyglądają tak:
| Wariant | Typowe zastosowanie | Co warto pamiętać |
|---|---|---|
| 3x1,5 mm² | Obwody oświetleniowe i lżejsze odbiory. | To popularny wybór, ale przy długich trasach trzeba sprawdzić spadek napięcia. |
| 3x2,5 mm² | Gniazda wtyczkowe i bardziej obciążone obwody 230 V. | To najczęstszy kompromis między wygodą montażu a zapasem prądowym. |
| 5x1,5 mm² | Lżejsze obwody wielożyłowe, sterowanie i część układów trójfazowych. | Przydaje się tam, gdzie potrzebujesz kilku żył roboczych i ochronnej. |
| 5x2,5 mm² | Wybrane obwody trójfazowe, urządzenia techniczne i bardziej wymagające odcinki. | To częsty wybór w instalacjach technicznych, ale finalnie decyduje projekt i zabezpieczenie. |
| 4 mm² i 6 mm² | Obwody o wyższym obciążeniu, dłuższe trasy i miejsca wymagające większego zapasu. | Tutaj nie zgadywałbym samodzielnie, tylko sprawdziłbym obliczenia instalatora. |
Ważna rzecz: liczba żył musi odpowiadać temu, jak działa obwód. Jeśli potrzebujesz przewodu z ochronnym PE, wybierasz wersję z żyłą ochronną, czyli wariant „żo”. Jeśli układ ma pracować w systemie trójfazowym, liczba żył i ich funkcja muszą zgadzać się z projektem, a nie z tym, co akurat jest najtańsze w hurtowni.
Ja zawsze ostrzegam przed jednym skrótem myślowym: nie każdy „mocniejszy” odbiornik automatycznie wymaga większego przewodu, a nie każda długość od razu oznacza grubszy przekrój. Dopiero połączenie wszystkich parametrów daje sensowną decyzję. Z tego powodu warto też wiedzieć, jak układać taki przewód, żeby nie pogorszyć jego pracy już na etapie montażu.
Na co uważać przy montażu, żeby nie zrobić sobie problemu
Największe problemy z YDY zwykle nie wynikają z samego produktu, tylko z jego niewłaściwego użycia. To przewód do instalacji stałej, więc nie lubi miejsc, w których pracuje mechanicznie, jest ciągle zgniatany, zaginany albo narażony na warunki, do których nie został przewidziany.
- Nie zaginać zbyt ostro - dla przewodów tego typu liczy się promień gięcia, a zbyt ciasny łuk potrafi uszkodzić żyły lub utrudnić późniejszy serwis.
- Nie prowadzić go tam, gdzie potrzebna jest większa odporność mechaniczna - w trudniejszych miejscach lepiej sprawdza się kabel o innej konstrukcji.
- Nie zastępować nim przewodu do pracy ruchomej - jeśli element ma się poruszać, sztywny przewód instalacyjny zwykle nie jest dobrym wyborem.
- Nie ignorować promieniowania UV i warunków zewnętrznych - jeżeli trasa wychodzi poza budynek, trzeba sprawdzić, czy konkretna wersja przewodu jest do tego dopuszczona i jak ma być chroniona.
- Nie mylić przewodu instalacyjnego z przewodem ziemnym - YDY nie jest automatycznie rozwiązaniem do bezpośredniego układania w gruncie.
- Nie oszczędzać na trasie zapasu - zbyt krótki odcinek w puszce albo rozdzielnicy utrudnia późniejsze prace i naprawy.
W praktyce ważny jest też sposób prowadzenia w łazienkach i pomieszczeniach wilgotnych. Sam przewód nie załatwia tematu bezpieczeństwa - liczy się strefa montażu, osprzęt, zabezpieczenia i sposób wykonania. Jeśli ktoś traktuje YDY jak uniwersalny materiał do każdego miejsca w budynku, zwykle kończy się to poprawkami albo niepotrzebnym kompromisem.
Do tego dochodzi jeszcze jedna rzecz, o której łatwo zapomnieć: przewody jednodrutowe są wygodne w stałych trasach, ale mniej wdzięczne przy częstym doginaniu i serwisie. Właśnie dlatego ostatni etap wyboru powinien odbywać się przy półce z produktem, a nie dopiero przy montażu.
Co sprawdzam w sklepie, zanim zamówię przewód do instalacji
Jeśli mam wybrać YDY do konkretnej instalacji, nie patrzę wyłącznie na cenę za metr. Cena jest ważna, ale sama w sobie niewiele mówi o tym, czy przewód będzie wygodny w prowadzeniu, zgodny z projektem i dobrze dopasowany do miejsca montażu. Zwracam uwagę przede wszystkim na oznaczenie nadrukowane na powłoce, przekrój, liczbę żył i to, czy kupuję wersję z żyłą ochronną.
- Oznaczenie - musi zgadzać się z zamierzoną aplikacją, a nie tylko „brzmieć podobnie”.
- Przekrój - powinien wynikać z obciążenia i długości trasy, a nie z domysłu.
- Liczba żył - musi odpowiadać schematowi obwodu, w tym potrzebie przewodu ochronnego.
- Warunki ułożenia - ważne, czy przewód idzie w ścianie, w rurze, w rozdzielnicy czy w innym osłoniętym miejscu.
- Producent i karta katalogowa - różnice między seriami bywają praktyczne, zwłaszcza przy średnicy, sztywności i łatwości układania.
- Zgodność z osprzętem i zabezpieczeniem - bez tego nawet dobry przewód nie rozwiąże błędnego projektu.
Warto też pamiętać, że YDY nie jest rozwiązaniem do każdej części instalacji fotowoltaicznej. Po stronie AC i w obrębie budynku może być bardzo użyteczny, ale po stronie modułów i DC trzeba stosować przewody przeznaczone właśnie do takich warunków. To drobne rozróżnienie, a w praktyce potrafi oszczędzić sporo problemów już na etapie odbioru.
Jeżeli miałbym zostawić jedną prostą zasadę, to byłaby taka: YDY wybieraj wtedy, gdy potrzebujesz pewnego przewodu do stałej trasy w budynku, a nie uniwersalnego rozwiązania do wszystkiego. Gdy dobierzesz go do miejsca, obciążenia i sposobu ułożenia, staje się przewidywalnym, wygodnym elementem instalacji. Gdy użyjesz go „na skróty”, bardzo szybko pokaże swoje ograniczenia.
