W instalacjach elektrycznych ten graficzny znak jest mały, ale niesie bardzo dużo informacji: mówi, gdzie układ ma odniesienie do ziemi, gdzie trzeba podłączyć przewód ochronny i czy dany zacisk służy bezpieczeństwu, czy raczej funkcji technicznej. W praktyce pomaga czytać schematy, poprawnie podłączać urządzenia i unikać błędów, które później kosztują czas, serwis albo bezpieczeństwo. Pokażę też, jak odróżnić go od innych oznaczeń używanych na obudowach, rozdzielnicach i falownikach PV.
Najważniejsze informacje w skrócie
- Najczęściej chodzi o połączenie z ziemią albo z przewodem ochronnym PE.
- W standardach IEC spotkasz kilka wariantów, które wyglądają podobnie, ale pełnią inną funkcję.
- Na schemacie liczy się nie tylko kształt znaku, lecz także opis obok i kontekst urządzenia.
- W fotowoltaice i automatyce to oznaczenie wpływa na bezpieczeństwo, EMC i serwis.
- W polskiej praktyce często obok symbolu pojawia się skrót PE lub barwa zielono-żółta.
Co oznacza symbol uziemienia i gdzie go spotkasz
Najprościej mówiąc, chodzi o znak wskazujący punkt połączenia z ziemią albo z przewodem ochronnym. Na urządzeniu bywa przy zacisku PE, na schemacie przy punkcie odniesienia, a w instrukcji montażu przy elemencie, który ma odprowadzić prąd uszkodzeniowy, czyli prąd pojawiający się przy awarii izolacji. Ja traktuję ten znak jak skrót zdania: tutaj ma być bezpieczne połączenie, a nie przypadkowy styk.
W praktyce nie wystarczy spojrzeć na sam kształt. Ten sam motyw graficzny może oznaczać inne rzeczy w zależności od dokumentacji, urządzenia i miejsca użycia. Dlatego zawsze sprawdzam opis przy symbolu, legendę projektu i to, czy mam do czynienia z układem ochronnym, referencyjnym czy funkcjonalnym.
To właśnie dlatego kolejnym krokiem jest rozróżnienie najczęstszych wariantów i sprawdzenie, kiedy znak oznacza ochronę, a kiedy jedynie punkt techniczny.
Jak odróżnić PE, FE i chassis
Najwięcej pomyłek zaczyna się tam, gdzie ktoś widzi „uziemienie” i od razu zakłada ochronę przeciwporażeniową. W standardach IEC to nie jest jeden wspólny znak, tylko kilka odrębnych funkcji. W praktyce najważniejsze są trzy: ochronny, funkcjonalny i związany z korpusem urządzenia.
| Typ oznaczenia | Co oznacza | Gdzie spotykam go najczęściej | Na co uważać |
|---|---|---|---|
| Earth / ground terminal, IEC 60417-5017 | Punkt odniesienia do ziemi lub potencjału odniesienia | Urządzenia pomiarowe, część układów referencyjnych, dokumentacja techniczna | Nie utożsamiaj automatycznie z ochroną przeciwporażeniową |
| Protective earth, IEC 60417-5019, PE | Przewód ochronny, czyli połączenie służące bezpieczeństwu przy uszkodzeniu | Obudowy, gniazda, rozdzielnice, falowniki, szafy sterownicze | To najważniejszy zacisk ochronny w układzie |
| Functional earth, IEC 60417-5018 | Uziemienie funkcjonalne, używane do pracy układu i ograniczania zakłóceń | Elektronika, filtry, systemy sterowania, układy EMC | Nie zastępuje ochrony porażeniowej |
| Frame / chassis, IEC 60417-5020 | Połączenie z ramą, korpusem lub obudową urządzenia | Metalowe obudowy, szafy, ekrany, konstrukcje techniczne | Sprawdź, czy korpus ma też połączenie ochronne, czy tylko techniczne |
W praktyce największy pożytek daje prosta zasada: jeśli znak ma chronić człowieka przed skutkami awarii, szukam PE. Jeśli ma pomagać układowi działać poprawnie albo ograniczać zakłócenia, mogę mieć do czynienia z FE albo z połączeniem do chassis. To rozróżnienie jest szczególnie ważne w automatyce i w instalacjach PV, gdzie te funkcje często współistnieją w jednym urządzeniu.
Dopiero po takim rozróżnieniu sensownie czyta się schemat i opis zacisków, więc w następnym kroku warto spojrzeć na sam zapis techniczny, a nie tylko na sam symbol.
Jak czytać oznaczenia na schemacie i na obudowie
Na schemacie patrzę najpierw na legendę projektu, a dopiero potem na sam znak. Dwie rzeczy potrafią wprowadzić w błąd: różne programy CAD oraz różne konwencje opisu w dokumentacji producenta. Z tego powodu sam symbol bez opisu bywa zbyt ogólny.
- Schemat ideowy pokazuje funkcję połączenia, ale nie zawsze dokładny punkt montażu.
- Schemat montażowy wskazuje już konkretny zacisk, szynę albo śrubę, do której trzeba przyłączyć przewód.

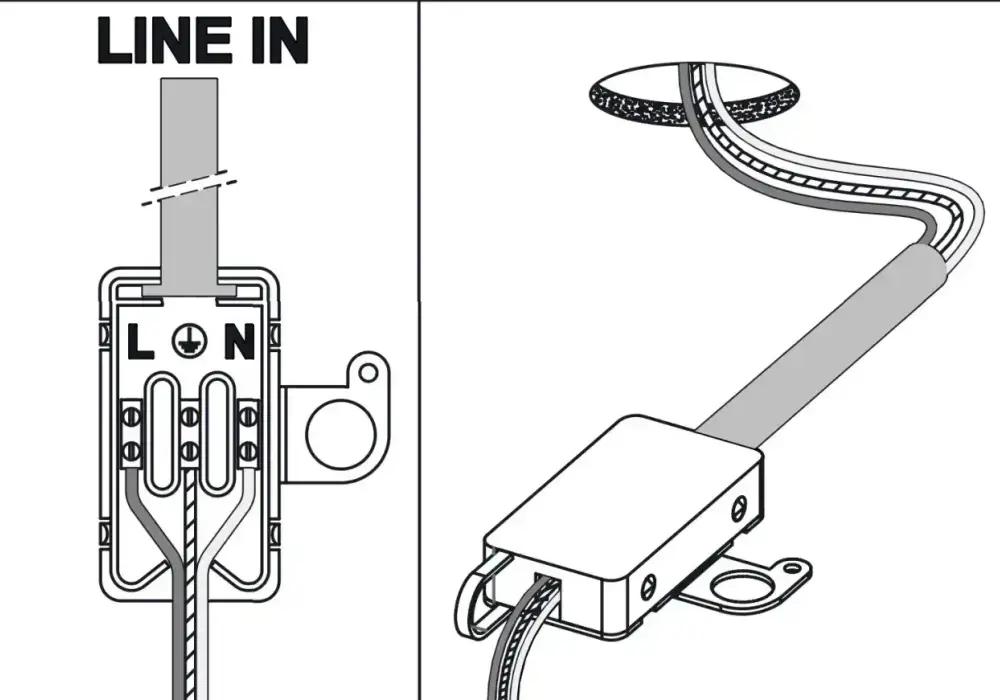

- Obudowa urządzenia zwykle ma oznaczenie przy rzeczywistym miejscu podłączenia, dlatego tu nie zgaduję, tylko sprawdzam instrukcję.
- Rozdzielnica może mieć osobne punkty dla PE, ekwipotencjalności i ekranów przewodów, czyli połączeń metalowych części do wspólnego potencjału.
- Falownik lub sterownik potrafi mieć zarówno zacisk ochronny, jak i funkcjonalny, a ich mylenie szybko kończy się problemem.
To ważne przejście do kolejnego obszaru: tam, gdzie instalacja współpracuje z OZE, schemat i praktyka montażu muszą się zgadzać szczególnie dokładnie.
Dlaczego w fotowoltaice ten znak ma większe znaczenie, niż się wydaje
W fotowoltaice patrzę na to oznaczenie szczególnie uważnie, bo w jednym systemie masz kilka miejsc, gdzie łączą się bezpieczeństwo, przepięcia i kompatybilność elektromagnetyczna, czyli EMC. Zacisk ochronny przy falowniku, połączenie konstrukcji montażowej, szyna wyrównawcza w rozdzielnicy i ekrany przewodów DC oraz AC nie pełnią tej samej roli, choć z zewnątrz mogą wyglądać podobnie.
- Falownik zwykle ma zacisk PE, który chroni obudowę i musi być podłączony zgodnie z instrukcją producenta.
- Konstrukcja modułów często wymaga połączeń wyrównawczych, żeby metalowe elementy miały wspólny potencjał.
- Ograniczniki przepięć działają skuteczniej, gdy droga do połączenia ochronnego jest krótka i logicznie poprowadzona.
- Ekranowane przewody i osprzęt EMC czasem wymagają połączenia funkcjonalnego, a nie klasycznego PE.
Nie zakładam jednak jednego uniwersalnego układu dla każdej instalacji PV. Producenci różnie rozwiązują kwestie ekranowania, połączeń wyrównawczych i kolejności podłączeń, więc tu zawsze wygrywa dokumentacja konkretnego urządzenia, a nie ogólna intuicja. Ta ostrożność oszczędza najwięcej błędów właśnie na etapie odbioru.
Skoro wiadomo już, gdzie ten znak ma znaczenie szczególnie duże, czas przyjrzeć się błędom, które najczęściej prowadzą do złych wniosków i niepotrzebnych poprawek.
Najczęstsze błędy, które prowadzą do złych wniosków
Widziałem już instalacje, w których ktoś wykonał połączenie „na oko”, bo znak wyglądał znajomo. To jeden z tych obszarów, gdzie pozorna drobnostka szybko zamienia się w realny problem. Poniżej zestawiam błędy, które powtarzają się najczęściej.
| Błąd | Co może z tego wyniknąć | Jak tego unikam |
|---|---|---|
| Mylenie FE z PE | Zakłócenia, niepełna ochrona, nieprawidłowe działanie urządzenia | Sprawdzam opis zacisku i funkcję w instrukcji |
| Odczytywanie znaku bez legendy schematu | Złe podłączenie punktu odniesienia albo korpusu | Zaczynam od dokumentacji, nie od samego rysunku |
| Uznawanie koloru przewodu za jedyny dowód | Pomyłki w starszych instalacjach i układach z PEN | Weryfikuję oznaczenie, opis i strukturę całego obwodu |
| Pomijanie połączeń wyrównawczych | Gorsza skuteczność ochrony przepięciowej i większa podatność na błędy EMC | Sprawdzam ciągłość połączeń metalowych części |
| Zakładanie, że każda metalowa część ma tę samą funkcję | Błędny montaż i trudności przy odbiorze | Rozróżniam ochronę, funkcję techniczną i połączenie z korpusem |
Najważniejsza zasada jest prosta: jeśli nie mam pewności, nie zgaduję. Szukam opisu, legendy i instrukcji producenta, a dopiero potem wykonuję połączenie albo oceniam poprawność istniejącego. To podejście jest zwyczajnie szybsze niż poprawianie błędu po uruchomieniu instalacji.
Żeby zamknąć temat praktycznie, zostawiam krótką listę rzeczy, które sam sprawdzam przed podłączeniem albo odbiorem.
Na co patrzę przed podłączeniem albo odbiorem
Gdy mam na biurku schemat albo stoję przy urządzeniu, nie patrzę tylko na sam znak. Sprawdzam kilka punktów, które pozwalają odróżnić poprawne oznaczenie od ładnego, ale mylącego rysunku. To proste kroki, ale właśnie one najczęściej decydują o jakości całej instalacji.
- Czy w legendzie projektu znak oznacza PE, FE, earth terminal czy chassis.
- Czy zacisk jest opisany i dostępny po montażu.
- Czy przewód ochronny ma właściwy przekrój i jednoznaczne oznaczenie.
- Czy wszystkie metalowe elementy wymagające połączenia są faktycznie połączone.
- Czy w instalacji PV lub automatyce zachowano logikę producenta dla ekranów, SPD i falownika.
- Czy po wykonaniu połączeń sprawdzono ciągłość, czyli brak przerw i dobry styk w całym torze ochronnym.
Jeżeli mam wątpliwość, wracam do legendy, instrukcji i schematu montażowego. To zwykle szybsze niż poprawianie błędu po uruchomieniu, a przy urządzeniach z falownikiem, filtrami EMC i metalową konstrukcją naprawdę robi różnicę. Dobrze rozpoznane oznaczenie to nie detal graficzny, tylko pierwsza warstwa bezpieczeństwa i porządku w całej instalacji.
