Podłączenie różnicówki jednofazowej bez uziemienia brzmi jak prosty sposób na poprawę bezpieczeństwa, ale w praktyce prowadzi do kilku ważnych pytań: czy takie zabezpieczenie w ogóle zadziała, kiedy jest dopuszczalne i czego nie wolno robić w starej instalacji. Poniżej rozkładam ten temat na czynniki pierwsze: od zasady działania, przez różne układy sieci, aż po błędy, które najczęściej psują cały efekt. Zależy mi na tym, żeby po lekturze było jasne nie tylko „czy można”, ale przede wszystkim „kiedy ma to sens, a kiedy tylko udaje ochronę”.
Najważniejsze rzeczy do sprawdzenia przed montażem różnicówki
- RCD nie tworzy uziemienia. Jeśli instalacja nie ma przewodu ochronnego, najpierw trzeba ustalić jej układ i możliwości modernizacji.
- W układzie TN-C nie wolno traktować przewodu PEN jak zwykłego N. Różnicówka ma sens dopiero po prawidłowym rozdziale PEN na PE i N.
- W układzie TT ochrona różnicowoprądowa jest standardem, ale wymaga lokalnego uziomu i pomiarów.
- Do większości obwodów domowych stosuje się RCD 30 mA, najczęściej typu A.
- Przycisk testu sprawdza działanie mechanizmu, ale nie zastępuje pomiaru uziemienia ani oceny stanu przewodu ochronnego.
Co naprawdę oznacza brak uziemienia w domowej instalacji
W praktyce „brak uziemienia” bywa skrótem myślowym dla kilku różnych problemów. Czasem chodzi o brak przewodu ochronnego PE w gniazdach, czasem o stary układ TN-C z przewodem PEN, a czasem o instalację TT bez własnego, poprawnie wykonanego uziomu. To nie są te same sytuacje i właśnie od tego zależy, czy różnicówka będzie miała sens, czy tylko poprawi samopoczucie na papierze.
Ja zwykle zaczynam od prostego pytania: czy instalacja ma osobny przewód ochronny, czy tylko wspólny PEN, a może w ogóle nie ma poprawnego toru ochronnego? Bez tej odpowiedzi nie da się uczciwie ocenić bezpieczeństwa. RCD nie zastępuje PE, bo nie tworzy drogi odprowadzenia prądu uszkodzeniowego do ziemi. Ono tylko reaguje na różnicę między prądem, który wypływa, i tym, który wraca.
To rozróżnienie jest ważne także w starszych mieszkaniach. Sam fakt, że w gnieździe jest „bolec”, nie oznacza jeszcze, że instalacja ma pełne uziemienie. Jeśli bolec jest połączony z niewłaściwym przewodem albo połączenie ochronne jest przypadkowe, różnicówka nie naprawi błędu. Właśnie dlatego temat trzeba czytać szerzej niż jako sam montaż jednego aparatu.
To prowadzi nas do sedna: najpierw trzeba zrozumieć, jak działa samo zabezpieczenie i czego ono rzeczywiście wymaga.
Jak działa jednofazowa różnicówka i czego od niej nie wymagać

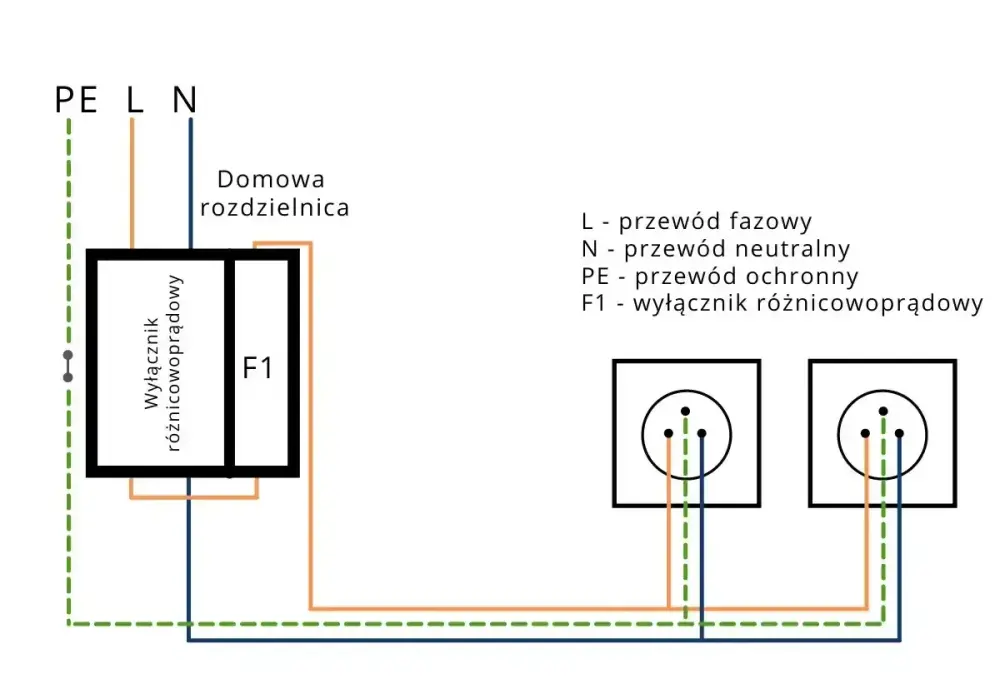

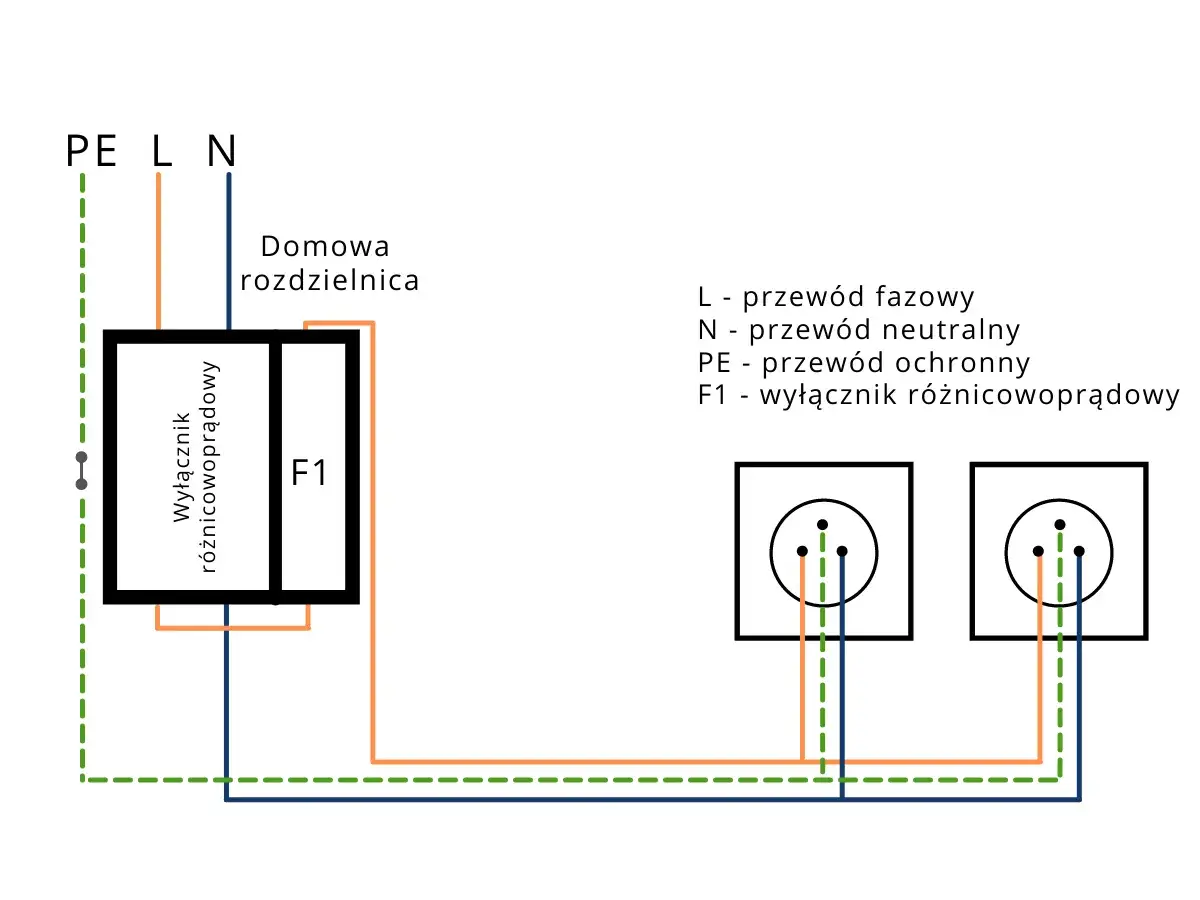

Jednofazowy wyłącznik różnicowoprądowy kontroluje prąd płynący przewodem fazowym i przewodem neutralnym. Jeśli te wartości się nie zgadzają, bo część prądu ucieka inną drogą, aparat rozłącza obwód. W praktyce zwykle mówimy o urządzeniu 2-polowym, które obejmuje L i N, natomiast przewód ochronny PE omija aparat i biegnie osobno.
To kluczowa rzecz: RCD nie mierzy „obecności uziemienia”, tylko nierównowagę prądów. Dlatego samo założenie różnicówki nie tworzy ochrony, jeśli obudowy urządzeń nie mają poprawnej drogi ochronnej. W instalacji z uszkodzonym albo prowizorycznie zrobionym PE zabezpieczenie może zadziałać późno, niepewnie albo wcale w sytuacji, której użytkownik najbardziej by się obawiał.
W domowych obwodach najczęściej stosuje się urządzenia o czułości 30 mA. To poziom przeznaczony do ochrony dodatkowej, czyli do ograniczania skutków porażenia przy dotyku pośrednim lub bezpośrednim. Na rozdzielnicy często widnieje też przycisk testowy „T” - jego naciśnięcie sprawdza mechanikę wyzwalania, ale nie zastępuje pomiaru rezystancji uziemienia ani oceny stanu przewodu ochronnego.
| Co robi RCD | Czego nie robi |
|---|---|
| Wykrywa różnicę między prądem wypływającym i wracającym | Nie chroni przed przeciążeniem ani zwarciem |
| Odłącza zasilanie przy prądzie upływu do ziemi | Nie tworzy przewodu PE ani uziomu |
| Może ograniczyć skutki uszkodzenia izolacji | Nie naprawia złych połączeń w starej instalacji |
| Pomaga w ochronie dodatkowej | Nie zastępuje przeglądu i pomiarów |
To rozumowanie prowadzi do kolejnego pytania: w jakich układach sieciowych taka ochrona jest poprawna, a w jakich trzeba najpierw przebudować instalację.
W jakich układach ma sens, a w jakich nie rozwiązuje problemu
Tu robi się najwięcej nieporozumień, bo ludzie chcą jednego prostego przepisu na wszystkie przypadki. Takiego przepisu nie ma. W różnych układach sieciowych różnicówka pełni inną rolę, a czasem bez dodatkowych prac nie zapewni oczekiwanego poziomu bezpieczeństwa.
| Układ lub sytuacja | Czy RCD ma sens | Co jest potrzebne | Wniosek praktyczny |
|---|---|---|---|
| TT | Tak, zazwyczaj jest podstawowym zabezpieczeniem przeciwporażeniowym | Własny uziom i prawidłowy dobór czułości | Bez uziomu nie ma pełnej ochrony |
| TN-S | Tak | Osobne PE i N | To poprawny układ dla RCD |
| TN-C-S | Tak, ale dopiero po rozdziale PEN | Właściwy punkt rozdziału i poprawne prowadzenie PE oraz N | RCD montuje się za rozdziałem, nie na PEN |
| TN-C | Nie jako gotowe rozwiązanie ochronne | Najpierw modernizacja i rozdział PEN | Nie wolno traktować PEN jak zwykłego przewodu neutralnego |
| Stary obwód bez PE | Tylko jako element szerszej modernizacji | Ocena instalacji, pomiary, często wymiana przewodów | RCD nie załatwia braku ochrony sam z siebie |
W układzie TT sytuacja jest szczególna, bo ochrona przeciwporażeniowa opiera się na lokalnym uziemieniu i współpracy z RCD. W praktyce spotyka się tu zasadę, że iloczyn rezystancji uziemienia i prądu zadziałania musi zapewniać bezpieczne napięcie dotykowe - najczęściej mowa o 50 V, a w części obiektów o 25 V. To nie jest detal dla teoretyków, tylko realny warunek, od którego zależy skuteczność ochrony.
W układzie TN-C sprawa jest bardziej bezpośrednia: przewód PEN nie może być traktowany jak zwykły przewód neutralny i nie powinien być „przerywany” byle gdzie. Jeśli instalacja ma być zmodernizowana pod RCD, najpierw trzeba uporządkować rozdział PEN na PE i N. Dopiero potem można mówić o prawidłowym włączeniu różnicówki do obwodu.
To prowadzi do praktyki wykonawczej, bo samo rozpoznanie układu to dopiero początek.
Jak wygląda poprawny kierunek modernizacji
W instalacjach bez uziemienia ja nie zaczynam od pytania „gdzie wpiąć różnicówkę”, tylko od tego, co trzeba zmienić, żeby zabezpieczenie miało realną wartość. Jeśli instalacja jest stara, plan modernizacji zwykle obejmuje trzy rzeczy: identyfikację układu sieci, zapewnienie przewodu ochronnego oraz dopiero potem dobór i montaż RCD.
Najważniejsza zasada brzmi: za wyłącznikiem różnicowoprądowym nie wolno łączyć N z PE. Takie połączenie psuje zasadę działania aparatu i może powodować nieuzasadnione wyzwalanie albo, co gorsza, fałszywe poczucie bezpieczeństwa. W prawidłowym układzie przez RCD przechodzą tylko przewody czynne, a przewód ochronny prowadzony jest osobno na listwę PE.
W praktyce modernizacja wygląda zwykle tak:
- Sprawdza się, czy instalacja jest w TN-C, TN-C-S, TT czy w jeszcze starszym układzie dwuwirowym.
- Ocenia się stan przewodów, połączeń i punktów ochronnych.
- W razie potrzeby wykonuje się rozdział PEN w odpowiednim miejscu, a nie w przypadkowym gnieździe lub puszce.
- Dobiera się RCD o właściwej czułości i typie - w domach bardzo często typ A, nie stary typ AC.
- Po montażu robi się pomiary: rezystancję uziemienia, impedancję pętli zwarcia, prąd i czas zadziałania.
Jeśli obwód zasila urządzenia z elektroniką mocy, trzeba uważać jeszcze bardziej. Falowniki fotowoltaiczne, magazyny energii, ładowarki EV czy niektóre zasilacze mogą wymagać konkretnego typu RCD, bo upływy mają wtedy inną postać niż w zwykłym grzejniku czy lampie. To jeden z powodów, dla których w instalacjach energetycznych i PV nie lubię skrótów myślowych - jeden zły wybór osprzętu potrafi unieruchomić cały obwód albo ukryć prawdziwy problem.
Gdy ten kierunek jest jasny, łatwiej zrozumieć, jakie błędy pojawiają się najczęściej i dlaczego wiele „szybkich napraw” kończy się źle.
Najczęstsze błędy, które wyglądają rozsądnie tylko na schemacie
Największym problemem nie jest sam brak wiedzy o różnicówkach, tylko wiara w to, że jedno urządzenie załatwi całą instalację. Z mojej perspektywy powtarzają się zawsze te same błędy:
- mostkowanie N i PE za RCD, bo „tak działało wcześniej”;
- montaż różnicówki w obwodzie TN-C bez wcześniejszego rozdziału PEN;
- użycie zbyt małej lub zbyt dużej czułości bez odniesienia do funkcji obwodu;
- dobór złego typu aparatu do urządzeń z elektroniką, falowników lub zasilaczy impulsowych;
- uznanie przycisku testu za pełną weryfikację instalacji;
- brak sprawdzenia połączeń wyrównawczych, czyli połączeń metalowych elementów instalacji z potencjałem ochronnym;
- próba „uratowania” starego obwodu przejściówkami, adapterami i prowizorycznymi mostkami.
Najbardziej zdradliwe jest to, że część takich instalacji działa normalnie przez długi czas. To jednak niczego nie dowodzi, bo różnicówka ma zadziałać przy konkretnym błędzie, a nie tylko „wydawać się poprawna” przy zwykłej pracy urządzeń. Ja traktuję to bez litości: jeśli układ ochronny nie da się uzasadnić pomiarem i logiką połączeń, to jest to tylko dekoracja w rozdzielnicy.
Właśnie dlatego przy braku PE trzeba czasem zmienić nie osprzęt, tylko całe podejście do instalacji.
Co zrobić, gdy w mieszkaniu nie ma przewodu ochronnego
Jeśli w mieszkaniu albo w domu nie ma przewodu ochronnego, najrozsądniejsza kolejność jest prosta: najpierw diagnoza, potem modernizacja, dopiero na końcu osprzęt. W praktyce oznacza to sprawdzenie układu sieci, stanu rozdzielnicy i możliwości poprowadzenia PE albo wykonania prawidłowego rozdziału PEN. Bez tego różnicówka nie jest rozwiązaniem, tylko półśrodkiem.
Do czasu modernizacji bezpieczniej jest ograniczyć korzystanie z urządzeń klasy I, czyli takich z metalową obudową i obowiązkowym przewodem ochronnym. W miarę możliwości warto używać sprzętu klasy II, czyli podwójnie izolowanego, który nie wymaga PE do podstawowego działania. To nie jest idealne rozwiązanie na lata, ale bywa rozsądnym zabezpieczeniem przejściowym.
Jeżeli w domu są odbiorniki większej mocy, na przykład płyta, pompa ciepła, ładowarka samochodu elektrycznego albo instalacja PV z falownikiem, traktuję je jako osobny temat. Taki obwód powinien mieć własny dobór zabezpieczeń, własny sposób prowadzenia przewodów i zwykle także osobne wymagania co do typu RCD. Wtedy nie ma miejsca na zgadywanie.
Najgorszy pomysł to zostawić stary obwód bez PE i przykleić do niego różnicówkę jak plaster. To daje pozór nowoczesności, ale nie zmienia faktu, że ochrona przeciwporażeniowa nadal może być niewystarczająca. Z punktu widzenia użytkownika ważniejsze jest więc nie to, czy w rozdzielnicy pojawi się nowe urządzenie, tylko czy cała droga prądu uszkodzeniowego została zaprojektowana poprawnie.
Co robić najpierw, żeby różnicówka miała sens
Gdybym miał zamknąć ten temat w jednej praktycznej regule, powiedziałbym tak: najpierw porządek w instalacji, potem różnicówka, a nie odwrotnie. W jednofazowym obwodzie bez uziemienia samo dołożenie RCD nie rozwiązuje problemu, jeśli nie ma przewodu ochronnego, poprawnego rozdziału PEN albo lokalnego uziomu w układzie TT.
Najrozsądniejsza ścieżka to: rozpoznać układ sieci, wykonać wymagane modernizacje, dobrać właściwy typ i czułość aparatu, a na końcu zrobić pomiary odbiorcze. Dopiero wtedy można mówić o ochronie, która działa w realnym zwarciu do obudowy, a nie tylko dobrze wygląda na schemacie. Jeśli instalacja jest stara albo niepewna, nie zgaduję - biorę elektryka z uprawnieniami i miernikiem, bo w tej branży intuicja przegrywa z pomiarem.
To właśnie ta kolejność najczęściej decyduje o tym, czy różnicówka faktycznie zwiększy bezpieczeństwo, czy tylko da wrażenie, że problem został załatwiony.
