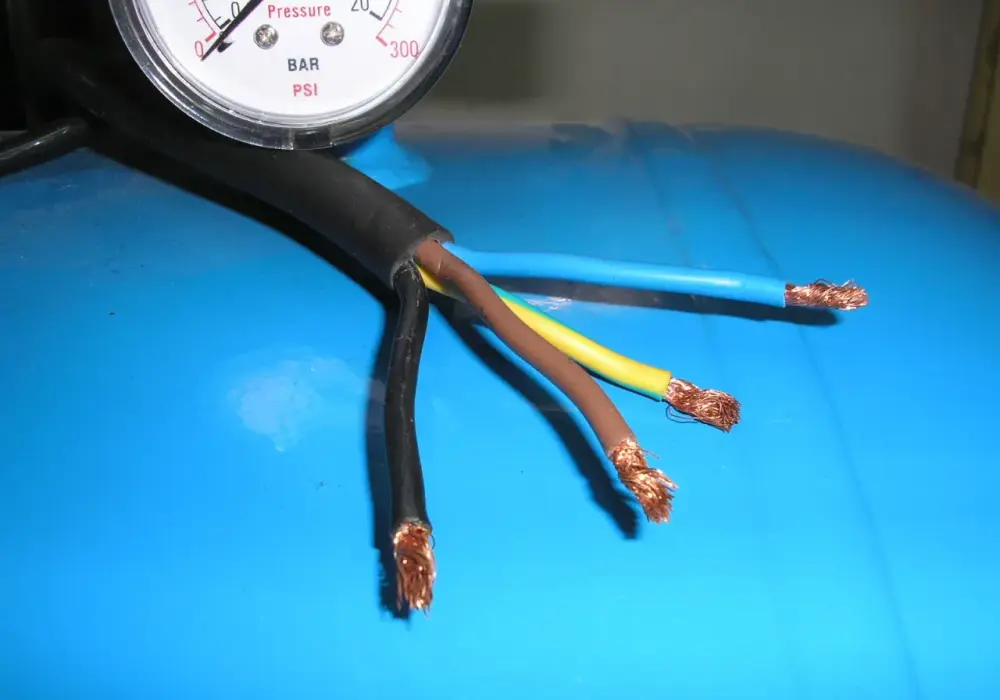

Podłączenie silnika 3 fazowego z pięcioma przewodami wymaga najpierw jednego: ustalenia, co te żyły naprawdę oznaczają. W praktyce chodzi albo o kabel zasilający L1, L2, L3, N i PE, albo o dodatkowe wyprowadzenia w samej maszynie, które nie służą do podstawowego zasilania uzwojeń. Poniżej pokazuję prosty, bezpieczny sposób postępowania, tak żeby uniknąć pomyłki z mostkami, kierunkiem obrotów i przewodem ochronnym.
Najważniejsze informacje przed podłączeniem silnika
- Pięć przewodów nie zawsze oznacza pięć żył zasilających silnik.
- Przy zwykłym napędzie trójfazowym najczęściej używa się trzech faz i PE, a N zostaje wolny, jeśli producent nie przewidział dodatkowego obwodu.
- Układ gwiazda albo trójkąt dobiera się z tabliczki znamionowej, nie na wyczucie.
- Zmianę kierunku obrotów robi się przez zamianę dwóch faz.
- Po montażu trzeba sprawdzić obroty, prąd i nagrzewanie.
- Jeśli w puszce są przewody od hamulca, termika albo grzałki, nie podłączaj ich „na logikę”.
Co naprawdę oznacza pięć przewodów przy silniku trójfazowym
W polskich instalacjach pięciożyłowy kabel zwykle oznacza układ L1, L2, L3, N i PE. Przy typowym silniku trójfazowym neutralny N najczęściej nie jest potrzebny do pracy uzwojeń, bo napęd korzysta z trzech faz i przewodu ochronnego. To ważne rozróżnienie, bo wiele osób zakłada, że skoro kabel ma pięć żył, trzeba wykorzystać wszystkie. Nie trzeba.
| Wariant | Co to zwykle znaczy | Jak to czytam |
|---|---|---|
| 5-żyłowy kabel zasilający | L1, L2, L3, N, PE | Silnik pracuje na trzech fazach, a N najczęściej zostaje niewykorzystany |
| Dodatkowe żyły w samym silniku | Termik, hamulec, grzałka, czujnik temperatury | Nie wpinam ich do zasilania uzwojeń bez schematu |
| 5-pinowe gniazdo lub wtyczka | 3 fazy + neutralny + ochronny | Sprawdzam, czy silnik w ogóle potrzebuje N |
Kolory żył pomagają tylko orientacyjnie: żółto-zielony to PE, a niebieski zwykle oznacza N. Ja jednak zawsze traktuję to jako wskazówkę, a nie dowód. Jeśli masz do czynienia z maszyną po serwisie, starszą instalacją albo napędem z dodatkowymi układami, schemat w puszce zaciskowej jest ważniejszy niż sam kolor przewodu. Dlatego zanim przejdę dalej, patrzę na tabliczkę znamionową i oznaczenia zacisków, a nie na domysły.
Tabliczka znamionowa i puszka zaciskowa decydują o połączeniu
Ja zawsze zaczynam od tabliczki znamionowej i schematu w pokrywie puszki zaciskowej. To właśnie tam jest odpowiedź, czy silnik ma pracować w gwieździe, w trójkącie, czy w jeszcze innym układzie. Bez tego łatwo podłączyć napęd poprawnie mechanicznie, ale elektrycznie błędnie. A wtedy silnik może buczeć, grzać się albo po prostu nie ruszyć.
| Oznaczenie | Na sieci 400 V | W praktyce |
|---|---|---|
| 230/400 V | Gwiazda | To bardzo częsty układ w mniejszych silnikach; każda cewka dostaje wtedy właściwe napięcie |
| 400/690 V | Trójkąt | Silnik pracuje przy 400 V w innym układzie mostków |
| Jedno napięcie 400 V | Zgodnie z diagramem | Nie zgaduję układu, tylko kopiuję schemat z puszki zaciskowej |
- Sprawdzam prąd znamionowy i ustawienie zabezpieczenia.
- Patrzę na częstotliwość 50 Hz oraz rodzaj pracy, jeśli są podane.
- Odczytuję symbole U1, V1, W1 oraz, jeśli występują, U2, V2, W2.
- Jeśli silnik ma tylko 230 V, nie podłączam go bezpośrednio do sieci 400 V.
Jeżeli tabliczka nie pasuje do zasilania, zatrzymuję się na tym etapie. Gdy mam już pewność co do napięcia i układu mostków, mogę przejść do samego podłączenia.
Jak podłączyć silnik trójfazowy krok po kroku
Poniżej opisuję wariant, który najczęściej spotykam w praktyce: standardowy silnik trójfazowy, pięciożyłowy kabel zasilający i klasyczna puszka zaciskowa. Jeśli w obudowie są dodatkowe przewody od czujnika, hamulca albo grzałki antykondensacyjnej, traktuję je osobno, zgodnie ze schematem producenta.
- Odłączam zasilanie i upewniam się, że układ jest zabezpieczony przed przypadkowym załączeniem.
- Sprawdzam tabliczkę znamionową oraz schemat w pokrywie puszki zaciskowej.
- Dobieram przewód o właściwym przekroju. W małych napędach często spotyka się 5x1,5 mm², a przy większym prądzie lub dłuższej trasie 5x2,5 mm² i więcej. Ostatecznie decydują prąd, długość linii i sposób ułożenia.
- Podłączam PE do zacisku ochronnego na obudowie silnika. To pierwszy przewód, który porządkuje cały układ.
- Trzy fazy podłączam do odpowiednich zacisków uzwojeń, zwykle L1 do U1, L2 do V1, L3 do W1, chyba że schemat w puszce mówi inaczej.
- Ustawiam mostki w gwiazdę albo trójkąt dokładnie tak, jak wymaga tego tabliczka znamionowa.
- Jeśli zostaje przewód neutralny N i silnik go nie potrzebuje, odizolowuję go i zostawiam w puszce zgodnie ze sztuką.
- Dokręcam zaciski, zamykam puszkę i robię krótki test bez obciążenia.
W praktyce najwięcej błędów pojawia się właśnie na etapie mostków. Przy silniku z sześcioma zaciskami nie wolno ich układać „na pamięć”, bo układ 230/400 V i 400/690 V wygląda podobnie tylko z daleka. Po takim montażu zostaje jeszcze jedna rzecz, którą łatwo pominąć: kierunek wirowania.
Jak sprawdzić kierunek obrotów i go odwrócić
Po uruchomieniu sprawdzam, czy wał obraca się w stronę zaznaczoną na obudowie. Jeśli jest odwrotnie, wyłączam zasilanie i zamieniam miejscami dowolne dwa przewody fazowe. To najprostszy sposób odwrócenia obrotów w silniku trójfazowym. Przewodu ochronnego ani neutralnego się przy tym nie rusza.
- Najpierw robię test bez obciążenia, szczególnie przy pompach i wentylatorach.
- Przy przekładniach, sprężarkach i taśmociągach kierunek sprawdzam jeszcze przed pełnym sprzęgnięciem.
- Jeśli napęd współpracuje z falownikiem, kieruję się instrukcją samego napędu, a nie wyłącznie kolejnością żył.
Ten prosty test oszczędza najwięcej czasu, bo odwrócony kierunek potrafi od razu zepsuć działanie całej instalacji. Błędne obroty to jednak tylko jeden z problemów, a przy takim podłączeniu łatwo popełnić także kilka bardziej kosztownych pomyłek.
Najczęstsze błędy przy takim podłączeniu
Najwięcej błędów widzę tam, gdzie ktoś patrzy tylko na liczbę żył, a nie na funkcję każdej z nich. To właśnie wtedy neutralny zaczyna udawać przewód ochronny, mostki trafiają w złą konfigurację, a silnik po chwili pracy robi się niepokojąco ciepły. W instalacjach 400 V taki skrót myślowy zwykle kończy się szybciej, niż ktokolwiek zakłada.
| Błąd | Skutek | Dlaczego to ryzykowne |
|---|---|---|
| Podłączenie N zamiast PE | Brak skutecznej ochrony | Obudowa może znaleźć się pod niebezpiecznym napięciem |
| Zły układ gwiazda albo trójkąt | Silnik nie startuje, grzeje się lub traci moment | Uzwojenia dostają niewłaściwe napięcie |
| Luz na zaciskach | Grzanie, iskrzenie, spadek napięcia | Kontakt elektryczny staje się niestabilny |
| Za cienki przewód | Spadek napięcia i słaby rozruch | Przy dłuższej trasie problem może być większy niż wygląda |
| Ignorowanie dodatkowych obwodów | Brak działania termika, hamulca lub grzałki | Silnik działa, ale nie działa cały układ zabezpieczeń |
Przy dłuższych odcinkach kabla, zwłaszcza około 30-40 m i przy wyższym prądzie, naprawdę warto policzyć spadek napięcia. W przeciwnym razie napęd może rozruchowo zachowywać się poprawnie tylko na papierze. Jeśli wszystko jest już poprawnie skręcone, ostatni etap to kontrola przed pierwszym startem.
Co jeszcze warto sprawdzić przed pierwszym startem
Ja robię jeszcze trzy rzeczy, które łatwo pominąć, a często ratują silnik przed awarią. Po pierwsze, sprawdzam, czy w puszce nie ma wilgoci, pyłu albo luźnych śrub. Po drugie, ustawiam wyłącznik silnikowy na prąd z tabliczki znamionowej. Po trzecie, jeśli silnik długo stał nieużywany, mierzę rezystancję izolacji, bo zawilgocone uzwojenie potrafi sprawić kłopoty już przy pierwszym załączeniu.
- Kontroluję szczelność dławnic i pokrywy puszki.
- Sprawdzam, czy przewód ochronny ma pewny styk z obudową.
- Porównuję pobór prądu po rozruchu z wartością znamionową.
- Obserwuję, czy obudowa nie nagrzewa się nadmiernie po kilku minutach pracy.
- Przy napędach pomp, wentylatorów i prostych maszyn z instalacji OZE robię pierwszy test z odłączonym obciążeniem, jeśli to możliwe.
Jeżeli po tych testach silnik startuje lekko, pracuje równo i nie pobiera nadmiernego prądu, układ jest zrobiony poprawnie. W przypadku jakichkolwiek wątpliwości lepiej przerwać i skonsultować się z elektrykiem z uprawnieniami, bo przy 400 V drobny błąd montażowy bardzo szybko zamienia się w kosztowną awarię.
