W instalacjach elektrycznych i odgromowych liczy się nie tylko sam uziom, ale też możliwość jego sprawdzenia bez rozbierania całego układu. W praktyce chodzi o złącze kontrolne uziemienia, czyli punkt, w którym można rozłączyć obwód i ocenić rezystancję oraz ciągłość połączeń. To ważne zarówno w domach, jak i w obiektach z fotowoltaiką, bo błędy w uziemieniu zwykle nie dają od razu wyraźnych objawów.

Najważniejsze fakty o punkcie kontrolnym uziemienia

  • To element diagnostyczny, a nie zwykłe złącze mechaniczne.
  • Ułatwia pomiar rezystancji uziemienia i sprawdzenie ciągłości przewodów odprowadzających.
  • Najczęściej stosuje się go w instalacjach odgromowych, przy uziomie fundamentowym i otokowym.
  • Powinien być dostępny, odporny na korozję i dobrany do materiału całego układu.
  • W instalacjach PV pomaga ocenić stan ochrony odgromowej i połączeń wyrównawczych.

Czym jest punkt kontrolny uziemienia i kiedy naprawdę się przydaje

Ja traktuję ten element jako punkt serwisowy całego układu, a nie jako dodatek „na wszelki wypadek”. Jego zadanie jest proste: umożliwić czasowe rozłączenie przewodu odprowadzającego od uziomu, żeby wykonać pomiar i sprawdzić, czy instalacja nadal zachowuje ciągłość. Bez takiego miejsca kontrola bywa niewygodna, a czasem wręcz niepraktyczna.

W polskich realiach najczęściej mówimy o instalacji odgromowej i uziemieniu budynku, a nie o samym przewodzie ochronnym w rozdzielnicy. Tu wchodzą w grę normy związane z ochroną odgromową i uziemieniami, przede wszystkim PN-EN 62305, PN-EN 62561-1 oraz PN-HD 60364-5-54. W praktyce nie szuka się jednej „magicznej” wartości oporu dla każdego obiektu, tylko sprawdza zgodność z projektem, środowiskiem pracy i wymaganiami danego systemu.

To właśnie dlatego ten punkt jest tak ważny przy odbiorze i późniejszych przeglądach. Gdy układ jest zamknięty i niedostępny, diagnoza robi się trudniejsza, a każda awaria kosztuje więcej czasu. Skoro wiadomo już, po co on istnieje, sensownie przejść do tego, gdzie powinien się znaleźć.

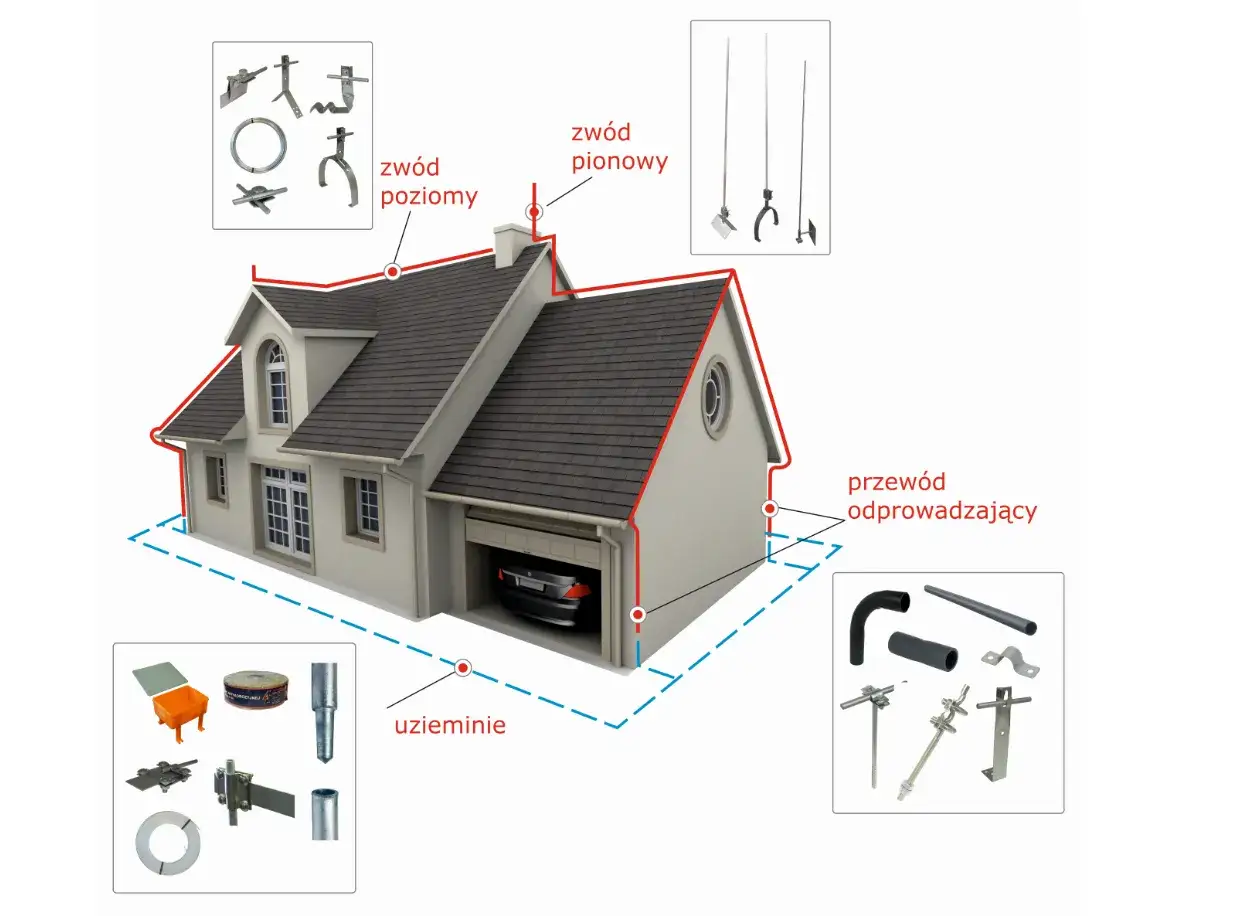

Schemat instalacji odgromowej z elementami do złącze kontrolne uziemienia. Pokazano dom z instalacją odgromową, zwody pionowe i poziome, przewód odprowadzający oraz elementy uziemienia.

Gdzie montuje się go w budynku i przy fotowoltaice

Najlepsze miejsce to takie, do którego da się wrócić po latach bez demolowania wykończenia. Ja unikam rozwiązań, które po zasypaniu gruntem, zabudowie elewacji albo ociepleniu stają się praktycznie niedostępne. Punkt kontrolny ma służyć pomiarowi, więc musi być możliwy do otwarcia i ponownego zamknięcia w sposób bezpieczny.

Przy uziomie fundamentowym

W obiektach z uziomem fundamentowym taki element wyprowadza się zwykle do miejsca dostępnego z poziomu gruntu lub do studzienki kontrolnej. To wygodne, bo pozwala sprawdzić układ bez naruszania konstrukcji. W rozległych budynkach lub obiektach stalowych to rozwiązanie bywa po prostu najrozsądniejsze, bo daje stały punkt odniesienia dla kolejnych pomiarów.

Przy otoku i przewodzie odprowadzającym

Jeżeli budynek ma uziom otokowy, punkt kontrolny umieszcza się tam, gdzie przewód odprowadzający przechodzi do części podziemnej. Chodzi o to, by można było rozłączyć obwód przed pomiarem i nie walczyć z połączeniem ukrytym pod tynkiem albo kostką brukową. W praktyce dobrze zaprojektowany dostęp oszczędza najwięcej czasu właśnie podczas przeglądu, a nie podczas montażu.

Przeczytaj również: Napięcie w gniazdku – 230V to tylko początek. Co musisz wiedzieć?

Przy instalacji fotowoltaicznej

W systemach PV temat wraca szczególnie często, bo konstrukcja nośna, ramy modułów i elementy odgromowe muszą być spójne z całym układem ochrony. Jeśli dach ma instalację odgromową, punkt kontrolny pomaga sprawdzić, czy połączenia wyrównawcze i odprowadzenie ładunku nadal działają tak, jak powinny. Właśnie tu nie lubię improwizacji: łatwo „zamknąć” temat estetycznie, a potem utrudnić każdy kolejny pomiar.

Jeśli punkt ma być użyteczny po latach, musi być dostępny bez demontażu połowy wykończenia. To prowadzi wprost do tego, jak wykonuje się sam pomiar.

Jak przebiega pomiar i co pokazuje wynik

Sam pomiar nie jest skomplikowany, ale warto rozumieć, co się właściwie robi. Najpierw rozłącza się połączenie w miejscu kontrolnym, a potem mierzy się parametry uziemienia odpowiednią metodą. Po zakończeniu kontroli połączenie trzeba przywrócić, a złącze ponownie zabezpieczyć.

  1. Otwieram punkt kontrolny i rozłączam obwód w miejscu przewidzianym przez projekt.
  2. Podłączam miernik zgodnie z wybraną metodą: techniczną, cęgową albo udarową.
  3. Sprawdzam rezystancję uziemienia oraz ciągłość połączeń odprowadzających.
  4. Po pomiarze zamykam złącze i upewniam się, że wszystko jest dokręcone oraz zabezpieczone.

W praktyce producenci mierników, tacy jak Sonel, zwracają uwagę, że przy uziemieniach wielokrotnych czasem da się wykonać kontrolę bez rozpinania złącza, ale tylko wtedy, gdy układ naprawdę na to pozwala. To ważne rozróżnienie, bo metoda cęgowa nie zastępuje automatycznie każdej innej. Przy pojedynczym uziomie albo niekorzystnej konfiguracji klasyczne rozłączenie nadal bywa najpewniejszym rozwiązaniem.

Różnica między „da się zmierzyć” a „da się zmierzyć sensownie” jest tutaj kluczowa. Sam mechanizm pomiaru jest prosty, ale wybór wariantu i materiału decyduje o tym, czy układ będzie pracował bez problemów przez lata. Właśnie tutaj najłatwiej popełnić kosztowne skróty.

Jak dobrać właściwy wariant i materiał

Nie wybieram złącza wyłącznie po cenie. Patrzę przede wszystkim na środowisko pracy, materiał całego układu i to, czy element będzie narażony na wilgoć, zasolenie albo uszkodzenia mechaniczne. Z punktu widzenia eksploatacji dużo ważniejsza od „najmocniejszej” nazwy na opakowaniu jest kompatybilność z resztą instalacji.

Wariant lub materiał Kiedy ma sens Plusy Ograniczenia
Stal ocynkowana Standardowe instalacje w mniej agresywnym środowisku Dobra dostępność, rozsądna cena, proste wykonanie Gorzej znosi długotrwałą wilgoć i środowiska silniej korozyjne
Stal nierdzewna Dachy, elewacje, miejsca narażone na korozję Wysoka trwałość i odporność na warunki atmosferyczne Wyższy koszt niż przy wariantach ocynkowanych
Rozwiązania miedziane lub kompatybilne z miedzią Gdy pozostała część układu jest wykonana w tym samym systemie materiałowym Spójność materiałowa, dobre warunki pracy w odpowiednio dobranym układzie Trzeba uważać na niekontrolowane łączenie z innymi metalami
Wariant z obudową lub studzienką Gdy element pracuje nisko przy gruncie albo pod nawierzchnią Lepsza ochrona i wygodniejszy dostęp do pomiaru Więcej robót ziemnych i wyższy koszt wykonania dostępu

W praktyce największe znaczenie ma nie sam koszt elementu, ale koszt całego dostępu. Samo złącze zwykle nie jest drogie, natomiast obudowa, studzienka, odtworzenie nawierzchni i robocizna potrafią zaważyć na budżecie bardziej niż materiał śrub. Dlatego przy doborze patrzę na cały układ, a nie na pojedynczą część z katalogu.

Dobrze dobrany wariant zmniejsza liczbę problemów, ale nie usuwa ich całkiem. Najwięcej szkód robią błędy montażowe i późniejsze zaniedbania, więc warto je nazwać wprost, zanim pojawią się na budowie.

Najczęstsze błędy, które psują pomiar i skracają żywotność układu

Najczęstszy błąd, jaki widzę, to brak dostępu. Element zostaje ukryty tak skutecznie, że po pierwszym pomiarze trzeba rozkuwaćać, odkopywać albo demontować wykończenie. To mija się z celem, bo punkt kontrolny ma ułatwiać serwis, a nie generować dodatkową robotę.

  • Zasypanie lub zabudowanie złącza bez możliwości późniejszego otwarcia.
  • Zostawienie połączenia luźnego albo niedokręconego po kontroli.
  • Mieszanie metali bez sprawdzenia zgodności materiałowej i ochrony antykorozyjnej.
  • Montaż w miejscu stale zalewanym wodą lub zasypywanym brudem.
  • Brak oznaczenia punktu w dokumentacji powykonawczej.
  • Traktowanie złącza jak miejsca „na chwilę”, które nie musi być trwałe.

W instalacjach PV dochodzi jeszcze jeden, dość typowy problem: konstrukcja wsporcza jest połączona z uziemieniem, ale punkt kontroli nie został przewidziany tam, gdzie rzeczywiście da się wykonać pomiar. Z zewnątrz wygląda to poprawnie, a w praktyce serwisant nie ma jak sprawdzić ciągłości bez rozbierania połowy układu. Taki skrót mści się później podczas przeglądu albo odbioru.

Kiedy te rzeczy są dopięte, przegląd przestaje być walką z przypadkiem, a staje się normalną kontrolą. Zostaje już tylko sensowna lista spraw do odhaczenia przed odbiorem i w czasie eksploatacji.

Co sprawdzam przed odbiorem, żeby uziemienie nie zrobiło niespodzianki

Przed odbiorem patrzę przede wszystkim na trzy rzeczy: dostępność, ciągłość i zgodność z dokumentacją. Jeśli punkt kontrolny da się łatwo otworzyć, połączenie jest mechanicznie pewne, a opis w projekcie zgadza się z tym, co leży na budowie, ryzyko późniejszych niespodzianek mocno spada.

  • Czy złącze jest dostępne bez demontażu stałych elementów wykończenia.
  • Czy przewidziano ochronę przed korozją i uszkodzeniem mechanicznym.
  • Czy po pomiarze połączenie wraca do stanu pełnej ciągłości.
  • Czy dokumentacja jasno pokazuje lokalizację punktu kontrolnego.
  • Czy układ da się ponownie sprawdzić po rozbudowie instalacji, na przykład po montażu PV, klimatyzacji albo dodatkowych elementów na dachu.

W okresowej eksploatacji nie szukam cudów, tylko powtarzalności. Jeśli wynik pomiaru zachowuje się podobnie w kolejnych kontrolach, a element nie ma śladów korozji ani luzów, to zwykle znak, że układ pracuje stabilnie. Jeżeli miałbym wskazać jedną zasadę, byłaby prosta: punkt kontrolny trzeba zaprojektować tak, żeby za pięć lat dało się z niego skorzystać bez improwizacji.

FAQ - Najczęstsze pytania

To punkt w instalacji elektrycznej lub odgromowej, który umożliwia tymczasowe rozłączenie przewodu odprowadzającego od uziomu. Służy do bezpiecznego i wygodnego pomiaru rezystancji uziemienia oraz sprawdzenia ciągłości połączeń, co jest kluczowe dla diagnostyki i konserwacji systemu.

W instalacjach fotowoltaicznych punkt kontrolny pozwala sprawdzić stan ochrony odgromowej i połączeń wyrównawczych konstrukcji nośnej oraz ram modułów. Umożliwia weryfikację, czy cały układ uziemiający działa prawidłowo, co jest niezbędne dla bezpieczeństwa i efektywności systemu.

Złącze powinno być montowane w miejscu łatwo dostępnym, np. w studzience kontrolnej przy uziomie fundamentowym lub tam, gdzie przewód odprowadzający przechodzi do części podziemnej. Kluczowa jest możliwość dostępu bez demontażu elementów wykończenia, co ułatwia późniejsze przeglądy.

Najczęstsze błędy to zasypanie lub zabudowanie złącza, brak zabezpieczenia przed korozją, luźne połączenia po pomiarze, mieszanie niekompatybilnych metali oraz brak oznaczenia punktu w dokumentacji. Błędy te utrudniają lub uniemożliwiają późniejszą diagnostykę.
