Dobór przewodu nie sprowadza się do zasady „im grubszy, tym lepszy”. W praktyce liczą się prąd, długość trasy, sposób ułożenia, temperatura otoczenia i rodzaj obciążenia, bo to one decydują o nagrzewaniu, spadku napięcia i trwałości instalacji. Poniżej pokazuję, jak czytać tę zależność w prosty sposób, jak przeliczać moc na ampery i kiedy lepiej od razu sięgnąć po większy zapas.
Najważniejsze liczby i zasady, które warto mieć pod ręką
- Przekrój żyły podaje się w mm², a nie jako średnicę przewodu.
- Im większy przekrój, tym mniejsza rezystancja i mniejsze nagrzewanie przy tym samym obciążeniu.
- W instalacjach domowych miedź 1,5 mm² zwykle kojarzy się z oświetleniem, a 2,5 mm² z gniazdami.
- Na realną obciążalność wpływają też: sposób montażu, temperatura, liczba przewodów w wiązce i długość trasy.
- Przy długich odcinkach warto patrzeć nie tylko na ampery, ale też na spadek napięcia.
- Przy odbiornikach o dużym lub długotrwałym poborze mocy bezpieczniej jest zostawić rezerwę niż dobierać przewód „na styk”.
Co naprawdę oznacza przekrój przewodu
Przekrój to pole poprzecznego przekroju żyły, zwykle podawane w mm². To ważne, bo w praktyce nie chodzi o samą „grubość” kabla, tylko o to, ile materiału przewodzącego ma do dyspozycji prąd. W przewodniku o większym przekroju opór jest mniejszy, więc dla tego samego obciążenia przewód grzeje się słabiej.
Ja patrzę na to tak: przekrój wpływa na trzy rzeczy jednocześnie. Po pierwsze na obciążalność prądową, czyli ile amperów przewód może przenieść bez nadmiernego wzrostu temperatury. Po drugie na spadek napięcia, który robi się coraz ważniejszy przy dłuższych odcinkach. Po trzecie na zapas eksploatacyjny, bo instalacja zwykle nie pracuje w laboratoryjnych warunkach, tylko w ścianie, peszlu albo w wiązce z innymi przewodami.
Warto też odróżnić materiał przewodnika. W domowych instalacjach najczęściej spotyka się miedź, bo ma lepsze parametry przewodzenia i pozwala osiągnąć ten sam efekt mniejszym przekrojem niż aluminium. To właśnie dlatego w praktyce porównuje się głównie przekroje miedziane, a nie „kabek jako taki”.
Ta podstawa jest potrzebna, bo sam przekrój niczego jeszcze nie przesądza. O tym, ile naprawdę da się z przewodu bezpiecznie wyciągnąć, decyduje dopiero warunek pracy i sposób oddawania ciepła.
Przekrój przewodu a prąd w praktyce
Tu zaczyna się najważniejsza część. Prąd przepływający przez żyłę zamienia część energii w ciepło, a przewód musi to ciepło oddać do otoczenia. Jeśli nie może, temperatura rośnie, izolacja szybciej się starzeje, a w skrajnym przypadku pojawia się ryzyko uszkodzenia lub pożaru. Dlatego obciążalność nie jest stałą cechą „na zawsze” przypisaną do jednego przekroju.
W praktyce oglądam zawsze cztery rzeczy:
- Rodzaj izolacji - inne wartości ma PVC, inne XLPE czy EPR.
- Sposób ułożenia - przewód w ścianie, w rurze, w ziemi albo na powietrzu będzie pracował inaczej.
- Temperaturę otoczenia - im cieplej, tym słabiej przewód oddaje ciepło.
- Zagęszczenie instalacji - kilka obciążonych kabli obok siebie podgrzewa się wzajemnie.
To tłumaczy, dlaczego ten sam przekrój w jednej sytuacji wystarcza, a w innej już nie. W dobrze wentylowanym miejscu przewód zniesie więcej niż w ocieplonej ścianie albo w peszlu z kilkoma innymi żyłami. Z tego samego powodu nie warto kopiować „uniwersalnych tabel” bez spojrzenia na realne warunki montażu.
Jeśli chcesz szybko oszacować obciążenie, możesz oprzeć się na prostym wzorze dla obwodu jednofazowego: I = P / U. Dla 230 V oznacza to, że urządzenie o mocy 2300 W pobiera około 10 A, a odbiornik 3680 W około 16 A. W trójfazie liczy się to inaczej, ale zasada pozostaje ta sama: najpierw prąd, potem przekrój, a nie odwrotnie.
To prowadzi nas do praktycznych wartości, które najłatwiej zapamiętać i od razu odnieść do typowych instalacji domowych.

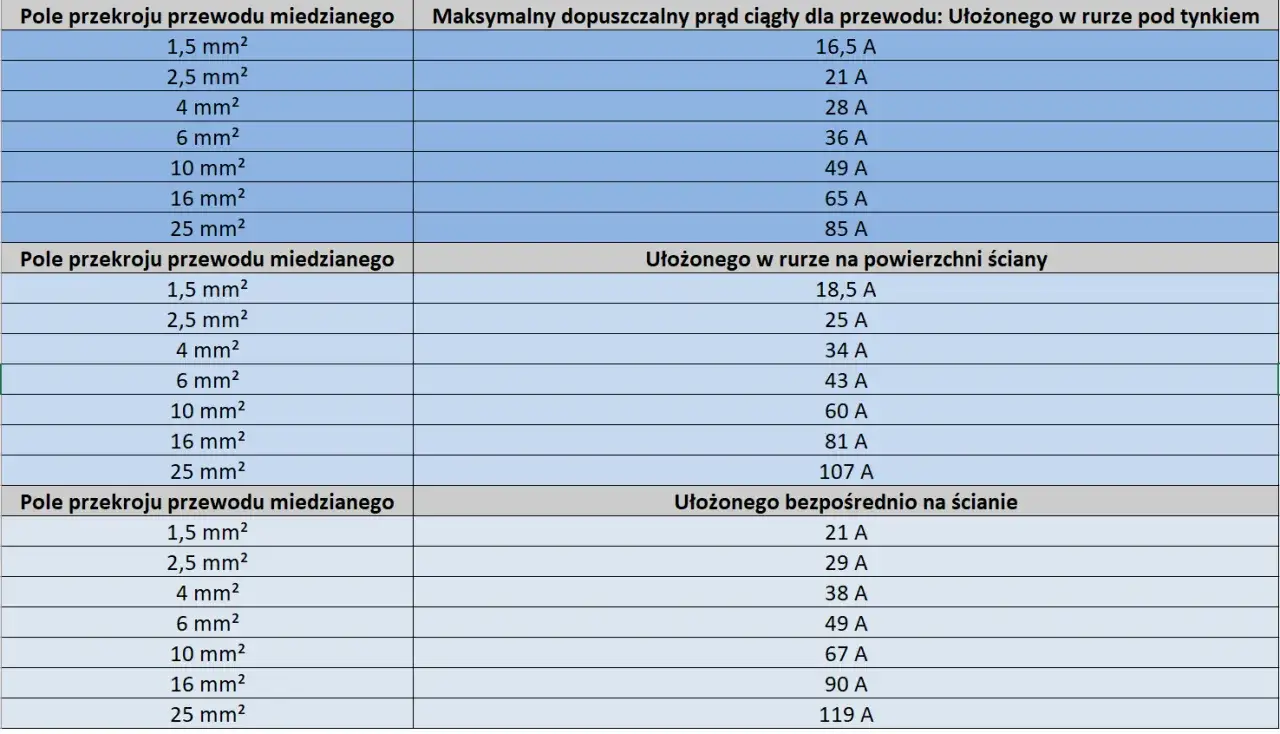

Orientacyjne wartości dla typowych przekrojów
Poniższe liczby traktuj jako praktyczne wartości orientacyjne dla przewodów miedzianych w typowych warunkach montażu. W zależności od sposobu ułożenia, temperatury i obciążenia wiązki rzeczywista obciążalność może być niższa albo wyższa o kilka amperów. To nie jest zamiennik projektu, ale bardzo dobra ściąga do wstępnej oceny.
| Przekrój Cu | Typowy prąd ciągły | Przybliżona moc przy 230 V | Najczęstsze zastosowanie |
|---|---|---|---|
| 1,5 mm² | ok. 16 A | ok. 3,7 kW | Oświetlenie, lekkie obwody, krótsze odcinki |
| 2,5 mm² | ok. 20 A | ok. 4,6 kW | Gniazda ogólne, standardowe obwody domowe |
| 4 mm² | ok. 25 A | ok. 5,8 kW | Większe odbiorniki, lepszy zapas na dłuższej trasie |
| 6 mm² | ok. 32 A | ok. 7,4 kW | Płyty, bojler, mocniejsze obwody i rozbudowane instalacje |
| 10 mm² | ok. 45 A | ok. 10,4 kW | Zasilanie rozdzielnicy, większe obciążenia, WLZ |
| 16 mm² | ok. 63 A | ok. 14,5 kW | Główne zasilania i odcinki o wysokim poborze prądu |
W praktyce domowej najczęściej spotykam układ, w którym 1,5 mm² obsługuje oświetlenie, a 2,5 mm² trafia do gniazd. Gdy dochodzą urządzenia o większej mocy, dłuższy odcinek albo planowana rozbudowa, sens ma 4 mm² lub 6 mm². To nie jest fanaberia projektowa, tylko sposób na ograniczenie nagrzewania i spadku napięcia.
Jeśli instalacja ma pracować w trudniejszych warunkach, bezpieczniej jest przyjąć większy przekrój niż minimalny z tabeli. To zwykle tańsze niż późniejsza poprawka całego obwodu.
Jak dobrać przewód do obciążenia i długości trasy
Ja zwykle zaczynam od pytania: co ten przewód ma zasilać i przez jak długo ma pracować pod obciążeniem. Krótkotrwałe pobory energii są mniej wymagające niż urządzenia, które grzeją, chłodzą albo ładują się przez wiele godzin. Dopiero potem patrzę na odcinek kabla i sposób prowadzenia.
- Policz moc urządzeń i przelicz ją na ampery.
- Sprawdź, czy obwód jest jednofazowy, czy trójfazowy.
- Dodaj zapas, jeśli odbiornik działa długo lub ma wysoki prąd rozruchowy.
- Oceń długość trasy i spadek napięcia, zwłaszcza przy dalekich punktach zasilania.
- Uwzględnij sposób ułożenia przewodu, temperaturę i to, czy biegnie razem z innymi kablami.
W instalacjach niskiego napięcia spotkasz się z praktycznym limitem spadku napięcia na poziomie 3% dla oświetlenia i 5% dla pozostałych obwodów; w literaturze branżowej dla odcinka od złącza do ostatniego odbioru często pojawia się też wartość 4%. To ważne, bo zbyt cienki przewód może jeszcze „przejść” termicznie, ale już nie przejść funkcjonalnie: lampy będą słabiej świecić, a urządzenia mogą pracować mniej stabilnie.
Przykład jest prosty. Piekarnik o mocy 3500 W przy 230 V pobiera około 15,2 A, więc sam prąd jeszcze nie wygląda groźnie. Jeśli jednak od rozdzielnicy do punktu odbioru jest długa trasa, a przewód idzie w ocieplonej ścianie razem z innymi żyłami, zapas robi się dużo ważniejszy niż sama wartość z tabliczki znamionowej.
To właśnie dlatego w nowoczesnych domach, szczególnie z pompą ciepła, ładowarką EV albo fotowoltaiką, nie opłaca się myśleć wyłącznie o „dzisiaj”.
Najczęstsze błędy, które zaniżają realną obciążalność
W instalacjach elektrycznych najwięcej problemów widzę tam, gdzie ktoś patrzy tylko na jedną liczbę i ignoruje resztę układu. Sam przekrój nie uratuje sytuacji, jeśli obwód jest źle zabezpieczony albo przeprowadzony w trudnych warunkach.
- Dobór tylko po przekroju bez sprawdzenia sposobu ułożenia.
- Mieszanie obwodów oświetleniowych i gniazdowych bez przemyślenia obciążenia.
- Zbyt długie odcinki prowadzone cienkim przewodem, co podnosi spadek napięcia.
- Zagęszczanie kabli w jednym peszlu lub kanale bez korekty obciążalności.
- Ignorowanie prądu rozruchowego przy silnikach, sprężarkach i niektórych zasilaczach.
- Mylenie przewodu z zabezpieczeniem i dobieranie wyłącznika „mocniejszego” niż pozwala instalacja.
Skutki są zwykle bardzo przewidywalne: wzrost temperatury, szybsze starzenie izolacji, wyzwalanie zabezpieczeń albo po prostu spadek komfortu użytkowania. Warto pamiętać, że przewód nie musi się stopić, żeby instalacja była już źle dobrana. Czasem problem zaczyna się od subtelnego grzania puszki albo utraty napięcia pod obciążeniem.
Jeśli mam wskazać jeden błąd, który najczęściej prowadzi do złych decyzji, to jest nim założenie, że katalogowa wartość prądu działa wszędzie tak samo. Nie działa. I właśnie dlatego dobór przewodu warto traktować jako część całej instalacji, a nie pojedynczy zakup.
Kiedy większy przekrój daje realny spokój na lata
Najwięcej sensu większy przekrój ma tam, gdzie przewód będzie trudno wymienić, gdzie obciążenie może rosnąć albo gdzie instalacja ma pracować długo i stabilnie. W praktyce chodzi o odcinki do pompy ciepła, ładowarki samochodu elektrycznego, rozdzielnicy pomocniczej, garażu, warsztatu czy elementów systemu PV. Przy fotowoltaice i długich trasach nawet umiarkowany prąd może dać zauważalny spadek napięcia, więc zapas nie jest luksusem, tylko rozsądną rezerwą projektową.
Ja przy takich inwestycjach wolę myśleć kategorią „co będzie za trzy lata”, a nie tylko „co działa dziś”. Jeśli wiadomo, że pojawi się dodatkowy obwód, klimatyzacja, wallbox albo nowe źródło zasilania, większy przekrój na starcie często kosztuje mniej niż późniejsze przeróbki. To szczególnie ważne w instalacjach, które mają wspierać efektywność energetyczną, bo straty na kablach są po prostu niepotrzebnym obciążeniem.
Najprostsza reguła, którą stosuję, brzmi tak: jeśli przewód pracuje w cieple, w wiązce, na długim odcinku albo ma obsługiwać odbiornik o dużej mocy przez wiele godzin, wybieram większy przekrój niż absolutne minimum. Taki wybór rzadko jest przesadą, a bardzo często okazuje się najlepszą decyzją eksploatacyjną.
