Dobry przewodnik prądu to najczęściej metal o niskiej rezystywności, ale w instalacjach elektrycznych sam materiał nie wystarcza do bezpiecznego i wydajnego działania. Liczy się też przekrój, temperatura pracy, jakość połączeń i to, czy przewód ma pracować w domu, na zewnątrz czy w układzie fotowoltaicznym. W tym artykule rozkładam temat na czynniki pierwsze: wyjaśniam, które materiały przewodzą najlepiej, dlaczego miedź tak często wygrywa z aluminium oraz jak dobierać przewodnik do realnej instalacji.
Najważniejsze informacje o przewodnikach prądu
- Najlepsze przewodnictwo mają metale, bo mają swobodne elektrony; w praktyce najczęściej wybiera się miedź albo aluminium.
- Srebro przewodzi lepiej od miedzi, ale w instalacjach elektrycznych prawie się go nie używa, bo jest zbyt drogie.
- Aluminium ma niższą przewodność niż miedź, więc do tego samego obciążenia zwykle potrzebuje większego przekroju.
- Największym problemem w instalacji bywa nie sam metal, tylko słaby styk, korozja, przegrzanie i zbyt mały przekrój przewodu.
- W instalacjach fotowoltaicznych i energoelektronice liczy się też odporność na warunki zewnętrzne, promieniowanie UV oraz jakość zacisków.
Co sprawia, że materiał dobrze przewodzi prąd
W przewodniku elektrycznym ładunek przenoszą nośniki swobodne, najczęściej elektrony. Im łatwiej mogą się przemieszczać przez strukturę materiału, tym mniejszy jest jego opór. Dlatego rezystywność jest ważniejsza niż sama „metaliczność” materiału: niski opór właściwy oznacza lepsze przewodzenie, a wysoki - większe straty energii w postaci ciepła.
W praktyce patrzę na trzy rzeczy. Po pierwsze, na rodzaj materiału: metale przewodzą najlepiej, bo ich elektrony walencyjne nie są silnie związane z pojedynczym atomem. Po drugie, na temperaturę: w metalach wzrost temperatury zwykle pogarsza przewodzenie, bo rośnie rozpraszanie elektronów. Po trzecie, na geometrię przewodu - dłuższa i cieńsza żyła stawia większy opór niż krótka i gruba.
Dla orientacji: rezystywność miedzi w temperaturze pokojowej wynosi około 1,7 × 10-8 Ω·m, a aluminium około 2,65 × 10-8 Ω·m. To nie są abstrakcyjne liczby z podręcznika. One bezpośrednio przekładają się na spadek napięcia, nagrzewanie przewodu i dopuszczalny prąd w instalacji. Z tej różnicy wynika też to, dlaczego nie każdy „dobry przewodnik” jest równie opłacalny w realnym montażu.
Jeśli ten fundament jest jasny, łatwiej zrozumieć, które materiały są naprawdę najlepsze, a które tylko dobrze brzmią w katalogu.
Które materiały przewodzą najlepiej i dlaczego miedź wygrywa w praktyce
W teorii ranking jest prosty: srebro przewodzi najlepiej, potem jest miedź, dalej złoto i aluminium. W praktyce jednak nie wygrywa sam wynik pomiaru, tylko cały bilans: cena, dostępność, masa, odporność na korozję i łatwość łączenia. To dlatego miedź od lat pozostaje standardem w instalacjach budynkowych, mimo że srebro ma lepsze parametry elektryczne.
| Materiał | Rezystywność przy 20-25°C | Co to oznacza w praktyce |
|---|---|---|
| Srebro | ok. 1,59 × 10-8 Ω·m | Najlepsze przewodzenie, ale koszt czyni je nieopłacalnym dla typowych przewodów instalacyjnych. |
| Miedź | ok. 1,7 × 10-8 Ω·m | Świetny kompromis między przewodnością, trwałością i ceną; to standard w większości instalacji. |
| Złoto | ok. 2,44 × 10-8 Ω·m | Rzadziej jako materiał przewodów, częściej jako warstwa kontaktowa w złączach i elektronice. |
| Aluminium | ok. 2,65 × 10-8 Ω·m | Lżejsze od miedzi i dobre przy dużych przekrojach, ale wymaga większej staranności przy połączeniach. |
Najważniejszy wniosek z tej tabeli jest prosty: najlepsza przewodność nie zawsze oznacza najlepszy wybór do instalacji. Srebro zostaje w niszowych zastosowaniach, złoto w stykach i elektronice, a miedź wygrywa dzięki stabilności i rozsądnej cenie. Aluminium ma sens tam, gdzie liczy się masa, długość trasy i odpowiednio zaprojektowane połączenia. Właśnie dlatego w praktyce to miedź, nie srebro, buduje większość domowych i przemysłowych obwodów.
Przy wyborze materiału warto więc zejść z poziomu samej fizyki do poziomu montażu, bo to tam zaczynają się realne różnice.

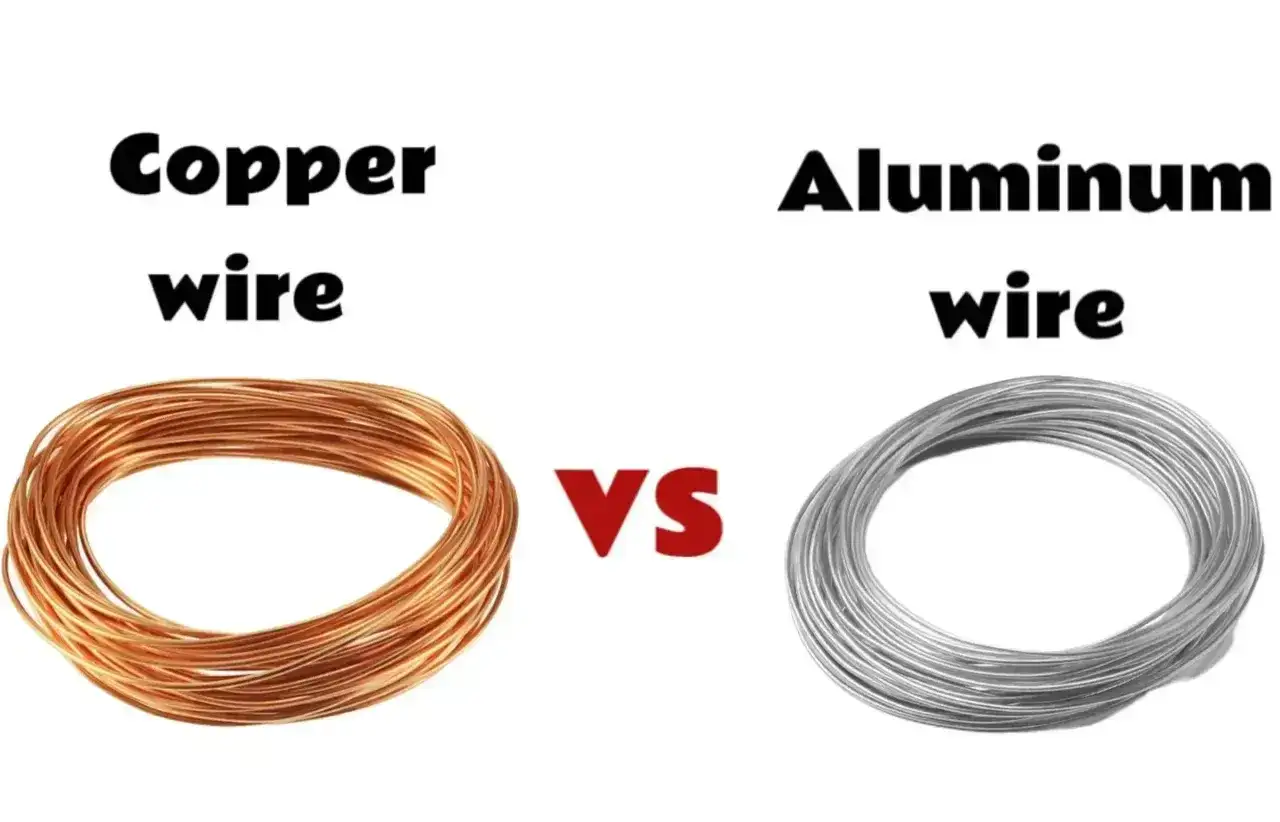

Miedź i aluminium w instalacjach elektrycznych
Jeżeli mam wskazać dwa materiały, które naprawdę liczą się w elektryce budynkowej, są to właśnie miedź i aluminium. Miedź przewodzi lepiej, jest bardziej „wybaczająca” przy połączeniach i zwykle pozwala zejść z przekrojem niżej. Aluminium jest lżejsze i często korzystniejsze w długich trasach lub większych układach, ale wymaga większego przekroju i bardziej dopracowanych złącz.
Dlaczego miedź dominuje w domach i mieszkaniach
W instalacjach końcowych miedź daje spokój. Łatwiej ją zakończyć, łatwiej utrzymać stabilny styk i łatwiej przewidzieć zachowanie przewodu po latach. Dodatkowo ma dobrą wytrzymałość mechaniczną i dobrze znosi typowe warunki pracy wewnątrz budynku. W praktyce oznacza to mniej niespodzianek przy gniazdach, oświetleniu, obwodach kuchennych czy zasilaniu urządzeń o większym poborze mocy.
Kiedy aluminium ma sens
Aluminium jest sensownym wyborem tam, gdzie liczy się masa i ekonomia dużych przekrojów. Ma około 61-65% przewodności miedzi, więc dla podobnej rezystancji zwykle potrzebuje większego przekroju - najczęściej rzędu 1,5-1,6 razy większego. To właśnie dlatego spotyka się je częściej w liniach zasilających, w energetyce i w dłuższych trasach niż w klasycznych obwodach końcowych w domu.
Jest jednak warunek: aluminium nie lubi niedbale wykonanych połączeń. Warstwa tlenku aluminium pogarsza kontakt, a źle dobrany zacisk potrafi po czasie przegrzać całość. Dlatego przy aluminium nie oszczędza się na osprzęcie. Używa się złącz przeznaczonych do tego materiału, odpowiednich past kontaktowych i właściwego momentu dokręcenia.
Co z przewodami w fotowoltaice
W instalacjach PV zwykle stawia się na miedź, często w wersji cynowanej, bo taka żyła lepiej znosi wilgoć, zmiany temperatury i wieloletnią pracę na dachu lub na elewacji. Tu nie chodzi wyłącznie o przewodność. Liczy się też odporność izolacji, stabilność złącz i to, czy przewód zachowa parametry po wielu cyklach nagrzewania i stygnięcia. W dłuższych odcinkach DC każda strata napięcia ma znaczenie, więc dobre połączenie bywa ważniejsze niż niewielka różnica w przewodności samego metalu.
Skoro wiadomo już, które materiały wybiera się najczęściej, trzeba jeszcze zrozumieć, co w praktyce psuje przewodzenie nawet w dobrym kablu.
Co najczęściej psuje przewodzenie w realnej instalacji
Najwięcej problemów nie zaczyna się w materiale, tylko w szczególe wykonawczym. Przewód może być idealny katalogowo, a i tak działać źle, jeśli połączenie jest luźne, powierzchnia styku zabrudzona albo przekrój dobrany zbyt ambitnie do obciążenia. W instalacjach elektrycznych to właśnie takie „drobiazgi” robią największą różnicę.
- Luźny zacisk - zwiększa opór kontaktu, a to prowadzi do lokalnego grzania i przyspieszonego starzenia izolacji.
- Korozja i utlenianie - szczególnie ważne przy aluminium i w wilgotnym środowisku.
- Zbyt mały przekrój - powoduje spadek napięcia i wzrost temperatury przewodu przy obciążeniu.
- Mieszanie metali bez właściwych złącz - może wywołać problemy kontaktowe i przyspieszoną degradację połączenia.
- Zbyt wysoka temperatura pracy - obniża trwałość izolacji i zwiększa opór materiału.
- Długie odcinki bez korekty obciążenia - im dłuższa trasa, tym większe straty, nawet jeśli sam przewód jest dobry.
Dobry przykład: jeżeli przez połączenie płynie 32 A, a dodatkowy opór styku wynosi tylko 0,05 Ω, to w tym miejscu wydziela się około 51 W ciepła. To już nie jest kosmetyka, tylko realne źródło przegrzewania. Właśnie dlatego w praktyce tak mocno pilnuje się jakości końcówek, zacisków i momentu dokręcania.
Gdy ktoś pyta, dlaczego instalacja „niby jest poprawna, a jednak coś się grzeje”, bardzo często odpowiedź leży właśnie tutaj. A skoro wiemy już, gdzie rodzą się błędy, można przejść do prostego schematu doboru materiału.
Jak dobieram przewodnik do domu, warsztatu i fotowoltaiki
Nie wybieram przewodu tylko po tym, czy jest „dobry”. Najpierw sprawdzam, gdzie ma pracować, jaki prąd ma przenosić, jak długa będzie trasa i czy środowisko jest suche, wilgotne, gorące albo narażone na UV. Dopiero potem patrzę na materiał. Taki porządek oszczędza wiele problemów przy odbiorze i późniejszej eksploatacji.
W domu i mieszkaniu
Tu najczęściej stawiam na miedź. To rozsądny wybór dla obwodów gniazd, oświetlenia, urządzeń kuchennych i punktów o większym poborze mocy. Miedź daje mniejszy opór, łatwiejszy montaż i stabilniejsze połączenia. Przy modernizacji instalacji zwracam też uwagę, czy stare odcinki nie pracują na granicy obciążenia, bo tam sam materiał przewodnika przestaje wystarczać, jeśli przekrój jest zbyt mały.
W warsztacie i przy większych obciążeniach
W warsztacie liczy się odporność na długotrwałe obciążenie i nagłe skoki poboru prądu. Silniki, sprężarki, spawarki czy większe elektronarzędzia nie wybaczają niedoszacowania przekroju. Tu materiał przewodnika trzeba zestawić z zabezpieczeniem, długością linii i realnym cyklem pracy. Często bardziej opłaca się dać lepszy przewód raz, niż później szukać źródła grzania na końcu obwodu.
Przeczytaj również: Peszel - Jaki wybrać do instalacji elektrycznej i PV?
W instalacjach PV i magazynach energii
W fotowoltaice patrzę jeszcze mocniej na jakość złącz i środowisko pracy. Przewód ma znosić promieniowanie UV, temperaturę pod pokryciem dachowym, wilgoć i wieloletnie cykle pracy. Dlatego tak ważne są przewody dedykowane do DC, właściwa izolacja, odpowiednie końcówki i osprzęt zgodny z materiałem żyły. W dużych systemach magazynowania energii liczy się również mały spadek napięcia, bo przy wyższych prądach każda dodatkowa strata zamienia się w ciepło, którego nie da się po prostu zignorować.
Jeżeli miałbym sprowadzić ten wybór do jednej praktycznej reguły, brzmiałaby ona tak: najpierw bezpieczeństwo i parametry pracy, dopiero potem koszt materiału. To prowadzi już do ostatniej rzeczy, którą warto zapamiętać przed zakupem lub zleceniem montażu.
Jak wybrać materiał, żeby instalacja działała stabilnie przez lata
W praktyce odpowiedź na pytanie o dobry przewodnik prądu do instalacji jest dość prosta: miedź daje najlepszy kompromis, aluminium wygrywa tam, gdzie liczy się masa i długość trasy, a srebro zostaje w miejscach, w których jego przewaga naprawdę uzasadnia koszt. Sam metal to jednak tylko początek decyzji.
- Dobierz przekrój do prądu i długości trasy - to ważniejsze niż sama nazwa materiału.
- Sprawdzaj jakość zacisków i końcówek - zły styk potrafi zniweczyć zalety najlepszego przewodu.
- Uwzględnij warunki środowiskowe - wilgoć, UV, temperatura i wibracje zmieniają wymagania.
- Nie mieszaj materiałów bez odpowiednich elementów łączeniowych - szczególnie przy aluminium i połączeniach wielometalowych.
- Myśl o stratach, nie tylko o przewodności - mniejsze straty to niższa temperatura pracy i dłuższa żywotność instalacji.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby bardzo prosta: wybieraj nie tylko przewód, ale cały układ przewodzenia - od żyły, przez zacisk, po warunki pracy. Wtedy instalacja działa ciszej, chłodniej i zwykle po prostu dłużej.
