W elektryce skrót PE oznacza przewód ochronny, więc właśnie o tej funkcji piszę tutaj. Wyjaśniam, jak działa ten element instalacji, jak odróżnić go od N i PEN, kiedy jest obowiązkowy oraz jakie błędy najczęściej psują ochronę przeciwporażeniową. Dorzucam też praktyczny kontekst dla domów, modernizacji i fotowoltaiki, bo tam sprawa PE wychodzi z teorii bardzo szybko.
Najważniejsze rzeczy, które trzeba wiedzieć o przewodzie ochronnym
- PE nie służy do zasilania odbiorników, tylko do ochrony ludzi i obudów urządzeń.
- W normalnej pracy nie powinien przewodzić prądu, ale przy uszkodzeniu ma umożliwić szybkie zadziałanie zabezpieczeń.
- Kolor zielono-żółty jest zarezerwowany dla przewodu ochronnego, a nie dla przewodu fazowego.
- PE, N i PEN pełnią różne funkcje i nie wolno ich dowolnie mieszać po rozdziale przewodu PEN.
- Brak PE w obwodach z metalową obudową, w łazience, przy fotowoltaice czy urządzeniach klasy I oznacza realne ryzyko.
- Wyłącznik różnicowoprądowy 30 mA nie zastępuje przewodu ochronnego, tylko z nim współpracuje.
Co robi przewód ochronny w instalacji
PE nie jest przewodem roboczym, więc w normalnej pracy nie powinien zasilać odbiornika. Jego zadanie jest proste: jeśli faza dotknie metalowej obudowy albo innej dostępnej części przewodzącej, PE tworzy drogę o małej impedancji do źródła i pomaga, by zadziałało zabezpieczenie nadprądowe albo wyłącznik różnicowoprądowy. To właśnie ten mechanizm stoi za ochroną przez samoczynne wyłączenie zasilania, czyli odłączenie uszkodzonego obwodu szybciej, niż człowiek zdąży wejść w niebezpieczny kontakt.
W dobrze wykonanej instalacji PE łączy się z główną szyną wyrównawczą, czyli centralnym punktem, do którego zbiera się połączenia ochronne i uziemienie. Łączy też obudowy urządzeń klasy I, metalowe elementy konstrukcji i, tam gdzie trzeba, współpracuje z uziomem. Ja traktuję ten przewód jak element bezpieczeństwa biernego: nie poprawia komfortu, tylko ma zadziałać wtedy, gdy coś pójdzie źle. I właśnie dlatego nie wolno go prowadzić „byle jak”, skracać na siłę ani wykorzystywać do innych celów.
Skoro wiadomo, po co PE istnieje, kolejny krok to rozpoznanie go w kablu i w rozdzielnicy, bo to tam najczęściej pojawiają się pomyłki.

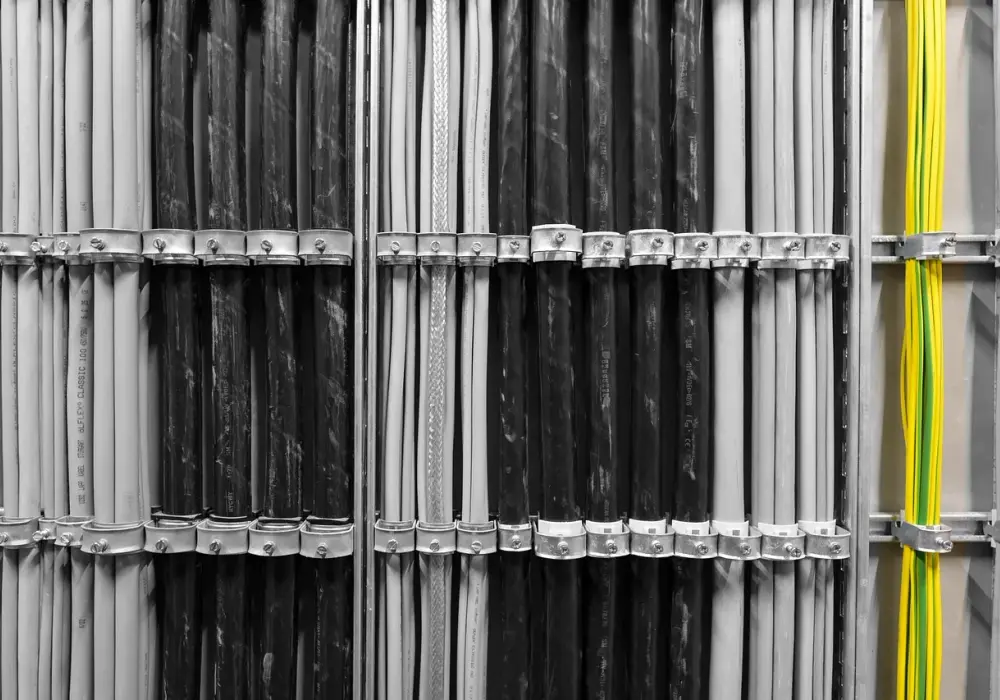

Jak rozpoznać przewód ochronny w kablu i rozdzielnicy
W Polsce kolor zielono-żółty jest zarezerwowany dla PE. To najprostsza wskazówka, ale nie jedyna, bo w starszych instalacjach kolory bywają mylące albo po prostu źle oznaczone. Dlatego ja nigdy nie opieram oceny wyłącznie na barwie izolacji, tylko sprawdzam też opis obwodu, schemat i ciągłość przewodu.
| Cecha | PE | N | PEN |
|---|---|---|---|
| Kolor | Zielono-żółty | Niebieski | Zielono-żółty z niebieskim oznaczeniem na końcach |
| Funkcja | Ochronna | Robocza, neutralna | Ochronna i neutralna w jednym przewodzie |
| Prąd w normalnej pracy | Nie powinien płynąć | Płynie | Płynie |
| Typowy błąd | Użycie do zasilania albo sterowania | Mylenie z PE | Dowolne rozdzielanie lub łączenie bez zachowania zasad |
W nowym osprzęcie brak zielono-żółtej żyły tam, gdzie powinien być PE, zwykle oznacza, że ktoś poszedł na skróty. W starym budownictwie dodatkowa ostrożność jest obowiązkowa, bo spotyka się różne historyczne układy i przypadkowe przeróbki. Sam kolor pomaga, ale nie zwalnia z pomiaru i sprawdzenia połączeń.
Żeby nie pomylić funkcji przewodów, trzeba jeszcze odróżnić PE od N i PEN, bo to właśnie te pomyłki najczęściej robią problem.

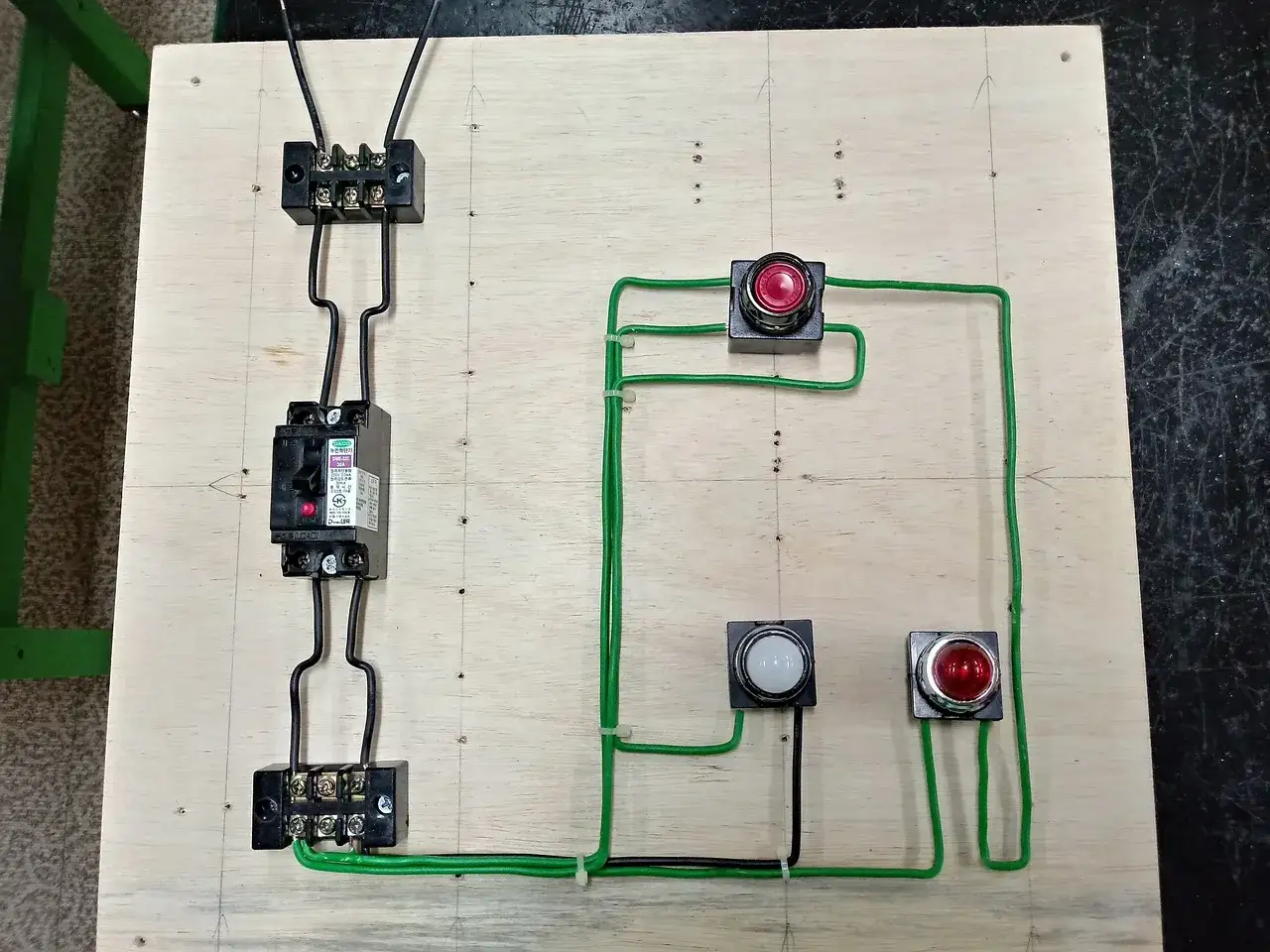

PE, N i PEN to nie to samo
To rozróżnienie brzmi jak detal dla elektryka, ale w praktyce decyduje o bezpieczeństwie i o tym, czy zabezpieczenia zadziałają tak, jak powinny. PE jest ochronny, N jest roboczy, a PEN łączy obie funkcje w jednym przewodzie. Najkrócej: PE ma chronić ludzi i obudowy, N zamyka obwód w normalnej pracy, a PEN jest kompromisem spotykanym głównie w starszych albo modernizowanych sieciach.
| Oznaczenie | Rola | Czy przewodzi prąd w normalnej pracy | Najważniejsza uwaga |
|---|---|---|---|
| PE | Ochronna | Nie powinien | Nie wolno używać go jako przewodu zasilającego |
| N | Neutralna, robocza | Tak | Nie zastępuje PE |
| PEN | Ochronno-neutralna | Tak | Po rozdziale trzeba prowadzić PE i N osobno |
Najważniejszy punkt praktyczny jest prosty: po rozdziale PEN na PE i N nie wolno ich ponownie mostkować w gnieździe, puszce czy oprawie. Taki mostek potrafi rozjechać ochronę przeciwporażeniową i wywołać kłopoty z RCD.
Przeczytaj również: Ochrona odgromowa - czy Twój dom jest naprawdę bezpieczny?
Jakie układy sieci spotykam najczęściej
| Układ | Jak wygląda PE | Co to oznacza w praktyce |
|---|---|---|
| TN-S | PE i N są rozdzielone od źródła | Układ najbardziej czytelny i wygodny w diagnostyce |
| TN-C | Nie ma oddzielnego PE, funkcje łączy PEN | Spotykany w starszych instalacjach, wymaga dużej ostrożności |
| TN-C-S | PEN do punktu rozdziału, dalej PE i N osobno | Częsty w modernizowanych domach i budynkach mieszkalnych |
| TT | PE jest związany z lokalnym uziemieniem | RCD ma tu szczególnie duże znaczenie dla ochrony |
Gdy już rozróżniam funkcje, sprawdzam, w których miejscach obecność PE jest bezdyskusyjna. I właśnie tam najłatwiej zobaczyć, czy instalacja została wykonana porządnie, czy tylko „na oko”.
Gdzie brak przewodu ochronnego od razu podnosi ryzyko
W nowej instalacji domowej PE traktuję jako standard, a nie opcję. Najbardziej potrzebny jest tam, gdzie człowiek dotyka metalowej obudowy albo urządzenie pracuje w wilgoci: gniazda z bolcem, pralka, zmywarka, piekarnik, bojler, pompa ciepła, klimatyzacja, stacja ładowania EV, a także większość elementów instalacji fotowoltaicznej. Jeśli obudowa jest metalowa i urządzenie ma klasę I, przewód ochronny nie jest dodatkiem, tylko warunkiem sensownej ochrony.
| Sytuacja | Po co jest PE | Ryzyko, gdy go brakuje |
|---|---|---|
| Gniazdo z bolcem | Ochrona użytkownika przy uszkodzeniu sprzętu | Napięcie może pojawić się na obudowie urządzenia |
| Łazienka i pomieszczenia wilgotne | Ograniczenie skutków awarii w trudnych warunkach | Wyższe zagrożenie porażeniem |
| Urządzenia z metalową obudową | Odprowadzenie prądu uszkodzeniowego | Obudowa może pozostać pod napięciem |
| Falownik PV i osprzęt energetyczny | Ochrona obudowy, konstrukcji i ograniczników przepięć | Awaria albo przepięcie może uszkodzić sprzęt i zwiększyć zagrożenie |
| Obwody zewnętrzne | Bezpieczniejsze działanie przy uszkodzeniu izolacji | Ryzyko rośnie wraz z wilgocią i uszkodzeniami mechanicznymi |
Warto też rozdzielić dwie rzeczy, które często się miesza: PE nie zastępuje wyłącznika różnicowoprądowego, a RCD nie zastępuje PE. RCD 30 mA działa najlepiej wtedy, gdy przewód ochronny jest poprawnie poprowadzony, a obudowy mają pewne połączenie z układem ochronnym. Bez tego sama różnicówka nie rozwiązuje problemu.
Właśnie przy takich obwodach najłatwiej o błędy montażowe, więc przechodzę do rzeczy, które widuję najczęściej.
Najczęstsze błędy, które psują ochronę
- Używanie zielono-żółtej żyły jako fazy lub przewodu sterującego.
- Mostkowanie PE i N po punkcie rozdziału PEN.
- Prowadzenie przewodu ochronnego przez wyłącznik, bezpiecznik albo złączkę, która nie jest do tego przeznaczona.
- Luźne zaciski w gniazdach, rozdzielnicach i obudowach urządzeń.
- „Naprawianie” starego obwodu dwużyłowego samą wymianą gniazda na takie z bolcem.
- Pomijanie połączeń wyrównawczych przy metalowych rurach, wannach, stelażach i konstrukcjach.
- Brak pomiaru ciągłości i poleganie wyłącznie na kolorze izolacji.
W praktyce najbardziej zdradliwe są poprawki wykonane na szybko. Przewód ochronny ma być pewny mechanicznie i elektrycznie, a nie tylko wyglądać na podłączony. Jeśli połączenie budzi wątpliwość, ja nie zgaduję, tylko każę je zweryfikować miernikiem.
Jeśli instalacja ma fotowoltaikę albo inną elektronikę mocy, PE nie kończy się na gniazdku.
Jak PE pracuje w fotowoltaice i urządzeniach energoelektronicznych
W instalacjach fotowoltaicznych przewód ochronny prowadzi się do obudowy falownika, metalowej konstrukcji wsporczej, tras kablowych, rozdzielnic i ograniczników przepięć. Tu nie chodzi o formalność: przy przebiciu izolacji albo przy przepięciu PE ma odprowadzić niepożądany prąd tam, gdzie instalacja jest do tego przygotowana. Ja zawsze patrzę na to jak na spójny układ, nie na kilka luźnych kabli.
| Element instalacji | Rola PE | Częsty błąd |
|---|---|---|
| Falownik | Łączy obudowę z układem ochronnym | Brak pewnego połączenia albo zbyt luźny zacisk |
| Konstrukcja modułów | Wyrównuje potencjały metalowych części | Pomijanie połączenia ram i szyn montażowych |
| Ograniczniki przepięć | Zapewnia drogę odprowadzenia energii przepięcia | Nieprawidłowe podłączenie do szyny ochronnej |
| Metalowe trasy kablowe | Zmniejsza ryzyko pojawienia się niebezpiecznego napięcia | Traktowanie ich jak elementu „tylko mechanicznego” |
Jeśli projekt jest nietypowy, na przykład z magazynem energii, optymalizatorami albo ładowarką EV, nie zgaduję na podstawie podobnych realizacji. Sprawdzam instrukcję producenta, bo to właśnie tam bywają wymagania dotyczące połączeń ochronnych, przekrojów i sposobu uziemienia. W energoelektronice detal ma znaczenie większe niż w klasycznej oprawie oświetleniowej.
Przy odbiorze lub modernizacji warto zamknąć temat kilkoma kontrolnymi punktami, bo one najszybciej pokazują, czy instalacja została zrobiona porządnie.
Co sprawdzam przed odbiorem albo modernizacją instalacji
- Czy PE ma ciągłość od rozdzielnicy do każdego punktu, gniazda i obudowy.
- Czy rozdział PEN wykonano w jednym miejscu i oznaczono go czytelnie.
- Czy przekrój PE nie jest zaniżony względem żył roboczych.
- Czy wszystkie metalowe elementy mają połączenia wyrównawcze.
- Czy RCD 30 mA działa, ale nie jest traktowany jako zamiennik przewodu ochronnego.
- Czy w PV, pompie ciepła lub ładowarce EV połączenia ochronne są zgodne z dokumentacją.
Jeśli mam zostawić jedną praktyczną zasadę, to jest ona prosta: przewód ochronny ma być pewny, czytelny i zgodny ze schematem, a nie tylko obecny fizycznie. W dobrze wykonanej instalacji PE nie zwraca na siebie uwagi na co dzień, ale to właśnie on najczęściej decyduje o tym, czy awaria kończy się spokojnym zadziałaniem zabezpieczenia, czy kosztowną i niebezpieczną niespodzianką.
