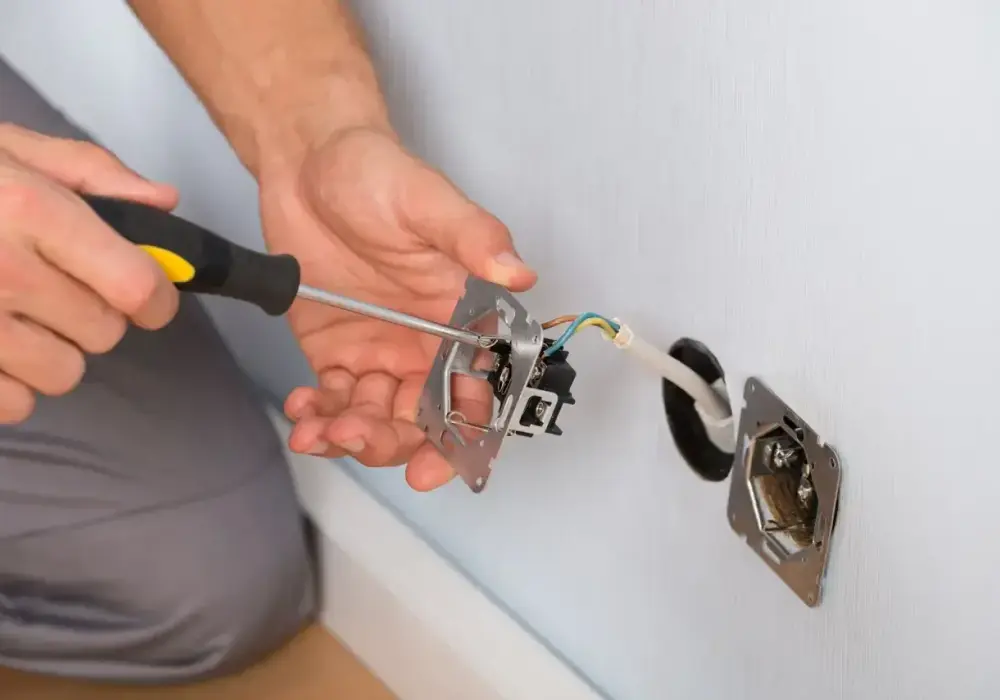

Mostkowanie gniazdka z bolcem pojawia się zwykle wtedy, gdy w ścianie są tylko dwa przewody, a ktoś chce szybko uzyskać ochronę w starym obwodzie. Problem w tym, że taki zabieg bywa poprawny tylko w określonym układzie sieci, a w innych staje się błędem, który daje jedynie pozór bezpieczeństwa. W tym tekście wyjaśniam, czym naprawdę jest to połączenie, kiedy ma sens, kiedy jest niebezpieczne oraz co sprawdzić, zanim uznasz instalację za gotową.
Najważniejsze rzeczy, które trzeba wiedzieć zanim cokolwiek ruszysz
- W starym układzie TN-C bolec łączy się z przewodem PEN, a nie z „dowolnym zerem”.
- W instalacjach TN-S, TN-C-S i TT takie połączenie w gnieździe jest błędem albo ryzykowną prowizorką.
- Największym zagrożeniem jest przerwa przewodu PEN, bo wtedy obudowy urządzeń mogą znaleźć się pod napięciem.
- Sama obecność bolca nie oznacza jeszcze ochrony przeciwporażeniowej, jeśli instalacja jest źle rozpoznana lub zużyta.
- W Polsce okresowa kontrola instalacji elektrycznej jest obowiązkowa co najmniej raz na 5 lat, a w praktyce stare obwody warto sprawdzać częściej po remoncie.
- Jeśli planujesz modernizację pod nowy sprzęt, fotowoltaikę, pompę ciepła albo ładowarkę EV, lepiej myśleć o rozdzieleniu ochrony, a nie o łacie w gnieździe.
Na czym polega połączenie bolca z przewodem ochronno-neutralnym
W praktyce nie chodzi o „magiczne” dodanie uziemienia, tylko o połączenie styku ochronnego z przewodem PEN w starej instalacji dwużyłowej. To właśnie ten wariant najczęściej kryje się pod potocznym określeniem „mostkowanie” albo starszym terminem „zerowanie”. Ja wolę mówić precyzyjnie, bo tu język ma znaczenie: w układzie TN-C jeden przewód pełni jednocześnie funkcję ochronną i roboczą.
To rozróżnienie jest kluczowe. W nowoczesnej instalacji PE i N są rozdzielone, więc bolec nie jest miejscem na przypadkową zworę, tylko elementem osobnego toru ochronnego. Jeśli ktoś traktuje gniazdo z bolcem jak zwykłe gniazdo „z dodatkowym drucikiem”, bardzo łatwo myli stare rozwiązanie ochronne z niebezpieczną improwizacją.
Ja patrzę na ten temat tak: samo „dodanie bolca” niczego jeszcze nie gwarantuje. O skuteczności decyduje cały układ sieci, stan przewodów, zacisków i zabezpieczeń, a nie sam wygląd gniazdka. Dlatego ta historia zaczyna się od rozpoznania instalacji, a nie od śrubokręta.
W jakich instalacjach to ma sens, a kiedy jest błędem
Najprostsza odpowiedź brzmi: to zależy od układu zasilania. Nie da się uczciwie ocenić gniazda tylko po tym, że w puszce widać dwa przewody. W starszych mieszkaniach bywa TN-C, ale zdarzają się też instalacje po części modernizowane, mieszane albo źle opisane, więc zgadywanie kończy się błędem.
| Układ instalacji | Co oznacza w praktyce | Ocena połączenia bolca |
|---|---|---|
| TN-C | Jeden wspólny przewód PEN pełni funkcję ochronną i roboczą | Bywa stosowane jako stary kompromis ochronny, ale tylko po potwierdzeniu układu i stanie przewodów |
| TN-C-S | PEN jest rozdzielony, a dalej biegną osobno PE i N | W gnieździe nie robi się już mostka z neutralnym |
| TN-S | Ochrona i przewód roboczy są rozdzielone od początku | Mostkowanie jest błędem |
| TT | Ochrona opiera się na lokalnym uziemieniu i poprawnie dobranych zabezpieczeniach | Połączenie bolca z neutralnym jest niebezpieczne i niezgodne z ideą układu |
Największy błąd, jaki widzę w praktyce, to założenie, że skoro „tak było od lat”, to nadal będzie dobrze. W rzeczywistości w jednym mieszkaniu mogą działać obwody stare i nowe, a wtedy gniazdo z bolcem wpięte w zły sposób staje się punktem problemów, nie ochrony. Dlatego zanim ktoś uzna mostek za rozwiązanie, powinien wiedzieć, z jakim układem ma do czynienia.
To dobry moment, żeby przejść od teorii do ryzyka, bo właśnie tam najczęściej ujawniają się skutki takiego skrótu myślowego.
Dlaczego różnicówka nie naprawia starego układu
Wyłącznik różnicowoprądowy, czyli popularna różnicówka, ma jedno zadanie: odłączyć zasilanie, gdy prąd „ucieka” inną drogą niż powinien. To bardzo ważny element ochrony, ale nie zastępuje przewodu ochronnego ani nie naprawia złego połączenia w gnieździe. Innymi słowy, RCD jest dodatkiem do poprawnej instalacji, a nie magicznym plasterkiem na błędy w okablowaniu.
W starym TN-C problemem jest wspólny przewód PEN. Jeśli ten przewód straci ciągłość, sytuacja robi się poważna bardzo szybko, bo na bolcu lub obudowie urządzenia może pojawić się niebezpieczne napięcie. Sama różnicówka nie usuwa tego ryzyka, jeśli cały układ jest nieprawidłowo zaprojektowany albo przypadkowo zmieszany z nowymi obwodami.
Ja zawsze powtarzam, że ochrona przeciwporażeniowa działa tylko jako system. To nie jest suma drobnych usprawnień, które można dokładać bez sprawdzenia ich wzajemnej zgodności. Jeśli w domu planujesz większą modernizację, np. pod fotowoltaikę, pompę ciepła albo ładowarkę do auta, poprawny podział przewodów i sensownie dobrane zabezpieczenia mają większe znaczenie niż kosmetyczna wymiana osprzętu.
W praktyce różnicówka bywa świetnym elementem nowej instalacji, ale w starym układzie bez sprawdzenia całości może tylko sprawiać wrażenie, że problem został rozwiązany. Nie został. Został tylko lepiej przykryty.
Jakie zagrożenia są realne w codziennym użytkowaniu
Przy takich instalacjach najbardziej niebezpieczne jest to, że wiele lat wszystko działa „normalnie”, aż do dnia awarii. Właśnie wtedy wychodzą na jaw słabe połączenia, przerwy w przewodach i błędy zrobione przy poprzednim remoncie. To nie są teoretyczne scenariusze z podręcznika, tylko typowe problemy starych obwodów.
- Przerwanie przewodu PEN - wtedy styk ochronny przestaje być ochronny, a obudowy urządzeń mogą znaleźć się pod napięciem.
- Luźny zacisk - powoduje grzanie, iskrzenie i okresowe zaniki zasilania, które łatwo zbagatelizować.
- Mieszanie starych i nowych gniazd - część punktów wygląda „bezpiecznie”, ale w praktyce nie tworzy spójnego systemu ochrony.
- Maskowanie problemu nowym osprzętem - nowe gniazdko nie naprawi zużytych przewodów, spękanej izolacji ani wypalonych styków.
- Fałszywe poczucie bezpieczeństwa - to najgorszy wariant, bo użytkownik przestaje uważać na realne ograniczenia instalacji.
Według GUNB okresowa kontrola instalacji elektrycznej co najmniej raz na 5 lat obejmuje między innymi stan połączeń, osprzętu, zabezpieczeń, izolacji i uziemień. To dobrze pokazuje, że problem nie sprowadza się do jednego gniazda, tylko do całego układu. W starej instalacji właśnie takie szczegóły decydują, czy bolec coś daje, czy tylko wygląda „profesjonalnie”.
Skoro zagrożenia są już jasne, pozostaje najważniejsze pytanie: jak sprawdzić, co naprawdę masz w mieszkaniu, bez opierania się na domysłach.
Jak sprawdzić instalację bez zgadywania
Ja nigdy nie oceniam takiej sytuacji po samym kolorze żył. W starszych mieszkaniach przewody mogły być wielokrotnie przerabiane, a barwy izolacji nie zawsze odpowiadają dzisiejszym standardom. Zdarza się też, że ktoś po remoncie zostawił część starego obwodu, część nowego i potem trudno już odtworzyć, co jest czym.
W praktyce sensowna ocena zaczyna się od sprawdzenia całego obwodu, a nie jednego punktu. Elektryk powinien ustalić układ sieci, zbadać ciągłość przewodu ochronnego lub PEN, ocenić stan zacisków i wykonać odpowiednie pomiary. Bez tego nie ma podstaw, żeby twierdzić, że mostek w gnieździe jest poprawny albo że w ogóle jest potrzebny.
- sprawdza się układ zasilania w rozdzielnicy i sposób prowadzenia przewodów;
- mierzy się ciągłość toru ochronnego lub PEN;
- ocenia się impedancję pętli zwarcia, czyli to, czy zabezpieczenie zadziała przy uszkodzeniu;
- kontroluje się stan izolacji i połączeń śrubowych;
- weryfikuje się, czy zastosowane zabezpieczenia pasują do danego układu.
To właśnie dlatego stary obwód nie powinien być traktowany jako pole do eksperymentów. Jeśli pomiary pokazują, że instalacja jest zużyta, lepiej od razu myśleć o modernizacji niż dokładać kolejne półśrodki. Takie podejście zwykle oszczędza i pieniądze, i nerwy.
Co wybrać zamiast prowizorki i ile to zwykle kosztuje
Jeśli celem jest bezpieczeństwo, to najrozsądniej patrzeć na rozwiązania w kolejności od najmniej do najbardziej trwałych. Czasem wystarczy porządna diagnostyka i wymiana jednego punktu, ale przy starszych mieszkaniach często szybciej wychodzi, że problem jest szerszy. Wtedy „tanie” rozwiązanie staje się tylko odłożonym kosztem.
| Rozwiązanie | Kiedy ma sens | Orientacyjny koszt | Mój komentarz |
|---|---|---|---|
| Wymiana samego gniazda | Gdy osprzęt jest zużyty, ale instalacja nadal jest poprawna | Około 60-120 zł za prostą wymianę | To poprawia wygodę, ale nie rozwiązuje problemu starego układu |
| Wymiana gniazda z kontrolą połączeń | Gdy chcesz sprawdzić stan przewodów i zacisków | Około 100-150 zł | Dobry kompromis przy jednym punkcie lub małym remoncie |
| Lokalna modernizacja obwodu | Gdy problem dotyczy kilku gniazd albo jednego pomieszczenia | Najczęściej od kilkuset do kilku tysięcy złotych | Tu zaczyna się realna poprawa bezpieczeństwa, a nie kosmetyka |
| Wymiana instalacji lub wydzielenie PE | Przy większym remoncie, kuchni, łazience, sprzęcie dużej mocy albo planach typu PV i pompa ciepła | Robocizna często około 100 zł/m² plus koszt punktów i materiałów | Najdroższe, ale zwykle najbardziej racjonalne długofalowo |
W 2026 roku typowe stawki za samą wymianę gniazda mieszczą się zwykle w granicach kilkudziesięciu do około stu kilkudziesięciu złotych, a przeniesienie punktu elektrycznego potrafi kosztować już 150-280 zł netto, zależnie od warunków. Przy większym remoncie robocizna liczona w przeliczeniu na metr kwadratowy szybko robi z tego budżet liczony w tysiącach. To właśnie dlatego łatanie jednego gniazda ma sens tylko wtedy, gdy cała instalacja jeszcze broni się technicznie.
Jeśli w domu ma dojść nowy osprzęt, bardziej wymagające urządzenia albo instalacja ma obsłużyć energochłonne rozwiązania, takie jak ładowarka samochodu czy większy zestaw z fotowoltaiką, ja myślę przede wszystkim o układzie przewodów, a dopiero potem o samych gniazdach. To zwykle daje lepszy efekt niż dokładanie kolejnej prowizorki.
Stara instalacja nie wybacza skrótów
Najkrótsza uczciwa odpowiedź jest taka: połączenie bolca z przewodem ochronnym ma sens tylko wtedy, gdy wynika z właściwie rozpoznanego, starego układu TN-C i zostało wykonane jako część spójnej ochrony. W pozostałych przypadkach nie poprawia bezpieczeństwa, tylko daje jego imitację. To dlatego tak mocno rozróżniam zerowanie od zwykłego „mostkowania” na oko.
Jeśli nie masz pewności, z jakim układem pracujesz, nie opieraj decyzji na kolorze przewodu ani na tym, że „u sąsiada działa od lat”. Najrozsądniej jest zamówić pomiary i ocenę całego obwodu, a przy większym remoncie od razu zaplanować modernizację na przyszłość. To szczególnie ważne w domach, w których mają działać nowe urządzenia, elektronika mocy albo systemy związane z energią odnawialną.
Ja traktuję taki temat bez sentymentów: jeśli instalacja ma chronić, musi być do tego naprawdę przygotowana. Wszystko poniżej tego poziomu to kompromis, a kompromis w elektryce powinien być świadomy, sprawdzony i możliwie krótki w czasie.
