To praktyczny przewodnik po tym, czym jest zabezpieczenie różnicowoprądowe, jak działa w instalacji elektrycznej i kiedy naprawdę robi różnicę dla bezpieczeństwa domowników, sprzętu oraz samej rozdzielnicy. Rozbieram temat na czynniki pierwsze: od zasady działania, przez dobór czułości i typu, aż po błędy montażowe, które powodują niepotrzebne wyłączenia. Dodałem też spojrzenie pod kątem fotowoltaiki i ładowania auta, bo właśnie tam dobór bywa najbardziej wrażliwy.
Najważniejsze rzeczy, które warto wiedzieć o różnicówce
- Różnicówka wykrywa upływ prądu do ziemi, a nie przeciążenie czy zwarcie.
- 30 mA to najczęstsza czułość do ochrony ludzi w obwodach końcowych.
- 300 mA częściej stosuje się jako zabezpieczenie przeciwpożarowe lub selektywne w górze instalacji.
- Typ A sprawdza się w większości nowoczesnych instalacji domowych, a typ B jest ważny tam, gdzie pojawia się składowa DC, na przykład przy PV i EV.
- Przycisk TEST nie jest ozdobą - regularne sprawdzanie działania to podstawowa konserwacja.
Jak działa różnicówka i dlaczego reaguje na upływ do ziemi
W środku urządzenia nie ma żadnej magii, tylko bardzo prosta logika pomiaru. Przewody fazowy i neutralny przechodzą przez układ porównujący sumę prądów; jeśli instalacja jest zdrowa, to prąd wypływający wraca tą samą drogą. Gdy część energii ucieka do obudowy, wilgoci, gruntu albo przez człowieka, pojawia się różnica i aparat odłącza zasilanie.
To właśnie dlatego różnicówka chroni przed uszkodzeniem doziemnym i skutkami porażenia, ale nie zastępuje bezpiecznika ani wyłącznika nadprądowego. Ona nie jest od przeciążenia, nie jest od zwarcia i nie ma udawać pełnej ochrony całej instalacji. W praktyce działa jako dodatkowa warstwa bezpieczeństwa, a w układzie TT bywa wręcz jednym z kluczowych elementów skutecznego odłączenia zasilania przy awarii izolacji.
Ja zwykle tłumaczę to tak: jeśli prąd „zniknął” z obwodu, bo znalazł sobie inną drogę niż ta przewidziana, urządzenie to widzi. Dlatego reaguje szybko, często szybciej niż człowiek zdąży wyłączyć zasilanie ręcznie. Następny krok to już dobór właściwej czułości i typu, bo właśnie tam zaczynają się decyzje, które wpływają na realną użyteczność zabezpieczenia.
Jak dobrać czułość i typ do konkretnego obwodu
Ja przy doborze zaczynam od pytania, czy aparat ma przede wszystkim chronić ludzi, czy ma też ograniczać ryzyko pożaru i selektywnie odcinać zasilanie większej części instalacji. Sama nazwa „różnicówka” niczego jeszcze nie mówi - liczy się czułość oraz typ wykrywanego prądu. To dwa parametry, które decydują o tym, czy urządzenie będzie działało stabilnie, czy zacznie wybijać bez wyraźnej przyczyny.
Jak czytać czułość
| Wartość | Co oznacza w praktyce | Gdzie ma sens |
|---|---|---|
| 30 mA | Najczęstsza czułość do dodatkowej ochrony osób. | Obwody gniazd, łazienki, kuchnie, pralnie, gniazda zewnętrzne, garaż. |
| 100 mA | Większa odporność na naturalne upływy, ale mniejsza wrażliwość niż 30 mA. | Rozwiązania specjalne, gdy projekt wymaga kompromisu między selektywnością a czułością. |
| 300 mA | Często stosowana jako ochrona przeciwpożarowa i aparat nadrzędny z opóźnieniem zadziałania. | Wyżej w instalacji, tam gdzie ważna jest selektywność i ograniczenie ryzyka przegrzewania izolacji. |
| 500 mA | Rzadziej stosowana w budynkach mieszkalnych, częściej w projektach specjalnych. | Duże instalacje lub obiekty, w których projektant świadomie dopuszcza większy poziom upływu. |
W praktyce 30 mA to najbezpieczniejszy punkt wyjścia dla obwodów końcowych. Gdy ktoś próbuje zastąpić nim wszystko, zaczynają się problemy z selektywnością i niepotrzebnymi wyłączeniami. Z drugiej strony zbyt „twarde” podejście, czyli wrzucenie zbyt wysokiej czułości wszędzie, daje pozorne poczucie bezpieczeństwa. Dlatego samą czułość zawsze łączę z oceną rodzaju odbiorników.
Przeczytaj również: Jak podłączyć gniazdko? Poradnik krok po kroku (L, N, PE)
Jak czytać typ aparatu
Tu najważniejsza jest charakterystyka prądu, jaki urządzenie potrafi rozpoznać. Jak podaje Hager, typ A wykrywa prądy przemienne 50 Hz oraz pulsujące składowe DC do 6 mA. To właśnie dlatego w nowoczesnych domach jest dziś najczęściej rozsądnym wyborem: zasilacze, LED-y, elektronika użytkowa, pralki, zmywarki czy płyty grzewcze coraz rzadziej tworzą „czysto rezystancyjne” obciążenie.
- Typ AC - reaguje na sinusoidalny prąd przemienny. W nowych instalacjach traktuję go raczej jako wyjątek niż domyślny wybór, bo nie lubi się z elektroniką i zasilaczami impulsowymi.
- Typ A - dobry wybór do większości mieszkań i domów. Dobrze znosi współczesne odbiorniki i zwykle zapewnia sensowny kompromis między bezpieczeństwem a odpornością na zbędne zadziałania.
- Typ F - przydaje się przy urządzeniach z jednofazowymi przekształtnikami i napędami. Ma lepszą odporność na zakłócenia i bywa korzystny przy pompach ciepła, klimatyzacji czy niektórych urządzeniach z silnikami sterowanymi elektronicznie.
- Typ B - wykrywa także gładką składową DC i wyższe częstotliwości. ABB zwraca uwagę, że taki typ jest przeznaczony m.in. do ładowarek EV i instalacji fotowoltaicznych, gdzie ten rodzaj prądu upływu może się pojawić.
Jeśli projektuję nową rozdzielnicę, nie wybieram typu AC z rozpędu. Najpierw sprawdzam odbiorniki, a dopiero potem decyduję, czy wystarczy A, czy trzeba iść w F albo B. W wielu przypadkach wygodniejszy bywa też RCBO, czyli wyłącznik różnicowoprądowy z członem nadprądowym - jeden aparat chroni wtedy i przed upływem, i przed przeciążeniem na konkretnym obwodzie.
To prowadzi do kolejnego pytania: gdzie taka ochrona ma największy sens i gdzie jej dobór trzeba dopasować wyjątkowo starannie.
Gdzie ta ochrona jest najbardziej potrzebna w domu, PV i EV
Najwięcej pożytku różnicówka daje tam, gdzie łączą się wilgoć, metalowe obudowy i intensywna eksploatacja. Właśnie dlatego szczególnie uważnie patrzę na łazienki, kuchnie, pralnie, obwody zewnętrzne oraz garaże. W takich miejscach nawet drobne uszkodzenie izolacji szybciej tworzy realne zagrożenie niż w suchym, mało obciążonym obwodzie oświetleniowym.
- Łazienka i pralnia - wilgoć i urządzenia grzejne zwiększają ryzyko prądu upływu, więc 30 mA ma tu bardzo praktyczne uzasadnienie.
- Kuchnia - płyty, zmywarki, piekarniki i drobna elektronika potrafią generować sumę upływów, która przy źle zaprojektowanej rozdzielnicy kończy się losowym wybijaniem.
- Gniazda zewnętrzne, ogród, garaż - tu liczą się warunki atmosferyczne, uszkodzenia mechaniczne i odbiorniki przenośne, czyli dokładnie to, co najczęściej testuje odporność instalacji.
- Fotowoltaika - falowniki i układy z przekształtnikami mogą generować składową DC, dlatego dobór nie powinien opierać się na domysłach. W praktyce sprawdza się dokumentacja konkretnego falownika i zalecenia producenta.
- Ładowanie samochodu elektrycznego - tu wchodzą do gry prądy o nietypowym przebiegu. Jeśli stacja ma wbudowaną detekcję 6 mA DC, czasem wystarcza typ A 30 mA; bez takiej funkcji zwykle trzeba przewidzieć rozwiązanie zgodne z instrukcją urządzenia i charakterem instalacji.
- Pompy ciepła i klimatyzacja - sprężarki sterowane elektroniką często pracują lepiej z typem F niż z prostym AC, bo mniej chętnie powodują zbędne wyłączenia.
W praktyce układ z PV albo stacją ładowania to moment, w którym trzeba wyjść poza „domowy standard” i myśleć o prądzie upływu tak samo serio jak o mocy i przekrojach przewodów. To właśnie dlatego w nowoczesnych instalacjach dobór różnicówki jest bardziej decyzją projektową niż zakupem z katalogu.
Jakie błędy wywołują zbędne zadziałania
W praktyce najwięcej problemów widzę nie w samym aparacie, tylko w sposobie, w jaki ktoś zbudował rozdzielnicę. Różnicówka zaczyna wybijać „bez powodu” zwykle dlatego, że instalacja ma zbyt dużo odbiorników pod jednym torsem, neutralne przewody są źle rozdzielone albo wybrano typ niepasujący do charakteru obciążenia.
- Wspólny przewód neutralny dla kilku RCD - to klasyczny błąd. Gdy neutralne obwody się mieszają, urządzenie widzi różnicę tam, gdzie użytkownik jej nie rozumie.
- Zbyt dużo obwodów pod jednym aparatem - rośnie wtedy suma naturalnych upływów z elektroniki, filtrów i zasilaczy, a to prowadzi do niepotrzebnych zadziałań.
- Typ AC w obwodach z elektroniką - przy nowoczesnych urządzeniach to częsta przyczyna fałszywych alarmów i słabszej odporności na rzeczywisty przebieg prądu upływu.
- Brak selektywności - jeśli wszystko wyłącza się naraz, trudno lokalizować problem. Często lepiej rozdzielić instalację na kilka obwodów i zastosować aparat nadrzędny z opóźnieniem.
- Ignorowanie uszkodzeń izolacji - jeśli różnicówka wybija po deszczu, po myciu garażu albo po podłączeniu konkretnego urządzenia, to zwykle nie jest kaprys aparatu, tylko realny sygnał ostrzegawczy.
- Mylenie ochrony różnicowej z nadprądową - różnicówka nie zastąpi zabezpieczenia przed przeciążeniem i zwarciem, a bez właściwego doboru obu elementów instalacja nadal pozostaje niepełna.
Jeśli aparat wyłącza się regularnie, nie zaczynam od jego wymiany. Najpierw szukałbym przyczyny w obwodzie: pomiary rezystancji izolacji, sprawdzenie prądów upływu, weryfikacja neutralnych przewodów i kontrola konkretnego odbiornika. To zwykle oszczędza czas i pieniądze, a przede wszystkim pozwala nie przykrywać problemu kosmetyką.
Jak testować i utrzymywać ją w dobrej formie
Wyłącznik różnicowoprądowy ma sens tylko wtedy, gdy faktycznie działa. Dlatego regularny test to nie formalność, lecz normalna część eksploatacji. W praktyce naciskam przycisk TEST co miesiąc i po każdej większej ingerencji w instalację, bo to najprostszy sposób, żeby sprawdzić mechanikę zadziałania bez specjalistycznej aparatury.
- Upewnij się, że obwód jest załączony.
- Naciśnij przycisk TEST.
- Urządzenie powinno natychmiast odłączyć zasilanie.
- Po teście ponownie załącz aparat i sprawdź, czy wszystko wróciło do normalnej pracy.
- Jeśli TEST nie wyzwala urządzenia, wezwij elektryka i nie uznawaj tego za drobiazg.
Dobrym nawykiem jest też sprawdzanie instalacji po zalaniu, dłuższej przerwie w eksploatacji, remoncie łazienki albo dołożeniu nowych odbiorników. Wtedy problemy z izolacją, wilgocią czy błędnym podłączeniem wychodzą najszybciej. Sam test przyciskiem nie zastępuje pełnych pomiarów, ale w codziennej eksploatacji bardzo dobrze pokazuje, czy mechanizm zadziałania nie zablokował się po latach.

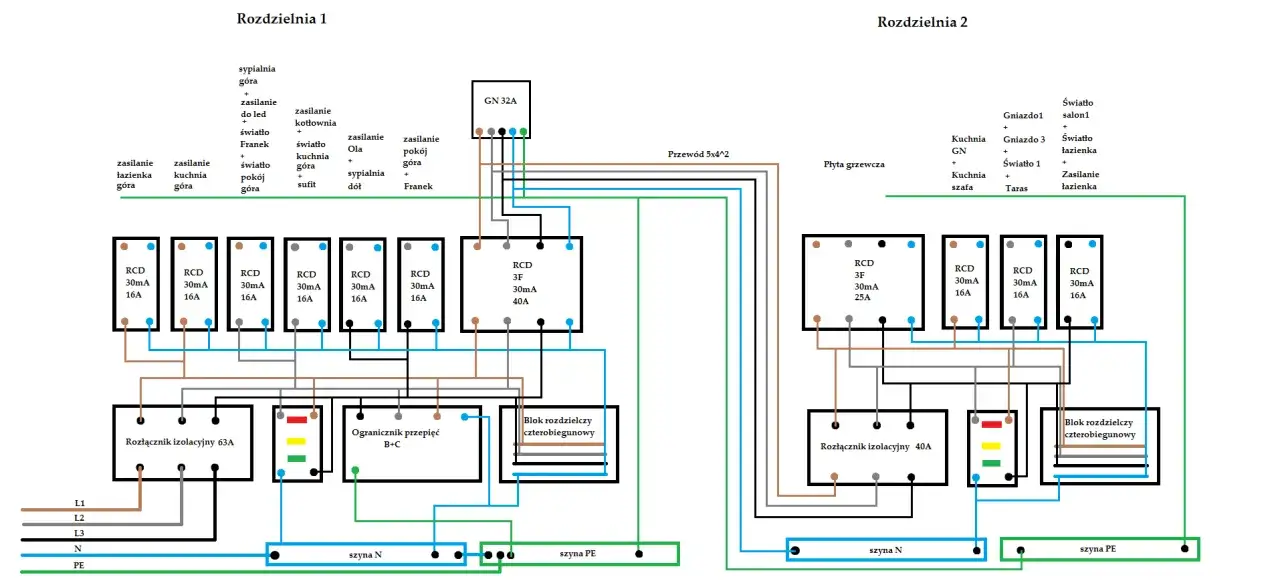

Co zaplanować od razu przy modernizacji rozdzielnicy
Jeżeli modernizuję instalację albo planuję nową, nie zaczynam od pytania „ile różnicówek dać”, tylko od pytania „jak podzielić obwody, żeby zadziałały logicznie i bez nerwowych wyłączeń”. To podejście zwykle daje lepszy efekt niż dokładanie jednego dużego aparatu na cały dom.
- Oddziel obwody mokre, zewnętrzne i techniczne - łazienka, ogród, garaż, fotowoltaika i ładowarka EV nie powinny wisieć na jednym wspólnym torze.
- Dobierz typ do odbiorników - A do większości domu, F tam, gdzie jest elektronika z napędami, B przy PV i EV, jeśli tego wymaga dokumentacja urządzenia.
- Zadbaj o selektywność - aparat nadrzędny z opóźnieniem i mniejsze zabezpieczenia niżej pozwalają ograniczyć zasięg awarii.
- Nie pomijaj połączeń wyrównawczych i uziemienia - bez nich nawet dobry aparat różnicowoprądowy nie pokaże pełni możliwości.
- Uwzględnij ochronę przepięciową - w instalacjach z PV i elektroniką to ważne uzupełnienie, które ogranicza ryzyko uszkodzeń i wtórnych problemów z upływami.
- Opisuj obwody w rozdzielnicy - przy pierwszej awarii oszczędza to mnóstwo czasu, a przy serwisie pozwala szybko odciąć właściwy fragment instalacji.
Jeśli mam wskazać jedną praktyczną regułę, to tę: dobrze dobrana różnicówka działa cicho, a źle dobrana daje serię niepotrzebnych wyłączeń. W instalacji domowej, zwłaszcza z fotowoltaiką i ładowarką EV, największą różnicę robi nie jeden „mocny” aparat, tylko sensowny podział obwodów i typ dopasowany do realnych odbiorników.
