Poprawny montaż gniazdka to jedna z tych prac, które wyglądają prosto, ale w praktyce decydują o bezpieczeństwie całego obwodu. Poniżej pokazuję, jak podłączyć gniazdko, jak rozpoznać typ instalacji, jakie narzędzia przygotować, jak podpiąć przewody do zacisków i kiedy lepiej od razu zatrzymać się oraz wezwać elektryka. Trzymam się realiów polskich instalacji, bo to właśnie różnice między starym a nowym układem robią największą różnicę.
Najważniejsze rzeczy, które trzeba wiedzieć przed montażem
- Najpierw wyłącz zasilanie i sprawdź brak napięcia testerem, a nie tylko samym bezpiecznikiem.
- W nowej instalacji zwykle pracujesz z trzema żyłami: fazową, neutralną i ochronną PE.
- Przewód ochronny trafia do PE, neutralny do N, a fazowy do L.
- Luźny zacisk, uszkodzona izolacja albo pomyłka L/N to częstsze źródło problemów niż sam mechanizm gniazda.
- Jeśli w puszce widzisz stare aluminium, brak PE lub niejasne połączenia, montaż lepiej przerwać.
- Przy prostej wymianie praca zwykle zajmuje kilkanaście minut, ale stara instalacja potrafi wydłużyć wszystko wielokrotnie.
Jak rozpoznać instalację, zanim zaczniesz
Ja zawsze zaczynam od tego, co widać w puszce, bo to od razu mówi mi więcej niż sam wygląd gniazdka. W polskich mieszkaniach spotyka się zarówno nowoczesne obwody z przewodem ochronnym PE, jak i starsze instalacje dwużyłowe, w których nie da się po prostu przepiąć przewodów „na pamięć”.
| Sytuacja w puszce | Co to zwykle oznacza | Jak do tego podchodzę |
|---|---|---|
| 3 przewody: L, N, PE | Nowocześniejsza instalacja z ochroną przeciwporażeniową | Sprawdzam oznaczenia na mechanizmie i podłączam według zacisków |
| 2 przewody bez PE | Starszy obwód bez przewodu ochronnego | Nie traktuję tego jak zwykłej wymiany, tylko oceniam stan całej instalacji |
| Aluminium, krusząca się izolacja, nadpalenia | Instalacja do weryfikacji | Przerywam pracę i zlecam ocenę elektrykowi |
W praktyce nie ufam wyłącznie kolorom, bo w starszych instalacjach bywają nietypowe oznaczenia albo przewody po poprzednich przeróbkach. Gdy widzę trzy żyły i czytelne oznaczenia L, N oraz PE, sprawa jest zwykle prosta. Przy dwóch przewodach albo aluminium nie zakładam, że to tylko „starszy standard” - najpierw oceniam stan obwodu, a dopiero potem decyduję o dalszym kroku. W nowszych obwodach dodatkową warstwą ochrony bywa też wyłącznik różnicowoprądowy 30 mA, który szybko odcina zasilanie przy upływie prądu. Kiedy już wiem, z czym mam do czynienia, mogę spokojnie przygotować narzędzia i sam osprzęt.
Co przygotować, żeby montaż był czysty i bezpieczny
W mojej praktyce największą różnicę robi nie ilość gadżetów, tylko porządek pracy. Minimum to izolowane śrubokręty, dobry tester napięcia, ściągacz izolacji, nowe gniazdo z ramką i coś do oświetlenia miejsca pracy, bo w rozdzielnicy i puszce łatwo o pomyłkę. Jeśli robię tylko wymianę na istniejącej puszce i przewody są w dobrym stanie, całość zwykle zamyka się w kilkunastu minutach; przy słabej instalacji czas rośnie błyskawicznie.
| Element | Po co jest potrzebny | Na co zwrócić uwagę |
|---|---|---|
| Dwubiegunowy tester napięcia lub multimetr | Do potwierdzenia, że obwód jest bez napięcia | To mój pierwszy wybór; zwykła neonówka to za mało, jeśli zależy mi na pewności |
| Śrubokręty izolowane | Do odkręcania i dokręcania zacisków | Izolacja ma realne znaczenie, nie jest tylko dodatkiem |
| Ściągacz izolacji | Do równego odsłonięcia żył | Zmniejsza ryzyko nacięcia przewodu |
| Nowe gniazdo z ramką | Do wymiany zużytego osprzętu | Sprawdź, czy mechanizm pasuje do puszki i typu instalacji |
| Latarka lub lampka robocza | Do pracy w słabo oświetlonej puszce | Bez światła łatwo pomylić zaciski lub źle ułożyć przewody |
Jeśli mam wybór między tanią neonówką a dwubiegunowym testerem, biorę tester. To nie jest przesada, tylko zdrowy nawyk. Sam zestaw narzędzi jeszcze niczego nie gwarantuje - najważniejsza jest kolejność pracy i to, czy obwód rzeczywiście jest odłączony. Skoro to jest jasne, przechodzę do samego montażu.
Podłączenie gniazdka krok po kroku
Pracuj tylko wtedy, gdy obwód jest odłączony i potwierdziłeś brak napięcia. Jeżeli tester pokazuje coś niejednoznacznego, nie brnę dalej.
- Wyłącz właściwy bezpiecznik w rozdzielnicy i zabezpiecz go przed przypadkowym włączeniem.
- Zdejmij ramkę i mechanizm starego gniazda, a przed odkręceniem połączeń zrób zdjęcie układu przewodów.
- Przygotuj końcówki żył. Zwykle wystarcza 8-10 mm odizolowanej części, bez postrzępionej miedzi i bez naciętej izolacji.

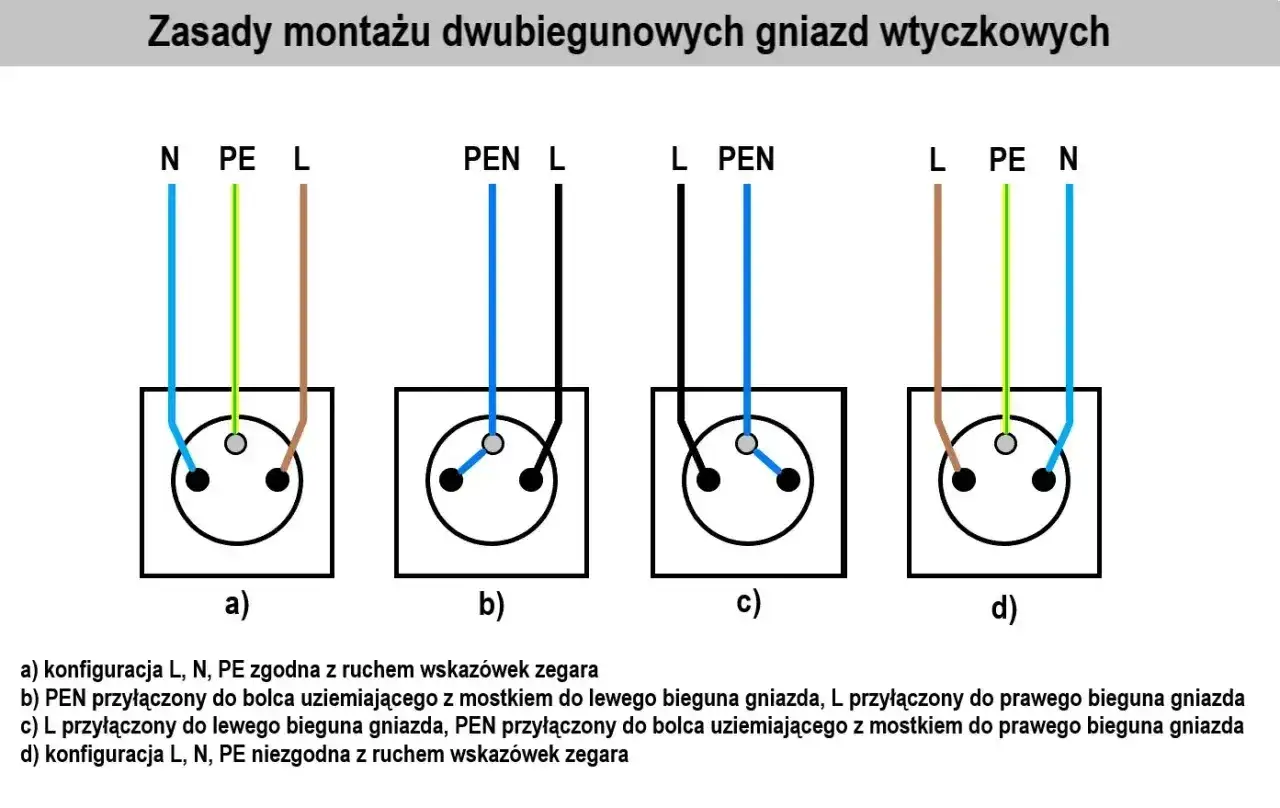

- Podłącz przewody do odpowiednich zacisków: ochronny do PE, neutralny do N, fazowy do L. W wielu gniazdach typu E, patrząc od frontu z bolcem u góry, L jest po lewej, N po prawej, ale i tak kieruję się oznaczeniami na mechanizmie.
- Dokręć zaciski zdecydowanie, ale bez brutalnego „dociągania na siłę”. Luźne połączenie grzeje się pod obciążeniem.
- Ułóż przewody w puszce tak, żeby nie były zgniecione, a potem zamocuj mechanizm i załóż ramkę.
- Włącz zasilanie i sprawdź gniazdo testerem albo prostą lampką.
Jeżeli instalacja ma trzy żyły, najpierw podłączam przewód ochronny, potem neutralny, a fazowy zostawiam na koniec. To zwyczajna ostrożność, która ogranicza ryzyko zwarcia podczas pracy. Gdy po włączeniu wszystko działa, nie kończę jeszcze tematu - przed zamknięciem puszki zawsze sprawdzam kilka rzeczy, które najłatwiej przeoczyć.
Najczęstsze błędy, które robią największą różnicę
Najwięcej problemów nie bierze się z samego gniazda, tylko z drobiazgów: źle zdjętej izolacji, słabo dokręconych zacisków albo zbyt dużej pewności siebie.
| Błąd | Co może się stać | Jak tego unikam |
|---|---|---|
| Praca pod napięciem | Porażenie prądem, uszkodzenie narzędzi, zwarcie | Zawsze sprawdzam brak napięcia przed dotknięciem przewodów |
| Pomylenie L i N | Nieprawidłowa praca instalacji i niepotrzebne ryzyko | Patrzę na oznaczenia zacisków, nie tylko na kolory |
| Brak podłączenia PE | Utrata ochrony przeciwporażeniowej | Nie montuję nowego gniazda „na skróty”, jeśli przewód ochronny powinien być obecny |
| Zbyt słabe dokręcenie przewodów | Grzanie połączeń, a w skrajnym przypadku pożar | Po montażu sprawdzam, czy żyła siedzi pewnie w zacisku |
| Uszkodzona izolacja przewodu | Zwarcie, iskrzenie, porażenie | Używam ściągacza izolacji zamiast odcinać izolację „na szybko” |
Najgroźniejszy błąd to praca pod napięciem, ale zaraz za nim stawiam luźne połączenia. Takie miejsce może działać przez kilka dni, a potem zaczyna się grzać, topić lub przerywać pod większym obciążeniem. Jeśli ktoś planuje podłączanie sprzętu, który pracuje długo i pobiera sporo mocy, ryzyko takiego błędu rośnie, bo słaby styk szybciej wychodzi na jaw. Po tej liście warto jasno powiedzieć, kiedy samodzielny montaż przestaje mieć sens.
Kiedy samodzielny montaż nie ma sensu
Nie wszystko, co wygląda jak zwykła wymiana, rzeczywiście nią jest. Ja przerywam pracę, gdy w puszce widzę stare przewody aluminiowe, nadpalenia, kruszącą się izolację albo układ, którego nie da się jednoznacznie odczytać. W takich sytuacjach „szybka podmiana” często kończy się większym remontem niż planowany.
- Brakuje przewodu ochronnego PE, a instalacja ma obsługiwać nowoczesne urządzenia.
- Przewody są aluminiowe, kruche lub mocno utlenione.
- Połączenia są przerabiane przez kilka osób i nie wiadomo, co do czego prowadzi.
- Po włączeniu zasilania wybija bezpiecznik albo wyłącznik różnicowoprądowy.
- Gniazdo ma trafić do strefy wilgotnej, garażu, na taras albo do innego wymagającego miejsca.
W domu z pompą ciepła, fotowoltaiką czy stanowiskiem pracy podłączonym przez wiele godzin jakość połączenia ma większe znaczenie, niż zwykle się zakłada. To nie jest miejsce na improwizację, bo awaria gniazda potrafi zatrzymać cały obwód, a czasem uszkodzić sprzęt. Kiedy instalacja budzi wątpliwości, lepsza jest jedna wizyta elektryka niż kilka godzin zgadywania. Jeśli obwód przeszedł ten test, zostaje ostatni etap: kontrola po montażu.
Co sprawdzić po montażu, zanim uznam pracę za zakończoną
Po złożeniu gniazda nie kończę na samym „włącza się”. Sprawdzam jeszcze, czy mechanizm siedzi równo w puszce, przewody nie są przycięte ramką, a zaciski nie mają luzu po delikatnym poruszeniu przewodami.
- Włącz zasilanie i sprawdź napięcie testerem na zaciskach gniazda.
- Podłącz najpierw proste urządzenie, np. lampkę, zamiast od razu kosztownego sprzętu.
- Po kilkunastu minutach pracy dotknij ramki i okolicy gniazda - nie powinno być wyczuwalnego nagrzewania.
- Jeśli zadziała zabezpieczenie, nie resetuj go wielokrotnie bez znalezienia przyczyny.
- Zapisz sobie, jaki typ przewodów był w puszce i co zostało podłączone - to oszczędza czas przy kolejnych pracach.
Poprawnie wykonane podłączenie to w praktyce połączenie trzech rzeczy: odłączonego zasilania, czytelnych oznaczeń zacisków i solidnie dokręconych przewodów. Jeśli te warunki są spełnione, gniazdko będzie działało przewidywalnie i bez zbędnego ryzyka. Jeśli nie są spełnione, nie próbuję tego „ratować na oko” - elektrykę lepiej poprawia się od razu niż po pierwszym zwarciu.
