W standardowym polskim gnieździe 230 V z bolcem ochronnym u góry faza L zwykle jest po lewej stronie, a neutralny N po prawej. To praktyczna zasada montażowa, ale nie skrót myślowy, który zastępuje pomiar: w starych instalacjach i przy nietypowym osprzęcie liczy się rzeczywiste podłączenie, a nie sam wygląd gniazda. Poniżej wyjaśniam, co jest przyjęte w Polsce, jak to sprawdzić i kiedy układ przewodów ma znaczenie dla bezpieczeństwa oraz działania urządzeń.
Najkrótsza odpowiedź brzmi lewa strona, ale z ważnym zastrzeżeniem
- W typowym gnieździe z bolcem u góry faza jest po lewej, a neutralny po prawej.
- To jest przede wszystkim praktyka instalatorska, a nie cecha, na której można polegać bez sprawdzenia.
- Najpewniejszą weryfikację daje miernik dwubiegunowy, nie sam próbnik neonowy.
- W nowych instalacjach trzeba trzymać jeden układ w całym obwodzie, bo ułatwia to serwis i diagnostykę.
- Przy urządzeniach z jednobiegunowym wyłącznikiem, UPS-ie, agregacie albo instalacji PV kolejność L i N ma większe znaczenie niż przy zwykłej ładowarce.
Z której strony faza w gniazdku i co obowiązuje w Polsce
Jeżeli patrzę na standardowe gniazdo od frontu, z bolcem ochronnym u góry, to w Polsce przyjmuje się układ: faza po lewej, neutralny po prawej. To właśnie taki rozkład najczęściej spotyka się w poprawnie wykonanych, jednofazowych instalacjach domowych. Dla użytkownika brzmi to prosto, ale dla elektryka to przede wszystkim punkt odniesienia przy montażu, pomiarach i odbiorze obwodu.
Ważne jest jednak drugie zdanie, które często ginie w skrócie: nie każda instalacja musi dziś wyglądać idealnie „książkowo”. W starych mieszkaniach, po amatorskich przeróbkach albo przy osprzęcie zamontowanym bez konsekwencji spotyka się układy odwrócone. Dlatego sama odpowiedź „lewa strona” jest dobra tylko wtedy, gdy mówimy o standardowym, poprawnie wykonanym gnieździe, a nie o dowolnym punkcie w ścianie.
Z mojego punktu widzenia to właśnie tu zaczyna się najczęstsze nieporozumienie: ludzie chcą jednej, absolutnej reguły, a instalacja elektryczna jest układem, który trzeba potwierdzić pomiarem. Z tego przechodzę do pytania, skąd w ogóle wzięła się zasada lewej strony i czemu wciąż jest tak powszechna.
Skąd wzięła się zasada lewej strony
Układ lewa faza, prawa neutralny utrwalił się jako wygodna konwencja dla gniazd z bolcem ochronnym u góry. Dzięki temu serwisant, elektryk i użytkownik widzą ten sam układ w większości mieszkań, domów i lokali użytkowych. To nie jest przypadek estetyczny, tylko praktyczny sposób na ujednolicenie instalacji i ograniczenie pomyłek przy naprawach.
Ta zasada ma sens zwłaszcza wtedy, gdy w budynku działa więcej niż jeden obwód albo kiedy instalacja jest rozbudowana o automatykę, zasilanie awaryjne czy fotowoltaikę. W takich układach spójność oznaczeń L, N i PE skraca czas diagnostyki. Gdy ktoś po latach wraca do rozdzielnicy, wie od razu, czego się spodziewać, zamiast zgadywać na podstawie koloru samego gniazda.
Nie traktuję jednak tej konwencji jak świętego dogmatu. Sama strona gniazda nie zastąpi oznaczeń, pomiaru ani poprawnie wykonanej ochrony przeciwporażeniowej. Dlatego następny krok zawsze jest ten sam: trzeba sprawdzić, czy gniazdo jest podłączone tak, jak powinno.
Jak sprawdzić, czy gniazdo jest podłączone poprawnie
Ja zaczynam od odłączenia obwodu w rozdzielnicy i potwierdzenia braku napięcia miernikiem dwubiegunowym, czyli wskaźnikiem, który sprawdza obecność napięcia na obu żyłach jednocześnie. Sam próbnik neonowy bywa pomocny, ale nie daje mi pełnego obrazu sytuacji. Pokazuje sygnał, lecz nie potwierdza, czy połączenie jest trwałe, poprawne i zgodne z układem całego obwodu.

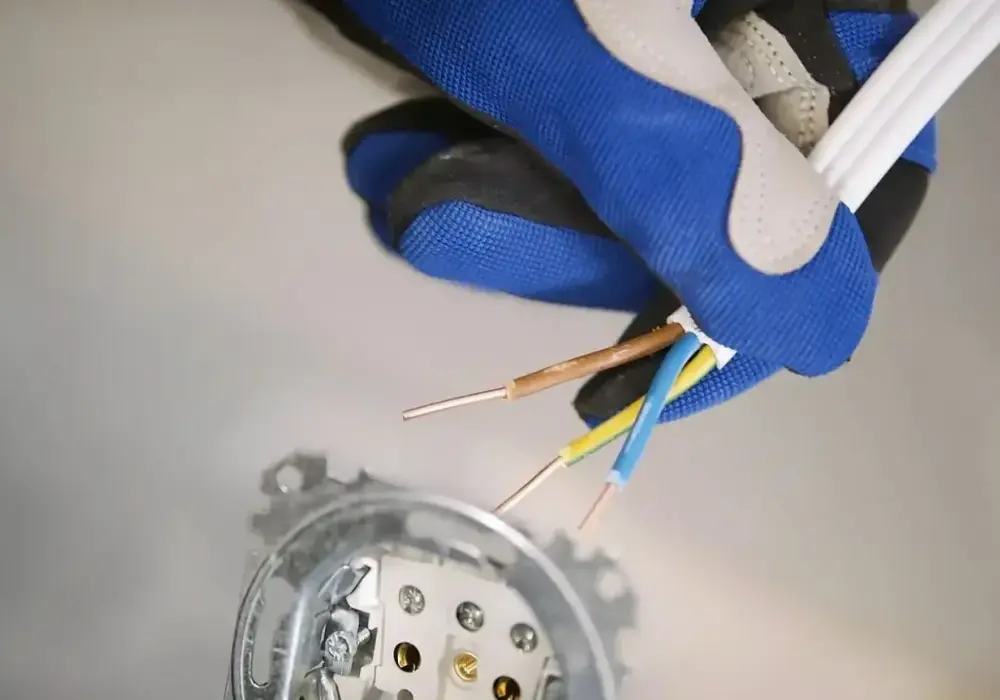

| Przewód | Typowy kolor | Rola | Co warto zapamiętać |
|---|---|---|---|
| L | Brązowy, czarny lub szary | Przewód fazowy | To on powinien trafić na właściwy styk zgodnie z przyjętym układem gniazda. |
| N | Niebieski | Przewód neutralny | W poprawnym układzie to strona przeciwna do fazy. |
| PE | Żółto-zielony | Przewód ochronny | To nie jest przewód roboczy, tylko element ochrony przeciwporażeniowej. |
- Wyłącz zasilanie obwodu w rozdzielnicy.
- Sprawdź brak napięcia miernikiem, a nie samym wzrokiem.
- Otwórz osprzęt tylko wtedy, gdy wiesz, co robisz i masz podstawowe kwalifikacje.
- Porównaj oznaczenia L, N i PE z rzeczywistym podłączeniem.
- Po złożeniu wykonaj test działania i kontrolny pomiar.
Jeśli nie masz doświadczenia, zatrzymaj się na etapie identyfikacji i wezwij elektryka. W instalacji 230 V drobna pomyłka nie jest drobiazgiem, tylko potencjalnym problemem bezpieczeństwa. A kiedy już wiesz, jak sprawdzać gniazdo, warto zrozumieć, kiedy sam kierunek fazy rzeczywiście ma znaczenie, a kiedy jest po prostu dobrą praktyką.
Kiedy układ L i N ma realne znaczenie
Nie każde urządzenie reaguje tak samo na odwrócenie przewodów. Wiele sprzętów z wtyczką niepolaryzowaną, takich jak czajniki, ładowarki czy podstawowe lampy, będzie działać poprawnie niezależnie od strony. To jednak nie oznacza, że kolejność przewodów jest obojętna w całej instalacji.
| Sytuacja | Czy strona fazy ma znaczenie | Dlaczego to ważne |
|---|---|---|
| Zwykłe ładowarki, czajniki, odkurzacze | Najczęściej niewielkie | Sprzęt zwykle działa tak samo, ale instalacja nadal powinna być wykonana konsekwentnie. |
| Urządzenia z jednobiegunowym wyłącznikiem | Tak | Odwrócenie L i N może zostawić część układu pod napięciem mimo wyłączenia. |
| Stare urządzenia, testery, przedłużacze | Tak | Przy serwisie i pomiarach ujawniają się różnice w polaryzacji i oznaczeniach. |
| Instalacje z fotowoltaiką, UPS albo agregatem | Tak | Spójność L i N w całym układzie zasilania ułatwia przełączanie źródeł i diagnostykę. |
W praktyce najbardziej liczy się nie pojedyncze gniazdo, ale cały obwód i to, czy ktoś po drodze nie zmienił układu „na oko”. Przy urządzeniach z zasilaniem rezerwowym, automatyką domową albo instalacją PV konsekwencja w oznaczeniach jest dużo cenniejsza niż pozorna wygoda. Z takiej perspektywy łatwiej też zrozumieć, jakie błędy pojawiają się najczęściej.
Najczęstsze pomyłki przy montażu i pomiarze
Najwięcej problemów widzę wtedy, gdy ktoś zakłada, że nowe gniazdo musi być poprawne tylko dlatego, że wygląda estetycznie. W elektryce wygląd bywa mylący, a błędy ukrywają się właśnie tam, gdzie użytkownik najmniej ich szuka.
- Sprawdzanie tylko neonówką - taki próbnik pokazuje sygnał, ale nie daje pełnego potwierdzenia poprawności połączenia.
- Ufanie kolorom w starej instalacji - w dawnych układach przewody bywają przerabiane, a kolory nie zawsze odpowiadają aktualnym zasadom.
- Mieszanie układu w jednym mieszkaniu - kiedy część gniazd ma fazę po lewej, a część po prawej, serwis staje się niepotrzebnie trudny.
- Ignorowanie przewodu ochronnego PE - bolec ochronny nie jest dodatkiem dekoracyjnym, tylko podstawą bezpieczeństwa.
- Zakładanie, że nowy osprzęt sam „naprawi” instalację - gniazdo nie poprawi błędu, który został w ścianie albo w rozdzielnicy.
Ja zawsze powtarzam jedno: jeśli układ w gnieździe nie zgadza się z oczekiwaniem, to nie jest powód do zgadywania, tylko do pomiaru. I właśnie dlatego przy remoncie opłaca się raz porządnie uporządkować całą instalację, zamiast wracać do tematu przy każdym kolejnym gnieździe.
Jak zamknąć ten temat na etapie remontu i późniejszego serwisu
Jeżeli wymieniam gniazda albo poprawiam obwód, pilnuję jednego schematu w całym pomieszczeniu, a najlepiej w całej linii zasilającej. To ułatwia późniejszą kontrolę i zmniejsza ryzyko pomyłek przy kolejnych pracach. W praktyce bardziej opłaca się poświęcić chwilę na spójność niż zostawić „drobne odstępstwo”, które później wprowadzi zamieszanie.
Przy instalacjach z fotowoltaiką, magazynem energii, UPS-em albo agregatem spójność L, N i PE ma jeszcze większą wartość. Tu nie chodzi już wyłącznie o gniazdko w ścianie, ale o cały tor zasilania, przełączanie źródeł i przewidywalność pracy urządzeń. Dobrze opisana rozdzielnica i konsekwentne oznaczenie przewodów oszczędzają czas przy każdym serwisie.
Jeśli coś budzi wątpliwość, nie poprawiam tego „na oko”. Najpierw miernik, potem decyzja. To najprostszy sposób, żeby temat strony fazy przestał być zagadką, a stał się zwykłym, przewidywalnym elementem dobrze wykonanej instalacji.
