W instalacji elektrycznej barwy przewodów nie są detalem estetycznym, tylko prostym systemem bezpieczeństwa. Wyjaśniam, jak czytać kolory faz, co oznaczają w układzie jednofazowym i trójfazowym, kiedy kolor pomaga, a kiedy może wprowadzić w błąd, zwłaszcza przy starszych lub modernizowanych instalacjach. Dorzucam też praktyczne wskazówki dla domów z fotowoltaiką i rozdzielnicą, bo tam porządek w oznaczeniach ma realne znaczenie.
Najważniejsze zasady, które warto znać przed pracą przy przewodach
- W nowej instalacji fazy w układzie trójfazowym to zwykle brązowy, czarny i szary.
- Niebieski jest zarezerwowany dla przewodu neutralnego N, a żółto-zielony dla ochronnego PE.
- W starszych instalacjach barwy potrafią być inne, więc sam kolor nie wystarcza do identyfikacji żyły.
- Przed jakąkolwiek pracą trzeba potwierdzić funkcję przewodu pomiarem, nie domysłem.
- W układach z falownikiem i fotowoltaiką po stronie AC obowiązują te same zasady co w zwykłej instalacji domowej.
Jak wyglądają standardowe barwy przewodów w nowej instalacji
Polski Komitet Normalizacyjny opisuje ten układ w normie PN-HD 308 S2:2007, która porządkuje identyfikację żył w kablach i przewodach. W praktyce daje to prostą zasadę: przewód fazowy, neutralny i ochronny mają przypisane konkretne barwy, a ich mieszanie nie jest dobrym pomysłem ani na etapie montażu, ani później podczas napraw.
W instalacji jednofazowej najczęściej spotkasz trzy żyły: fazę L, neutralny N i ochronny PE. W układzie trójfazowym dochodzą jeszcze dwie dodatkowe fazy. Najwygodniej zapamiętać to w takiej formie:

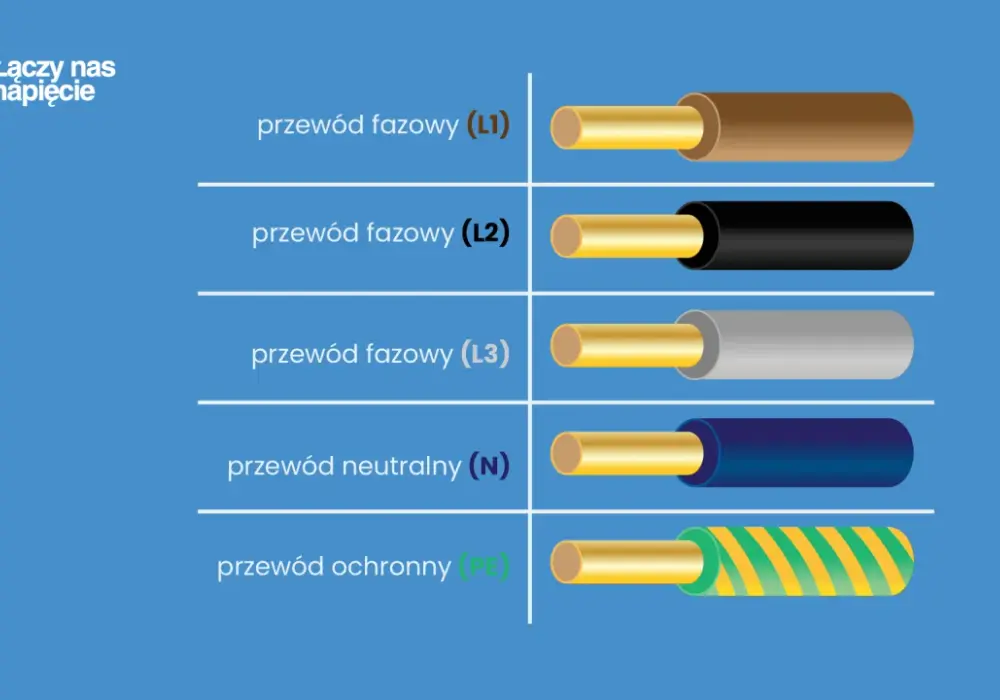

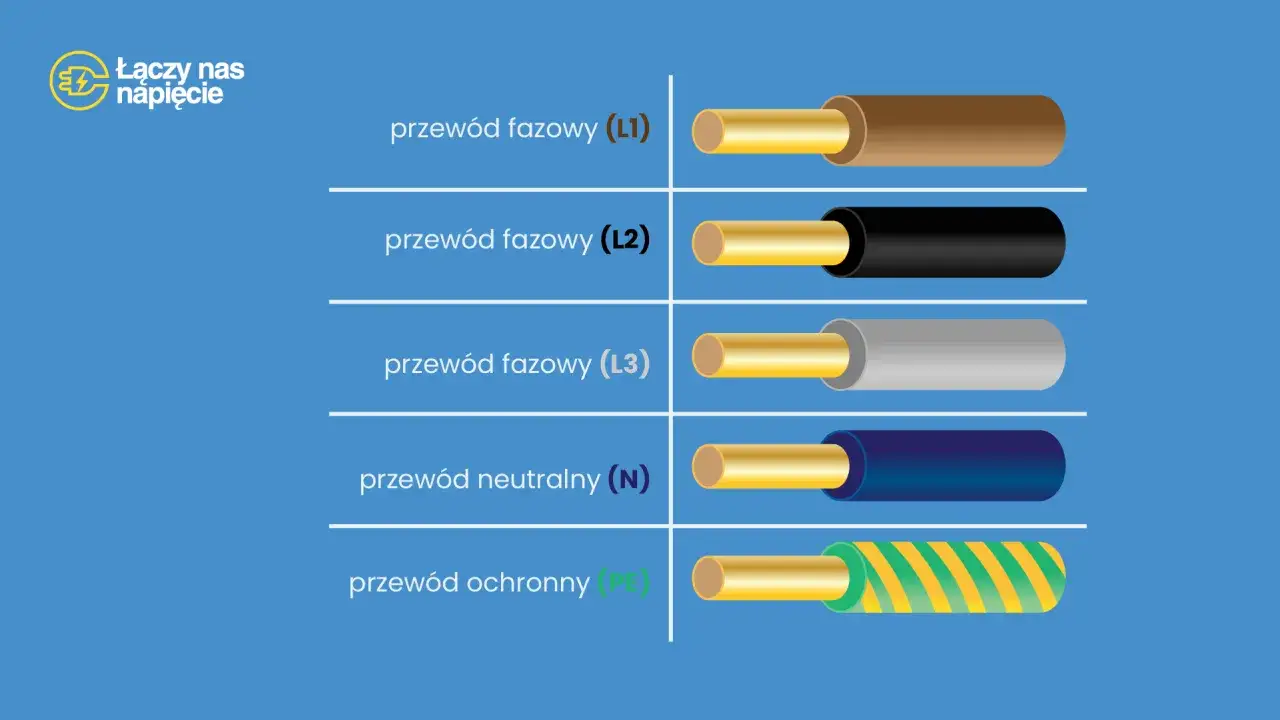

| Przewód | Typowy kolor | Funkcja | Co warto zapamiętać |
|---|---|---|---|
| PE | Żółto-zielony | Ochronny | Nie jest przewodem roboczym i nie powinien być używany jako faza ani neutralny. |
| N | Niebieski | Neutralny | Wraca nim prąd roboczy w obwodzie jednofazowym. |
| L1 | Brązowy | Pierwsza faza | Najczęściej to właśnie ten kolor widzisz w obwodach 230 V. |
| L2 | Czarny | Druga faza | Pojawia się w instalacjach trójfazowych. |
| L3 | Szary | Trzecia faza | Domyka standardowy zestaw faz w układzie 400 V. |
W obwodach trójfazowych neutralny nie zawsze jest potrzebny, więc czasem w kablu zostają tylko trzy fazy i przewód ochronny. To ważne, bo brak niebieskiej żyły nie oznacza jeszcze błędu, jeśli dany obwód rzeczywiście nie wymaga N. Gdy już wiesz, który kolor jest do czego przypisany, trzeba jeszcze ustalić, kiedy ten skrót myślowy przestaje być bezpieczny.
Dlaczego kolor nie wystarcza do identyfikacji przewodu
Ja traktuję barwę jako wskazówkę, a nie dowód. W nowych instalacjach to zwykle działa bardzo dobrze, ale w starszych budynkach, rozdzielnicach po modernizacjach i urządzeniach sprowadzanych z różnych rynków potrafi zrobić się bałagan. Jeden obwód bywa przerabiany kilka razy, a wtedy kolor mówi już mniej niż schemat i pomiar.
Najczęstsze sytuacje, w których nie ufam samemu kolorowi, to:
- stara instalacja po częściowej wymianie przewodów,
- rozdzielnica, w której ktoś przepinał żyły bez aktualizacji opisu,
- urządzenie z importu, gdzie producent stosował inną logikę oznaczeń,
- obwód, w którym przewód został użyty ponownie do innej funkcji,
- układ z rozdzielonym PEN, w którym ktoś zakłada, że wszystko działa jak w nowej instalacji.
Problem nie polega na tym, że kolory są złe. Problem zaczyna się wtedy, gdy ktoś zakłada, że są niezmienne. W praktyce instalacyjnej to właśnie ta pewność najczęściej prowadzi do błędów, zwarć albo niebezpiecznego dotyku. Dlatego następny krok to pomiar, a nie zgadywanie.
Jak sprawdzam fazę bez zgadywania
W pracy przy instalacji elektrycznej zaczynam od wyłączenia zasilania tam, gdzie to możliwe, i od potwierdzenia braku napięcia. Najpewniejszy jest próbnik dwubiegunowy albo dobry miernik, a nie samo „patrzenie na kolor” czy szybki test przypadkowym wskaźnikiem. Neonówka potrafi dać złudne poczucie bezpieczeństwa, szczególnie w układach z zakłóceniami lub przy słabym odniesieniu do ziemi.
- Sprawdzam, czy obwód można bezpiecznie odłączyć od zasilania.
- Potwierdzam brak napięcia na wszystkich żyłach.
- Jeżeli obwód musi pracować pod napięciem, porównuję wskazania względem N i PE.
- Po identyfikacji oznaczam żyły opisem lub koszulką, zamiast liczyć na pamięć.
- Na końcu aktualizuję schemat lub opis w rozdzielnicy.
Przy pomiarze interesuje mnie nie tylko to, czy przewód jest „fazowy”, ale też jaka funkcja jest mu faktycznie przypisana w danym obwodzie. To szczególnie ważne przy modernizacjach: przewód może mieć dobrą barwę, a złą rolę. Po identyfikacji warto od razu uporządkować dokumentację, bo inaczej ten sam problem wróci przy następnej naprawie.
Najczęstsze pomyłki, które widzę na budowach i podczas modernizacji
W praktyce błędy przy kolorach przewodów są zaskakująco powtarzalne. Nie wynikają z braku wiedzy o samych barwach, tylko z pośpiechu i z przekonania, że „to przecież tylko jeden przewód”. W instalacji elektrycznej taki skrót myślowy bywa kosztowny.
- Mylenie N z PE - neutralny i ochronny pełnią inne funkcje, a ich zamiana potrafi rozbić bezpieczeństwo całego obwodu.
- Używanie koloru jako jedynego kryterium - przewód może wyglądać poprawnie, ale zostać przepięty podczas wcześniejszego remontu.
- Zakładanie, że każda czarna żyła to faza - w starszych kablach i urządzeniach to za mało, żeby wyciągać wnioski.
- Brak oznaczeń po przeróbce - po kilku miesiącach nikt już nie pamięta, który przewód został przesunięty i dlaczego.
- Mieszanie starych i nowych standardów - nowa rozdzielnica nie naprawi chaosu, jeśli w starym obwodzie nie opisano funkcji żył.
- Przenoszenie założeń z AC na DC - to częsty błąd przy urządzeniach zasilanych z falownika albo z dodatkowych źródeł energii.
Najgorsze jest to, że część takich pomyłek nie daje od razu spektakularnej awarii. Czasem wychodzą dopiero przy przeglądzie, pomiarach albo podczas kolejnej naprawy. Właśnie dlatego porządek w oznaczeniach ma większą wartość niż szybkie „uratowanie” instalacji prowizorką. Na budowie i w modernizacji domu dochodzi jeszcze jeden obszar, w którym łatwo o pomyłkę: fotowoltaika i falownik.
Co zmienia fotowoltaika i falownik w oznaczaniu przewodów
W instalacjach z fotowoltaiką szczególnie łatwo pomylić stronę AC z stroną DC. Po stronie prądu przemiennego obowiązują te same zasady co w zwykłej instalacji domowej: fazy mają swoje standardowe barwy, neutralny jest niebieski, a ochronny pozostaje żółto-zielony. Po stronie DC nie opieram się już na prostym skojarzeniu „czerwony to plus, czarny to minus”, tylko na dokumentacji urządzenia, oznaczeniach biegunowości i schemacie stringów.
| Obszar instalacji | Jak czytać oznaczenia | Na co uważać |
|---|---|---|
| Strona AC falownika | Stosuje się standardowe barwy przewodów fazowych, neutralnego i ochronnego. | Tu nie ma miejsca na dowolność, bo podłączenie wpływa na bezpieczeństwo całego domu. |
| Strona DC stringów | Liczy się biegunowość, opis producenta i zgodność z dokumentacją. | Nie przenoś zasad z instalacji 230/400 V na obwody stałoprądowe. |
| Rozdzielnica i zabezpieczenia | Opis obwodów powinien jasno pokazywać, co zasila sieć, a co instalacja PV. | Bez oznaczeń łatwo pomylić obwody podczas serwisu lub rozbudowy. |
To właśnie na styku domu i falownika porządek w kablach daje największą różnicę. Instalacja działa wtedy czytelniej, serwis jest szybszy, a ryzyko pomyłki przy rozbudowie znacznie spada. Zostaje już tylko zebrać najpraktyczniejsze zasady, które naprawdę pomagają utrzymać taki porządek na co dzień.
Jak utrzymać porządek w oznaczeniach, żeby instalacja była czytelna także za kilka lat
Najwięcej kłopotów nie robi sam montaż, tylko to, co dzieje się po nim. Po kilku latach ktoś dopina dodatkowy obwód, wymienia osprzęt albo podłącza nowy sprzęt i nagle trzeba znowu zgadywać. Dlatego w instalacji elektrycznej zawsze wolę prostą dyscyplinę niż „dobrą pamięć” ekipy, która akurat była na obiekcie.
- Po każdej zmianie aktualizuję opis obwodów w rozdzielnicy.
- Przy przewodach o nietypowej barwie dodaję trwałe oznaczenie funkcji.
- W miejscach łączenia nie zostawiam przewodów „do zapamiętania”, tylko opisuję je od razu.
- Przy modernizacji starych obwodów traktuję kolory jako punkt wyjścia, nie końcową odpowiedź.
- Jeśli instalacja ma pracować z fotowoltaiką, rozdzielam opisy części AC i DC.
Dobrze oznaczona instalacja jest po prostu tańsza w utrzymaniu. Ułatwia pomiary, przyspiesza naprawy i zmniejsza ryzyko, że ktoś po latach podłączy coś „na skróty”. Jeśli miałbym wskazać jedną zasadę, która naprawdę robi różnicę, brzmiałaby tak: kolor pomaga rozpoznać przewód, ale dopiero pomiar i opis mówią, czym ten przewód naprawdę jest.
