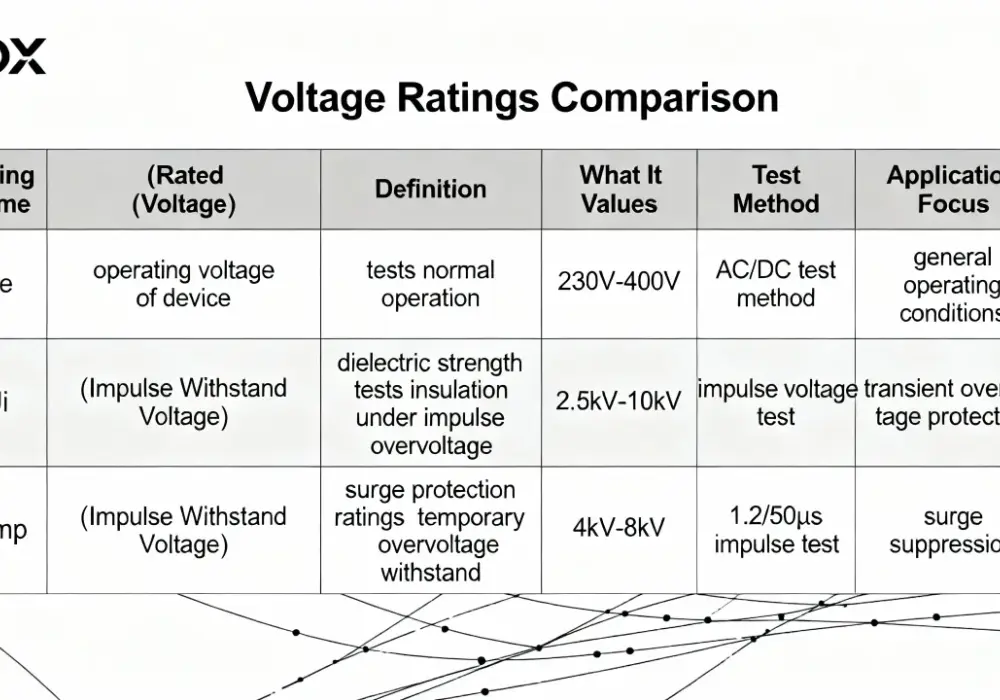

W instalacjach trójfazowych najważniejsze jest rozróżnienie między napięciem mierzonym między fazą a przewodem neutralnym a tym, które występuje między dwiema fazami. To właśnie napięcie międzyfazowe decyduje o zasilaniu wielu urządzeń 400 V, o doborze zabezpieczeń i o tym, czy odbiornik będzie pracował bez przeciążania jednej fazy. W praktyce temat wraca przy silnikach, płytach grzewczych, ładowarkach EV i falownikach PV.
Najważniejsze liczby i różnice, które warto zapamiętać
- W polskiej sieci niskiego napięcia standardem jest układ 230/400 V.
- Między fazą a neutralnym mierzy się zwykle 230 V, a między dwiema fazami 400 V.
- W układzie symetrycznym zależność wynika z przesunięcia faz o 120° i daje około 1,73 razy wyższe napięcie międzyfazowe niż fazowe.
- To napięcie ma znaczenie przy silnikach, grzałkach, pompach ciepła, ładowarkach samochodów elektrycznych i falownikach fotowoltaicznych.
- Pomylenie napięcia fazowego z przewodowym kończy się błędnym doborem urządzeń, przegrzewaniem albo wyzwalaniem zabezpieczeń.
- Poprawny pomiar robi się między L1-L2, L2-L3 lub L3-L1, a nie „na oko” i nie przypadkowym trybem miernika.
Jak powstaje różnica napięć w układzie trójfazowym
Najprościej mówiąc, napięcie międzyfazowe to różnica potencjałów między dwoma przewodami fazowymi. W sieci trójfazowej trzy napięcia są przesunięte względem siebie o 120°, więc kiedy mierzysz między L1 i L2, nie dostajesz prostego dodawania dwóch wartości, tylko wynik wektorowy. Dlatego przy układzie symetrycznym napięcie między dwiema fazami ma wartość √3 razy większą od napięcia fazowego. W praktyce oznacza to około 400 V przy 230 V fazowym. Ten detal jest ważniejszy, niż wygląda, bo od niego zależy sposób podłączenia odbiorników i sens połączenia gwiazda–trójkąt.
Ja zwykle tłumaczę to tak: jedna faza nie „dokłada się” do drugiej jak dwie baterie w szeregu, tylko tworzy z nią układ geometryczny. Gdy to zrozumiesz, łatwiej odróżnić opis teoretyczny od tego, co naprawdę dzieje się w rozdzielnicy. A to prowadzi wprost do połączeń, w których te zależności widać najlepiej.
Gwiazda i trójkąt pokazują, gdzie to napięcie naprawdę pracuje
W połączeniu w gwiazdę każdy odbiornik „widzi” napięcie fazowe, a między przewodami liniowymi nadal masz około 400 V. W trójkącie sytuacja jest odwrotna: uzwojenia lub gałęzie odbiornika są zasilane bezpośrednio napięciem międzyfazowym. Właśnie dlatego ten sam silnik może mieć tabliczkę 230/400 V albo 400/690 V, a sposób skojarzenia uzwojeń nie jest drobnym szczegółem, tylko warunkiem poprawnej pracy.
| Połączenie | Co „widzi” odbiornik | Typowe zastosowanie | Co warto zapamiętać |
|---|---|---|---|
| Gwiazda | Napięcie fazowe, zwykle 230 V na gałąź | Sieć domowa, łagodniejszy rozruch, część silników i odbiorników trójfazowych | Ułatwia pracę z przewodem neutralnym i obniża napięcie na pojedynczym uzwojeniu |
| Trójkąt | Napięcie przewodowe, czyli około 400 V na gałąź | Silniki, grzałki, wybrane układy przemysłowe | Każda gałąź jest zasilana pełnym napięciem międzyfazowym |
Jeśli ktoś myli te dwa układy, skutki są bardzo konkretne: od słabego momentu rozruchowego po przegrzewanie uzwojeń. To dobry moment, żeby przejść z teorii do wartości spotykanych w polskich instalacjach.
Ile wynosi w polskiej instalacji i kiedy widzisz 230 V, a kiedy 400 V
W polskich instalacjach niskiego napięcia standardem jest układ 230/400 V. Między fazą a przewodem neutralnym masz 230 V, a między dwiema fazami 400 V, czyli w przybliżeniu 1,73 razy więcej. Jeżeli mierzysz L1-L2, L2-L3 lub L3-L1, właśnie taki wynik powinien się pojawić. To dlatego w domu jednofazowe urządzenia zwykle pracują z napięciem 230 V, a odbiorniki trójfazowe wykorzystują 400 V.
| Miejsce pomiaru | Typowy wynik | Co to oznacza w praktyce |
|---|---|---|
| Faza - neutralny | 230 V | Obwody jednofazowe, typowe gniazda i większość sprzętu domowego |
| Faza - faza | 400 V | Odbiorniki trójfazowe, silniki, płyty, pompy, część falowników |
W praktyce nie mylę tych dwóch wartości, bo od nich zaczyna się dobór urządzenia, kabla i zabezpieczenia. Gdy już wiesz, czego szukać na mierniku, pozostaje sprawdzić to w bezpieczny i poprawny sposób.
Jak to zmierzyć i nie pomylić przewodów
Do pomiaru wystarczy multimetr ustawiony na napięcie przemienne AC. Sprawdzasz dwie fazy między sobą albo fazę i neutralny, zależnie od tego, co chcesz ustalić. Najczęstszy błąd to mierzenie w złym zakresie, mylenie przewodu neutralnego z ochronnym albo zakładanie, że każdy wynik około 230 V oznacza poprawną instalację. W rzeczywistości liczy się też obciążenie faz, ciągłość przewodu neutralnego i stan zabezpieczeń. Ja przy takich pomiarach zawsze powtarzam: sam odczyt napięcia mówi dużo, ale nie wszystko.
- Ustaw miernik na AC i zakres powyżej 400 V, jeśli nie ma auto range.
- Mierz między dwiema fazami, gdy chcesz sprawdzić wartość międzyfazową.
- Mierz między fazą a neutralnym, gdy oceniasz obwód jednofazowy.
- Nie wykonuj pomiarów omomierzem na czynnej instalacji.
- Jeśli wynik mocno odbiega od 400 V lub 230 V, sprawdź instalację, a nie urządzenie odbiorcze jako pierwsze.
To praktyka, która oszczędza czas, ale jeszcze ważniejsze są konsekwencje dla konkretnych urządzeń zasilanych z trzech faz.
Gdzie ma znaczenie w domu, warsztacie i instalacji fotowoltaicznej
Wyższe napięcie między fazami pozwala przesłać tę samą moc przy niższym prądzie, a to zmniejsza straty i ułatwia zasilanie mocniejszych odbiorników. Dlatego 400 V spotkasz przy pompach ciepła, płytach grzewczych, kompresorach, obrabiarkach, ładowarkach samochodów elektrycznych i wielu falownikach trójfazowych. W fotowoltaice ma to jeszcze jeden praktyczny wymiar: trójfazowy falownik oddaje energię na kilka faz, więc łatwiej utrzymać równowagę obciążenia i lepiej dopasować instalację do domowej sieci. Jeśli obciążenie jest symetryczne, całość działa spokojniej; jeśli jedna faza jest przeciążona, zaczynają się problemy z wyzwalaniem zabezpieczeń i spadkami napięcia.
Przy odbiorniku 9 kW na trzech fazach prąd na fazę to około 13 A przy współczynniku mocy bliskim 1; przy jednej fazie byłoby to już ponad 39 A. Ta różnica bardzo dobrze pokazuje, dlaczego w praktyce projektowej nie patrzę wyłącznie na samą moc, ale na sposób jej rozłożenia. I właśnie na tym najczęściej wywracają się osoby, które mylą parametry urządzenia z parametrami całej instalacji.
Najczęstsze błędy przy interpretacji i łączeniu odbiorników
Najwięcej kłopotów widzę nie w teorii, tylko w prostych pomyłkach: ktoś zakłada, że urządzenie 230 V podłączone między fazy zadziała „normalnie”, albo odwrotnie, wpina odbiornik 400 V do obwodu jednofazowego. Problemem bywa też nierównomierne rozłożenie jednofazowych urządzeń na poszczególnych fazach - na papierze wszystko się zgadza, a w rozdzielnicy już nie. W instalacjach z silnikami dochodzi jeszcze mylenie połączenia gwiazda–trójkąt, które bez właściwej tabliczki znamionowej i schematu potrafi skończyć się przegrzaniem uzwojeń.
- Mylenie napięcia fazowego z przewodowym przy doborze urządzeń.
- Łączenie obciążenia 230 V między dwie fazy bez odpowiedniego osprzętu.
- Przeciążanie jednej fazy dużą liczbą drobnych odbiorników.
- Ignorowanie tabliczki znamionowej silnika lub falownika.
- Zakładanie, że każde „400 V” działa tak samo niezależnie od sposobu połączenia.
Żeby uniknąć takich błędów, trzeba przed modernizacją sprawdzić kilka rzeczy jeszcze zanim kupi się nowe urządzenie. To prostsze niż późniejsze poprawki w rozdzielnicy i dużo tańsze niż wymiana źle dobranego sprzętu.
Co sprawdzić przed rozbudową instalacji trójfazowej
Jeśli planujesz nowy odbiornik, ładowarkę EV, pompę ciepła albo instalację PV, zacząłbym od trzech pytań: ile faz masz dostępnych, jakie są wymagania producenta i czy rozdzielnica oraz przewody mają zapas na dodatkowe obciążenie. W praktyce liczy się też bilans faz, rodzaj zabezpieczeń i miejsce na ewentualne przepięcia, zwłaszcza gdy w grę wchodzi falownik lub dłuższe linie zasilające. Dobrze wykonany projekt nie polega na „dopasowaniu na styk”, tylko na pozostawieniu rozsądnego marginesu. Jeśli ten margines istnieje, układ trójfazowy staje się zaletą, a nie źródłem problemów.
W instalacjach elektrycznych najwięcej daje proste rozróżnienie: 230 V zasila obwody jednofazowe, 400 V obsługuje odbiorniki trójfazowe, a poprawne połączenie i równomierne obciążenie faz decydują o bezpieczeństwie i stabilnej pracy całego układu.
