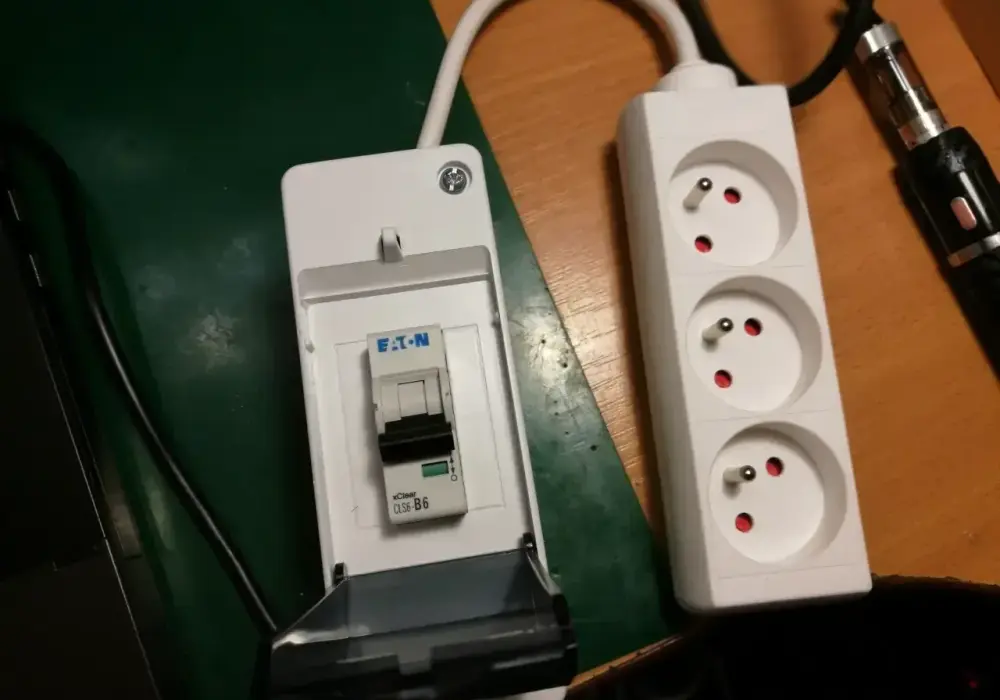

W obwodach gniazd najważniejsze nie jest „mocniejsze zabezpieczenie”, tylko takie, które pasuje do przewodów, obciążenia i sposobu użytkowania instalacji. Najkrótsza odpowiedź na pytanie, jaki bezpiecznik do gniazdek wybrać, brzmi: w typowym obwodzie domowym najczęściej stosuje się B16, ale tylko wtedy, gdy instalacja jest do tego przygotowana.
Niżej pokazuję, kiedy B16 ma sens, kiedy lepiej zostać przy B10, a kiedy rozważyć C16. Do tego dochodzi temat RCD 30 mA, typu A i kilku błędów, które w praktyce widuję najczęściej.
Najważniejsze odpowiedzi w skrócie
- W zwykłych obwodach gniazdowych w domu najczęściej stosuje się B16.
- Dobór zabezpieczenia zależy przede wszystkim od przekroju przewodu, długości obwodu i rodzaju odbiorników.
- Jeśli instalacja jest starsza albo przewód ma mniejszy przekrój, podnoszenie amperażu „na oko” to zły pomysł.
- Do obwodów gniazd warto przewidzieć RCD 30 mA, a w nowoczesnym domu najczęściej typ A.
- C16 nie jest uniwersalnym zamiennikiem B16. Ma sens tylko tam, gdzie projekt i pomiary to potwierdzają.
- W praktyce ważniejsze od samego „bezpiecznika” jest to, czy obwód jest dobrze podzielony i poprawnie sprawdzony po montażu.
Najczęściej w gniazdach sprawdza się B16, ale to nie jest wybór automatyczny
W typowej instalacji mieszkaniowej wyłącznik nadprądowy B16 jest najczęstszym i najrozsądniejszym punktem startu dla obwodu gniazdowego. Eaton wprost wskazuje, że charakterystyka B jest standardowym typem dla obwodów oświetleniowych i gniazdowych, a dopiero C i D rezerwuje się dla obciążeń o większym prądzie rozruchowym.
W praktyce B16 daje limit około 3,68 kW przy 230 V. To wystarcza dla normalnego użytkowania gniazd, ale nie oznacza, że można bezkarnie podpiąć wszystko do jednej linii. Jeżeli w kuchni pracują jednocześnie czajnik, ekspres, mikrofalówka i toster, problem zwykle leży w podziale obwodów, a nie w samym doborze wyłącznika.
Ja patrzę na to prosto: zabezpieczenie dobiera się do obwodu, nie do pojedynczego urządzenia. Jeśli obwód ma sensowny przekrój przewodów i jest poprawnie policzony, B16 zwykle działa tak, jak trzeba. To jednak prowadzi do ważniejszego pytania: co konkretnie sprawdza się przed wyborem aparatu?
Od czego naprawdę zależy dobór zabezpieczenia
Największy błąd to zaczynanie od samej wartości amperów. Najpierw trzeba sprawdzić przewód, długość trasy, sposób ułożenia, a dopiero potem sam wyłącznik. W dobrze zrobionej instalacji to przewód i warunki pracy wyznaczają granice, a aparat ma te granice pilnować.
| Czynnik | Co zmienia w praktyce | Wniosek dla obwodu gniazd |
|---|---|---|
| Przekrój przewodu | Im mniejszy przekrój, tym mniejszy zapas na obciążenie i gorsza tolerancja na podniesienie zabezpieczenia. | Przy gniazdach najczęściej spotyka się 2,5 mm² Cu; starsze obwody z cieńszym przewodem wymagają ostrożności. |
| Długość obwodu | Długi przewód zwiększa spadek napięcia i może utrudnić spełnienie warunków samoczynnego wyłączenia. | Im dłuższa linia, tym większa szansa, że trzeba zostać przy bezpieczniejszym doborze i wykonać pomiary. |
| Rodzaj odbiorników | Sprzęty z silnikiem, zasilaczem impulsowym albo dużym rozruchem potrafią chwilowo pobierać więcej prądu. | Tu czasem rozważa się inną charakterystykę niż B, ale tylko wtedy, gdy instalacja i pomiary to uzasadniają. |
| Sposób użytkowania | Jedna linia obsługująca kilka mocnych urządzeń szybciej dochodzi do granicy niż osobne obwody. | Lepiej podzielić kuchnię, łazienkę czy garaż na kilka obwodów, niż ratować się wyższym amperażem. |
| Warunki otoczenia | Łazienka, taras, garaż lub ogród oznaczają dodatkowe wymagania ochronne i często większe ryzyko uszkodzeń. | Sam wyłącznik nadprądowy nie wystarczy; trzeba uwzględnić też RCD, stopień IP i sposób prowadzenia instalacji. |
Jeśli ktoś pyta mnie o bezpiecznik do gniazd bez podania przekroju przewodu, długości obwodu i planowanego obciążenia, to znaczy, że jeszcze nie ma pełnych danych. Bez nich dobór jest zgadywaniem, a w elektryce to słaby pomysł. Stąd już tylko krok do porównania najczęstszych opcji.
B10, B16 i C16 zachowują się inaczej
W praktyce wybór zwykle krąży wokół trzech wariantów. Każdy ma sens w innym układzie, a problem zaczyna się wtedy, gdy ktoś traktuje C16 jako „mocniejszy B16” i montuje go bez sprawdzenia całego obwodu.
| Charakterystyka | Najczęstsze zastosowanie | Co daje | Na co uważać |
|---|---|---|---|
| B10 | Starsze lub lżejsze obwody, instalacje z mniejszym zapasem, miejsca o umiarkowanym obciążeniu. | Mniejszy limit prądowy, więc lepiej chroni słabszy obwód. | Nie jest dobrym pomysłem do dokładania nowych, mocnych odbiorników „na próbę”. |
| B16 | Standardowe obwody gniazdowe w mieszkaniach i domach. | Najlepszy kompromis między ochroną a wygodą użytkowania. | Wymaga zgodnego projektu, poprawnego przekroju przewodu i sensownego podziału gniazd. |
| C16 | Obwody z większym prądem rozruchowym, np. niektóre urządzenia z silnikiem lub specyficzne układy techniczne. | Lepiej znosi krótkie udary prądowe bez niepotrzebnego wyzwalania. | Nie montuję go do zwykłych gniazd „bo często wybija” bez diagnozy przyczyny. |
W domu najczęściej zostaję przy B16, a jeśli instalacja jest starsza, wolę najpierw sprawdzić, czy nie powinno zostać B10. C16 rozważam tylko wtedy, gdy mam ku temu realny powód techniczny, a nie tylko potrzebę „żeby nie wyłączało”. To ważne rozróżnienie, bo ochrony ludzi nie załatwia sam wyższy amperaż.
RCD 30 mA i typ A są dziś równie ważne jak sam wyłącznik nadprądowy
Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem, ale nie zastępuje ochrony przeciwporażeniowej. Do gniazd w praktyce potrzebny jest jeszcze RCD. Hager podaje, że w obwodach gniazd wtyczkowych ogólnego przeznaczenia do 32 A stosuje się ochronę różnicowoprądową 30 mA, a w instalacjach mieszkaniowych rekomenduje typ A zamiast AC.
To ma sens, bo dzisiejsze urządzenia domowe rzadko są czysto rezystancyjne. Pralki, zmywarki, komputery, ładowarki, płyty indukcyjne, a coraz częściej także falowniki w PV czy urządzenia z elektroniką, generują przebiegi, z którymi typ A radzi sobie lepiej niż stary, prosty typ AC.
| Rozwiązanie | Kiedy ma sens | Dlaczego warto |
|---|---|---|
| RCD 30 mA + osobny MCB | Gdy rozdzielnica ma kilka grup i chcesz zachować prosty, tańszy układ. | Chroni przed porażeniem, a wyłącznik nadprądowy dalej pilnuje przeciążenia. |
| RCBO 30 mA | Gdy zależy ci na tym, by awaria jednego obwodu nie wyłączała kilku innych. | RCBO łączy funkcję RCD i MCB w jednym aparacie, więc poprawia selektywność i ogranicza zbędne wyłączenia. |
Jeżeli instalacja zasila też sprzęt związany z energią, fotowoltaiką albo automatyką domową, typ A jest po prostu rozsądniejszym domyślnym wyborem. To nie podnosi mocy obwodu, ale podnosi poziom bezpieczeństwa. A skoro już mowa o błędach, warto nazwać te, które pojawiają się najczęściej.
Najczęstsze błędy przy doborze zabezpieczenia do gniazd
W praktyce widzę kilka powtarzających się pomyłek. Część z nich wynika z pośpiechu, część z chęci „poprawienia” instalacji bez sprawdzenia, co już w niej siedzi.
- Podnoszenie amperażu bez sprawdzenia przewodu. To najgorszy scenariusz, bo większy bezpiecznik nie naprawia słabego obwodu.
- Stosowanie C16 jako zamiennika dla wszystkiego. C charakterystyka nie jest lepsza, tylko inna.
- Mylenie RCD z wyłącznikiem nadprądowym. Różnicówka nie chroni przed przeciążeniem, a MCB nie chroni tak jak RCD.
- Łączenie zbyt wielu gniazd i odbiorników wysokiej mocy na jednej linii. Potem „winny” wydaje się bezpiecznik, choć problemem jest zły podział obwodów.
- Ignorowanie starej instalacji aluminiowej lub częściowo modernizowanej. Tu szczególnie łatwo o błędne założenia, bo układ może wyglądać nowocześnie, a w środku wciąż być stary.
- Brak pomiarów po zmianie aparatury. Bez sprawdzenia impedancji pętli zwarcia i działania RCD nie ma pewności, że wszystko zadziała tak, jak trzeba.
Najkrócej mówiąc: nie próbuję „wygrać” z instalacją większym bezpiecznikiem. Szukam przyczyny, dla której obwód nie pracuje prawidłowo. To prowadzi do ostatniej, praktycznej części: co sprawdzić zanim cokolwiek zmienisz w rozdzielnicy.
Zanim zmienisz zabezpieczenie, sprawdź te trzy rzeczy
Jeśli mam doradzić jedną rozsądną kolejność działań, to jest ona prosta: najpierw dokumentacja i przewód, potem obciążenie, na końcu pomiary. Dopiero wtedy widać, czy obecne zabezpieczenie jest za małe, czy po prostu obwód jest przeciążony albo źle podzielony.
- Przekrój i stan przewodów. To on wyznacza granicę, a nie życzenie użytkownika.
- Realne obciążenie obwodu. Inaczej projektuje się linię dla salonu, inaczej dla kuchni, garażu czy gniazd zewnętrznych.
- Wyniki pomiarów. Impedancja pętli zwarcia, test RCD i ocena całego obwodu mówią więcej niż sam napis na aparacie.
- Podział na osobne linie. Jeśli kilka mocnych urządzeń walczy o jeden obwód, lepszym rozwiązaniem jest podział instalacji niż wyższy amperaż.
Jeśli miałbym wskazać najbezpieczniejszy punkt wyjścia dla typowych domowych gniazd, powiedziałbym tak: B16, przewód 2,5 mm², RCD 30 mA typu A i sensownie rozdzielone obwody. To nie jest uniwersalna recepta na każdy przypadek, ale w zwykłej instalacji mieszkaniowej najczęściej właśnie tam kończy się rozsądny kompromis między bezpieczeństwem a wygodą.
