W dobrze zaprojektowanej instalacji elektrycznej ochrona przed przeciążeniem i zwarciem nie jest dodatkiem, tylko podstawą bezpieczeństwa. Zabezpieczenie nadprądowe ma odciąć zasilanie, zanim przewód zacznie się przegrzewać albo awaria rozwinie się w większy problem. Poniżej rozkładam temat na czynniki pierwsze: od działania, przez dobór B/C/D, po selektywność i typowe błędy w domach oraz instalacjach z fotowoltaiką.
Najkrócej, liczy się dopasowanie aparatu do przewodu, obciążenia i zwarcia
- Wyłącznik nadprądowy chroni przewód przed skutkami przeciążenia i zwarcia, ale nie zastępuje RCD.
- Charakterystyka B, C lub D mówi, jak szybko zadziała człon elektromagnetyczny przy skoku prądu.
- Dobór zaczynam od prądu obciążenia, ale kończę na przekroju przewodu, warunkach ułożenia i spodziewanym prądzie zwarciowym.
- W instalacji ma znaczenie selektywność, czyli to, żeby wyłączył się tylko uszkodzony obwód, a nie cały dom.
- W systemach PV po stronie DC trzeba stosować aparaty przeznaczone do prądu stałego, a nie przypadkowe odpowiedniki z AC.

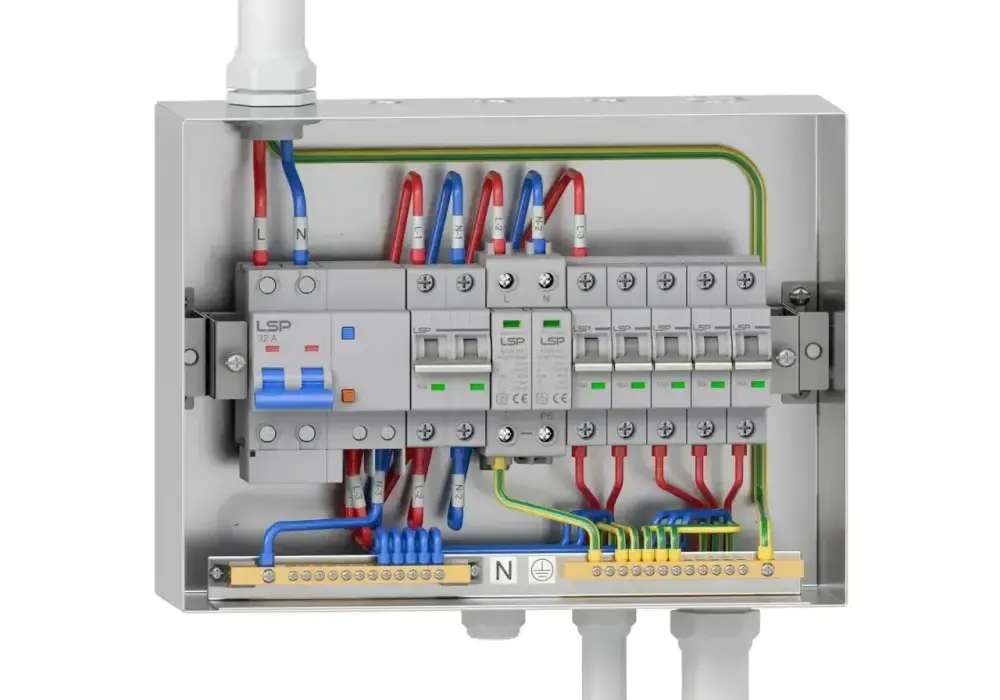

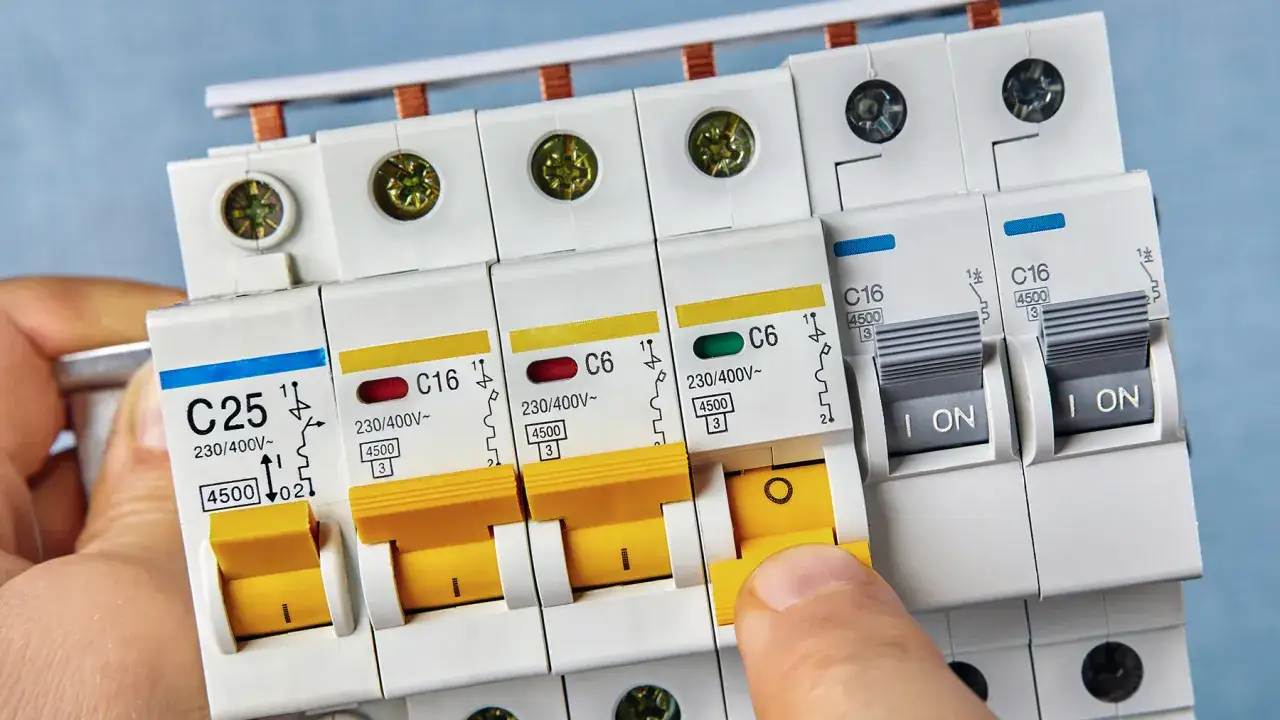

Jak ten aparat chroni przewody i urządzenia
W środku działają dwa człony. Termiczny reaguje na dłuższe przeciążenie, czyli sytuację, gdy prąd nie jest jeszcze zwarciem, ale przez zbyt długi czas podgrzewa przewód i izolację. Elektromagnetyczny odpowiada za nagłe zwarcie i wyłącza obwód praktycznie natychmiast.
Ja patrzę na to tak: ten aparat nie ma „pilnować” sprzętu jako takiego, tylko przede wszystkim chronić kabel. Urządzenie podłączone do obwodu często przeżyje przeciążenie lepiej niż izolacja przewodu, dlatego w praktyce liczy się czas zadziałania, a nie sama obecność wyłącznika w rozdzielnicy.
- Przeciążenie oznacza za duży prąd przez dłuższy czas.
- Zwarcie oznacza bardzo małą impedancję i gwałtowny skok prądu.
- Ochrona przeciwupływowa i ochrona przed porażeniem to zadanie RCD, a nie samego wyłącznika nadprądowego.
Gdy rozumiesz ten podział, dużo łatwiej dobrać właściwą charakterystykę i nie mylić aparatów, które wyglądają podobnie, ale pracują w innym miejscu instalacji. To prowadzi wprost do najważniejszego wyboru, czyli B, C albo D.
Jak rozróżnić charakterystyki B, C i D
Najczęściej spotkasz trzy warianty. Różnią się tym, przy jakim wielokrotności prądu znamionowego zadziała człon elektromagnetyczny. W praktyce przekłada się to na odporność na chwilowy prąd rozruchowy, czyli impuls pojawiający się przy starcie silnika, zasilacza czy większej grupy opraw LED.
| Charakterystyka | Typowy próg zadziałania | Gdzie zwykle pasuje | Kiedy uważać |
|---|---|---|---|
| B | 3-5 × In | Oświetlenie, gniazda, obwody o małym prądzie rozruchowym | Może wyzwalać zbyt wcześnie przy silnikach, transformatorach i dużych zasilaczach |
| C | 5-10 × In | Mieszane obwody, małe silniki, wentylatory, grupy opraw LED i zasilacze z widocznym prądem załączeniowym | Nie każda długa linia i nie każdy słabszy układ zwarciowy pozwoli na pewne wyłączenie |
| D | 10-20 × In | Silniki, transformatory, spawarki, układy z wysokim prądem załączeniowym | W typowej instalacji domowej bywa zbyt wymagająca wobec pętli zwarcia |
Jeśli mam jedną praktyczną zasadę, to brzmi ona tak: B nie jest „bezpieczniejsza” od C, a C nie jest „lepsza” od D. Każda z nich ma sens tylko wtedy, gdy pasuje do profilu obciążenia. W obwodach gniazdowych i oświetleniowych najczęściej wygrywa B, a przy odbiornikach z rozruchem częściej sprawdza się C. D zostawiam tam, gdzie naprawdę trzeba odpuścić impuls startowy.
Producenci opisują to bardzo podobnie: B ma niski próg dla małych prądów załączeniowych, C dla średnich, a D dla dużych. To dobra wskazówka, ale nie zamyka tematu, bo ostatecznie decydują jeszcze długość przewodu, spodziewany prąd zwarciowy i to, jak dana linia jest ułożona. Następny filtr to właśnie prąd znamionowy i zdolność wyłączania.Jak dobrać prąd znamionowy i zdolność wyłączania
Ja zaczynam od prostego rachunku: 3 kW przy 230 V to około 13 A, a 4,6 kW to już około 20 A. To jednak dopiero punkt wyjścia, bo aparat nie może być dobierany wyłącznie do mocy odbiornika. Musi jeszcze pasować do przewodu, sposobu ułożenia, temperatury w rozdzielnicy i warunków zwarciowych w miejscu montażu.
- Sprawdź przekrój i sposób prowadzenia przewodu, bo to on wyznacza górny bezpieczny poziom obciążenia.
- Policz prąd roboczy obwodu i oceń, czy pojawiają się krótkie rozruchy albo duże impulsy załączeniowe.
- Dobierz prąd znamionowy z zapasem tylko tam, gdzie jest to uzasadnione przez obciążenie, a nie „na wszelki wypadek”.
- Zweryfikuj zdolność wyłączania w kA, czyli czy aparat poradzi sobie z przewidywanym prądem zwarciowym w miejscu instalacji.
W budynkach najczęściej spotykam aparaty o zdolności wyłączania 6 kA albo 10 kA. To nie jest detal do pominięcia, bo wyłącznik musi wytrzymać i bezpiecznie przerwać zwarcie, które faktycznie może pojawić się w danym punkcie sieci. Jeśli ktoś wybiera urządzenie tylko po tym, że „pasuje na szynę”, to zwykle robi skrót, który później kosztuje najwięcej.
| Typowy obwód | Najczęściej spotykany prąd | Co sprawdzam przed montażem |
|---|---|---|
| Oświetlenie | 6-10 A | Rodzaj źródeł światła, prąd załączeniowy LED i przekrój przewodu |
| Gniazda ogólne | 16 A | Długość obwodu, liczbę gniazd i realne obciążenie |
| Pojedynczy odbiornik większej mocy | 20-32 A | Moc, rozruch i zalecenia producenta urządzenia |
W praktyce ważniejsze od samej liczby na dźwigni jest to, czy aparat rzeczywiście współpracuje z przewodem i czy w razie zwarcia wyłączy obwód w wymaganym czasie. Kiedy ten etap jest zrobiony dobrze, zaczyna się temat, który w rozdzielnicy decyduje o wygodzie użytkowania, czyli selektywność i współpraca z RCD.
Selektywność i współpraca z RCD decydują o komforcie całej instalacji
Największy błąd, jaki widzę w słabo przemyślanych rozdzielnicach, to założenie, że każdy aparat „jakoś zadziała”. W dobrze ułożonym układzie ma zadziałać najbliższy uszkodzeniu element, a nie wyłącznik główny, który pozbawia zasilania cały dom. To właśnie nazywamy selektywnością.
W dokumentacji producentów widać to jasno: zabezpieczenia wstępne, wyłączniki selektywne i aparaty końcowe nie są zamienne. W instalacjach przyłączeniowych lub jako zabezpieczenie podrozdzielnic stosuje się rozwiązania selektywne, ale ich użycie trzeba uzgodnić z operatorem sieci. Tego nie załatwia się „na oko”.
| Aparat | Co chroni | Czego nie zastępuje | Gdzie ma największy sens |
|---|---|---|---|
| Wyłącznik nadprądowy | Przeciążenie i zwarcie | Ochrony przed prądem upływu | Obwody końcowe, gniazda, oświetlenie |
| RCD | Porażenie i prądy upływu | Ochrony przed przeciążeniem i zwarciem | Ochrona dodatkowa ludzi |
| RCBO, czyli wyłącznik różnicowoprądowy z członem nadprądowym | Obie funkcje w jednym aparacie | Nie zastępuje poprawnego projektu obwodu | Gdy chcesz oddzielić awarię jednego obwodu od reszty instalacji |
Ja zwykle polecam myśleć o RCD i ochronie nadprądowej jak o dwóch różnych warstwach bezpieczeństwa. Pierwsza dba o człowieka, druga o przewód i skutki zwarcia. Jeśli któraś warstwa jest źle dobrana, instalacja może wyglądać poprawnie, ale przy pierwszym realnym uszkodzeniu zaczyna się losowe wybijanie zasilania albo, co gorsza, brak właściwej reakcji na awarię.
Najkrótsza praktyczna rada: sprawdzaj tabele koordynacji producenta, nie zakładaj automatycznej selektywności i nie mieszaj przypadkowych aparatów tylko dlatego, że pasują wymiarami. Kiedy układ jest logicznie rozdzielony, dużo łatwiej wychwycić błędy, które psują całą koncepcję.
Najczęstsze błędy, które psują ochronę
W praktyce większość problemów nie wynika z samej aparatury, tylko z błędów doboru. To dobra wiadomość, bo wiele z nich da się wyłapać jeszcze przed uruchomieniem rozdzielnicy.
- Dobór pod urządzenie, a nie pod przewód - jeśli przewód ma za małą obciążalność, większy aparat nie rozwiązuje problemu, tylko go maskuje.
- Automatyczne wybieranie charakterystyki D - bywa kuszące przy każdym „trudniejszym” odbiorniku, ale w zwykłych obwodach końcowych często jest to zła decyzja.
- Ignorowanie prądu zwarciowego - aparat musi mieć odpowiednią zdolność wyłączania i zadziałać w rzeczywistych warunkach sieci.
- Brak sprawdzenia temperatury w rozdzielnicy - duże zagęszczenie aparatów i wysoka temperatura otoczenia potrafią zmienić zachowanie wyłączników.
- Mieszanie obwodów bez planu selektywności - jedna awaria nie powinna wyłączać połowy domu.
- Mylenie funkcji RCD i wyłącznika nadprądowego - to dwa różne zadania, a ich zamiana kończy się fałszywym poczuciem bezpieczeństwa.
Ja najczęściej zatrzymuję się przy dwóch pytaniach: czy aparat chroni przewód, i czy odłączy tylko to, co trzeba. Jeśli odpowiedź na któreś z nich brzmi „nie wiem”, to znaczy, że projekt wymaga poprawki, a nie szybkiego montażu. W instalacjach z fotowoltaiką te błędy wychodzą jeszcze wyraźniej, bo dochodzi druga strona układu - DC.
Co zmienia fotowoltaika i magazyn energii
W systemach PV dobór aparatury robi się od razu trochę bardziej wymagający, bo nie pracujesz już tylko na klasycznym AC. Po stronie falownika i instalacji domowej dobieram ochronę nadprądową jak dla każdego innego obwodu, ale po stronie stringów i magazynu energii trzeba pamiętać, że prąd stały wymaga aparatury przeznaczonej do DC. Zwykły wyłącznik z rozdzielnicy AC nie jest tu automatycznym zamiennikiem.
W praktyce patrzę na trzy rzeczy: zalecenia producenta falownika, możliwe prądy wsteczne między stringami i sposób współpracy z zabezpieczeniami przeciwprzepięciowymi. Przy większych instalacjach ważne stają się też zabezpieczenia poszczególnych gałęzi, a nie tylko jeden aparat główny. To szczególnie istotne wtedy, gdy instalacja ma magazyn energii, bo przepływ mocy może działać w obie strony.
- Po stronie AC dobieram aparat do maksymalnego prądu wyjściowego falownika i obciążenia obwodu.
- Po stronie DC używam urządzeń przewidzianych do prądu stałego i odpowiedniego gaszenia łuku.
- Przy kilku stringach sprawdzam, czy potrzebne są dodatkowe bezpieczniki lub wyłączniki w gałęziach.
- Przy magazynie energii zwracam uwagę na prądy ładowania, rozładowania i zalecenia integratora systemu.
Tu moja zasada jest prosta: w projektach PV nie zaczynam od katalogu aparatury, tylko od schematu systemu. Dopiero potem dobieram zabezpieczenia, bo to układ pracy wyznacza ich sens, a nie odwrotnie.
Ostatni test przed zamknięciem rozdzielnicy
Zanim uznam temat za zamknięty, sprawdzam zawsze pięć rzeczy: przekrój przewodu, prąd obciążenia, charakterystykę B/C/D, zdolność wyłączania oraz selektywność względem aparatów przed i za danym obwodem. Jeśli instalacja ma PV, dochodzi jeszcze zgodność części DC z kartą falownika i osprzętem przeznaczonym do prądu stałego.
To wystarcza, żeby uniknąć najgorszego scenariusza: rozdzielnicy, która wygląda poprawnie, ale przy pierwszej awarii odłącza zbyt dużo albo zbyt mało. Dobrze dobrany układ działa przewidywalnie, a właśnie to w instalacji elektrycznej daje realne bezpieczeństwo i spokój na lata.
