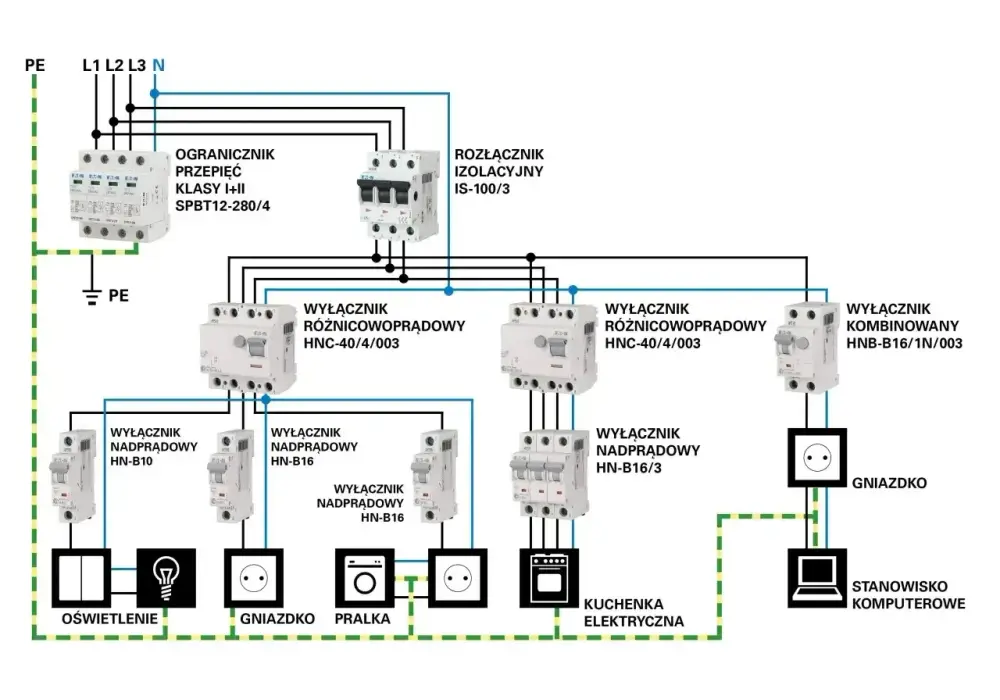

Układ SELV to prosty pomysł na zwiększenie bezpieczeństwa: ogranicza napięcie i odcina obwód od sieci tak, żeby nawet pojedyncza usterka nie zamieniła go w zagrożenie porażeniowe. W instalacjach elektrycznych ma to sens wszędzie tam, gdzie człowiek ma bezpośredni kontakt z osprzętem, a do tego dochodzi wilgoć, metalowe elementy albo rozbudowana automatyka. W tym tekście wyjaśniam, czym taki układ różni się od PELV i FELV, gdzie spotyka się go w domu i w systemach technicznych oraz co trzeba sprawdzić, żeby bezpieczeństwo nie skończyło się tylko na schemacie.

Najważniejsze fakty o ochronie przez bardzo niskie napięcie

  • Bezpieczeństwo daje nie samo niskie napięcie, ale też separacja od wyższych napięć i odporność na pojedynczą awarię.
  • W praktyce liczą się trzy rzeczy: wartość napięcia, sposób odseparowania obwodu i to, czy można go przypadkowo połączyć z innym układem.
  • Nie każde 24 V jest bezpieczne - o klasie ochrony decyduje cała konstrukcja obwodu, a nie tylko opis na zasilaczu.
  • Najczęściej spotkasz to w oświetleniu, automatyce i sterowaniu, zwłaszcza tam, gdzie ważny jest kontakt użytkownika z osprzętem.
  • Przed odbiorem trzeba sprawdzić źródło, trasę kabli i pomiary, bo błędy montażowe łatwo niszczą założoną ochronę.

Czym jest układ z bardzo niskim napięciem ochronnym i dlaczego działa

W uproszczeniu chodzi o obwód, w którym napięcie jest tak niskie, że ryzyko porażenia mocno spada, a jednocześnie sam układ jest zaprojektowany tak, by nie stał się niebezpieczny po typowej awarii. Według IEC napięcie w takim obwodzie nie powinno przekraczać 30 V AC rms, 42,4 V szczytowo albo 60 V DC w warunkach normalnych i przy pojedynczej usterce. To właśnie połączenie limitu napięcia z ochronną separacją od sieci robi największą różnicę.

W praktyce najprościej myśleć o tym tak: niskie napięcie zmniejsza skutki dotyku, a separacja ochronna ogranicza szansę, że na obwodzie pojawi się napięcie sieciowe. W polskiej praktyce projektowej odwołuję się tu do zasad opisanych w normach z rodziny PN-EN 61140 i PN-HD 60364-4-41, bo to one porządkują ochronę przed porażeniem w instalacjach. Sam napis „24 V” nie wystarcza - liczy się cała architektura obwodu.

To rozwiązanie sprawdza się szczególnie tam, gdzie użytkownik ma częsty kontakt z osprzętem albo gdzie środowisko pracy zwiększa ryzyko dotyku: przy przyciskach, czujnikach, oprawach klasy III, sterowaniu i elementach montowanych nisko albo w zasięgu ręki. Najwięcej pomyłek zaczyna się jednak wtedy, gdy ktoś miesza ten układ z PELV i FELV.

Czym różni się układ z separacją ochronną od PELV i FELV

To rozróżnienie jest ważniejsze, niż zwykle się wydaje. W dokumentacji trzy obwody mogą wyglądać podobnie, bo wszystkie pracują na niskim napięciu, ale ich rola ochronna jest zupełnie inna. Jeżeli czytam schemat i widzę 24 V, nie zakładam automatycznie, że to bezpieczny układ ochronny.

Cecha Układ z separacją ochronną Układ ochronny z możliwością uziemienia Układ funkcjonalny o bardzo niskim napięciu
Rola ochronna Chroni przez niskie napięcie i separację od innych obwodów Chroni podobnie, ale może być odniesiony do ziemi Ma zapewnić działanie funkcji, a nie pełną ochronę przeciwporażeniową
Połączenie z ziemią Nie powinno występować po stronie obwodu dostępnego dla użytkownika Może występować, jeśli projekt tego wymaga Może występować, ale nie daje to pełnej ochrony
Separacja od innych obwodów Musi być zachowana w sposób ochronny Musi być zachowana, choć układ bywa odniesiony do ziemi Wymagania są słabsze, więc trzeba dodać inne środki ochrony
Typowe zastosowanie Czujniki, przyciski, osprzęt w zasięgu ręki, oprawy niskonapięciowe Automatyka, sterowanie maszyn, część instalacji budynkowych Układy, w których niski poziom napięcia służy głównie funkcji
Największe ryzyko Przypadkowe połączenie z innym napięciem lub błędna trasa kabli Wymieszanie z obwodami bez separacji Mylenie go z pełnym układem ochronnym

SEP zwraca uwagę, że jeśli choć jednego warunku ochronnego nie da się spełnić, a napięcie nadal pozostaje niskie, taki obwód nie powinien być traktowany jak pełnoprawny układ ochronny. To dobra praktyczna granica: niskie napięcie nie oznacza jeszcze pełnego bezpieczeństwa.

Najprościej mówiąc, różnica między tymi wariantami nie dotyczy tylko liczb na mierniku. Chodzi o to, czy obwód naprawdę jest odseparowany, czy może tylko wygląda na „niskonapięciowy” na pierwszy rzut oka. To rozróżnienie najlepiej widać w konkretnych zastosowaniach.

Schemat przedstawia obwód z przekaźnikiem bistabilnym, zasilanym z niskiego napięcia, sterowanym przez chwilowy przełącznik.

Gdzie spotkasz to najczęściej w domu, automatyce i przy PV

W praktyce ten sposób ochrony najczęściej widzę tam, gdzie instalacja ma być wygodna, bezpieczna w dotyku i odporna na błędy użytkownika. To nie jest rozwiązanie egzotyczne. Przeciwnie - pojawia się w wielu codziennych elementach, tylko nie zawsze jest tak nazwane wprost.

Dom i ogród

Najczęstsze przykłady to oświetlenie niskonapięciowe, przyciski sterujące, dzwonki, wideodomofony, taśmy LED, czujniki ruchu oraz część osprzętu w ogrodzie. Tu liczy się wygoda montażu i niższe ryzyko przy dotyku, ale nie wolno zapominać o jakości zasilacza i separacji przewodów. To szczególnie ważne przy długich trasach kablowych, bo wtedy łatwiej o spadki napięcia i błędy połączeń.

Łazienka i strefy wilgotne

W pomieszczeniach mokrych niskie napięcie pomaga, ale nie zastępuje pozostałych wymagań instalacyjnych. Nadal znaczenie mają stopień ochrony obudów, sposób prowadzenia przewodów i właściwy dobór osprzętu. Widziałem już instalacje, w których ktoś zakładał, że samo 12 V rozwiązuje wszystko. Nie rozwiązuje - jeśli obudowa, złącza albo źródło zasilania są źle dobrane, ryzyko zostaje.

Przeczytaj również: Uziemienie fundamentowe - jak zrobić to dobrze i uniknąć błędów?

Automatyka i energia

W systemach automatyki budynkowej, sterowaniu roletami, napędach bram, czujnikach, a także w części układów związanych z energią odnawialną spotkasz obwody, które pracują na niskim napięciu, ale służą głównie sterowaniu i komunikacji. W instalacjach fotowoltaicznych i magazynach energii taki tor zwykle obsługuje sygnały, monitoring lub zasilanie pomocnicze, a nie samą moc. I właśnie tam łatwo o skróty myślowe: ktoś widzi 24 V i zakłada, że wszystko jest bezpieczne, bo „to przecież tylko sterowanie”.

Kiedy wiesz już, gdzie taki układ się pojawia, łatwiej przejść do samego projektu. A tam najważniejsze są detale, które z zewnątrz wyglądają banalnie.

Jak zaprojektować obwód, żeby naprawdę był bezpieczny

W dobrze zaprojektowanej instalacji bezpieczeństwo nie wynika z jednego elementu, tylko z łańcucha decyzji. Zaczynam od źródła zasilania, potem sprawdzam trasę przewodów, a na końcu patrzę na osprzęt i odbiór. Jeśli któryś z tych etapów jest zrobiony na skróty, cały efekt ochronny słabnie.

  1. Wybierz źródło zasilania z właściwą separacją - transformator bezpieczeństwa albo zasilacz, który rzeczywiście odcina obwód od sieci w sposób przewidziany dla ochrony przeciwporażeniowej. Zwykły zasilacz 24 V nie zawsze oznacza taki sam poziom bezpieczeństwa.
  2. Oddziel trasy niskiego napięcia od obwodów 230/400 V - najlepiej prowadzić je osobno, bez przypadkowego wspólnego osprzętu i bez „tymczasowych” połączeń, które zostają na stałe.
  3. Nie mieszaj funkcji w jednej puszce bez uzasadnienia - jeśli w jednym miejscu spotykają się różne napięcia, musi to wynikać z projektu i być zgodne z wymaganiami zastosowanego systemu.
  4. Dobierz osprzęt do środowiska - złącza, obudowy, przepusty i izolacja muszą pasować do miejsca montażu, inaczej wilgoć, drgania albo temperatura zrobią swoje szybciej niż awaria elektryczna.
  5. Uwzględnij długość trasy i spadek napięcia - przy niskich napięciach to szczególnie ważne, bo nawet poprawnie zasilony układ może działać niestabilnie, jeśli przewody są za długie lub za cienkie.
  6. Zadbaj o oznaczenia i dokumentację - po kilku miesiącach nikt nie pamięta, czy dany kabel był częścią sterowania, czy zasilania pomocniczego, a właśnie takie pomyłki psują później bezpieczeństwo.

W praktyce najwięcej daje połączenie prostych zasad: dobre źródło, czytelna separacja i brak improwizacji na budowie. To brzmi mało efektownie, ale działa lepiej niż „sprytne” obejścia. Najbardziej kosztowne błędy zwykle nie są widoczne na pierwszy rzut oka.

Błędy, które najczęściej odbierają mu bezpieczeństwo

Gdybym miał wskazać kilka powtarzalnych problemów, które widzę najczęściej, lista byłaby dość krótka. Właśnie dlatego warto ją znać, bo te błędy pojawiają się zarówno w małych domowych instalacjach, jak i w bardziej rozbudowanej automatyce.

  • Traktowanie każdego 12 V albo 24 V jako bezpiecznego - napięcie może być niskie, ale układ nadal może być źle odseparowany od sieci.
  • Wspólne prowadzenie przewodów z 230 V bez właściwej separacji - to jeden z najprostszych sposobów na utratę ochrony i późniejsze trudne do wykrycia usterki.
  • Uziemianie „na wszelki wypadek” - w takich obwodach przypadkowy mostek do ziemi potrafi zmienić charakter całego układu.
  • Stosowanie zasilacza bez odpowiedniej separacji ochronnej - na papierze wszystko wygląda poprawnie, a w praktyce obwód nie spełnia warunków bezpieczeństwa.
  • Mieszanie zasilania, sygnału i mocy w jednym nieopisanym torze - szczególnie częste w automatyce i przy modernizacjach wykonywanych etapami.
  • Pomijanie pomiarów po montażu - bez sprawdzenia izolacji, ciągłości i poprawności podłączeń łatwo przeoczyć problem, który później ujawnia się dopiero w eksploatacji.

Najgroźniejsze jest to, że większość z tych błędów nie daje od razu spektakularnych objawów. Układ działa, światło świeci, czujnik reaguje, a mimo to ochrona jest już osłabiona albo wręcz pozorna. Dlatego przed odbiorem patrzę nie tylko na schemat, ale też na wyniki pomiarów i sposób opisania obwodu.

Trzy testy, które robię przed odbiorem i uruchomieniem

Jeżeli mam sprawdzić taki obwód praktycznie, zaczynam od trzech prostych testów. Nie są widowiskowe, ale szybko pokazują, czy projekt i montaż trzymają założenia.

  1. Sprawdzam separację źródła zasilania - czy wtórna strona rzeczywiście jest odizolowana od sieci, czy nie ma przypadkowego połączenia z innym obwodem i czy połączenia odpowiadają projektowi.
  2. Oglądam prowadzenie przewodów i osprzęt - interesuje mnie rozdział od kabli energetycznych, opis obwodów, poprawne złącza i to, czy obudowy naprawdę chronią przed przypadkowym dotykiem.
  3. Weryfikuję pracę pod obciążeniem - sprawdzam, czy napięcie nie spada zbyt mocno, czy nie ma zakłóceń, a urządzenia działają stabilnie także wtedy, gdy układ pracuje dłużej lub jednocześnie zasila kilka elementów.

Jeżeli miałbym zostawić jedną zasadę, byłaby taka: w instalacji niskonapięciowej bezpieczeństwo nie wynika z samego numeru na zasilaczu, tylko z całego łańcucha - źródła, separacji, prowadzenia przewodów i pomiarów. Tam, gdzie obwód ma kontakt z użytkownikiem, wilgocią albo metalem, ten łańcuch trzeba sprawdzić szczególnie dokładnie. Wtedy ten rodzaj ochrony naprawdę robi różnicę, zamiast tylko dobrze wyglądać na schemacie.

FAQ - Najczęstsze pytania

SELV (Safety Extra-Low Voltage) to obwód elektryczny o bardzo niskim napięciu, bezpiecznie odseparowany od sieci zasilającej. Zapewnia ochronę przed porażeniem nawet w przypadku pojedynczej usterki, dzięki czemu jest idealny do miejsc o podwyższonym ryzyku.

SELV jest całkowicie odseparowany od ziemi i innych obwodów. PELV również jest bezpiecznie odseparowany, ale może być uziemiony. FELV to obwód niskonapięciowy, który nie zapewnia pełnej ochrony przeciwporażeniowej i wymaga dodatkowych środków bezpieczeństwa.

Układy SELV znajdziemy w oświetleniu niskonapięciowym (np. taśmy LED), automatyce budynkowej, systemach sterowania, dzwonkach, wideodomofonach oraz wszędzie tam, gdzie użytkownik ma bezpośredni kontakt z osprzętem, np. w łazienkach czy ogrodzie.

Nie. Samo niskie napięcie nie gwarantuje bezpieczeństwa. Kluczowa jest cała konstrukcja obwodu, w tym separacja od sieci zasilającej i odporność na pojedynczą awarię. Zasilacz musi zapewniać ochronną separację, a przewody być odpowiednio prowadzone.

Do najczęstszych błędów należą: wspólne prowadzenie przewodów SELV z obwodami 230V bez separacji, stosowanie zasilaczy bez odpowiedniej separacji ochronnej, uziemianie "na wszelki wypadek" oraz brak pomiarów po montażu.
