Uziom fundamentowy jest jednym z tych elementów instalacji, których nie widać po zakończeniu budowy, ale od których naprawdę dużo zależy. Dobrze zrobione uziemienie fundamentowe stabilizuje potencjały w budynku, wspiera ochronę przeciwporażeniową i odgromową oraz ułatwia współpracę z ochronnikami przepięć. W tym artykule pokazuję, jak ten element działa, jak go poprawnie wykonać, kiedy lepiej wybrać inny wariant i na co zwrócić uwagę, żeby nie poprawiać fundamentów po fakcie.
Najważniejsze fakty o uziemieniu fundamentowym
- Najlepiej zaplanować je na etapie zbrojenia i betonowania, bo wtedy wykonanie jest najprostsze i najtańsze.
- Kluczowa jest ciągłość połączeń metalowych elementów oraz pewne wyprowadzenie do głównej szyny wyrównawczej.
- W budynkach z fotowoltaiką, odgromówką i dużą ilością elektroniki taki element ma realny wpływ na bezpieczeństwo całego układu.
- Nie każde zbrojenie nadaje się automatycznie do roli uziomu, zwłaszcza przy fundamentach płytowych i zbrojeniu rozproszonym.
- Po wykonaniu trzeba sprawdzić ciągłość, stan połączeń i rezystancję uziemienia, a potem wracać do tego w przeglądach okresowych.
Co daje uziemienie fundamentowe w praktyce
W polskich warunkach technicznych zbrojenia fundamentów i metalowe elementy w niezbrojonych fundamentach są wprost wskazane jako część układu uziemiającego. Ja patrzę na to bardzo pragmatycznie: to nie jest „dodatek do instalacji”, tylko punkt odniesienia dla całego budynku. Dzięki niemu prądy zakłóceniowe, przepięcia i ewentualne prądy piorunowe mają kontrolowaną drogę odpływu, a metalowe części budynku nie „pływają” pod różnymi potencjałami.
W praktyce taki układ pomaga też ograniczyć skutki awarii przewodu PEN, zmniejsza ryzyko niebezpiecznych napięć dotykowych i poprawia współpracę z połączeniami wyrównawczymi. To ważne nie tylko w domach z klasyczną instalacją, ale też tam, gdzie pojawia się fotowoltaika, pompa ciepła, magazyn energii albo rozbudowana automatyka. Im więcej elektroniki i elementów przewodzących, tym mniej miejsca na przypadek.
Warto też pamiętać, że dobre uziemienie nie działa „samo z siebie”. Ono ma sens dopiero wtedy, gdy jest częścią całego systemu: przewodów ochronnych, głównej szyny wyrównawczej, ochronników przepięć i ewentualnie instalacji odgromowej. Dlatego dalej przechodzę od funkcji do konkretnego wykonania, bo tu najczęściej zapadają decyzje, których później nie da się łatwo cofnąć.
Jak wygląda poprawne wykonanie podczas budowy
Największy błąd, jaki widzę na budowach, to odkładanie tematu „na później”. Jeśli fundament ma pracować jako część układu uziemiającego, trzeba to przewidzieć przed betonowaniem, najlepiej na etapie projektu wykonawczego i uzgodnień między elektrykiem a konstruktorem. Nie lubię sytuacji, w której po zalaniu fundamentów zostaje tylko improwizacja, bo wtedy zamiast dobrego rozwiązania robi się kompromis.

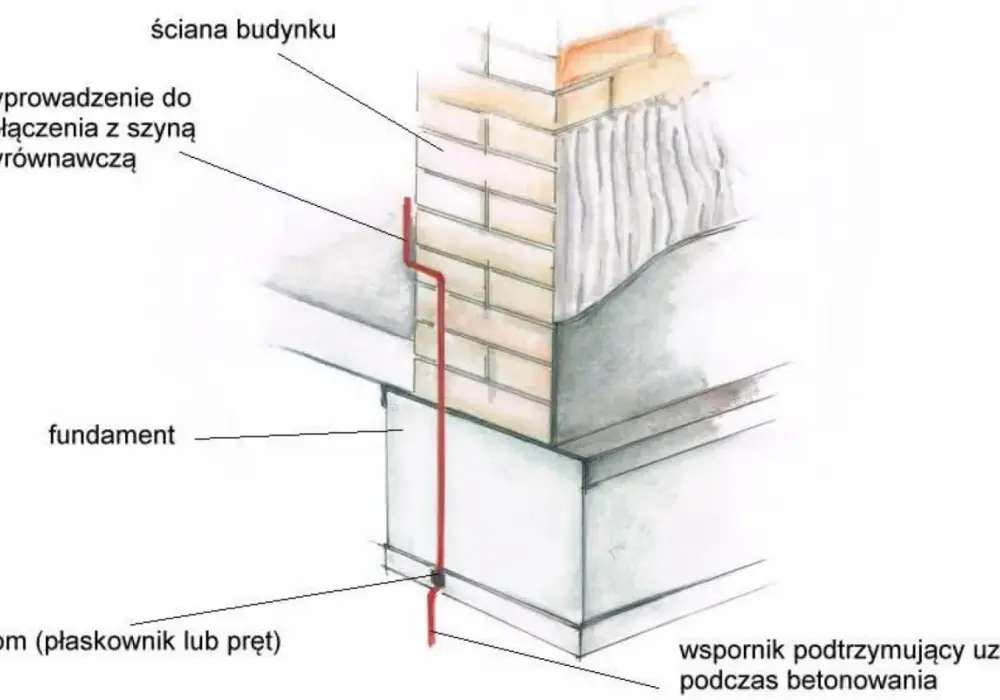

- Ustala się przebieg uziomu i miejsce wyprowadzenia do głównej szyny wyrównawczej albo punktu kontrolnego.
- Dobiera się materiał przewodzący i sposób połączeń tak, aby były trwałe oraz małooporowe.

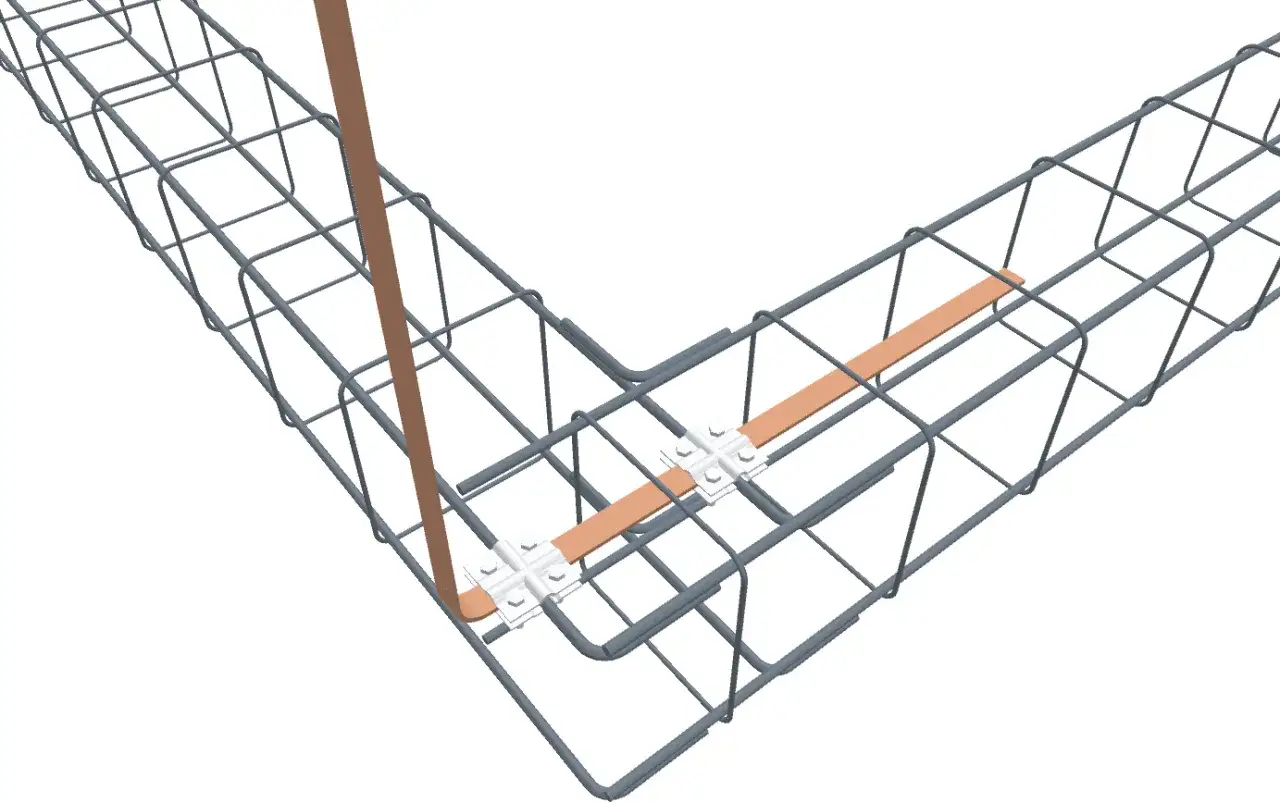

- Łączenia wykonuje się spawaniem albo atestowanymi zaciskami, jeśli projekt i technologia budowy to przewidują.
- Sprawdza się ciągłość jeszcze przed zalaniem betonu, bo po fakcie weryfikacja jest dużo trudniejsza.
- Wyprowadzenie oznacza się i zostawia w miejscu dostępnym do kontroli, a nie tam, gdzie „jakoś się zmieściło”.
W praktyce bardzo ważne jest, by nie mylić wiązania zbrojenia z połączeniem uziemiającym. Drut wiązałkowy służy do montażu konstrukcji, ale nie daje mi pewności, że po latach kontakt elektryczny nadal będzie dobry. Dlatego przy elementach nośnych liczy się rozwiązanie przewidziane w projekcie, a nie skrót budowlany. Jeśli fundament jest już zbrojony, da się to zrobić dobrze, ale tylko wtedy, gdy elektryk i konstruktor pracują na tych samych założeniach.
Przy okazji warto zadbać o dokumentację zdjęciową. Po kilku latach nikt nie pamięta, gdzie dokładnie wyprowadzono przewód, a taki detal potrafi oszczędzić sporo nerwów przy modernizacji instalacji albo montażu dodatkowych zabezpieczeń. To prowadzi do pytania, kiedy wystarczy wykorzystać samo zbrojenie, a kiedy lepiej dołożyć dedykowany element.
Kiedy lepszy jest wariant naturalny, a kiedy sztuczny
Wariant naturalny opiera się na istniejącym zbrojeniu żelbetowym albo metalowej konstrukcji budynku. Brzmi prosto, ale w praktyce wymaga bardzo pewnych połączeń i sensownej geometrii całego układu. Wariant sztuczny to z kolei osobny element przewodzący wbudowany w fundament, gdy samo zbrojenie nie daje wystarczającej pewności albo gdy konstrukcja nie nadaje się do roli uziomu.
| Wariant | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Naturalny | Pełne zbrojenie żelbetowe, stalowy szkielet, pale fundamentowe | Wykorzystuje element, który i tak jest w konstrukcji | Wymaga bardzo dobrej ciągłości połączeń i kontroli wykonania |
| Sztuczny | Gdy trzeba dołożyć przewodzący element w fundamencie | Łatwiej go zaplanować i zweryfikować | Musi zostać uwzględniony przed betonowaniem |
Nie każda płyta fundamentowa czy fundament z minimalnym zbrojeniem daje się od razu potraktować jako pełnoprawny uziom. W budynkach z bardzo rozproszonym zbrojeniem albo z rozwiązaniami nietypowymi trzeba patrzeć ostrożniej. Z mojego punktu widzenia najlepiej działa zasada: jeśli nie mam pewności co do ciągłości i trwałości połączeń, nie zakładam „z automatu”, że stal w betonie załatwia sprawę.
Są też wyjątki, w których można wykorzystać inne elementy nośne, na przykład stalowy szkielet czy zbrojenie pali fundamentowych. To ważne, bo nie chodzi o powielanie jednego schematu, tylko o stworzenie rzeczywiście skutecznego układu. Kiedy już wiadomo, jaki wariant ma sens, naturalnie pojawia się pytanie, jak ten fundamentowy układ wypada na tle innych sposobów uziemiania.
Jak wypada na tle uziomu otokowego i szpilkowego
Najczęściej inwestor stoi przed bardzo praktycznym wyborem: wykorzystać to, co daje fundament, czy zrobić uziom otokowy, czy może wbić szpilki. W nowym domu odpowiedź zwykle jest prosta, ale przy istniejącym budynku robi się znacznie ciekawiej. Poniższe zestawienie pokazuje różnice bez marketingowej mgły.
| Rozwiązanie | Najlepsze zastosowanie | Plusy | Minusy |
|---|---|---|---|
| W fundamencie | Nowa budowa, etap stanu surowego | Najlepiej wykorzystuje warunki budynku, zwykle daje bardzo dobrą stabilność | Wymaga planowania przed betonowaniem |
| Otokowy | Modernizacja lub budynek bez dobrego układu w fundamencie | Da się wykonać przy istniejącym obiekcie, łatwo go rozbudować | Wymaga robót ziemnych i dobrego zabezpieczenia przed korozją |
| Szpilkowy | Gdy brakuje miejsca albo trzeba szybko poprawić uziemienie | Mało inwazyjny na działce, przydatny w retrofitach | Często trzeba kilku elektrod, a efekt mocno zależy od gruntu |
Ja w nowych budynkach zawsze zaczynam od fundamentu, bo to najrozsądniejszy moment na wykonanie dobrego uziemienia. W starszych obiektach częściej wchodzi w grę otok albo zestaw szpilek, czasem łączony z istniejącymi elementami metalowymi budynku. Nie ma sensu udawać, że każde rozwiązanie pasuje wszędzie. To właśnie grunt, konstrukcja i etap inwestycji decydują o wyborze.
Jeśli budynek ma już stać lub jest w eksploatacji, nie opłaca się walczyć z betonem, który został zamknięty lata temu. Wtedy rozsądniej dobrać wariant możliwy do wykonania i dobrze go zintegrować z połączeniami wyrównawczymi. A ponieważ dziś wiele domów ma już instalację PV, temat robi się jeszcze bardziej praktyczny.
Dlaczego ma znaczenie przy fotowoltaice i ochronie odgromowej
Ja traktuję fotowoltaikę jak test jakości całego uziemienia. Falownik, ochronniki przepięć po stronie AC i DC, metalowe elementy konstrukcji oraz przewody prowadzone po dachu tworzą układ, który bez porządnego połączenia wyrównawczego zaczyna żyć własnym życiem. Dobre uziemienie nie zastępuje ograniczników przepięć ani instalacji odgromowej, ale sprawia, że ich działanie jest bardziej przewidywalne, a różnice potencjałów mniejsze.
W domach z PV szczególnie ważne są trzy rzeczy: wspólna szyna wyrównawcza, sensowne prowadzenie przewodów i krótka droga od elementów metalowych do punktu uziemienia. Jeśli do tego dochodzi metalowy dach, ładowarka samochodu elektrycznego albo rozbudowana automatyka budynkowa, znaczenie dobrego uziemienia jeszcze rośnie. Z mojego punktu widzenia nie ma tu miejsca na myślenie w stylu „jakoś to będzie”, bo właśnie w takich obiektach przepięcia robią najwięcej szkód.
Warto też pamiętać o liczbach, ale bez fetyszu jednej wartości. W ochronie przepięciowej często przywołuje się poziom 10 Ω jako praktyczny punkt odniesienia dla uziomu używanego do takich celów, jednak sama rezystancja nie mówi wszystkiego. Liczy się też ciągłość połączeń, geometria układu i to, czy elementy są faktycznie połączone w jeden system. To prowadzi do kontroli po wykonaniu, bo bez niej cała teoria zostaje tylko na papierze.
Jak sprawdzić, czy wszystko działa po zalaniu fundamentów
Po zakończeniu robót nie wystarczy założyć, że skoro beton już stwardniał, to wszystko jest w porządku. Trzeba sprawdzić ciągłość połączeń, stan miejsc narażonych na korozję i rezystancję uziemienia. W praktyce robi to uprawniony elektryk albo osoba zajmująca się pomiarami, używając odpowiedniego miernika i sensownej metody pomiarowej. Metoda 3- lub 4-przewodowa pozwala ograniczyć błędy wynikające z przewodów pomiarowych.
- Sprawdza się, czy wyprowadzenie jest dostępne i poprawnie oznaczone.
- Weryfikuje się ciągłość połączeń metalowych elementów w fundamencie.
- Mierzy się rezystancję uziemienia i porównuje wynik z założeniami projektu.
- Ocenia się stan antykorozyjny elementów i złączy.
- W razie potrzeby wykonuje się dokumentację pomiarową do odbioru.
Przeglądy okresowe też mają znaczenie. W praktyce sprawdza się ciągłość połączeń uziemiających i postęp korozji, a okresowe kontrole wykonuje się nie rzadziej niż co 5 lat. To nie jest formalność do odhaczenia, tylko sposób na wykrycie problemów, zanim zaczną szkodzić instalacji. Jeśli budynek jest rozbudowany albo pojawiają się nowe odbiorniki, pomiary warto traktować jeszcze poważniej.
Jeżeli wynik jest słaby, nie próbuję ratować sytuacji półśrodkami. Najpierw sprawdzam, czy problemem nie jest połączenie, a dopiero potem myślę o dodatkowym uziemieniu albo rozbudowie układu. Dzięki temu nie przepłaca się za coś, co wystarczyło dobrze skręcić, zespawać albo poprawnie wyprowadzić na etapie budowy.
Najwięcej kosztuje brak decyzji na etapie projektu
W praktyce największy koszt nie bierze się z samego metalu, tylko z późniejszego poprawiania błędów. Orientacyjne cenniki usług pokazują, że ułożenie bednarki uziemiającej bywa wyceniane mniej więcej na 50-75 zł za metr bieżący brutto, a typowy odcinek materiału 30x4 potrafi kosztować kilkaset złotych. To nie są stawki dla każdego budynku i każdej technologii, ale dobrze pokazują proporcję: łatwiej i taniej zrobić to od razu niż kuć, odkopywać i naprawiać po latach.
Najczęstsze błędy, które widzę, są zaskakująco powtarzalne:
- brak wyprowadzenia w miejscu dostępnym do pomiaru i kontroli,
- łączenie elementów „na szybko”, bez pewnej ciągłości elektrycznej,
- pominięcie uzgodnień między elektrykiem a konstruktorem,
- zbyt duże zaufanie do jednego elementu zamiast do całego układu wyrównawczego,
- brak myślenia o przyszłej fotowoltaice, magazynie energii albo ładowarce EV.
Jeśli projekt obejmuje nowy dom, ja zawsze planuję ten element razem z resztą instalacji, a nie jako późniejszy dodatek. To szczególnie ważne w budynkach, które mają pracować z fotowoltaiką, ochroną odgromową i większą ilością elektroniki, bo tam każdy niedopowiedziany detal wraca w postaci problemów z pomiarami albo przepięciami. Najlepsza decyzja to ta, którą podejmuje się zanim wylany beton zamknie temat na lata.
