W praktyce rezystancja uziemienia mówi mi przede wszystkim jedno: czy układ uziemiający naprawdę odprowadzi energię tam, gdzie powinien, czy tylko „wygląda dobrze” na papierze. W tym artykule wyjaśniam, co oznacza ten parametr, jak interpretować wynik pomiaru, co go zawyża i jak poprawić uziom bez zgadywania. Dorzucam też praktyczne odniesienie do domowych instalacji, fotowoltaiki i ochrony odgromowej, bo właśnie tam temat ma największe znaczenie.
Najważniejsze rzeczy, które warto wiedzieć o uziemieniu
- Sam opór uziomu nie jest celem samym w sobie, tylko wskaźnikiem jakości całego układu uziemiającego.
- W typowych obiektach często jako praktyczny punkt odniesienia przyjmuje się 10 Ω lub mniej, ale nie jest to uniwersalny limit dla każdej instalacji.
- W instalacjach PV i przy ochronie odgromowej niska wartość ma szczególne znaczenie dla odprowadzenia udarów i wyrównania potencjałów.
- Na wynik pomiaru mocno wpływają: suchy grunt, korozja, słabe połączenia, zbyt mała głębokość uziomu i błędny dobór metody.
- Pomiar trzeba dobrać do układu, a w złożonych instalacjach często rozłącza się punkty kontrolne, żeby nie mierzyć wartości „wypadkowej”.
- Jeśli wynik jest za wysoki, skuteczniej działa zwykle dołożenie lub pogłębienie uziomu niż kosmetyczne poprawki przewodów.
Co ten parametr mówi o instalacji
Najprościej: to opór elektryczny, jaki stawia grunt i sam układ uziemiający prądowi, który ma zostać bezpiecznie rozproszony. Ja patrzę na niego nie jak na suchą liczbę, ale jak na sygnał, czy uziom ma dobrą „drogę ucieczki” dla prądu zwarciowego, przepięciowego albo udarowego. Im niższa wartość, tym łatwiej utrzymać stabilny potencjał instalacji względem ziemi.
Warto jednak pamiętać, że sama liczba w omach nie opisuje wszystkiego. O wyniku decydują m.in. rezystywność gruntu, wilgotność, głębokość posadowienia elektrody, długość i geometria uziomu, jakość połączeń oraz korozja. Dwa układy z identycznym wynikiem mogą pracować zupełnie inaczej, jeśli jeden ma solidny uziom fundamentowy, a drugi pojedynczą szpilkę wbita płytko w przesuszony piasek.
W instalacjach elektrycznych warto też rozróżnić dwie rzeczy: opór samego uziomu i skuteczność ochrony. W układzie TN nie zawsze „walczy się” o jedną konkretną wartość rezystancji, bo o bezpieczeństwie często decyduje również impedancja pętli zwarcia, czas zadziałania zabezpieczeń i połączenia wyrównawcze. To prowadzi do najczęstszego błędu: oceniania całej instalacji wyłącznie po jednym pomiarze.
Dlatego ja traktuję ten parametr jako element większej układanki, a nie samodzielny werdykt. To naturalnie prowadzi do pytania, kiedy niski opór uziomu ma największe znaczenie w praktyce.
Kiedy niski opór uziomu ma największe znaczenie
Najbardziej zależy mi na nim tam, gdzie instalacja ma odprowadzać energię z przepięć, wyładowań atmosferycznych albo chronić wrażliwą elektronikę. W domu jednorodzinnym temat wraca przy rozdzielnicy, ogranicznikach przepięć, połączeniach wyrównawczych i systemie ochrony odgromowej. W fotowoltaice dochodzi jeszcze konstrukcja wsporcza, falownik, przewody DC i współpraca z SPD, czyli ochronnikami przepięć.
W praktyce nie ma jednej magicznej granicy dla wszystkich obiektów, ale można przyjąć rozsądne punkty odniesienia. Poniżej zestawiam to tak, jak sam bym to czytał podczas odbioru instalacji.
| Sytuacja | Co ma największe znaczenie | Praktyczny punkt odniesienia |
|---|---|---|
| Dom jednorodzinny | Połączenia wyrównawcze, skuteczność uziomu, stan złączy | Często dąży się do 10 Ω lub mniej, jeśli projekt nie podaje inaczej |
| Fotowoltaika na dachu lub gruncie | SPD, konstrukcja, wyrównanie potencjałów, ochrona przed udarem | Im niższa wartość, tym lepiej; 10 Ω bywa rozsądnym celem projektowym |
| Układ TN | Impedancja pętli zwarcia i czas wyłączenia zabezpieczeń | Sam opór uziomu nie rozstrzyga o skuteczności ochrony |
| Obiekt specjalny, np. stacja | Napięcia dotykowe i krokowe, rozległość uziomu | Wymagania mogą schodzić do pojedynczych omów |
To właśnie widać najlepiej na przykładzie fotowoltaiki. Konstrukcja modułów, okablowanie DC i ochrona przeciwprzepięciowa są dużo bardziej wrażliwe na źle wykonane uziemienie niż zwykła „goła” rozdzielnica. Jeśli uziom ma wysoką rezystancję, rośnie ryzyko, że energia przepięcia nie zostanie odprowadzona tak szybko, jak powinna. Z kolei przy ochronie odgromowej chodzi nie tylko o sam wynik w omach, ale też o ograniczenie napięć dotykowych i krokowych.
Właśnie dlatego nie lubię uproszczenia typu „musi być zawsze 10 Ω i koniec”. To bywa pomocny skrót, ale nie zastępuje projektu, norm i realnych warunków gruntu. Następny krok to już pomiar, bo bez niego cała dyskusja zostaje tylko teorią.
Jak mierzy się opór uziomu i dlaczego wynik zależy od metody
Najczęściej stosuje się metodę techniczną z sondami pomocniczymi, czyli układ 3P, a przy małych wartościach i potrzebie kompensacji przewodów także 4P. W praktyce wygląda to tak, że miernik wymusza przepływ prądu między badanym uziomem a sondą prądową, a następnie mierzy spadek potencjału na sondzie napięciowej. Z tego wylicza wynik.
Żeby pomiar miał sens, sondy trzeba rozstawić w odpowiedniej odległości. Dobrą zasadą jest zachowanie dystansu co najmniej pięciokrotnie większego od wymiaru badanego uziomu, a sonda napięciowa zwykle ląduje w okolicach 0,6 tej odległości. Jeśli po przesunięciu sondy wynik zmienia się o więcej niż około 3%, pomiar trzeba powtórzyć z większym rozstawem. To nie są detale laboratoryjne, tylko praktyka, która chroni przed fałszywie dobrym odczytem.
W złożonych układach dochodzi jeszcze jeden ważny szczegół: złącza kontrolno-pomiarowe trzeba często rozłączyć, żeby nie zmierzyć wartości całego systemu zamiast konkretnego uziomu. To szczególnie ważne w instalacjach z połączeniami odgromowymi i rozbudowaną siecią przewodów. Jeśli tego nie zrobię, mogę przeoczyć przerwę w przewodzie albo uszkodzone połączenie, bo obwód „zamknie się” inną drogą.
Metody cęgowe są wygodne, bo nie wymagają rozkładania terenu ani wbijania sond w ziemię, ale nie zawsze nadają się do każdego układu. Z kolei pomiar 4P przydaje się wtedy, gdy badany uziom ma małą rezystancję i trzeba ograniczyć wpływ przewodów pomiarowych. Wniosek jest prosty: dobór metody jest równie ważny jak sam miernik. I właśnie dlatego ten sam uziom może dać różny wynik u różnych wykonawców.
Skoro już wiadomo, jak łatwo o przekłamanie, warto sprawdzić, co najczęściej zawyża wynik i psuje odbiór.
Co najczęściej zawyża wynik
Największe problemy zaczynają się zwykle nie od samego gruntu, tylko od sumy drobnych niedociągnięć. Widziałem instalacje, w których uziom był sensownie zaprojektowany, ale korozja na złączach, źle dobrana głębokość i brak okresowej kontroli zrobiły swoje. Do tego dochodzi sezonowość: po suchej wiośnie lub długim lecie wynik potrafi wzrosnąć wyraźnie bez żadnej awarii w samej instalacji.
| Przyczyna | Co robi z wynikiem | Na co zwrócić uwagę |
|---|---|---|
| Suchy, piaszczysty grunt | Zwiększa opór przepływu prądu | Głębokość, lokalna wilgotność, warstwa bardziej przewodząca |
| Zbyt płytki uziom | Oddala elektrodę od stabilniejszych warstw ziemi | Warto sprawdzić możliwość pogłębienia lub dołożenia kolejnych elektrod |
| Korozja i słabe połączenia | Przerywa ciągłość i podnosi opór przejścia | Śruby, spawy, zaciski, miejsca styku pod ziemią i nad ziemią |
| Zbyt mały rozstaw sond pomiarowych | Zaniża lub zawyża odczyt | Powtórzyć pomiar przy większym rozstawie |
| Nieodłączony układ pomocniczy | Pokazuje wartość wypadkową zamiast lokalnej | Rozłączyć złącza kontrolne, jeśli wymaga tego układ |
Do tego dochodzi jeszcze jeden częsty błąd: ocenianie pomiaru bez kontekstu. Jeśli instalacja ma ochronniki przepięć, konstrukcję PV i odgromienie, to wysoki wynik jest bardziej niepokojący niż w prostszym obiekcie bez tych elementów. Ja zawsze pytam: co ten uziom ma obsługiwać i na jakim gruncie został wykonany. Bez tej odpowiedzi sama liczba niewiele mówi.
Właśnie dlatego zamiast od razu „walczyć z omami”, lepiej najpierw zrozumieć źródło problemu. To prowadzi do sensowniejszych napraw, które naprawdę obniżają opór układu, a nie tylko poprawiają papierową wartość.
Jak poprawić uziemienie bez kosztownych błędów
Jeśli wynik jest za wysoki, najskuteczniejsze działania zwykle są bardzo proste, choć nie zawsze tanie: dołożenie elektrod, pogłębienie uziomu, poprawa połączeń i zwiększenie kontaktu z gruntem. W praktyce lepiej działa jedna dobrze wykonana szpilka wbita głębiej niż kilka przypadkowych, ustawionych zbyt blisko siebie. Jeśli elektrody są za gęsto, ich strefy oddziaływania zaczynają się nakładać i zysk jest marny.

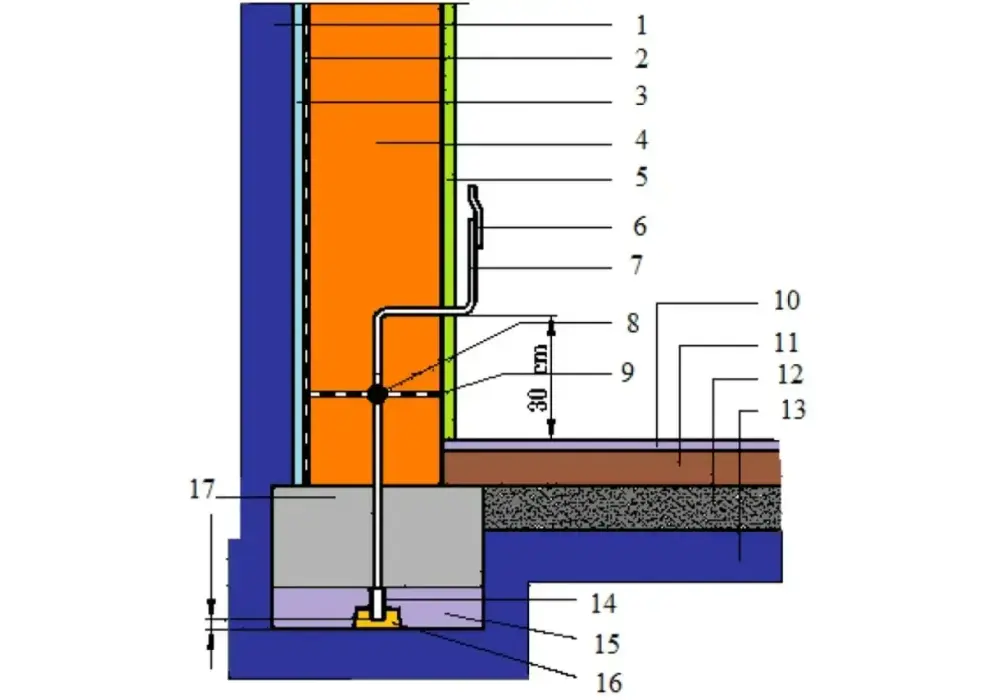

Przy gruntach trudnych, suchych albo skalistych rozważa się uziom otokowy, fundamentowy albo układ wieloelektrodowy. Dla mnie kluczowe jest to, by nie traktować samej liczby jako jedynego celu. Czasem rozsądniej jest poprawić bezpieczeństwo przez lepsze wyrównanie potencjałów i właściwy dobór SPD niż kurczowo walczyć o kolejne pojedyncze omy w bardzo niekorzystnym podłożu.
Warto też zadbać o rzeczy banalne, ale krytyczne: oczyszczenie miejsc styku z farby i rdzy, właściwe zaciski, ciągłość przewodów oraz ochronę antykorozyjną tam, gdzie jest to możliwe. Jeśli połączenie jest słabe, nawet dobry uziom w gruncie nie pomoże. Ja często powtarzam, że układ uziemiający jest tylko tak dobry, jak jego najsłabszy styk.
Po każdej zmianie trzeba wykonać ponowny pomiar i porównać wynik z poprzednim. Tylko wtedy wiadomo, czy poprawka rzeczywiście zadziałała. To zamyka temat napraw i otwiera ostatnią, bardzo praktyczną część: co warto zostawić w dokumentacji i sprawdzać później.
Co sprawdzić przed odbiorem i w kolejnych przeglądach
Przy odbiorze nie patrzę wyłącznie na odczyt z miernika. Zapisuję też metodę pomiaru, warunki gruntowe, stan złączy, lokalizację sond oraz to, czy rozłączono odpowiednie punkty kontrolne. Bez tych danych wynik po kilku miesiącach bywa mało porównywalny, a przecież właśnie porównanie z poprzednim pomiarem mówi najwięcej o stanie instalacji.
- sprawdź, czy wykonano pomiar właściwą metodą dla danego układu,
- upewnij się, że złącza kontrolne i połączenia są czytelne oraz dostępne do przeglądu,
- porównaj wynik z projektem, a nie tylko z „ustną normą” z rozmowy na budowie,
- zapisz warunki pogodowe, bo suchy grunt potrafi zmienić odczyt bardziej, niż się wydaje,
- przy fotowoltaice i ochronie odgromowej sprawdź także ciągłość połączeń wyrównawczych i stan SPD.
Jeśli mam pod ręką tylko jedną zasadę, to jest nią ta: nie oceniaj uziomu po samej liczbie, tylko po tym, czy cały układ naprawdę spełnia swoją funkcję. Dobrze wykonany pomiar, sensowny projekt i regularna kontrola dają więcej niż pogoń za idealnym wynikiem bez kontekstu. A przy instalacjach elektrycznych, zwłaszcza w budynkach z fotowoltaiką, to właśnie praktyka decyduje o bezpieczeństwie.
