Układ TN-C-S - Rozdział PEN, RCD i fotowoltaika. Czy znasz zasady?

Układ TN-C-S to jeden z tych tematów, które brzmią technicznie, ale w praktyce decydują o bezpieczeństwie całej instalacji. Ja patrzę na niego przede wszystkim przez pryzmat tego, gdzie rozdzielić przewód PEN, kiedy można bezpiecznie stosować wyłączniki różnicowoprądowe i jak przygotować instalację pod fotowoltaikę albo inne nowoczesne odbiory. To tekst dla osób, które chcą zrozumieć zasady bez nadmiaru żargonu, ale z konkretem potrzebnym przy modernizacji lub odbiorze instalacji.

Czym jest układ TN-C-S i jak działa w instalacji

W instalacji 230/400 V układ TN-C-S oznacza, że do punktu rozdziału pracuje przewód PEN, który łączy funkcję ochronną i neutralną. Za tym punktem rozdzielasz go na PE i N, więc dalej masz już układ z osobnym przewodem ochronnym i neutralnym, czyli w praktyce TN-S. Po rozdziale instalacja trójfazowa ma zwykle pięć żył, a jednofazowa trzy.

To rozróżnienie jest ważne, bo przewód PE nie powinien przenosić prądu roboczego, a N nie może zastępować ochrony. Ja lubię tłumaczyć to tak: przed rozdziałem zasilanie i ochrona idą wspólnie, po rozdziale każdy przewód ma już jedno zadanie. Właśnie dlatego miejsce podziału PEN trzeba zaprojektować świadomie, a nie „tam, gdzie wygodnie”.

Jeśli punkt rozdziału jest wykonany poprawnie, instalacja po stronie odbiorczej daje dużo większą swobodę przy doborze zabezpieczeń i obwodów. To otwiera drogę do bardziej praktycznego pytania: gdzie taki układ spotyka się najczęściej i kiedy naprawdę ma sens.

Gdzie ten układ spotyka się najczęściej

Najczęściej widzę go w domach jednorodzinnych, budynkach modernizowanych i obiektach, w których operator sieci doprowadza do złącza przewód PEN, a właściciel robi już wewnątrz rozdział na PE i N. W polskich warunkach technicznych dla budynków to właśnie TN-S i TN-C-S są najczęściej naturalnym kierunkiem dla instalacji wewnętrznych. Taki układ ma sens, gdy chcesz zachować istniejące zasilanie, ale jednocześnie podnieść poziom ochrony w obwodach końcowych.

• Przy modernizacji starej instalacji dwuprzewodowej, bo pozwala przejść na osobne PE i N bez natychmiastowej wymiany całej infrastruktury.
• Przy rozdzielnicy głównej w domu lub budynku usługowym, bo tam najłatwiej kontrolować punkt podziału i połączenia wyrównawcze.
• Przy fotowoltaice, pompach ciepła i ładowarkach samochodów elektrycznych, bo nowoczesna elektronika lepiej współpracuje z uporządkowanym układem przewodów ochronnych.
• W obiektach, w których planuje się wyłączniki różnicowoprądowe w większości obwodów końcowych, bo po rozdziale można je stosować bez sztuczek i obejść.

W praktyce ten układ wygrywa tam, gdzie pełny remont byłby zbyt drogi, ale pozostawienie starego TN-C nie dawałoby już akceptowalnego poziomu bezpieczeństwa. Skoro to już wiemy, warto zestawić go z pozostałymi układami, bo wtedy różnice stają się naprawdę czytelne.

TN-C, TN-C-S i TN-S bez technicznego żargonu

Najprościej myśleć o tym tak: TN-C to jeden wspólny przewód PEN od początku do końca, TN-S to pełne rozdzielenie od samego źródła, a TN-C-S stoi pośrodku. Właśnie dlatego bywa wybierany przy modernizacjach. Daje więcej możliwości niż klasyczny TN-C, a jednocześnie jest tańszy i prostszy do wdrożenia niż całkowite przejście na TN-S wszędzie.

Ta tabela dobrze pokazuje sedno sprawy: TN-C-S nie jest „gorszym TN-S”, tylko praktycznym układem przejściowym, który ma swoje warunki brzegowe. A te warunki zaczynają się od poprawnego rozdziału PEN, więc przechodzę właśnie do najważniejszej części wykonawczej.

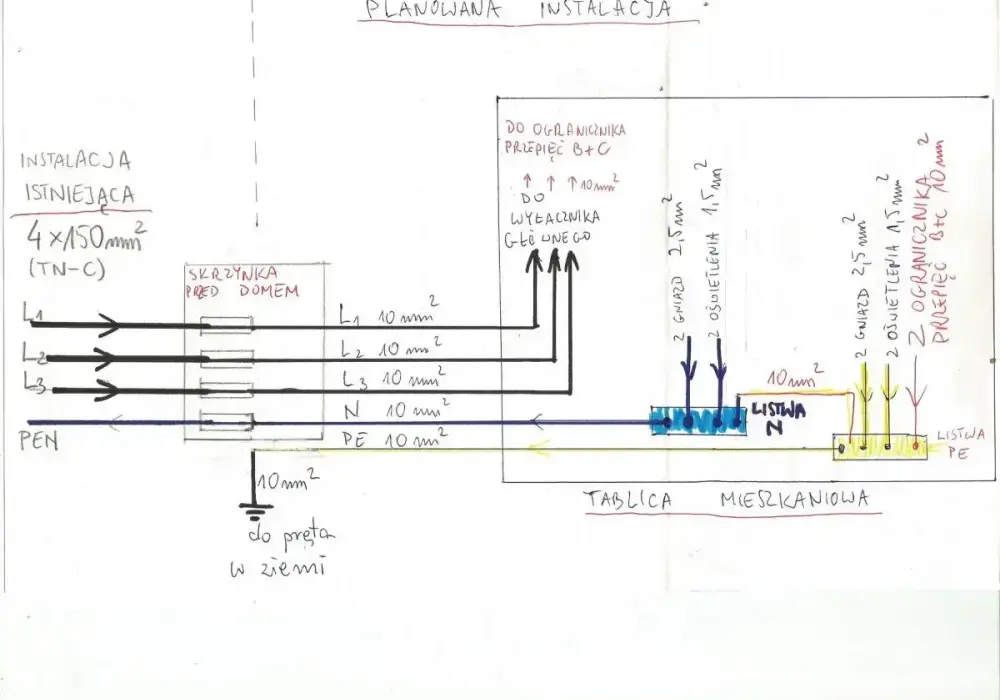

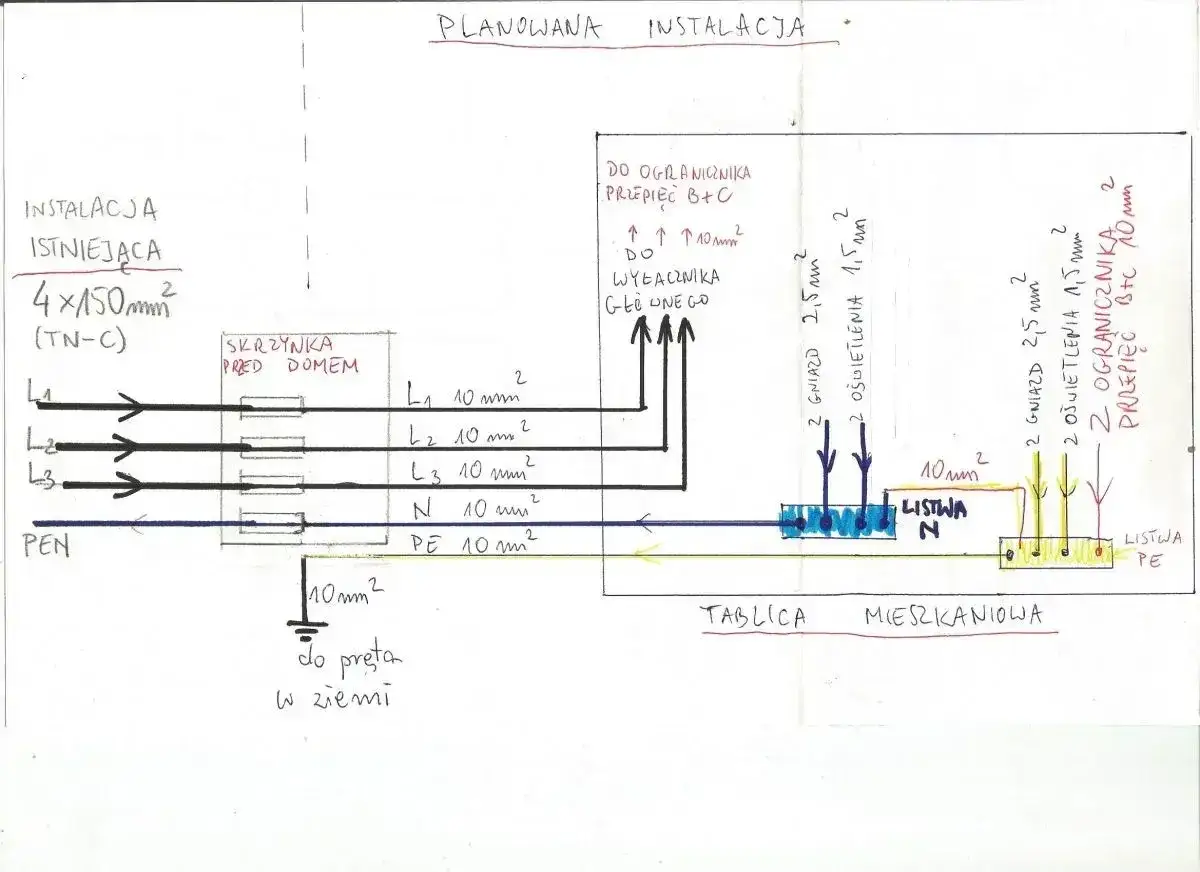

Jak poprawnie wykonać rozdział przewodu PEN

Rozdział przewodu PEN robi się w miejscu, które ma sens techniczny, a nie tam, gdzie akurat łatwo go „upchnąć”. W praktyce najczęściej jest to główna rozdzielnica lub najbliższy punkt przy wejściu zasilania do budynku, połączony z główną szyną wyrównawczą (GSU) i uziomem obiektu. To nie jest detal estetyczny, tylko element ochrony przeciwporażeniowej.

1. Sprawdza się, czy przewód PEN ma odpowiedni przekrój. W praktyce projektowej przyjmuje się co najmniej 10 mm² Cu albo 16 mm² Al.
2. Wykonuje się trwałe połączenie punktu rozdziału z GSU i uziemieniem obiektu.
3. Rozdziela się PEN na osobne szyny PE i N, bez późniejszego łączenia ich w gniazdach, puszkach i podrozdzielnicach.
4. Dopiero za punktem rozdziału montuje się wyłączniki różnicowoprądowe (RCD), zwykle 30 mA w obwodach końcowych, oraz ograniczniki przepięć.
5. Na końcu robi się pomiary: ciągłość przewodów ochronnych, impedancję pętli zwarcia, czyli opór toru zwarciowego, skuteczność RCD i rezystancję izolacji.

Właśnie tu najczęściej pojawia się błąd: ktoś traktuje rozdział jako jednorazowe przełożenie kilku przewodów, a pomija całą resztę układu. Tymczasem bez porządnego uziemienia, wyrównania potencjałów i sprawdzenia zabezpieczeń TN-C-S może wyglądać poprawnie tylko na papierze.

Jeśli po rozdziale dochodzą jeszcze odbiorniki energoelektroniczne, temat staje się ciekawszy, bo to właśnie one ujawniają różnicę między poprawnym projektem a prowizorką.

Co zmienia fotowoltaika i inne nowoczesne odbiorniki

Fotowoltaika, pompy ciepła i ładowarki aut elektrycznych lubią porządek w instalacji. Inwerter PV, sterownik pompy czy wallbox nie znoszą przypadkowego prowadzenia przewodów ochronnych, a źle dobrany układ uziemienia potrafi generować fałszywe zadziałania zabezpieczeń albo utrudnić dobór odpowiedniego RCD. W praktyce TN-C-S jest tu wygodny, bo po rozdziale można konsekwentnie prowadzić PE i N oraz projektować ochronę pod konkretne urządzenie.

Najczęściej zwracam uwagę na trzy rzeczy:

• dobór typu wyłącznika różnicowoprądowego zgodnie z instrukcją falownika lub urządzenia, bo nie każdy obwód wymaga tego samego rozwiązania;
• ciągłość połączeń wyrównawczych i poprawne połączenie z GSU, bo przy instalacjach PV to właśnie one stabilizują potencjały;
• koordynację z ogranicznikami przepięć, szczególnie tam, gdzie na dachu i w rozdzielnicy pojawia się większa liczba elektroniki niż w klasycznym domu.

Ważny niuans: sam fakt, że instalacja jest „po rozdziale”, nie oznacza jeszcze, że każda fotowoltaika zadziała bez dodatkowych analiz. Producent falownika może wymagać konkretnego typu ochrony różnicowoprądowej albo dodatkowego modułu wykrywania prądu stałego, więc ten fragment projektu trzeba czytać razem z dokumentacją urządzenia, nie z przyzwyczajenia.

To prowadzi do praktyki codziennej, czyli do błędów, które widzę najczęściej podczas modernizacji starych instalacji.

Najczęstsze błędy, które psują bezpieczeństwo instalacji

Najwięcej problemów nie wynika z samej idei TN-C-S, tylko z jej niechlujnego wykonania. Zwykle powtarzają się te same błędy, a każdy z nich osłabia bezpieczeństwo całej instalacji.

• Rozdział PEN w przypadkowym miejscu zamiast w głównej rozdzielnicy.
• Ponowne łączenie PE i N za punktem rozdziału, najczęściej „bo tak było wygodniej”.
• Brak uziemienia punktu rozdziału albo pominięcie głównych połączeń wyrównawczych.
• Zbyt mały przekrój przewodu PEN przed rozdziałem.
• Montaż RCD po stronie, gdzie nadal pracuje przewód PEN.
• Brak pomiarów po modernizacji i opieranie się wyłącznie na samym oglądzie instalacji.

Jest też błąd bardziej miękki, ale bardzo częsty: założenie, że sama wymiana osprzętu rozwiązuje problem starej instalacji. Nie rozwiązuje. Jeśli przewód PEN jest w złym stanie, jeśli połączenia wyrównawcze są przypadkowe, a rozdzielnica nie daje kontroli nad obwodami, to nawet nowe gniazda i nowe zabezpieczenia nie odwrócą podstawowego ryzyka.

Właśnie dlatego przed modernizacją warto ocenić, czy wystarczy rozdział, czy lepiej zaplanować większy remont. Ten punkt często oszczędza więcej pieniędzy niż sama „szybka naprawa”.

Kiedy rozdział wystarczy, a kiedy lepiej zaplanować pełniejszą modernizację instalacji

Jeżeli instalacja ma dobry tor zasilania, odpowiedni przekrój PEN i sensowny punkt wejścia do budynku, TN-C-S bywa bardzo rozsądnym wyborem. Jeśli jednak przewód jest stary, połączenia są niepewne, a rozdział miałby powstać wyłącznie „na siłę”, lepiej nie udawać modernizacji i rozważyć pełniejsze odtworzenie instalacji z wyraźnym TN-S po stronie odbiorczej.

• Wystarczy rozdział PEN, gdy instalacja jest stabilna, a celem jest bezpieczne uporządkowanie obwodów i przygotowanie ich pod RCD oraz nowe odbiory.
• Lepiej iść dalej, gdy planujesz generalny remont, znaczną rozbudowę albo instalację wielu urządzeń energoelektronicznych.
• Nie odkładaj pomiarów, bo to one pokazują, czy układ działa tak, jak powinien, a nie tylko wygląda poprawnie.

Najuczciwiej patrzeć na TN-C-S jak na świadomy kompromis: daje realny wzrost bezpieczeństwa i porządku w instalacji, ale tylko wtedy, gdy punkt rozdziału, uziemienie, zabezpieczenia i pomiary są wykonane razem, a nie osobno.
