W instalacjach elektrycznych oznaczenie IP potrafi oszczędzić sporo kłopotów, ale tylko wtedy, gdy rozumie się je poprawnie. Jeśli rozłożyć oznaczenie na części, ip66 co oznacza w praktyce tyle, że obudowa jest pyłoszczelna i odporna na silne strumienie wody z dowolnego kierunku. W tym tekście wyjaśniam, gdzie taka klasa ochrony ma sens, czego nie gwarantuje i jak nie popełnić błędu przy doborze obudowy.
Najważniejsze informacje w skrócie
- IP66 oznacza pełną ochronę przed pyłem i odporność na silne strumienie wody.
- To dobry wybór do zewnętrznych rozdzielnic, puszek, opraw, automatyki i części instalacji PV.
- IP66 nie oznacza zanurzenia ani odporności na każde uszkodzenie mechaniczne.
- O końcowej szczelności decyduje też montaż: dławnice, uszczelki, zaślepki i prawidłowe dokręcenie pokrywy.
- W porównaniu z IP65 IP66 lepiej znosi mocniejszy strumień wody, a IP67 i IP68 dotyczą już zanurzenia.
Jak czytać oznaczenie IP66

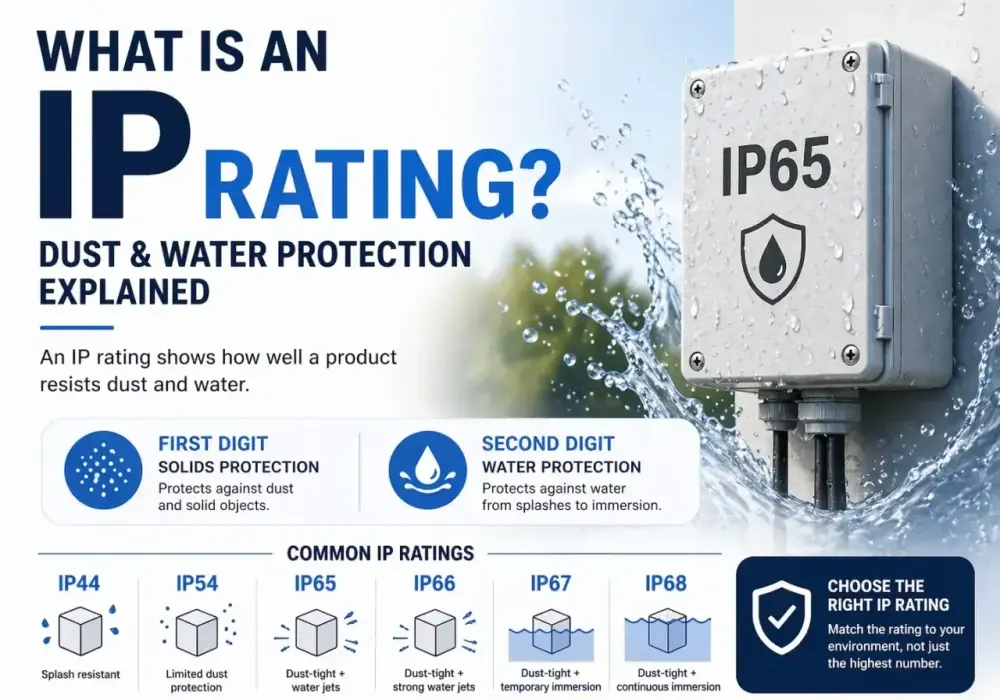

Zgodnie z IEC/EN 60529 kod IP składa się z dwóch cyfr: pierwsza opisuje ochronę przed ciałami stałymi, druga przed wodą. W IP66 pierwsza szóstka oznacza, że pył nie powinien dostać się do środka w ilości szkodliwej dla pracy urządzenia, a druga, że obudowa wytrzyma silne strumienie wody lanych na nią z różnych stron. Ja czytam to po prostu jako: sprzęt jest przystosowany do trudnych warunków zewnętrznych, ale nie do pracy pod wodą.
W praktyce to ważne rozróżnienie. IP66 nie mówi, że urządzenie można zanurzyć, tylko że poradzi sobie z deszczem, rozbryzgami, myciem i pyłem, który potrafi dostać się do zwykłej obudowy szybciej, niż się wydaje. To właśnie dlatego taki poziom ochrony tak często pojawia się przy sprzęcie montowanym na elewacji, w terenie i przy instalacjach narażonych na okresowe mycie. Następny krok to odpowiedź na pytanie, gdzie ta klasa faktycznie ma sens.
Gdzie IP66 ma sens w instalacjach elektrycznych
Najczęściej spotykam tę klasę tam, gdzie obudowa ma kontakt z deszczem, pyłem, błotem, a czasem także z myciem wodą pod ciśnieniem.
- Rozdzielnice zewnętrzne - chronią aparaturę, która pracuje na elewacji, słupie lub przy ogrodzeniu.
- Puszki i obudowy łączeniowe - ważne przy trasach kablowych prowadzonych na zewnątrz budynku.
- Oprawy oświetleniowe LED - przy oświetleniu podjazdów, parkingów i stref technicznych.
- Falowniki i osprzęt PV - szczególnie tam, gdzie urządzenie nie stoi w ogrzewanym pomieszczeniu, tylko w warunkach podwyższonego zapylenia lub wilgoci.
- Elementy automatyki - czujniki, sterowniki, moduły sygnalizacyjne i osprzęt przy maszynach pracujących na zewnątrz.
W praktyce IP66 daje sens wtedy, gdy problemem nie jest woda stojąca lub zalanie, lecz deszcz, kurz i okresowe mycie. Właśnie w takich warunkach ta klasa ochrony zwykle daje najlepszy stosunek bezpieczeństwa do ceny, ale nie warto traktować jej jako uniwersalnej odpowiedzi na każdy scenariusz.
Jeśli urządzenie ma pracować w zalewanym kanale, studzience albo miejscu, gdzie realne jest dłuższe zanurzenie, sam IP66 już nie wystarczy. To prowadzi do ważnego pytania: czego ta klasa nie obejmuje.
Czego IP66 nie gwarantuje
To jest miejsce, w którym najczęściej rodzą się błędy. IP66 mówi dużo o pyłach i wodzie, ale nie rozwiązuje wszystkich problemów środowiskowych.
- Nie oznacza zanurzenia - do tego służą klasy IP67 i IP68.
- Nie mówi nic o odporności na uderzenia - tu patrzy się na kod IK.
- Nie chroni przed błędnym montażem - źle dobrana dławnica kablowa, niedokręcona pokrywa albo źle osadzona uszczelka potrafią zabić szczelność.
- Nie zabezpiecza przed kondensacją - wilgoć może skraplać się wewnątrz obudowy, jeśli różnice temperatur są duże.
- Nie zastępuje doboru materiału - plastik, aluminium i stal nierdzewna zachowują się inaczej w UV, w soli i w chemii.
Właśnie dlatego w dobrych projektach nie patrzę tylko na sam numer IP. Sprawdzam też materiał obudowy, temperaturę pracy, wentylację, promieniowanie UV i to, czy producent przewidział właściwe przepusty kablowe. Od tego zależy, czy ochrona działa tylko na etapie testu, czy także po kilku sezonach na zewnątrz.
Żeby jeszcze lepiej ustawić oczekiwania, warto zestawić IP66 z klasami, które najczęściej pojawiają się obok niego.
IP66 a inne popularne klasy ochrony
W rozmowach o obudowach elektrycznych IP66 często porównuje się z IP65, IP67 i IP68. To porównanie ma sens, bo pokazuje nie tylko poziom ochrony, ale też typ zagrożenia, na które dana klasa odpowiada.
| Klasa | Ochrona przed pyłem | Ochrona przed wodą | Najlepsze zastosowanie |
|---|---|---|---|
| IP65 | Tak, pełna szczelność przeciw pyłowi | Strumienie wody z dowolnego kierunku | Urządzenia narażone na deszcz i zwykłe mycie, ale nie na mocniejsze oddziaływanie wody |
| IP66 | Tak, pełna szczelność przeciw pyłowi | Silne strumienie wody z dowolnego kierunku | Warunki zewnętrzne, mycie ciśnieniowe, pył i intensywniejsza ekspozycja na wodę |
| IP67 | Tak, pełna szczelność przeciw pyłowi | Chwilowe zanurzenie w wodzie | Miejsca, gdzie urządzenie może zostać zalane lub na krótko zanurzone |
| IP68 | Tak, pełna szczelność przeciw pyłowi | Dłuższe zanurzenie, według warunków producenta | Aplikacje podwodne, studzienki, środowiska o stałym kontakcie z wodą |
Najważniejszy wniosek jest prosty: wyższy numer nie zawsze oznacza lepszy wybór. Jeśli sprzęt będzie często myty strumieniem wody, IP66 bywa lepsze niż IP67, bo to właśnie na taki typ obciążenia jest testowane. Jeśli z kolei ryzyko dotyczy zanurzenia, IP66 przestaje być wystarczające, nawet jeśli na papierze wygląda solidnie. To dobry moment, by przejść od porównania klas do praktyki montażowej.
Jak wybrać obudowę, żeby szczelność nie skończyła się na papierze
W terenie nie przegrywa zwykle sama klasa ochrony, tylko jej nieprawidłowe wykorzystanie. Ja przy doborze obudowy patrzę nie tylko na IP66, ale na cały układ: korpus, pokrywę, uszczelkę, wejścia kablowe i warunki serwisowe.
- Dobierz właściwe dławnice kablowe - średnica przewodu musi pasować do zakresu pracy dławnicy, inaczej szczelność jest pozorna.
- Sprawdź uszczelkę pokrywy - materiał, kształt i sposób docisku są równie ważne jak sam symbol IP.
- Nie dokładaj otworów „na szybko” - każde dodatkowe wiercenie bez odpowiedniego przepustu psuje założenia ochrony.
- Uwzględnij UV i temperaturę - obudowa na zewnątrz starzeje się inaczej niż ta w suchym pomieszczeniu.
- Myśl o serwisie już na etapie montażu - jeśli później trzeba będzie często otwierać obudowę, system zamknięcia musi to wytrzymać bez utraty szczelności.
- Trzymaj się zaleceń producenta - moment dokręcenia śrub i kolejność zamykania obudowy nie są detalem, tylko częścią konstrukcji ochronnej.
W fotowoltaice to widać wyjątkowo wyraźnie. Rozdzielnica PV albo obudowa falownika może mieć bardzo dobrą klasę szczelności, ale jeśli ktoś źle dobierze dławice albo zostawi niedomkniętą pokrywę, cały projekt traci sens. Z praktycznego punktu widzenia IP66 działa więc tylko wtedy, gdy cały zestaw elementów jest spójny. To prowadzi do ostatniej kwestii: kiedy ta klasa jest rozsądnym wyborem, a kiedy lepiej postawić wyżej.
Kiedy IP66 jest rozsądnym wyborem, a kiedy lepiej pójść wyżej
IP66 wybieram wtedy, gdy urządzenie ma pracować na zewnątrz, w zapyleniu, przy opadach i przy okresowym myciu, ale nie ma realnego ryzyka stałego zanurzenia. To bardzo sensowny poziom dla wielu instalacji elektrycznych, opraw zewnętrznych, osprzętu automatyki i elementów fotowoltaiki.
Po klasę wyższą sięgam wtedy, gdy środowisko jest bardziej wymagające niż zwykła ekspozycja na pogodę. Jeśli urządzenie może znaleźć się pod wodą, w zalewanym kanale, w studzience albo w miejscu regularnie zalewanym, trzeba patrzeć na IP67 albo IP68. Jeśli dochodzą do tego silne uderzenia mechaniczne, chemikalia lub korozja, sam kod IP nie zamyka tematu - wtedy równie ważny staje się materiał obudowy, odporność IK i sposób instalacji.
Najkrócej mówiąc: IP66 to bardzo praktyczny standard dla wielu zastosowań zewnętrznych, ale nie jest uniwersalną tarczą. Gdy projektuję lub oceniam instalację, zawsze sprawdzam jeszcze warunki pracy, sposób prowadzenia kabli i to, czy obudowa zachowa szczelność po montażu, a nie tylko w katalogu producenta.
