IP68 to nie marketingowy skrót, tylko konkretna informacja o tym, jak obudowa, złącze albo oprawa radzi sobie z pyłem i wodą. W instalacjach elektrycznych ma to znaczenie wszędzie tam, gdzie sprzęt pracuje na zewnątrz, w studzience, przy fotowoltaice albo w strefie okresowego zalewania. W praktyce najważniejsze jest jednak nie samo oznaczenie, lecz to, co producent rzeczywiście przebadał i jakie warunki testu wpisał w dokumentacji.
Najkrócej mówiąc, IP68 opisuje ochronę obudowy przed pyłem i wodą
- 6 oznacza pełną pyłoszczelność.
- 8 oznacza odporność na ciągłe zanurzenie w wodzie, ale tylko w warunkach określonych przez producenta.
- IP68 nie mówi nic o odporności na uderzenia, UV, chemikalia ani wysokie ciśnienie mycia.
- W instalacji liczy się cały układ: obudowa, dławnica, uszczelka, złącze i montaż.
- W energetyce i PV to oznaczenie bywa bardzo przydatne, ale nie zawsze jest konieczne.

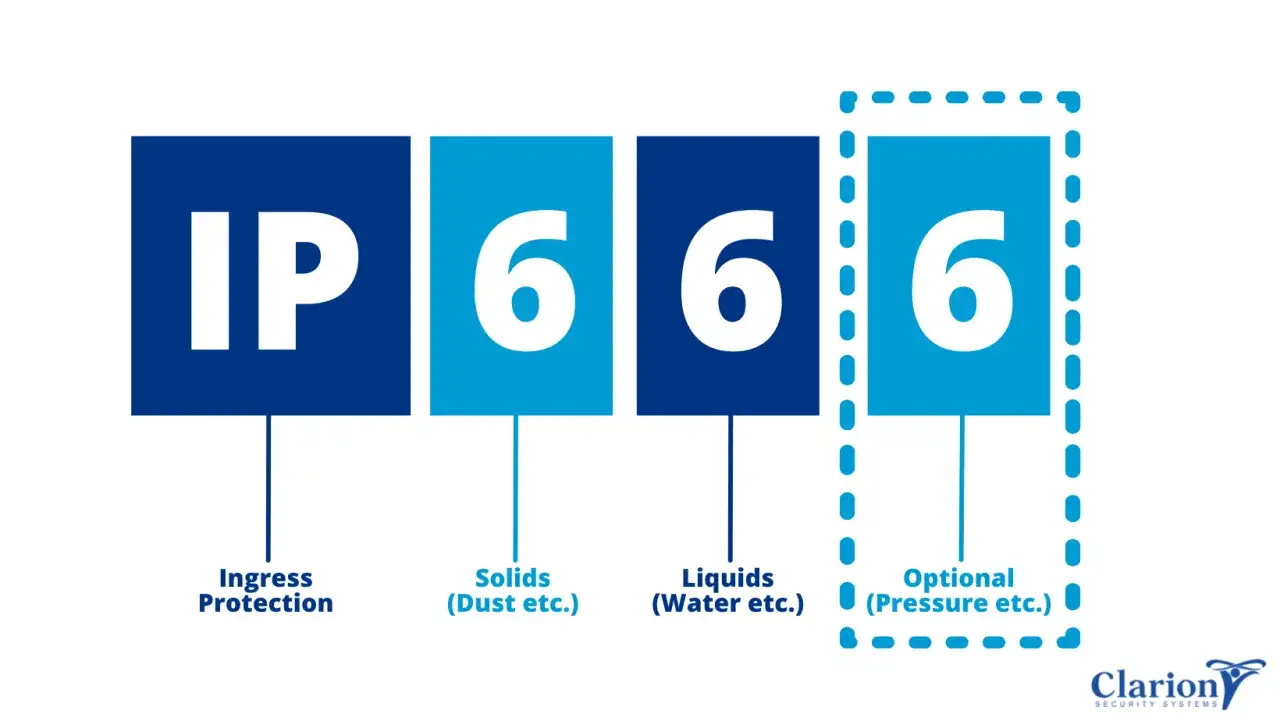

Co oznaczają cyfry w klasie IP68
W normie IEC 60529 zapis IP opisuje stopień ochrony obudowy przed wnikaniem ciał stałych i wody. Ja czytam ten kod bardzo dosłownie: pierwsza cyfra mówi o pyłoszczelności, druga o odporności na wodę. W przypadku IP68 „6” i „8” nie są marketingową skalą jakości, tylko krótkim skrótem technicznym, który trzeba odczytywać razem z dokumentacją urządzenia.
Pierwsza cyfra 6
Cyfra 6 oznacza pełną ochronę przed pyłem. To ważne zwłaszcza w instalacjach zewnętrznych, w rozdzielnicach pomocniczych, w studzienkach kablowych i wszędzie tam, gdzie drobiny kurzu, piasku albo ziemi potrafią z czasem uszkodzić połączenia lub uszczelnienia. W praktyce to właśnie pył często robi więcej szkody niż sama wilgoć.
Przeczytaj również: Kabel YAKXS - Dobór, zastosowanie i błędy, których unikniesz
Druga cyfra 8
Cyfra 8 oznacza odporność na zanurzenie w wodzie w warunkach określonych przez producenta. To bardzo ważny szczegół: IP68 nie mówi automatycznie, że każdy produkt można zanurzyć na dowolną głębokość i na dowolny czas. Dwa urządzenia z tym samym oznaczeniem mogą mieć zupełnie inne limity, bo jeden producent deklaruje płytsze zanurzenie, a inny głębsze lub dłuższe.
To prowadzi do najczęstszego nieporozumienia: IP68 nie jest równoznaczne z hasłem „nie do zniszczenia”. Oznacza tylko tyle, że obudowa spełniła konkretne wymagania testowe. Reszta zależy od projektu, montażu i środowiska pracy.
Jak czytać IP68 na urządzeniu i w dokumentacji
Ja zawsze sprawdzam oznaczenie w dwóch krokach. Najpierw sam kod na obudowie, a potem opis w karcie katalogowej albo instrukcji montażu. Sam napis IP68 mówi o klasie ochrony, ale dopiero dokument producenta pokazuje, czy chodzi o obudowę, złącze, dławik kablowy czy cały zestaw po zmontowaniu.
W praktyce warto zwrócić uwagę na kilka rzeczy:
- Zakres testu - czy badano całą obudowę, czy tylko jej część.
- Warunki zanurzenia - jaka głębokość, jaki czas i w jakiej wodzie.
- Stan montażu - czy klasa obowiązuje po poprawnym dokręceniu, zaciśnięciu i zamknięciu.
- Oznaczenia z literą X - np. IPX8 oznacza brak deklaracji ochrony przed pyłem, a nie „słabszą wersję” IP68.
To szczególnie ważne w osprzęcie elektrycznym, bo najsłabszym ogniwem bywa nie sama obudowa, ale przepust kablowy, uszczelka albo źle dobrane złącze. Od tego zależy, czy IP68 realnie ochroni instalację, czy zostanie tylko na etykiecie.
Gdzie IP68 ma sens w instalacjach elektrycznych
W praktyce wybieram tę klasę wtedy, gdy sprzęt może mieć stały kontakt z wilgocią, pyłem, błotem albo okresowym zalaniem. W branży energii i fotowoltaiki IP68 pojawia się częściej, niż mogłoby się wydawać, ale nie zawsze jest potrzebne wszędzie tam, gdzie „na oko” wydaje się bezpiecznie.
- Fotowoltaika - złącza DC, puszki przyłączeniowe i osprzęt montowany na zewnątrz pracują w deszczu, śniegu i przy dużych wahaniach temperatur. Tutaj IP68 ma sens, ale tylko wtedy, gdy cały system jest zgodny ze sobą i poprawnie zmontowany.
- Oprawy i sterowanie zewnętrzne - ogrody, podjazdy, elewacje i strefy przy gruncie często wymagają lepszej ochrony niż zwykłe IP54 czy IP65.
- Studzienki, przepusty i czujniki terenowe - jeśli urządzenie może pracować w okresowym zalaniu albo w wilgotnym dole instalacyjnym, IP68 daje wyraźnie większy margines bezpieczeństwa.
- Automatyka przy pompach i zbiornikach - sondy poziomu, przewody i osprzęt przy wodzie często wymagają właśnie takiego stopnia ochrony.
Z mojej perspektywy najwięcej sensu IP68 ma tam, gdzie woda nie jest wyjątkiem, tylko przewidywalnym elementem środowiska. To ważne rozróżnienie, bo jeśli sprzęt ma być tylko pod zadaszeniem, często wystarczy niższa klasa ochrony. Następne pytanie brzmi już nie „czy IP68 brzmi dobrze”, ale „czego ta klasa jeszcze nie gwarantuje”.
Czego IP68 nie gwarantuje
To jeden z najważniejszych fragmentów całego tematu. IP68 brzmi mocno, ale nie jest opisem wszystkich zagrożeń. Ja traktuję ten kod jako informację o szczelności, a nie uniwersalną obietnicę trwałości.
- Nie oznacza odporności na uderzenia - do tego służy osobna klasyfikacja IK.
- Nie gwarantuje odporności na UV - tworzywo może świetnie trzymać wodę, a jednocześnie starzeć się od słońca.
- Nie mówi nic o chemikaliach - detergenty, oleje, sól czy chlor mogą osłabić uszczelki i obudowę.
- Nie chroni przed każdym rodzajem mycia - silny strumień, gorąca woda albo myjka ciśnieniowa to już inny poziom obciążenia.
- Nie zastępuje dobrego montażu - źle dokręcony dławik albo uszczelka założona na krzywo potrafią zniweczyć cały efekt.
W instalacjach zewnętrznych często widać jeszcze jedną pułapkę: sprzęt ma IP68 jako osobny element, ale po połączeniu z kablem i osprzętem pomocniczym realna szczelność całego układu jest niższa. Dlatego kolejny krok to proste porównanie IP68 z innymi klasami, które pojawiają się w praktyce bardzo często.
Jak IP68 wypada na tle IP67, IP65 i IP69
Wyższy numer nie zawsze znaczy „lepszy” w każdej sytuacji. Wybór zależy od tego, czy sprzęt ma wytrzymać deszcz, krótkie zalanie, długie zanurzenie czy intensywne mycie. Właśnie tutaj najłatwiej o błędny zakup.
| Klasa | Ochrona przed pyłem | Ochrona przed wodą | Kiedy ma sens |
|---|---|---|---|
| IP65 | Pyłoszczelność | Strumień wody | Osprzęt zewnętrzny pod zadaszeniem, oprawy, obudowy narażone na deszcz |
| IP67 | Pyłoszczelność | Krótkotrwałe zanurzenie | Sprzęt narażony na przypadkowe zalanie albo chwilowy kontakt z wodą |
| IP68 | Pyłoszczelność | Ciagłe zanurzenie w warunkach określonych przez producenta | Studzienki, czujniki, złącza i obudowy pracujące w stałej wilgoci lub pod wodą |
| IP69 | Pyłoszczelność | Mycie wysokociśnieniowe i gorąca woda | Przemysł, strefy mycia, aplikacje, w których sprzęt jest regularnie czyszczony pod ciśnieniem |
Ja zwracam na to uwagę szczególnie przy osprzęcie montowanym w miejscach narażonych na częste mycie albo kontakt z błotem. IP68 dobrze chroni przed zanurzeniem, ale nie jest automatycznie najlepszym wyborem tam, gdzie dominują intensywne strumienie wody. Jeśli instalacja ma być myta ciśnieniowo, sama odporność na zanurzenie może po prostu nie wystarczyć.
Jak wybrać osprzęt z IP68 bez błędu
Jeżeli dobieram osprzęt do instalacji, nie patrzę wyłącznie na znaczek na obudowie. Sprawdzam też to, co w praktyce najczęściej decyduje o awarii: rodzaj dławika, materiał uszczelki, kompatybilność z kablami i to, czy producent podaje konkretne warunki testu.
- Najpierw określ środowisko pracy - czy problemem jest pył, deszcz, zalanie, błoto, czy realne zanurzenie.
- Sprawdź, czy IP68 dotyczy całości - obudowa, złącze i przepust kablowy mogą mieć różne parametry.
- Przeczytaj warunki testu - głębokość, czas, rodzaj wody i temperatura mają znaczenie.
- Zweryfikuj montaż - nawet najlepsza klasa ochrony nie zadziała, jeśli uszczelka została źle ułożona albo kabel nie jest dobrze odciążony.
- Uwzględnij UV, chemię i starzenie - na zewnątrz szczelność to nie wszystko, bo materiały pracują latami w słońcu i wilgoci.
W praktyce najwięcej problemów widzę tam, gdzie ktoś kupił element „z IP68”, ale resztę instalacji złożył z przypadkowych części. To działa krótko albo wcale. Właśnie dlatego w następnym kroku warto myśleć nie o samym oznaczeniu, tylko o całej logice szczelności, która ma przetrwać lata.
Na co zwracam uwagę, gdy szczelność ma przetrwać lata
Jeżeli miałbym zostawić jedną zasadę, brzmiałaby tak: IP68 wybieraj wtedy, gdy realnie liczysz się z pyłem i wodą, ale zawsze sprawdzaj dokładne warunki testu oraz cały tor uszczelnienia. W instalacjach elektrycznych najwięcej awarii nie bierze się z samej klasy ochrony, tylko z niedokładnego montażu, źle dobranego dławika albo niepasującej uszczelki.
- Nie zakładaj, że dwa produkty z tym samym IP68 zachowają się identycznie.
- Nie opieraj decyzji tylko na nazwie handlowej lub katalogowym sloganie.
- W projektach PV i zewnętrznych zwracaj uwagę także na UV, temperaturę i jakość przewodów.
- Jeśli urządzenie ma pracować pod wodą lub w studzience, sprawdź nie tylko klasę IP, ale i sposób prowadzenia kabla oraz warunki montażu.
Dobrze dobrany stopień ochrony nie jest ozdobą w specyfikacji. To realna bariera przed awarią, kosztownym przestojem i kłopotliwą naprawą. Gdy patrzę na IP68 w instalacjach elektrycznych, widzę przede wszystkim jedną rzecz: sens ma tylko wtedy, gdy cały układ został zaprojektowany równie starannie jak sam napis na obudowie.
