Najważniejsze rzeczy do zapamiętania od razu
- Litery i cyfry na przewodzie opisują przede wszystkim napięcie, izolację, budowę żyły i przeznaczenie.
- Żółto-zielony to PE, niebieski to N, a brązowy, czarny i szary zwykle oznaczają żyły fazowe.
- W Polsce nadal spotkasz dwa porządki nazw: starsze oznaczenia typu YDY, YKY, LgY oraz zharmonizowane H07V-K czy H05VV-F.
- Sama barwa nie wystarcza, jeśli przewód ma pracować w rozdzielnicy, na zewnątrz, w ziemi albo w instalacji PV.
- Dobór przewodu zależy od miejsca pracy, temperatury, wilgoci, UV, ruchu i długości trasy, nie tylko od przekroju.

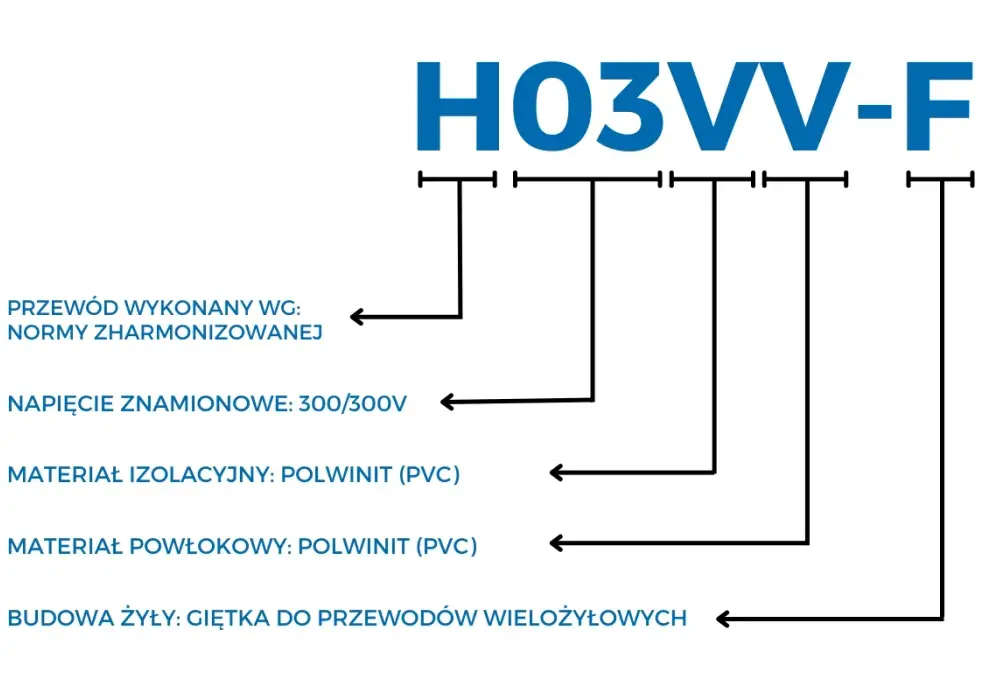

Jak czytać kod na przewodzie bez zgadywania
Ja zwykle rozkładam oznaczenie na cztery pytania: co to za przewód, na jakie napięcie, z jakiej jest izolacji i jaki ma rodzaj żyły. To wystarcza, żeby z grubsza ocenić, czy dany model nadaje się do instalacji stałej, do urządzenia ruchomego, do rozdzielnicy albo do zasilania na zewnątrz.
W 2026 bazą pozostają zasady IEC 60445 i odpowiadające im krajowe odniesienia, ale na rynku wciąż żyją równolegle stare i nowe nazwy. Dlatego nie traktuję symbolu jak tajnego kodu do rozszyfrowania z pamięci. Sprawdzam go krok po kroku.
| Fragment oznaczenia | Co mówi | Przykład praktyczny |
|---|---|---|
| H | Wyrób zharmonizowany, zgodny z europejskim systemem oznaczeń | H07V-K |
| 05 / 07 | Dopuszczalne napięcie znamionowe, np. 300/500 V albo 450/750 V | H05VV-F, H07V-U |
| V | Izolacja lub powłoka z PVC | H07V-K, H05VV-F |
| K | Żyła giętka do układania na stałe | H07V-K |
| U | Żyła jednodrutowa, sztywna | H07V-U |
| F | Przewód giętki do urządzeń lub połączeń ruchomych | H05VV-F |
| 3G1,5 | Trzy żyły, w tym jedna ochronna, przekrój 1,5 mm² | Przewód do urządzeń z PE |
| 3x1,5 | Trzy żyły bez osobno wyróżnionej żyły ochronnej | Obwód, który wymaga dokładnego sprawdzenia schematu |
W praktyce rynek nadal pokazuje oba języki naraz. Obok zharmonizowanego H07V-K zobaczysz YDY, YKY czy LgY, bo instalatorzy i hurtownie nadal tak ich szukają. Dla mnie ważne jest nie to, czy nazwa jest „stara” czy „nowa”, tylko czy z opisu jasno wynika zastosowanie i warunki pracy. I właśnie tu wchodzą kolory żył, które często mówią więcej niż sam nadruk.

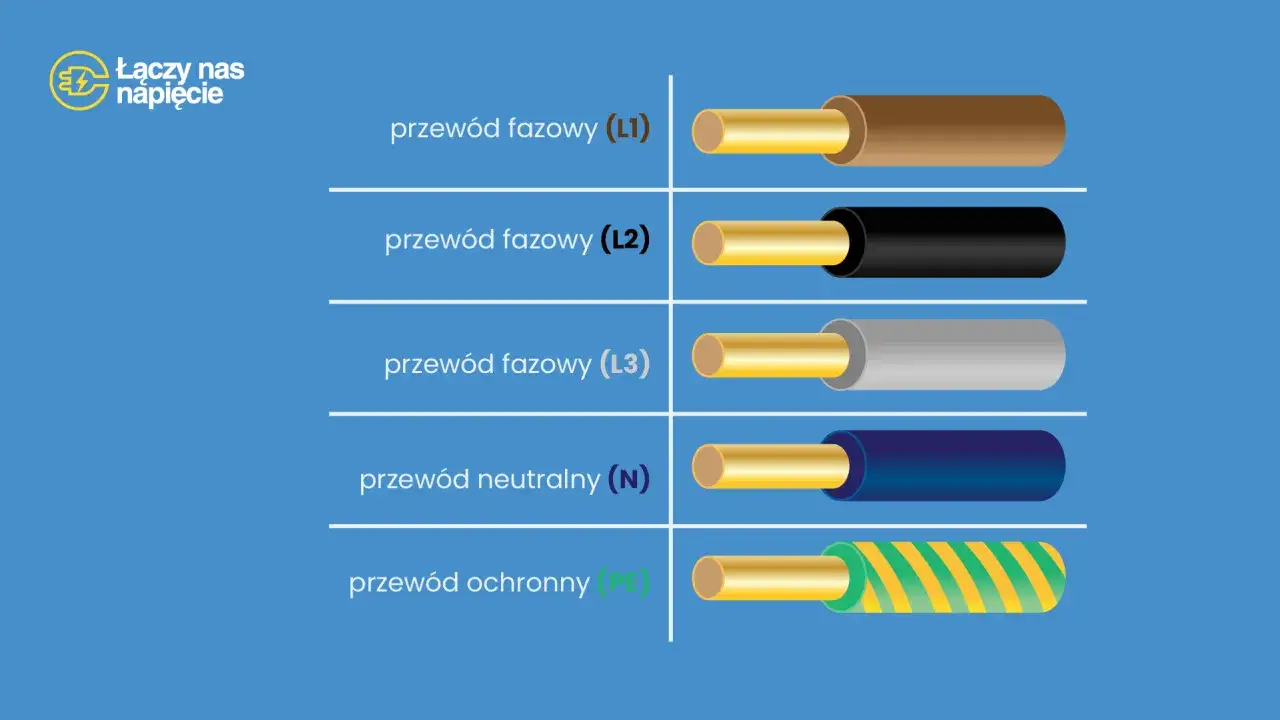

Kolory żył mówią o funkcji, ale tylko w określonym układzie
W przewodach instalacyjnych kolor jest pierwszą wskazówką, ale nie jedyną. Żółto-zielony rezerwuję wyłącznie dla PE, niebieski traktuję jako neutralny, a brązowy, czarny i szary jako barwy żył fazowych w układach AC. To porządkuje pracę w rozdzielnicy i ogranicza ryzyko pomyłki przy serwisie.
| Kolor lub oznaczenie | Funkcja | Na co zwracam uwagę |
|---|---|---|
| Żółto-zielony | PE, czyli przewód ochronny | Nie używam go do żadnej innej funkcji |
| Niebieski | N, czyli przewód neutralny | W starej instalacji nie zakładam tego bez pomiaru |
| Brązowy, czarny, szary | L1, L2, L3, czyli przewody fazowe | W jednofazie zwykle wystarczy jedna barwa fazowa, ale zasada pozostaje ta sama |
| PEN | Połączenie ochronno-neutralne | Ma oznaczenie podwójne, bo łączy dwie funkcje |
Najwięcej problemów widzę tam, gdzie ktoś ufa samemu kolorowi sprzed lat. W modernizowanych budynkach potrafią się pojawić żyły opisane po staremu, a w rozdzielnicy znaczenie ma już tylko schemat i potwierdzenie miernikiem. Dlatego kolor traktuję jako skrót, nie jako jedyny dowód tożsamości przewodu. Kiedy ten etap jest jasny, można już spokojnie przejść do konkretnych nazw, które najczęściej pojawiają się w sklepach i projektach.
Najczęstsze oznaczenia, które spotkasz w domu i przy fotowoltaice
Tu widać najlepiej, że nazwa przewodu nie jest ozdobą, tylko opisem jego roli. W praktyce patrzę na nią jak na instrukcję w miniaturze: gdzie można go położyć, czy lubi zginanie, czy nadaje się do wnętrza, a może także do pracy na zewnątrz lub w układzie DC.
| Oznaczenie | Jak je czytam | Do czego zwykle pasuje | Na co uważać |
|---|---|---|---|
| YDYp 3x1,5 żo | Przewód instalacyjny, płaski, z żyłą ochronną | Typowe obwody stałe w budynku | Trzeba sprawdzić, czy przekrój i sposób ułożenia zgadzają się z projektem |
| YKY 5x10 | Kabel o większej odporności, często stosowany w trudniejszych warunkach | Zasilanie zewnętrzne, trasy podziemne lub odcinki narażone na warunki atmosferyczne | Nie każdy kabel „na zewnątrz” nadaje się bezwarunkowo do ziemi |
| LgY 1x2,5 | Linka giętka z izolacją PVC | Połączenia w rozdzielnicach, szafach i układach sterowania | Świetna do prowadzenia w ciasnych miejscach, ale nie zastępuje każdego przewodu instalacyjnego |
| H07V-K 1x2,5 | Wyrób zharmonizowany, 450/750 V, PVC, żyła giętka | Wewnętrzne połączenia, rozdzielnice, instalacje stałe | To nie jest przewód do dowolnego środowiska, tylko do właściwie dobranego zastosowania |
| H05VV-F 3G1,5 | Przewód giętki z PVC, z żyłą ochronną | Urządzenia, przedłużacze, podłączenia ruchome wewnątrz budynków | Nie traktuję go jak kabla do stałego montażu na zewnątrz |
| H1Z2Z2-K 1x6 | Przewód fotowoltaiczny do strony DC | Połączenia modułów PV i falownika | Sprawdzam odporność na UV, ozon, warunki zewnętrzne i wymagane napięcie DC |
To zestawienie dobrze pokazuje, że sama nazwa nie mówi tylko o materiale. Mówi też o środowisku pracy. Właśnie dlatego w instalacjach PV nie zadowalam się zwykłym „czarnym przewodem”, tylko szukam oznaczenia, które potwierdza odporność na słońce i warunki zewnętrzne. Następny krok jest równie ważny: jeśli przewód ma działać przez lata, trzeba go dobrze opisać na końcówkach i w rozdzielnicy.
Dlaczego opisy na końcówkach i w rozdzielnicy oszczędzają najwięcej czasu
Kolor pomaga na starcie, ale po latach serwis wraca do dokumentacji i opisów. Dlatego w praktyce lubię, gdy każdy obwód ma nie tylko właściwy kolor żył, lecz także czytelne oznaczniki na końcówkach, numer obwodu i zgodny opis w rozdzielnicy. To szczególnie ważne w pompach ciepła, falownikach, układach automatyki i instalacjach PV, gdzie jedna pomyłka potrafi zatrzymać cały system.
- Tulejki oznaczeniowe na końcach żył przyspieszają montaż i późniejszy serwis.
- Opis zacisku typu L1, L2, L3, N, PE porządkuje połączenia szybciej niż sam kolor.
- Numer obwodu na etykiecie rozdzielnicy skraca czas diagnostyki.
- Trwały nadruk lub oznacznik UV ma sens tam, gdzie przewód pracuje w cięższych warunkach.
- Zgodność opisu z dokumentacją ogranicza zgadywanie po remoncie lub rozbudowie instalacji.
Jeśli ktoś kiedyś musiał odtworzyć obwód po kilku latach, wie, jak dużo znaczy porządny opis. Z mojego punktu widzenia to nie jest estetyczny dodatek, tylko realne ułatwienie pracy i mniejsze ryzyko błędu. A kiedy opis jest już uporządkowany, łatwiej wrócić do podstawowego pytania: jaki przewód pasuje do konkretnego miejsca i warunków pracy.
Jak dobrać przewód do warunków pracy, a nie tylko do mocy
Najczęstszy błąd początkujących? Kupowanie przewodu „po nazwie” albo „po przekroju”, bez sprawdzenia, gdzie będzie pracował. Ja patrzę najpierw na środowisko, potem na ruch, temperaturę i dopiero na obciążenie. Dopiero taka kolejność ma sens.
| Warunek pracy | Co sprawdzam w oznaczeniu | Praktyczna uwaga |
|---|---|---|
| Instalacja stała | Żyła K lub U, przewody instalacyjne typu YDY, H07V-K, podobne | Najważniejsze jest zgodne ułożenie i poprawny sposób prowadzenia |
| Połączenie ruchome | Żyła F lub H, przewody giętkie | Tu liczy się elastyczność, a nie tylko przekrój |
| Zewnętrzne prowadzenie | Odporność na warunki atmosferyczne i UV | Nie każdy przewód z PVC nadaje się na słońce przez długi czas |
| Układ podziemny | Kabel dopuszczony do takiego zastosowania | Nie skracam tej decyzji do hasła „gruba izolacja” |
| Fotowoltaika | Przewód do strony DC, często H1Z2Z2-K lub równoważny | Sprawdzam napięcie DC, UV, ozon i temperaturę pracy |
| Obciążenie i długość trasy | Przekrój żyły | W mieszkaniu często spotykam 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd, ale ostatecznie decyduje projekt, zabezpieczenie i długość obwodu |
Właśnie tu widać różnicę między „da się podłączyć” a „będzie działać poprawnie przez lata”. Nie kupuję przewodu tylko dlatego, że ma znajomą nazwę handlową. Sprawdzam, czy rzeczywiście pasuje do temperatury, wilgoci, promieniowania UV i napięcia, z którym ma pracować. Jeżeli ta logika jest zachowana, zostaje już tylko krótka kontrola przed montażem.
Mój ostatni filtr przed podłączeniem przewodu
- Czy oznaczenie mówi jasno, czy to przewód do instalacji stałej, czy do połączeń ruchomych?
- Czy napięcie znamionowe pasuje do tego, co ma zasilać obwód?
- Czy funkcje żył zgadzają się z kolorem i opisem zacisków?
- Czy przewód ma odporność na warunki, w których będzie pracował, czyli UV, wilgoć, temperaturę albo kontakt z gruntem?
- Czy przekrój ma sens przy tej długości trasy i tym zabezpieczeniu?
- Czy dokumentacja instalacji jest zgodna z tym, co faktycznie jest ułożone?
Jeżeli na te pytania odpowiedź brzmi „tak”, oznaczenie przestaje być szyfrem, a staje się narzędziem kontroli. W instalacjach elektrycznych taka dyscyplina daje więcej niż porządek: zmniejsza ryzyko pomyłki, ułatwia serwis i pozwala dobrać przewód do realnych warunków, a nie do domysłów.
