W instalacji elektrycznej kolor izolacji nie jest ozdobą, tylko prostą informacją o funkcji żyły. Poniżej rozkładam kolory przewodów na czynniki pierwsze: które oznaczają fazę, który przewód jest neutralny, jak rozpoznać ochronny i gdzie pojawiają się wyjątki w starszych obwodach. To ważne nie tylko przy montażu gniazd i lamp, ale też przy modernizacji domu, bo jeden zły wniosek z koloru potrafi kosztować więcej niż chwilę uwagi.
Najważniejsze oznaczenia warto znać od razu
- Żółto-zielony oznacza przewód ochronny PE i nie powinien pełnić innej funkcji.
- Niebieski to przewód neutralny N, czyli ten, który zamyka obwód roboczy.
- Brązowy, czarny i szary służą jako przewody fazowe L w instalacjach AC.
- W układzie trójfazowym najczęściej spotkasz zestaw: brązowy, czarny, szary, niebieski i żółto-zielony.
- W starszych instalacjach barwy mogą być inne, więc sam kolor nie wystarcza do identyfikacji.
- Przed jakąkolwiek ingerencją trzeba potwierdzić brak napięcia miernikiem, a nie zgadywać po izolacji.
Kolory przewodów i ich znaczenie w praktyce

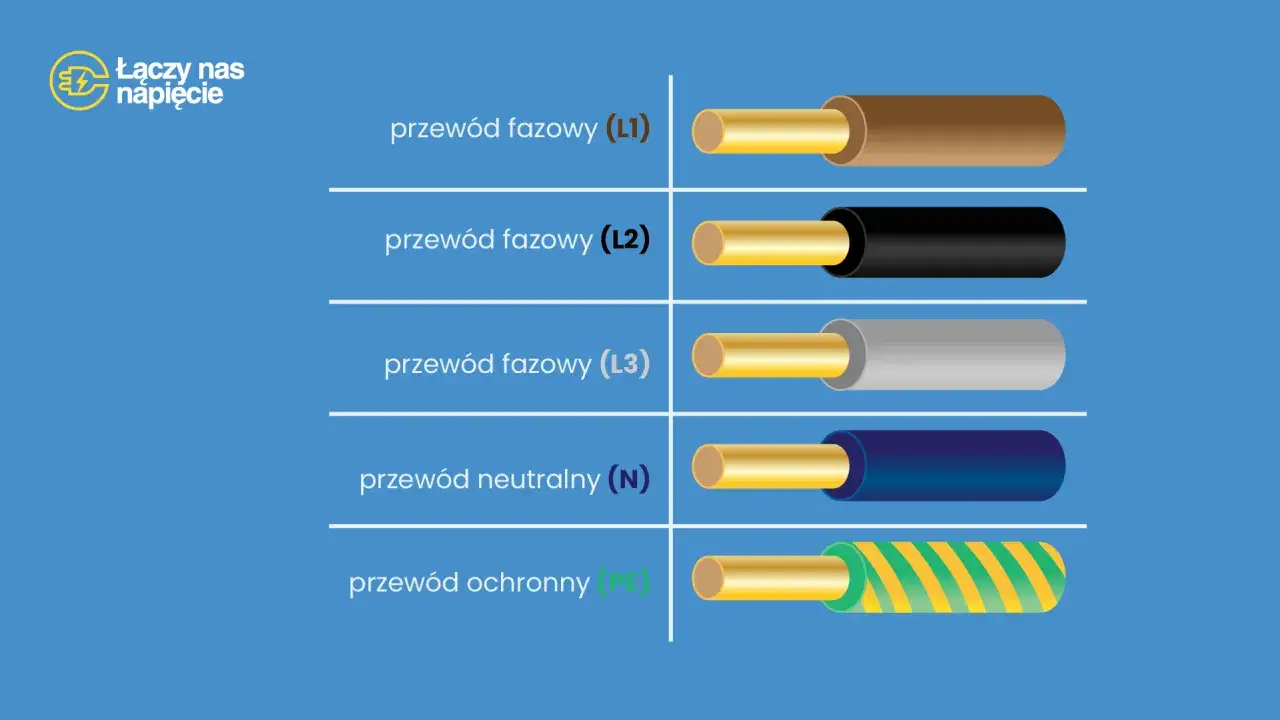

W nowej instalacji kod barwny jest prosty: PE = żółto-zielony, N = niebieski, a żyły czynne, czyli fazowe, mają barwy z grupy brązowy, czarny i szary. Taki podział nie jest przypadkowy. Ma zmniejszyć ryzyko pomyłki podczas montażu, serwisu i pomiarów, zwłaszcza wtedy, gdy w jednej puszce spotykają się obwody oświetleniowe, gniazdowe i sterujące.
| Kolor izolacji | Oznaczenie | Funkcja | Co warto zapamiętać |
|---|---|---|---|
| Żółto-zielony | PE | Przewód ochronny | Służy do ochrony przeciwporażeniowej, nie do zasilania odbiorników. |
| Niebieski | N | Przewód neutralny | Prowadzi prąd roboczy w obwodzie i nie powinien być używany jako faza. |
| Brązowy | L | Przewód fazowy | Najczęściej spotykany jako faza w obwodach jednofazowych. |
| Czarny | L2 lub L | Przewód fazowy | Często pojawia się w obwodach trójfazowych i rozbudowanych instalacjach. |
| Szary | L3 lub L | Przewód fazowy | Uzupełnia zestaw faz w zasilaniu 3-fazowym. |
W praktyce najważniejsze jest jedno: niebieskiego i żółto-zielonego nie traktuje się jak „wolnych kolorów”. Jeśli ktoś wykorzystał je do innej funkcji, to już sygnał ostrzegawczy, a nie drobiazg estetyczny. Kiedy rozumiesz podstawową paletę, łatwiej przejść do tego, jak działa ona w obwodzie jednofazowym i trójfazowym.
Jak wygląda to w obwodzie jednofazowym i trójfazowym
W mieszkaniach i domach najczęściej spotyka się zasilanie 230 V, czyli układ jednofazowy. W takim obwodzie zwykle masz trzy żyły: fazę, neutralny i ochronny. W większych odbiornikach, takich jak płyta indukcyjna, pompa ciepła, ładowarka samochodu elektrycznego czy część warsztatowych maszyn, pojawia się 400 V i zasilanie trójfazowe. Tam znaczenie barw robi się jeszcze ważniejsze, bo trzeba rozróżnić kilka żył czynnych naraz.
| Układ | Typowy zestaw żył | Gdzie spotkasz | Po co to rozróżnienie |
|---|---|---|---|
| Jednofazowy 230 V | Brązowy, niebieski, żółto-zielony | Gniazda, oświetlenie, większość domowych urządzeń | Jedna faza zasila odbiornik, niebieski zamyka obwód, PE chroni użytkownika. |
| Trójfazowy 400 V | Brązowy, czarny, szary, niebieski, żółto-zielony | Płyty grzewcze, pompy ciepła, silniki, ładowarki EV | Trzy fazy pozwalają rozłożyć obciążenie i zasilić mocniejsze urządzenia. |
| Trójfazowy bez N | Brązowy, czarny, szary, żółto-zielony | Niektóre silniki i układy sterowania | Neutralny nie jest potrzebny, ale ochrona PE nadal musi być zachowana. |
Ja przy takich obwodach patrzę nie tylko na barwę, ale też na zaciski urządzenia. L, N i PE na listwie przyłączeniowej są równie ważne jak kolor izolacji. To szczególnie istotne przy falownikach i instalacjach PV, gdzie po stronie AC i DC łatwo przenieść nawyki z jednego układu do drugiego, a to zwykle kończy się niepotrzebną poprawką. Problem zaczyna się jednak wtedy, gdy trafiasz na starszą instalację albo przewód PEN.
Co zmieniają starsze instalacje i przewód PEN
W starszych budynkach kolor nie zawsze mówi całą prawdę. Można tam spotkać przewody z dawnych lat, w których barwy nie odpowiadają dzisiejszym standardom, a czerwony bywał używany jako fazowy. Do tego dochodzi przewód PEN, czyli żyła pełniąca jednocześnie funkcję ochronną i neutralną. To rozwiązanie spotyka się w starszych układach sieci i przy modernizacjach bywa źródłem pomyłek, bo jeden przewód odpowiada za dwie funkcje naraz.
Właśnie dlatego nie opieram się wyłącznie na barwie w starej rozdzielnicy. Zdarza się, że ktoś podczas remontu wykorzystał przewód „bo pasował”, dołożył koszulkę w innym kolorze albo po prostu zostawił dawny układ bez aktualizacji oznaczeń. W przewodzie PEN standardowo stosuje się oznaczenie żółto-zielone z niebieskim zaznaczeniem na końcach, ale i to nie zwalnia z kontroli układu przed pracą. Kolor pomaga, lecz nie zastępuje identyfikacji miernikiem i dokumentacją.
Jeśli modernizujesz dom po starszej instalacji, najpierw ustal, czy masz układ TN-C, TN-S czy TN-C-S. To nie jest akademicki detal. Od tego zależy, czy przewód ochronny i neutralny są już rozdzielone, czy nadal biegną wspólnie. Kiedy ten etap jest pominięty, błędy przy podłączaniu pojawiają się szybciej, niż człowiek zdąży zauważyć niespójność w kolorach. Z tej różnicy wynikają też najczęstsze pomyłki, które warto znać zawczasu.
Najczęstsze błędy, które widzę w praktyce
Najwięcej problemów nie bierze się z braku wiedzy o kolorach, tylko z pośpiechu i złych założeń. W instalacjach elektrycznych to wystarczy, żeby zamienić funkcję przewodu albo zostawić niebezpieczny układ po remoncie. Najczęstsze błędy wyglądają tak:
- Traktowanie koloru jako dowodu funkcji - przewód może być źle oznaczony albo przerobiony podczas wcześniejszej naprawy.
- Użycie niebieskiego jako fazy - to bardzo częsty błąd w puszkach i przy lampach, zwłaszcza po amatorskich przeróbkach.
- Wykorzystanie żółto-zielonego do czegoś innego niż PE - to poważny błąd, bo przewód ochronny ma konkretną rolę w bezpieczeństwie.
- Ignorowanie przewodu PEN - jego pomylenie z neutralnym albo ochronnym potrafi rozjechać cały układ ochrony.
- Brak ponownego oznaczenia po zmianach - po przeróbkach instalacji barwy powinny być spójne z rzeczywistą funkcją żył.
W praktyce najgorzej wypadają sytuacje, w których ktoś „tylko” przepina lampę albo gniazdo i zostawia połączenia bez sprawdzenia. Wtedy instalacja wygląda poprawnie, ale działa przypadkiem. To już prowadzi prosto do prostych zasad sprawdzania przewodów przed podłączeniem.
Jak bezpiecznie sprawdzać przewody przed podłączeniem
Jeśli mam dać jedną praktyczną radę, brzmi ona tak: zawsze weryfikuj przewód, zanim cokolwiek podłączysz. Kolor to wskazówka, nie wyrok. Przy pracy przy lampie, gnieździe, rozdzielnicy czy urządzeniu zasilanym z sieci najbezpieczniej działać według krótkiej procedury.
- Odłącz zasilanie w obwodzie i upewnij się, że nikt go nie włączy przypadkiem.
- Sprawdź brak napięcia miernikiem dwubiegunowym, a nie samym próbnikiem z neonówką.
- Porównaj kolory z oznaczeniami zacisków na urządzeniu: L, N, PE.
- Jeśli przewód jest opisany taśmą, koszulką lub numerem, traktuj to jako dodatkową informację, nie zamiennik pomiaru.
- Gdy kolory nie pasują do schematu albo instalacja jest stara, przerwij pracę i zweryfikuj układ.
Przy nowoczesnych układach, zwłaszcza tam, gdzie obok klasycznej instalacji domowej działa fotowoltaika, magazyn energii albo sterowanie pompą ciepła, znaczenie ma też czytelne rozdzielenie strony AC i DC. Nie chodzi o teorię dla samej teorii, tylko o to, żeby później serwis nie musiał odtwarzać logiki całej instalacji od zera. Im lepiej oznaczone żyły, tym mniej przypadkowych błędów przy kolejnych pracach.
Co zapamiętać, gdy oznaczenia nie zgadzają się z opisem
Jeżeli barwa przewodu nie pasuje do tego, co widzisz na schemacie, nie zakładaj od razu, że „tak musiało być”. W instalacjach starszych, modernizowanych etapami albo poprawianych przez różnych wykonawców właśnie takie rozbieżności pojawiają się najczęściej. Dla mnie to zawsze sygnał, żeby wrócić do pomiaru, sprawdzić układ sieci i dopiero potem cokolwiek przepinać.
Najprostsza zasada brzmi tak: żółto-zielony chroni, niebieski prowadzi neutralny, a brązowy, czarny i szary przenoszą fazy. Reszta to już kwestia konkretnej instalacji, historii budynku i jakości poprzednich przeróbek. W dobrze wykonanym obwodzie te barwy porządkują pracę. W źle wykonanym pomagają tylko tyle, ile pozwala im dokumentacja i pomiar.
Jeśli chcesz zapamiętać jedną rzecz na koniec, niech to będzie ta: kolor ma ułatwiać rozpoznanie przewodu, ale bezpieczeństwo daje dopiero poprawne podłączenie i potwierdzenie miernikiem. To właśnie ta różnica najczęściej oddziela szybką, pewną modernizację od kosztownej poprawki po błędnym założeniu.
