Stopień ochrony obudowy decyduje w instalacjach elektrycznych o czymś więcej niż tylko o trwałości sprzętu. Oznaczenie IP20 mówi, że mamy do czynienia z rozwiązaniem przeznaczonym przede wszystkim do suchych, kontrolowanych wnętrz: chroni przed większymi ciałami stałymi, ale nie przed wodą. Poniżej wyjaśniam, co to znaczy w praktyce, gdzie taka klasa ma sens w rozdzielnicach i automatyce oraz kiedy lepiej od razu wybrać wyższy poziom ochrony.
Najważniejsze informacje o klasie IP20
- To ochrona przed przedmiotami większymi niż 12,5 mm, ale bez zabezpieczenia przed wodą.
- Najlepiej sprawdza się w suchych pomieszczeniach, szafach sterowniczych i wewnętrznych rozdzielnicach.
- Nie jest dobrym wyborem do miejsc narażonych na wilgoć, kurz, bryzgi albo mycie wodą.
- Przy doborze liczy się nie tylko sam stopień ochrony, ale też sposób montażu, dostęp użytkownika i warunki otoczenia.
- W instalacjach PV i automatyce bywa wystarczająca wewnątrz budynku, ale na zewnątrz zwykle potrzebna jest wyższa klasa.
Co oznacza klasa IP20 w praktyce
IP to skrót od ingress protection, czyli stopnia ochrony obudowy. W normie IEC 60529 zapis składa się z dwóch cyfr: pierwsza mówi o odporności na ciała stałe i dostęp do części niebezpiecznych, druga o odporności na wodę. W klasie IP20 pierwsza cyfra „2” oznacza ochronę przed większymi ciałami obcymi, a druga „0” informuje, że nie ma ochrony przed wodą. W praktyce oznacza to również brak zabezpieczenia przed drobnymi warunkami środowiskowymi, które dla wielu urządzeń są równie ważne jak sama możliwość przypadkowego dotknięcia elementów pod napięciem.
| Element oznaczenia | Znaczenie | Wniosek praktyczny |
|---|---|---|
| IP | Ingress protection | Stopień ochrony obudowy lub osłony |
| 2 | Ochrona przed obiektami większymi niż 12,5 mm | Ogranicza dostęp palcem lub większym narzędziem do części niebezpiecznych |
| 0 | Brak ochrony przed wodą | To rozwiązanie tylko do suchych warunków |
Ja traktuję tę klasę jako minimum dla elementów zamkniętych w obudowie albo pracujących w suchym, przewidywalnym miejscu. Sama liczba nie mówi nic o izolacji, chłodzeniu czy odporności mechanicznej całego urządzenia, więc nie wolno czytać jej w oderwaniu od specyfikacji. To ważne rozróżnienie, bo IP20 opisuje przede wszystkim obudowę, a nie „odporność na wszystko”, jak czasem sugerują nieprecyzyjne opisy handlowe. Z tego wynika naturalne pytanie: gdzie taka ochrona jest wystarczająca, a gdzie staje się zbyt słaba?
Gdzie taka obudowa ma sens w instalacjach elektrycznych
Najczęściej spotykam ją w rozdzielnicach wewnętrznych, modułach na szynę DIN, osprzęcie automatyki budynkowej i urządzeniach sterujących montowanych w szafie. To logiczny wybór tam, gdzie użytkownik nie ma bezpośredniego kontaktu z wnętrzem urządzenia, a otoczenie jest suche i przewidywalne. W instalacjach fotowoltaicznych taki poziom ochrony bywa sensowny w pomieszczeniu technicznym, przy falowniku lub w szafie sterowniczej, ale już nie na zewnątrz ani w miejscu, gdzie pojawia się para wodna.
- rozdzielnice mieszkaniowe i biurowe montowane wewnątrz budynku
- moduły sterujące i automatyka montowana w szafach
- osprzęt w suchych pomieszczeniach technicznych
- elementy systemów PV pracujące w zamkniętej, suchej zabudowie
Właśnie tutaj IP20 jest rozsądne technicznie i kosztowo, bo nie płacisz za ochronę, której środowisko pracy po prostu nie wymaga. Następny krok to sprawdzenie, kiedy taka oszczędność zamienia się w błąd projektowy.
Kiedy trzeba wybrać wyższy stopień ochrony

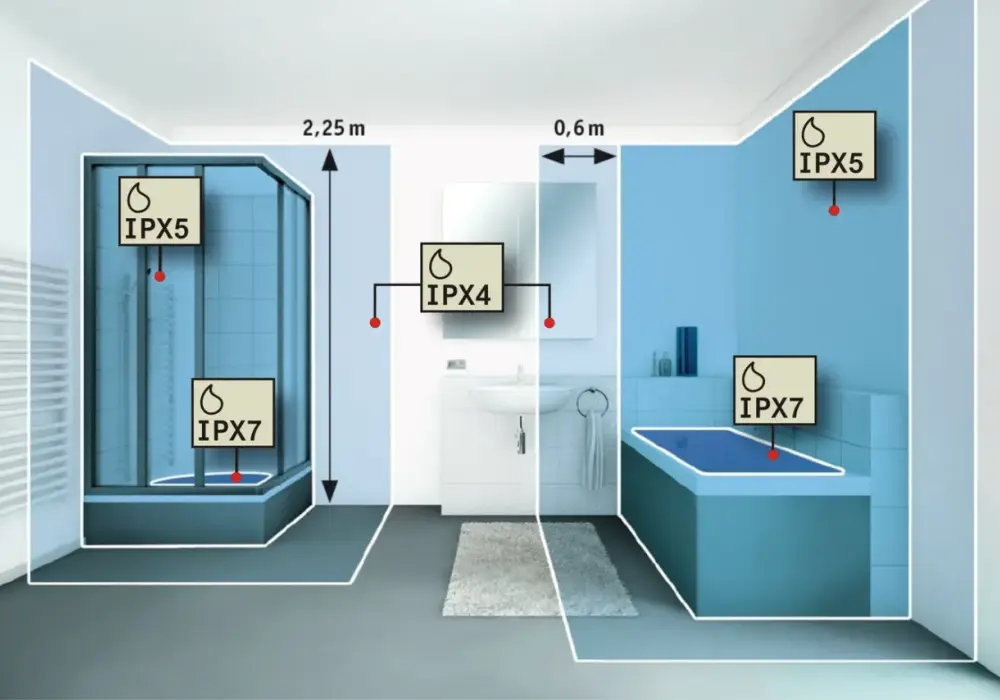

Jeżeli w grę wchodzi wilgoć, pył, bryzgi albo mycie wodą, IP20 przestaje być wystarczające. W łazience, garażu, kotłowni, na elewacji, pod zadaszeniem otwartym na wiatr czy w hali z pyłem technologicznym trzeba patrzeć wyżej. Ja zwykle upraszczam to do jednej zasady: im większa szansa na kontakt z wodą lub drobnym pyłem, tym mniej sensu ma zostawanie przy klasie 20.
| Stopień ochrony | Co zapewnia | Typowe zastosowanie |
|---|---|---|
| IP20 | Ochrona przed większymi ciałami stałymi, brak ochrony przed wodą | Suche wnętrza, szafy sterownicze, rozdzielnice wewnętrzne |
| IP44 | Lepsza ochrona przed ciałami stałymi i bryzgami | Pomieszczenia o podwyższonej wilgotności, część stref łazienkowych |
| IP54 | Ograniczona ochrona przed pyłem i bryzgami | Pomieszczenia techniczne, mniej czyste strefy pracy |
| IP65 | Pyłoszczelność i odporność na strugi wody | Warunki zewnętrzne i miejsca trudniejsze eksploatacyjnie |
Warto też pamiętać, że sam wyższy IP nie rozwiązuje problemu błędnego montażu. Uszczelka, przepust kablowy, dławik albo otwarty otwór po wybijaku potrafią obniżyć realny poziom ochrony szybciej niż słaba obudowa. To właśnie przy montażu najczęściej widać różnicę między katalogiem a praktyką, dlatego sam zapis nie powinien nigdy kończyć analizy.
Jak poprawnie czytać oznaczenia na urządzeniach i obudowach
Na tabliczce znamionowej albo w karcie katalogowej patrzę nie tylko na samą klasę, ale też na to, czego dotyczy. Czasem IP20 odnosi się do całego urządzenia, czasem do części frontowej, a czasem do zacisków lub wnętrza po zamknięciu drzwi. Producenci automatyki, tacy jak Schneider Electric, bardzo często opisują to precyzyjnie, bo od tego zależy, jak urządzenie wolno zamontować i eksploatować.
Przeczytaj również: Zabezpieczenie przedlicznikowe - Czy wiesz, co chroni Twój dom?
Sprawdź trzy rzeczy
- czy stopień ochrony dotyczy obudowy, frontu, zacisków czy całego zestawu
- czy obowiązuje przy zamkniętych drzwiach, czy także przy otwartym panelu
- czy urządzenie wymaga dodatkowej szafy, osłony lub konkretnej pozycji montażu
To ważne szczególnie w modernizacjach. Często ktoś patrzy wyłącznie na jedno oznaczenie i zakłada, że cała rozdzielnica jest w porządku, choć po zmianie drzwi, przepustów albo modułów parametr ochrony już nie jest taki sam. Z tej pułapki łatwo przejść do kolejnego błędu, który widzę najczęściej na budowie i w serwisie.
Najczęstsze błędy przy doborze zabezpieczenia
- Uznanie IP20 za uniwersalne rozwiązanie do każdego wnętrza.
- Mylenie ochrony przed dotykiem z ochroną przed wodą.
- Ignorowanie kondensacji, która bywa groźniejsza niż sama wilgotność powietrza.
- Dobieranie obudowy bez sprawdzenia dławików, przepustów i uszczelnień.
- Patrzenie na samą klasę IP bez uwzględnienia temperatury, wentylacji i sposobu serwisu.
W praktyce błąd zaczyna się zwykle od założenia, że wszystkie warunki są idealne. A potem wystarcza jeden nieosłonięty otwór, para z suszarni, kurz z warsztatu albo mycie posadzki i ochrona katalogowa staje się teorią. Dlatego w kolejnej sekcji porządkuję prosty sposób doboru, który naprawdę działa w codziennej pracy.
Jak dobrać właściwy stopień ochrony do projektu
Jeżeli projektuję nową instalację albo oceniam modernizację, idę po kolei. Najpierw określam środowisko pracy: suche wnętrze, okresowa wilgoć, pył, mycie, strefa zewnętrzna. Potem sprawdzam dostęp użytkownika i to, czy element będzie obsługiwany bezpośrednio, czy w zamkniętej szafie. Na końcu porównuję wymagany poziom ochrony z realnymi kosztami i serwisem, bo wyższy IP zwykle oznacza większą cenę, większe gabaryty albo trudniejsze chłodzenie.
- Oceń ryzyko wody i pyłu, a nie tylko samą lokalizację.
- Sprawdź, czy urządzenie ma pracować w szafie, czy „na widoku”.
- Zweryfikuj dokumentację, zwłaszcza opis warunków montażu.
- Dobierz osprzęt dodatkowy: dławiki, uszczelki, zaślepki, wentylację.
- Porównaj IP z wymaganiami serwisowymi, bo zbyt szczelna obudowa też potrafi komplikować eksploatację.
Właśnie tak podchodzę do tematu w instalacjach elektrycznych i fotowoltaicznych: nie szukam najniższego ani najwyższego oznaczenia, tylko takiego, które realnie pasuje do warunków pracy. To prowadzi do prostego, praktycznego wniosku, który warto zapamiętać przed zakupem albo modernizacją.
Właściwy dobór zaczyna się od warunków pracy, nie od samej liczby
IP20 jest rozsądnym wyborem do suchych, osłoniętych wnętrz, szczególnie w rozdzielnicach, automatyce i części urządzeń montowanych w szafach. Nie zastępuje jednak oceny środowiska, a przy wilgoci, kurzu i pracy na zewnątrz trzeba wyjść poza tę klasę. Jeśli mam zostawić jedną regułę, to tę: stopień ochrony dobiera się do ryzyka, a nie do przyzwyczajenia.
Przy zakupie albo modernizacji zawsze sprawdzam, czy oznaczenie dotyczy całego urządzenia, czy tylko wybranej części, i czy montaż nie obniży realnej ochrony przez otwory, dławiki albo źle dobrane akcesoria. Gdy mam wybór między przeniesieniem elementu do suchego pomieszczenia a próbą „uratowania” go samym wyższym IP, zwykle lepszym rozwiązaniem jest zmiana warunków montażu. To właśnie te detale decydują, czy instalacja będzie bezpieczna i bezproblemowa przez lata.
